Аккумулятору не хватает заряда
Зарядив АКБ, отсоедините часть потребителей из электрической сети авто, если лампочка больше не загорается, причина была в перегрузке. Наиболее разумным будет отказаться от части бортовой электроники. При невозможности снять ее совсем, попробуйте отключать от сети, подключать только при необходимости воспользоваться.
Установка более мощного генератора не желательна, но при крайней необходимости этим должен заниматься электрик. Далеко не все генераторы взаимозаменяемы. При установке не совместимого риск серьезных поломок авто высокий. Важно учитывать разницу, например, между ВАЗ 2107 и 2114. Электроника ВАЗ 2114 предъявляет более высокие требования к выбору генератора.
Как называется предохранитель генератора
- Рваный ремень или со следами физического износа необходимо заменить.
- Ослабленный, без следов износа – подтянуть. Правильно натянутый ремень при нажатии на него не должен прогибаться более, чем на 1,5 см.
Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение Нельзя устанавливать ЗУ с силой тока, превышающей номинальные значения, указанные в схеме. В этом случае возможна поломка электроустройства находящегося в цепи.
Готовим инструменты и исправляем внешние поломки

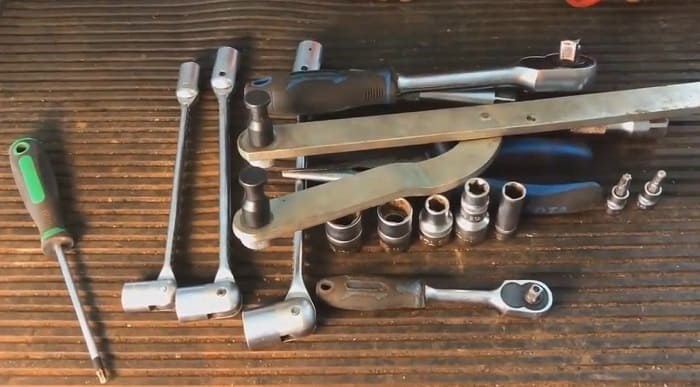

Когда осмотр завершен, возможные причины или проблемные участки обнаружены, то запасаемся инструментами:
- стрелочный вольтметр или мультиметр;
- отвертки с крестовыми и плоскими наконечниками;
- контрольная лампа накаливания 12 В не более 3 Вт;
- пассатижи, наждачка и нож.
В большинстве случаев работу приходится проводить с генератором. Замеры вольтметром проводим на аккумуляторе, который в результате должен показать значения близкие к 12 В.
Необходимо очистить кабели с большим диаметром, по которым осуществляется зарядка аккумулятора. Далее проводим мониторинг напряжения на контакте «30», соединенном с генератором. Если значение выше, чем полученный результат замера на АКБ, то защищаем клемму и меняем этот кабель.
Ситуация может быть такой, что световой индикатор не зажжен на панели, а вольтметр демонстрирует наличие зарядки. При этом батарея разряжается, хотя в бортовой сети присутствует нормальное напряжение. Рекомендуем включить всех электропотребителей, которые имеются в автомобиле, и посмотреть на то, как себя поведет вольтметр.
Почему горит лампочка аккумулятора на ВАЗ
Диагностика инструментальная
Что делать, если не горит лампа аккумулятора при включении зажигания
- износ щеток
- неисправность реле регулятора
- неисправность выпрямителя (диодного моста)
- износ коллектора ротора
- обрыв обмоток статора или ротора
Горит лампочка аккумулятора на панели приборов Почему горит лампочка аккумулятора мы разобрались. А когда выявлены причины, следует приступать к их устранению:
За что отвечают предохранители на ВАЗ-2110
Расшифровка предохранителей.
Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
Электродвигатели стеклоподъемников дверей
Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
Правая фара (дальний сеет). Контрольная лампа включения дальнего света
Электрообогрев сидений. Блокировка замка багажника
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.
| № предохранителя в монтажном блоке (Приора) | Сила тока, Ампер | Защищаемая цепь |
| F1 | 25 | Электровентилятор системы охлаждения двигателя (Приора) |
| F2 | 25 | Обогрев заднего стекла (Приора) |
| F3 | 10 | Дальний свет (правая сторона) (Приора) |
| F4 | 10 | Дальний свет (левая сторона) (Приора) |
| F5 | 10 | Звуковой сигнал (Приора) |
| F6 | 7.5 | Ближний свет (левая сторона) (Приора) |
| F7 | 7.5 | Ближний свет (правая сторона) (Приора) |
| F8 | 10 | Тревожный сигнал (Приора) |
| F9 | 25 | Вентилятор отопителя (Приора) |
| F10 | 7.5 | Комбинация приборов, освещения салона, стоп сигнал Приоры |
| F11 | 20 | Стеклоочиститель, обогрев заднего стекла Приоры |
| F12 | 10 | Вывод № 15 от приборов (Приора) |
| F13 | 15 | Прикуриватель Приоры |
| F14 | 5 | Габаритный свет (левая сторона), Приора |
| F15 | 5 | Габаритный свет (правая сторона), Приора |
| F16 | 10 | Вывод № 15 системы ABS Приоры |
| F17 | 10 | Противотуманная фара Приоры левая |
| F18 | 10 | Противотуманная фара Приоры правая |
| F19 | 15 | Обогрев сидений Приоры |
| F20 | 5 | Блок управления иммобилизатором Приоры |
| F21 | 7.5 | Задний противотуманный свет Приоры |
| F22-30 | — | Резервное место для предохранителей в Приоре |
| F31 | 30 | Блок управления электропакетом автомобиля Приора |
| F32 | — | Резервное место для предохранителя в Приоре |
Как проверить зарядку?
- Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
- Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.
- Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.
- Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.
ВАЗ 2114 блок предохранителей Проверка силового трансформатора зарядного устройства
Почему нет зарядки?
Когда мы выяснили, что на АКБ не идет зарядка от генератора, следует установить: проблема в агрегате либо в проводке автомобиля. Для этого проверьте наличие напряжения на коннекторе управления генератором..
В зависимости от устройства и принципа работы, в колодке может быть 1,2,3 и даже больше контактов. С помощью контрольной лампы для диагностики электрических цепей вы не сможете проверить генераторы с цифровым управлением. Но без труда определите наличие постоянного «+» после включения зажигания и «+», который подается от монтажного блока через индикатор на приборной панели.
Для грамотной диагностики найдите модель и номер генератора, установленного на вашем авто. Информация поможет отыскать вам в сети распиновку разъема. Неправильные действия при проверке генератора могут вывести его из строя и повредить элементы бортовой сети автомобиля.
Наличие управляющего напряжения и хорошее состояние контактов говорит о том, что проблема в генераторе. Если же вы определили, что неисправность в проводке, а индикатор аккумулятора загорелся при движении и вам нужно добраться до ближайшего СТО, можете поступить следующим образом:
- постоянный + после зажигания можно продублировать отдельным проводом от АКБ. В цепь обязательно включите предохранитель номиналом 5А;
- штатную лампочку возбуждения на приборной панели можно заменить лампочкой с подсветки номера, бардачка или габарита. С помощью провода один из выводов лампы подключите к плюсовой клемме аккумулятора, а второй к выводу L генератора. В цепь включите предохранитель номиналом 5А.
Такие меры не только послужат временным решением, но и могут помочь убедиться в правильности диагностики. Если зарядка в итоге появилась, значит, генератор исправен и проблему следует искать в проводке.
Проводка
- Переведите тестер в режим измерения постоянного тока (-V).
- Подключите диагностические щупы в разъемы COM (общий минусовой вывод) и VQmA.
- Щуп, подключенный к выводу COM, приложите к минусовой клемме АКБ, а второй к плюсовой.
Что это означает Основные проблемы электромеханического источника питания, которые наиболее часто встречаются:
Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора
- Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.
- Ситуация вторая — воль, а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.
- Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
- Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.
- Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.
- Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.
Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.
- Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.
После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.
Лампочка загорается при включении фар
- приводной ремень генератора ослаб, износился или порвался;
- перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
- нарушен контакт в разъёмных колодках монтажного блока;
- неисправность реле-регулятора;
- неисправность диодного моста;
- неисправность в цепи дополнительных диодов;
- обрыв в цепи подвода тока к электромагнитам ротора;
- нарушение контакта на клеммах аккумуляторной батареи;
- отсутствие питающего тока на выходе из генератора;
- износились щётки генератора;
- нет массы на отрицательном проводе.

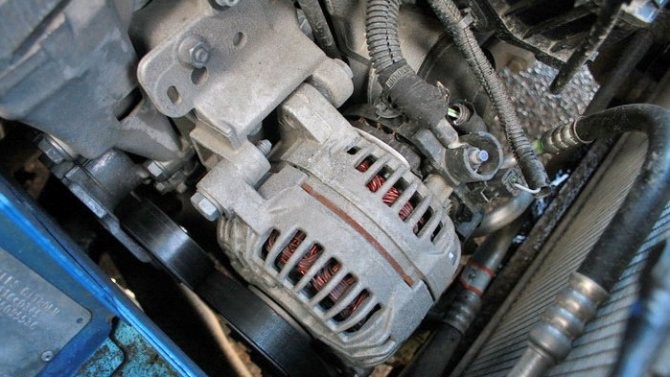

Неисправности генератора Приборная панель современного автомобиля наполнена всевозможными индикаторами и лампочками. Некоторые из них аварийные, другие предупредительные, третьи просто сервисные, и их работа не должна вызывать никаких опасений.

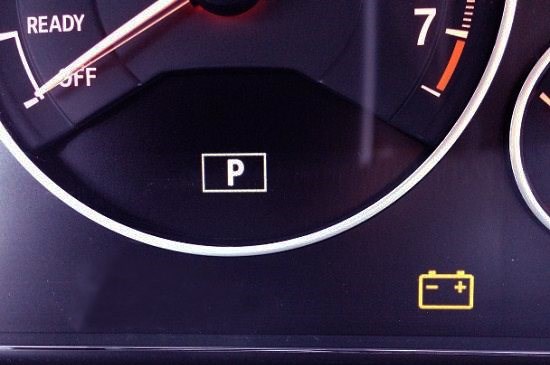

Что такое лампочка аккумулятора
Внимательно изучив приборную панель, не составит труда отыскать на ней индикатор аккумулятора.
Хотя лампа изображена в виде АКБ, в действительности этот индикатор отображает работу генератора.
Её активация при запуске зажигания говорит о том, что сам генератор функционирует и подаёт питание на бортовую сеть, а также заряжает аккумуляторную батарею.
Следует детальнее разобраться в том, что это за лампа, для чего она используется и что означает.
Индикатор должен включаться только при повороте ключа в замке на пол оборота, после чего тухнуть при запуске мотора.
Но бывают ситуации, когда лампочка не функционирует вообще, вне зависимости от того, включён мотор или зажигание, или нет. Есть несколько причин подобного развития события.
Замена предохранителей и реле в монтажном блоке ВАЗ 2170 2171 2172 (Приора)
Как заряжать аккумулятор
Регулятор напряжения
- естественное перегорание за долгое время эксплуатации;
- изначально низкое качество лампы;
- нештатная панель приборов на машине;
- сильные вибрации и тряска, которые спровоцировали поломку.
Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110: Дополнительные реле: 4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).
