Ваз 2110 инжектор 8 клапанов нет света
Как правило, причиной неисправности ближнего света на ВАЗ 2110 являются перегоревшие лампочки. Однако, иногда отсутствие освещения связано с выходом из строя других узлов. Ниже мы рассмотрим, как выполняется замена ламп, а также наиболее распространенные причины почему не горит ближний свет и способы их устранения.
Выбор
Процесс замены ламп на ВАЗ 2110 предельно простой. Однако, прежде чем приступить к этой операции необходимо приобрести новые элементы освещения.
В заводской комплектации на этот автомобиль устанавливают галогенные лампочки стандарта H7. В продаже на сегодняшний день существует большой выбор ламп, причем, не только галогенных, но и других типов – ксеноновых и светодиодных.
На форумах автолюбителей многократно обсуждались их особенности, достоинства и недостатки, поэтому ниже приведем лишь сравнительную таблицу с основными характеристиками этих ламп:
| Светодиодные | Ксеноновые | Галогенные | |
| Яркость | До 2000 Лм | До 3300 | До 1550 |
| Долговечность | 50 000 часов | 3000 часов | 1500 часов |
| Цветовая температура | 4300-8500 К | 4300-8500 К | 3300 К |
| Цена ламп | От 10 у.е. | От 30-40 у.е. | От 20-30 у.е. |
Обратите внимание!
Наиболее оптимальная цветовая температура светового потока находится в пределах 4300 – 5000 К.
Надо сказать, что помимо данных из таблицы, при выборе также следует учитывать и проникающую способность светового потока. По данному параметру лидируют галогенные лампы – они значительно лучше освещают дорогу в дождь, туман или снег.
Кроме того, для установки ксенона или светодиодов в противотуманные фары ВАЗ 2110 потребуется вмешательство в электрику, в частности – монтаж дополнительного оборудования (блоков розжига). Поэтому выполнить их качественную и безопасную установку своими руками не получится.
Обратите внимание!
Специалисты рекомендуют менять лампочки парами, чтобы обе фары одинаково светили.
Кроме того, срок эксплуатации у них приблизительно одинаковый, поэтому если перегорела одна из них, то вскоре выйдет из строя и вторая.
Каждый автовладелец должен выбирать сам какой свет на ВАЗ 2110 будет лучше исходя из собственных финансовых возможностей, погодных условий эксплуатации авто и пр.
Порядок замены лампы
Инструкция по замене лампочек выглядит так:
- Прежде всего нужно открыть капот и отсоединить клемму от аккумулятора .

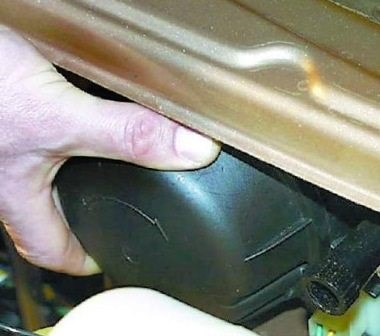

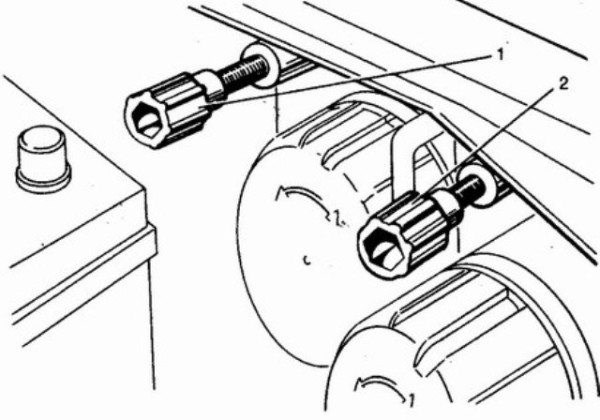

- Затем надо снять заглушку , расположенную ближе к крылу.
- Далее нужно отстегнуть пружинный фиксатор , который прижимает лампочку к корпусу блок-фары.
Предохранители и реле ВАЗ 2110 — 2112 — Мир Дорог
ВАЗ 2110 2111 2112 (инжектор) предохранителей и реле
Какие предохранители за что отвечают ваз 2110 инжектор 16 клапанов
- После этого следует аккуратно отсоединить колодку от контактов и вынуть саму лампочку , так как больше ей ничего не мешает.
- Теперь надо вставить новые лампочки в таком же положении, в котором располагались старые, подсоединить колодку к контактам и зафиксировать все скобой.
- В завершение работы следует установить на место заглушку .
Схема блока предохранителей ВАЗ 2112 и реле: расположения, какой за что отвечает F4 (10 A) — передняя противотуманная фара с правой стороны .
Предохранители ВАЗ 2110 — 2112
Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.
Назначение предохранителей блока
F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.
F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.
F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.
F4 (10 A) — передняя противотуманная фара с правой стороны .
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.
F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.
F6 (15 A) — предохранитель переносной лампы.
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.
F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.
F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.
F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.
Ваз 2110 инжектор 8 клапанов нет света
Предохранители ваз 2110 — где какие находятся, как менять Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.
Схема ВАЗ-2112
ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.
ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.
ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.
ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.
ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.
ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.
Консольный дополнительный монтажный блок
Зарядка Сначала стоит рассмотреть участок с реле ВАЗ 2110. На схеме они обозначены буквой «К»:
Типы МБ
Стоит отметить, что распиновка предохранителей ВАЗ «десятке» несколько отличается, в зависимости от ревизии. Во многом разнится месторасположение реле с резервной защиты.
Версия 3722010
Версия 3722010 01
Версия 3722010 08
Статья написана при поддержке наших партнеров в Минске — unishop.by. Здесь можно приобрести бытовые осушители воздуха, разных типов, отличного качества и по приятной цене. unishop.by — это большой торговый портал, где можно найти нужный товар по хорошей цене, проще и быстрее.
Как использовать схему предохранителей на ВАЗ-2110 во время ремонта машины?
- Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
- По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
- Устанавливаете новый предохранитель, используя резервный образец.
За что отвечает комплект реле с блоком предохранителей? В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:
Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает
Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.
Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.
Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.
Основной монтажный блок
Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.
Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

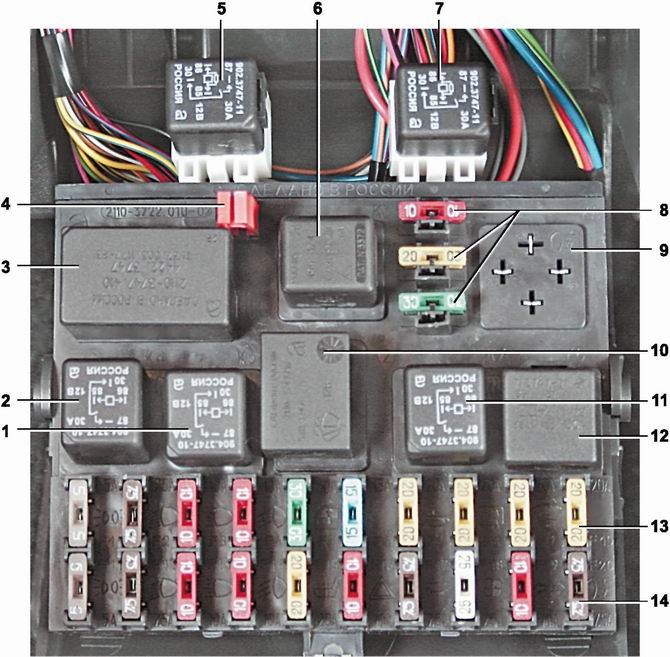

Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

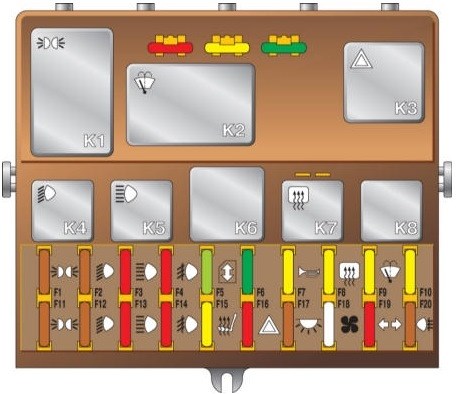

Расшифровка основного монтажного блока на ВАЗ-2110
Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.
В остальном каждый из предохранителей выполняет такие функции:
- К1 — реле включения передней оптики;
- К2 — реле стеклоочистителей;
- К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
- К4 — реле ламп ближнего света;
- К5 — реле ламп дальнего света;
- К6 — резервное реле;
- К7 — реле включения нити подогрева заднего стекла.
При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.
Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.
Консольный дополнительный монтажный блок
Обогрев заднего стекла
- 15А — Модуль зажигания, контроллер
- 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
- 15А — топливного насоса, предохранитель бензонасоса , форсунки
- Реле электро вентилятора
- Реле бензонасоса
- Главное реле (реле зажигания)
Датчик скорости В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!
Консольный дополнительный блок
Можно найти с правой стороны приборки за боковой облицовкой. Элементы связаны с работой двигателя.
С мотором на 8 клапанов и 16 оснащен основным монтажным блоком, а с 2008-го добавился дополнительный консольник. Схема с маркировкой элементов нанесена с левой стороны крышки основного блока и размещены ниже.
Обозначения всех элементов представлены далее. В таблице можно найти расшифровку.
- K1 — контроль исправности ламп;
- K2 — очиститель ветрового стекла;
- KЗ — указатели поворота и аварийка;
- K4 — включение ближний свет;
- K5 — дальний свет;
- K6 — дополнительное реле;
- K7 — обогрев заднего стекла;
- K8 — задних ПТФ.
Предохранитель и реле стартера
Установлены на самом устройстве между двигателем и радиатором вентилятора. В случае появления признаков неисправности лучше не временить с заменой элемента и поставить новое реле.
Предохранитель и реле бензонасоса
Находится в дополнительном монтажнике салона — №3. Отвечает за топливный насос реле № 5.
Реле и предохранитель на прикуриватель
Печка
За защиту работы электроцепи моторчика отопителя отвечает элемент F18 на 25 А.
Поворотники
Элементы промаркированы как F19 и рассчитаны на 10 Ампер.
Стоп-сигналы
Расположены в главном блоке — № F17. Его мощность — 7,5 А.
Где находится предохранитель сигнализации
Вентилятор охлаждения
За его защиту ответственен элемент F7 мощностью 20 Ампер.
Какой предохранитель идет на магнитолу
Стеклоподъемники
Предохранитель и реле центрального замка ВАЗ 2112: где находится
Их можно найти в отдельной коробке за основным монтажным блоком.
Зажигание
Главное реле находится в дополнительном блоке салона, там его номером 6.
Задний ход
За лампы ответственен F19 номиналом 10 Ампер.
Туманки
Защищены тремя вставками: правая — F4, левая — F14, а задние — F20. Мощность всех ПТФ равна 10 Ампер. В случае тюнинга может понадобится замена на новые вместе с противотуманками. Подключение происходит через переключатель К8.
Реле контроля исправности ламп
Промаркировано как К1 в основном блоке ВАЗ 2112.
Тормоз
Реле и предохранитель на форсунки
Отвечает дополнительный элемент F3 на 15 Ампер.
Разъемы блока предохранителей ВАЗ 2110 с номерами контактов на фишках подключения
Модификации автомобиля ВАЗ-2112
Назначение предохранителей блока
Предохранители Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
