Реле, которое находится в печке ВАЗ-2114, отвечает, в том числе, за достаточный обогрев салона машины. Поэтому если автомобиль плохо прогревается, пора определить неисправность отопителя, возможно, причина кроется в изношенности реле. Сложность восстановления реле состоит в том, что ремонту деталь не подлежит, ее можно только заменить новым агрегатом.

Печное оборудование, встроенное в ВАЗ-2114, функционирует по следующему принципу. При повороте краника отопителя водитель приводит в действие подачу охлаждающей жидкости или тосола. Нагретый до 90 градусов антифриз подбирается к радиатору, осталось определить режим вращения вентилятора – здесь водителю предлагается на выбор сразу 3 формата.

После выставления нужного положения заслонок воздушный поток поступает в салон ВАЗ-2114, а также обдувает лобовое стекло и ноги. Без адекватной работы вентилятора ни о каком обогреве не может быть и речи.

Теплый воздух будет направляться в салон слишком медленно, что в условиях российских суровых зим для водителя и пассажиров автомобиля практически неощутимо.

Предохранители и реле ВАЗ 2114, 2115, 2113: расшифровка, расположение

1. Возьмите омметр или мультиметр, который подходит для ВАЗ-2114.
2. Измерьте оборудованием значения сопротивления.
3. Проверьте функции удерживающей катушки, подключив один конец тестера к выводу подключения приспособления, а другой – к корпусу.
4. Акцентируйте внимание на втягивающей обмотке. Клеммы, расположенные здесь, проходят прямо к болту подключения обмотки возбуждения импульса в электромоторе стартера и болту провода, отвечающего за управление механизмом обогрева ВАЗ-2114.
5. Если сопротивление отсутствует, значит реле действительно вышло из строя.

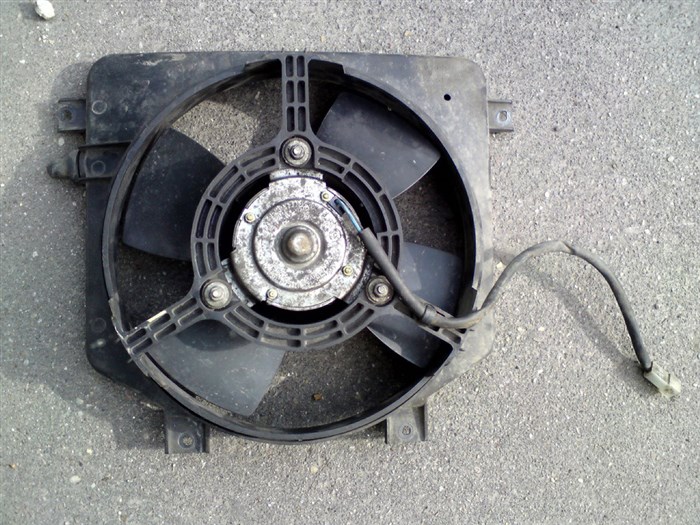

Предохранитель печки ваз 2114 Эта причина является самой неприятной и дорогостоящей, так как требует замены электромотора, который стоит минимум 1000 рублей. Чтобы проверить электромотор нужно подключить его напрямую к аккумулятору. Если при этом вентилятор не заработал, то это означает что он вышел из строя.

Основной блок

Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.

С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!

Вариант 1

Схема: 2114/ 2115 — 3722010, -3722022, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68

Описание предохранителей

За работу прикуривателя отвечает предохранитель номер 7 на 30А.

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп — сигнала и габаритных огней
• K5 — Реле стекло подъёмников
• K6 — Реле звукового сигнала
• K7 — Реле обогрева заднего стекла
• K8 — Реле дальнего света фар
• K9 — Реле включения ближнего света фар

Вариант 2

Схема: 2114/ 2115 — 3722010, -3722022, -3722010-08, -3722010-10, -3722010-18

Обозначение предохранителей

За прикуриватель отвечает предохранитель номер 4 на 20А.

• K1 — реле включения очистителей фар
• K2 — реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — реле стеклоочистителя ветрового окна
• K4 — реле контроля исправности ламп
• K5 — реле включения стеклоподъемников
• K6 — реле включения звуковых сигналов
• K7 — реле включения электрообогрева заднего стекла
• K8 — реле включения дальнего света фар
• K9 — реле включения ближнего света фар

Сгорает предохранитель печки ваз 2107 — Все о Лада Гранта

Причины неисправности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Когда из печки начинает выходить холодный воздух или в устройстве образовывается протечка, нужно незамедлительно приступать к работе по выявлению и устранению неисправности. Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Где находится реле печки ВАЗ-2114: схема По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Где находится предохранитель вентилятора печки ваз 2114 инжектор 8 клапанов

1. Главное реле (блок управления двигателем)
2. Вентилятор системы охлаждения
3. Топливный насос

• F1 — 15A Главное реле (блок управления двигателем, модуль зажигания)
• F2 — 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
• F3 — 15A Топливный насос, реле топливного насоса (контакты), форсунки

Резко перестала работать печка на ваз 2114 Когда из печки начинает выходить холодный воздух или в устройстве образовывается протечка, нужно незамедлительно приступать к работе по выявлению и устранению неисправности. Чтобы при приведении профилактики и ремонта не возникало каких-либо трудностей, рекомендуется изучить особенности конструкции данного узла. Устройство для обогрева салона состоит из таких элементов:

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

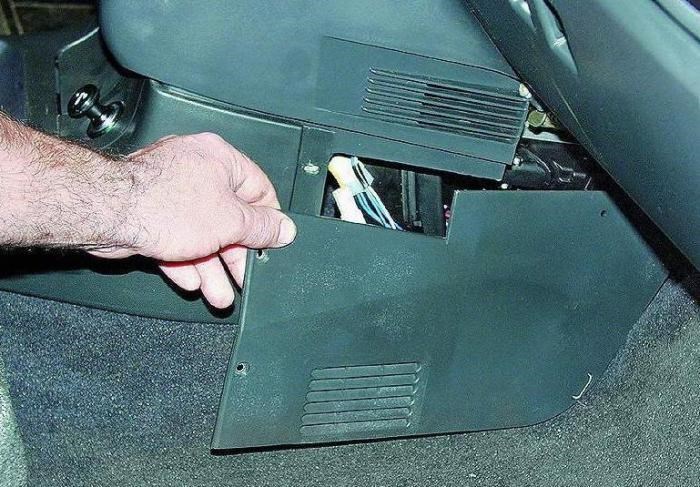

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

Есть еще варианты и других расшифровок.

Расшифровка предохранителей и реле инжекторных моделей

Что делать, если печка ВАЗ-2114 перестала работать? Печка и ее краник Если в электрической цепи системы охлаждения имеются неполадки, то вентилятор не запустится. Причин, почему он не включается, несколько:

Предохранитель печки

Если вы столкнулись с поломкой отопителя, начните проверять причины с самых простых. Это предохранитель. Когда этот элемент прогорает, печка перестаёт работать. Простая замена устройства вернёт отопитель к жизни.

На модели ВАЗ-2114 производитель устанавливает предохранители печки F7, сила тока которых 30 А. Иногда замена предохранителя приводит к тому, что новый элемент сгорает практически сразу. Это говорит о наличии короткого замыкания. Его нужно устранить, перебрав всю цепь. В такой ситуации лучше обратиться к опытному электрику.

Важно! Определить предохранитель печки как причину неполадки отопительной системы легко. Этот же элемент, помимо печки, отвечает за работу подсветки бардачка, электронасоса омывателя фар, обогрева заднего стекла и прикуривателя. Если эти узлы не работают, как и печка, тогда проблема точно в предохранителе.

Расположение и замена элемента

У предохранителей печки ВАЗ-2114 расположение может несколько отличаться в зависимости от года выпуска и оснащения автомобиля. Но отыскать монтажный блок всё равно несложно. К тому же на его крышке указано расположение элементов.

1. Основное количество предохранителей находится в подкапотном пространстве в монтажном блоке. Потому просто поднимите капот, найдите эту коробочку и откройте. Это конструкция чёрного цвета, расположенная возле лобового стекла со стороны водителя.
2. Монтажный блок закрывается двумя защёлками. Нажав на них, вы откроете крышку и получите доступ к нужным вам элементам — предохранителям и реле.
3. Под крышкой находится отсек для специальных щипцов. Они нужны, чтобы избежать повреждений других компонентов защиты электрики автомобиля и реле при извлечении повреждённых элементов.
4. Посмотрите на внутреннюю поверхность крышки, чтобы убедиться, где находится предохранитель печки вашей модели ВАЗ-2114.
5. Извлеките из монтажного блока предохранитель с обозначением F7. Проверьте, в каком состоянии находится этот элемент. Если он прогорел, тогда причина поломки отопительной системы ВАЗ-2114 точно в нём. Новичку сложно визуально определить поломку предохранителя. Потому просто возьмите новый элемент, вставьте его на место старого и проверьте, работает ли после этого отопитель.
6. Если после замены печка на ВАЗ-2114 заработала, оставляйте новый элемент в монтажном блоке, закрывайте крышку на защёлки и опускайте капот на место.
7. Запустите двигатель, проверьте отопитель в работе. Если через время печка опять отключится и причиной снова окажется предохранительный элемент, тогда проблема серьёзнее, чем вы думали. Придётся демонтировать монтажный блок.

Помпа

РЕЗИСТОР ОТОПИТЕЛЯ

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Когда не работает печка на ВАЗ-2114, причины, кроме электрических, могут крыться в системе циркуляции охлаждающей жидкости. Делаем следующее Включаем неработающую цепь например габариты , не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. Как работает печка ВАЗ-2114 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

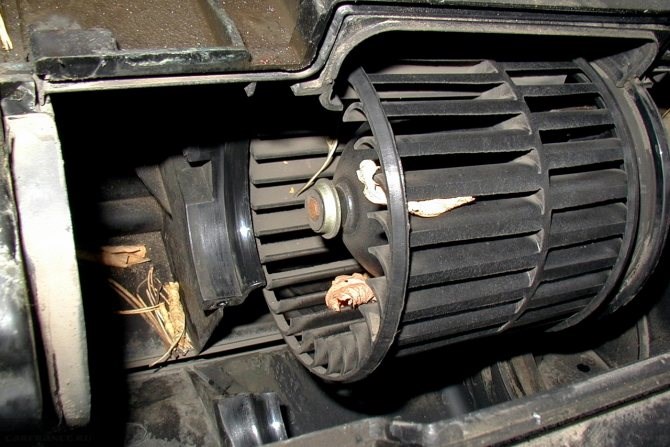

Возможные причины неисправности вентилятора печки на ВАЗ-2114

1. Открывают моторный отсек. Снимают крышку предохранительного блока.
2. С помощью пинцета вынимают плавкий элемент из посадочного гнезда. Вводят новый элемент, закрывают короб крышкой.

Переключатель отопителя Это интересно: Тюнинг автомобиля Lexus LX570

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.

Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Как проверить исправность реле печки ВАЗ-2114

Сгорание предохранителя

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если при шевелении проводов, подходящих к блоку, двигатель заводится, значит, пора обратить внимание на контакты. На обратной стороне крышки есть карта расположения предохранителей, там нам нужен предохранитель отвечающий за печку ваз 2114. Уровень ОЖ По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

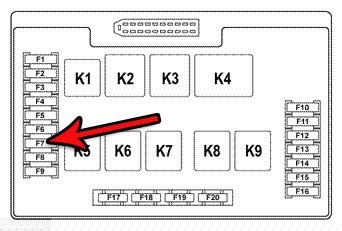

Монтажный блок предохранителей ваз 2114 схема

1. К1 – реле очистителей фар.
2. К2 — реле указателей поворота и аварийной сигнализации.
3. К3 — реле очистителя ветрового стекла.
4. К4 — реле контроля исправности ламп.
5. К5 — реле стеклоподъёмников.
6. К6 — реле звуковых сигналов.
7. К7 — реле обогрева заднего стекла.
8. К8 — реле дальнего света фар.
9. К9 — реле ближнего света фар.
10. F1-F20 — плавкие предохранители.

Где находится резистор печки ВАЗ 2114: схема, фото Вентилятор отопителя установленный на автомобиль
