Не работают стоп-сигналы ВАЗ 2114

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Не горит задний правый габарит ваз 2114 – Защита имущества

Почему не горит правый задний габарит на ваз 2109

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Любой автомобиль по сегодняшним стандартам правил дорожного движения обязан быть оснащен определенным набором световых огней различных цветов и размеров. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 это габариты правого борта. Не горит левая сторона габаритов ваз 2115 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горит задний правый габарит ваз 2114 – Прокачай АВТО

• Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
• Неисправность лампы (ламп) установленной в стоп-сигнале;
• Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
• Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
• Повреждение электропроводки.

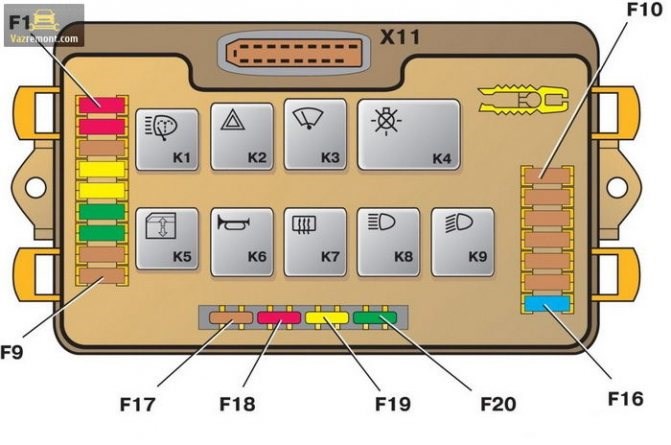

Не горят габариты на ВАЗ 2114: простое решение проблемы Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)

Советы для автомобилистов

На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Бывают случаи, когда после перевода выключателя наружного освещения в первое положение, не загорается ни одна лампа габаритных огней. Поиск такой неисправности придётся начинать с проверки наличия напряжения на клемме 1 этого выключателя. Оно должно быть равно +12 вольт, даже с выключенным зажиганием.

Если на эта клемма обесточена, тогда нужно будет последовательно проверить напряжение на клемме 6 разъёма Х8, а затем на клемме 6 разъёма Х1 монтажного блока. При наличии на этих клеммах напряжения, виновником отсутствия питания на клемме 1 выключателя наружного освещения будет розовый провод соединяющий её с клеммой 6 разъёма Х1 монтажного блока.

Задние габариты ВАЗ 2114 не горят: причины и способы их устранения

• Во-первых, нужно произвести проверку электроцепи вашего авто. Делается это при помощи мультиметра. Поломка может заключаться в обрыве цепи или замыкании одной из обмоток. В этом случае лучше обратиться за помощью к квалифицированному электрику, если вы не знаете, как самому проверить сеть. Но если вы владеете знаниями и уверены в своих силах, то обнаружить обрыв или замыкание вам не составит труда.
• Во-вторых, не лишним будет проверить работоспособность самих габаритов, вставив на их место лампочки другого номинала. Иногда, если номинал не совпадает, на приборной панели может гореть соответствующий значок. В целом это ничем не грозит владельцу Лады, но такие лампы обычно быстрее выходят из строя.

Не горят «габариты» ВАЗ 2108, 2109, 21099 Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

Где чаще всего коротит?

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

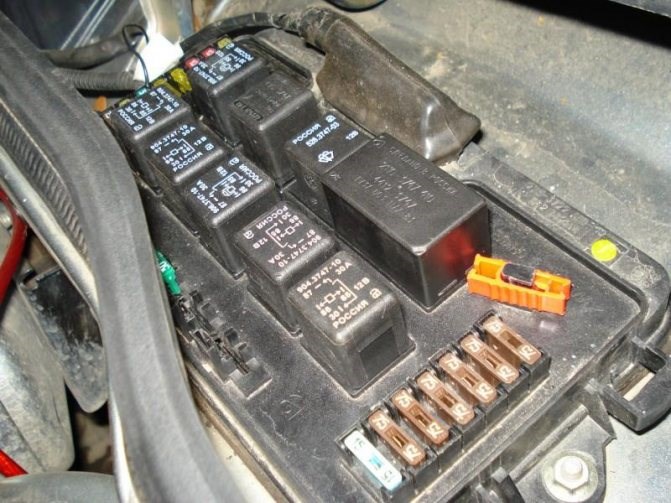

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Почему не горят стоп-сигналы

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Плохая масса Если постоянно горит предохранитель, то возможны два варианта:

Причины выхода из строя ламп габаритных огней

Причин, по которым перестала гореть конкретная лампочка габаритов ваз 2114, может быть несколько, а именно:

• обрыв цепи (на фарах пропало напряжение);
• лампочка габаритного огня по каким-либо причинам вышла из строя;
• сгорел соответствующий предохранитель;
• блок предохранителей вышел из строя;
• сломалась клавиша включения огней.

Чаще всего причина поломки – неисправность самой лампочки. Устранить подобную неисправность довольно просто, важно знать, как именно это сделать.

Процесс замены

• Световой поток: 1500 / 1800 Лм
• Мощность: 15 / 16 Вт
• Cрок гарантии: 1 год

• Световой поток: 1800 Лм
• Мощность: 18 Вт
• Cрок гарантии: 1 год

• Световой поток: 1600 Лм
• Мощность: 20 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 Лм
• Мощность: 0,8 Вт
• Cрок гарантии: 1 год

• Световой поток: 800 Лм
• Мощность: 5 Вт
• Cрок гарантии: 2 года

• Световой поток: 25 Лм
• Мощность: 0,4 Вт
• Cрок гарантии: 1 год

• Световой поток: 150 Лм
• Мощность: 1,3 Вт
• Cрок гарантии: 3 года

• Световой поток: 150 Лм
• Мощность: 1,3 Вт
• Cрок гарантии: 3 года

• Световой поток: 120 Лм
• Мощность: 0,85 Вт
• Cрок гарантии: 1 год

• Световой поток: 2000 Лм
• Мощность: 17 Вт
• Cрок гарантии: 3 года

• Световой поток: 1100 Лм
• Мощность: 11 Вт
• Cрок гарантии: 1 год

• Световой поток: 800 Лм
• Мощность: 21 Вт
• Cрок гарантии: 1 год

• Световой поток: 260 Лм
• Мощность: 4,3 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 / 400 Лм
• Мощность: 0,6 / 3,6 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 / 260 Лм
• Мощность: 1,5 / 4,3 Вт
• Cрок гарантии: 1 год

• Световой поток: 150 Лм
• Мощность: 1,3 Вт
• Cрок гарантии: 3 года

Окислились контакты Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11). При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

Советы для автомобилистов

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны.

Ещё одной причиной, по которой не горит лампа габаритов, может стать отсутствие напряжения на соответствующих клеммах колодок задних фонарей или колодок передних фар. Тогда при помощи тестера придётся прозвонить соответствующие провода:

• не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);
• не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);
• не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);
• не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);

3 комментария

При нажатии на педаль тормоза, включаются задние поворотники . При включении поворотников , задние габориты начинают переключатся и светить ,как гирлянды ?

По пр. борту не горят габариты, предохранители целые, лампочки тоже. Может ли дело быть в К4?

Цены комплектующих

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

3 комментария Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

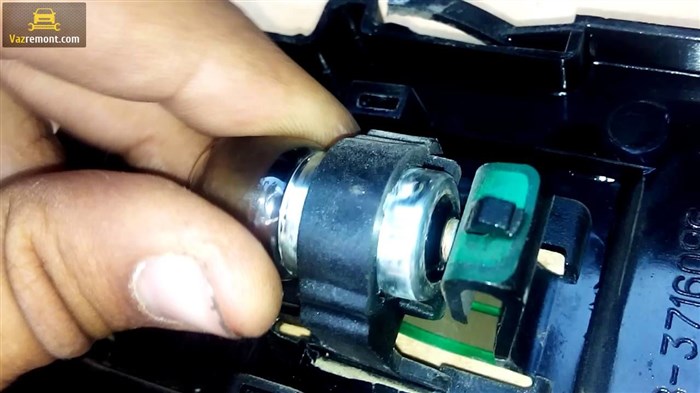

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Перегорел предохранитель.

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Фонари заднего хода Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

1. Перегорела лампочка габаритного света в патроне.

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

2. Окислились контакты в патроне лампочки габаритного света.

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

3. Окислились контакты в соединительных колодках блок фар или задних фонарей.

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

4. Нет «массы».

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099

5. Перегорел предохранитель.

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

6. Неисправно реле К4 (контроля исправности ламп).

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

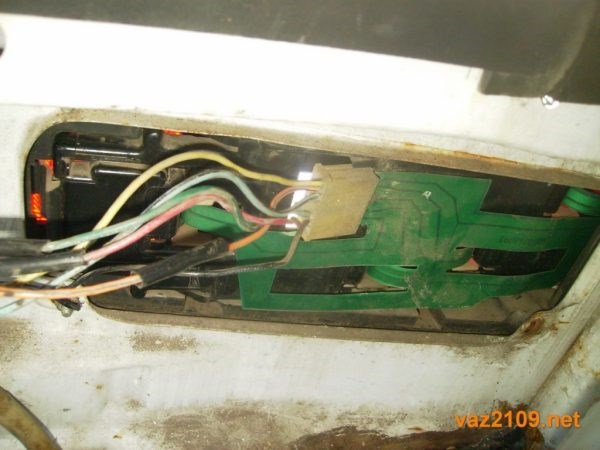

7. Осыпались дорожки в платах задних фонарей.

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

Особенности работы габаритов на ВАЗ 2114

Не горят задние габариты ВАЗ 2114: причины, ремонт своими руками Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:
