Аккумулятор для ваз 2114 и 2115: почему горит лампочка и не идет зарядка, какой выбрать акб?

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

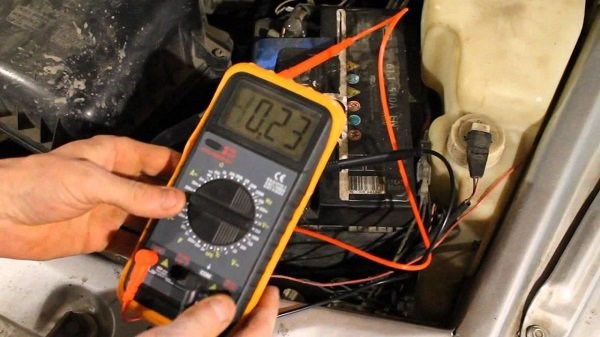

Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:

• уровень натяжения ремня;
• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
• проверить предохранители, реле, диоды;
• проверить сопротивление в приборной панели, качество пайки проводов.

Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Не идет зарядка на аккумулятор ваз 2115 инжектор

• пассатижи;
• плоскую и крестовую отвертки;
• мультиметр;
• контрольную лампочку на 12 В;
• нож;
• наждачную бумагу.

Пропала зарядка на ВАЗ 2114 инжектор: причины и способы их устранения Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

Поиск неисправностей — с чего начать

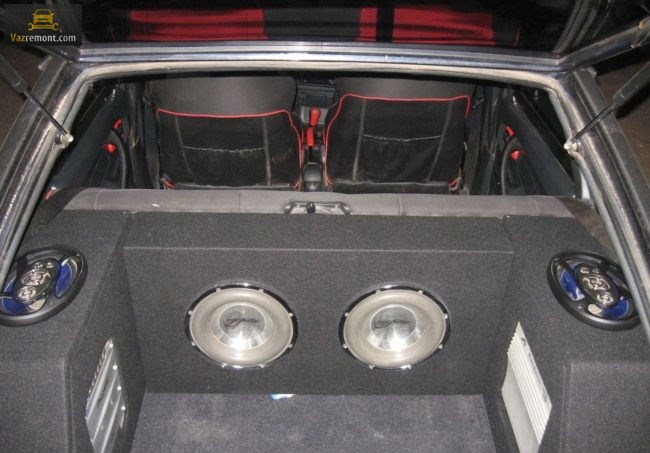

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

О том, что вырабатываемая генератором мощность — не безгранична — всегда следует помнить в момент подключения к бортовой сети автомашины новых электронных устройств.

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

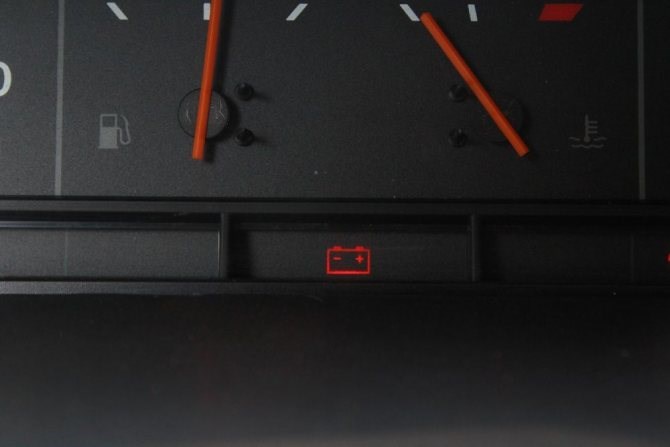

На приборной панели ВАЗ-2114 горит лампочка аккумулятора

Поломки генератора и их устранение

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Просим знакомого сесть за руль, завести двигатель и педалью газа поднять обороты на уровень 3000-3500. Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. Пропала зарядка на ВАЗ 2114 инжектор: причины и способы их устранения По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

• бортовая сеть (а вместе с ней — и генератор — перегружены);
• генератор не соответствует применяемой АКБ и наоборот;
• контакты ослабли либо окислились;
• щетки износились;
• приводной ремень ослаб;
• произошел обрыв обмоток генератора;
• произошло замыкание ротора;
• произошло замыкание статора;
• вышли из строя подшипники;
• регулирующее реле вышло из строя.

Горит лампочка зарядки аккумулятора, но зарядка есть — в чем причина? Если показатели ниже, то причина в обрыве или замыкании обмоток генератора или их окисления. Если в таком случае выключить свет и иных потребителей, то уровень заряда напряжения должен вернуться до значений, указанных выше. Еще, может быть слабо натянут ремень генератора, окислился диодный мост или щетки генератора поизносились. При замене щеток не забываем про их держатели.

ВАЗ 2115 почему нет зарядки на

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «ВАЗ 2115 почему нет зарядки на», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

3. 23 закручивай эту гайку через отверстие в защите возле колеса

с заменой ремня проблема исчезла? сдал вольтаж сказали ген рабочий, поставил зарядку не дает, заменили диодный мост и реле, зарядку не дает, пересмотрел проводку и предохранители ничего не повреждено, ремень натянут до упора но вроде как не прокручивает, щас поеду за новым надеюсь причина в нем

А что будет если все диоды 5. 6 показывают а один, который я заменил 4. 6?

воет твой генератор, чувак, пора подшипников мнять

Замыкание статора

1. Осмотрите приводной ремень и убедитесь в том, что он натянут и не поврежден. При обнаружении повреждений замените его (обратитесь к Главе Текущее обслуживание).
2. Убедитесь в том, что болты крепления генератора надежно затянуты.
3. Проверьте проводку генератора и все разъемы. Все контакты должны быть надежными и не окисленными.
4. Проверьте соответствующие предохранители, расположенные в двигательном отсеке (обратитесь к Главе Бортовое электрооборудование). При обнаружении сгоревшего устраните причину перегорания предохранителя и замените его (при перегорании соответствующего предохранителя Вы не сможете запустить двигатель или включить какой-либо из приборов).
5. Запустите двигатель и убедитесь в том, что из генератора не раздаются посторонние звуки (свист или визг может сигнализировать о неисправности подшипников или износе щеток).
6. Убедитесь в том, что аккумуляторная батарея полностью заряжена. Если одна из банок повреждена, аккумуляторная батарея может потреблять избыточный ток.
7. Отсоедините наконечники проводов от аккумуляторной батареи (сначала отрицательный). Осмотрите клеммы аккумуляторной батареи и наконечники проводов. При обнаружении следов коррозии тщательно очистите их (обратитесь к материалам Главы Текущее обслуживание).
8. Присоедините наконечники проводов к клеммам и надежно затяните.

Как определить, что генератор не заряжает АКБ Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

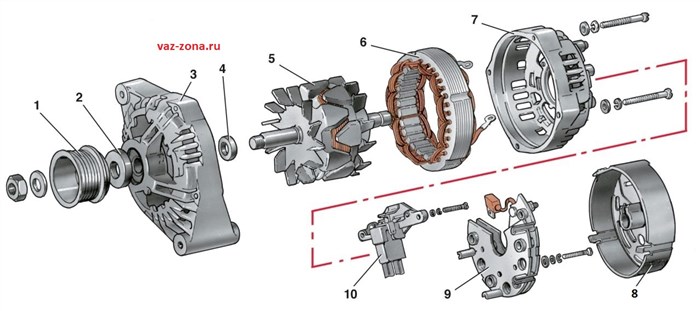

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
5. ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Устройство системы зарядки и генератор

Разрядившаяся аккумуляторная батарея

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Но, в связи с высокой стоимостью детали, большинство автомобилистов стараются отремонтировать узел. Ослабление натяжения или повреждение ремня генератора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Принцип работы генератора ВАЗ 2109 — 2114.

• Слабые контактные соединения.
• Обрывы в части обмотки.
• Короткое замыкание на роторе.
• Поломки в части механики.
• Замыкание статора.

В каких случаях необходимо менять родную батарею? Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Как работает система подзарядки?

Cхема подключения лампочки зарядки аккумулятора

Чтобы определиться с причинами этих проблем, рассмотрим упрощенно электрическую цепь подзарядки. Она в себя включает генератор, аккумуляторную батарею, блок предохранителей, замок зажигания и контрольную лампу на приборной доске. Электрическая цепь подзарядки включает в себя две ветки:

1. Первая идет от АКБ к одному из выводов генератора, а от него – через замок и блок предохранителей провод тянется к контрольной лампочке.
2. Вторая ветка тянется от регулятора напряжения генератора и также идет к выводу лампочки аккумулятора.

Работает все очень просто: при включении замка зажигания ток от батареи через генератор и блок предохранителей поступает на контрольную лампу. Поскольку генератор не вырабатывает энергию, то на второй ветке цепи напряжение отсутствует. За счет разности потенциалов на выводах лампы, подающееся напряжение приводит к загоранию контрольки, что указывает на целостность цепи.

После запуска мотора электроэнергия вырабатывается генератором и подается на обе ветви электрической цепи, что приводит к выравниванию потенциала на выводах лампочки аккумулятора, и она гаснет. Поскольку генератор и аккумулятор напрямую связаны первой ветвью, то напряжение подается и на батарею для подзарядки.

Если лампа аккумулятора загорелась при работающем двигателе, это указывает на появление разности потенциалов на выводах лампы, которое может появиться по различным причинам. Поскольку электрическая цепь системы подзарядки аккумуляторной батареи очень проста, то обнаружить причину горящей на ходу контрольной лампы не так уж и сложно.

Отметим, что загорание лампочки не всегда указывает на то, что зарядка на батарею не поступает. Неисправность может возникнуть на участках цепи от генератора до лампы, что приводит к разности потенциала, из-за которой контролька будет гореть. Но если генератор в порядке, то при работающем двигателе он будет подавать напряжение на батарее.

Понять, где возникла поломка – в генераторе или цепи, достаточно просто даже в дороге. При заведенном моторе снимаем «плюсовую» клемму с аккумулятора. Если при этом мотор продолжит работать, то генератор запитывает бортовую сеть, то есть, он свою функцию выполняет. А вот если мотор остановиться, нужно разбираться, почему генератор не питает сеть.

Поиск неисправностей — с чего начать

Поломки генератора и их устранение

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора. Этому способствует установка и подключение вдобавок к штатному электрическому оборудованию различных гаджетов, охочих до электричества. ВАЗ 2115 почему нет зарядки на По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Поломки в части механики

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

Почему горит лампочка зарядки аккумулятора: причины и неисправности Причин того, почему нет зарядки аккумулятора на ваз 2114, может быть довольно большое количество.
