Панель приборов (комбинация приборов) автомобиля

Решил немного отвлечься от Правил дорожного движения и поговорить о том, что у водителя всегда перед глазами. Тема сегодняшнего обзора — Панель приборов автомобиля. Опытных водителей данная тема не заинтересует, а новичкам будет полезна. Ведь информация, которая отображается на комбинации приборов (далее панель приборов), важна для водителя, да и для «здоровья» автомобиля тоже.

У каждого автомобиля своя панель приборов, которая может включать в себя различные указатели и индикаторы (пиктограммы), мы остановимся на комбинации приборов Hyundai Solaris (Хёндэ Солярис), как на одном из самых распространенных автомобилей на Российском рынке.

Полная расшифровка значков на панели приборов — автомобильный портал

Полная расшифровка всех значков панели приборов авто. Значки на панели приборов: разъяснение обозначений Но и само по себе движение с подобной неисправностью небезопасно. Например, восклицательный знак может быть окаймлён изображением покрышки в разрезе. Это означает срабатывание системы контроля давления в шинах TPMS. Мало кому надо объяснять, чем чревата езда с проколотым колесом.

Устройство и работа приборной панели

Все обозначения на панели приборов делят на два вида:

К контрольно-измерительным приборам, как правило, относятся те приборы, которые показывают различные измерения (скорость, обороты, пробег и др.), например, тахометр, спидометр и одометр.

Контрольные лампы загораются на панели и оповещают водителя о работе различных узлов и элементов. Это может быть заряд АКБ, активация стояночного тормоза, работа привода, тормозные диски , ABS, поворотники, ближний/дальний свет и множество других. Все зависит от конкретной модели автомобиля и варианта “приборки”.

В стандартный набор входят следующие индикаторы и контрольно-измерительные приборы:

• спидометр (показывает скорость авто во время движения);
• тахометр (показывает количество оборотов коленчатого вала в минуту);
• одометр (показывает общий и текущий километраж, пробег);
• индикатор топлива (показывает уровень топлива в баке, сигнал поступает от соответствующего датчика);
• индикатор температуры (показывает текущую температуру охлаждающей жидкости в моторе);
• указатель давления масла;
• другие индикаторы.

В современных автомобилях многие параметры контролируются бортовым компьютером, который выводит информацию о неисправностях на экран. Это могут быть неполадки с ABS, тормозными дисками, фарами и т.д.

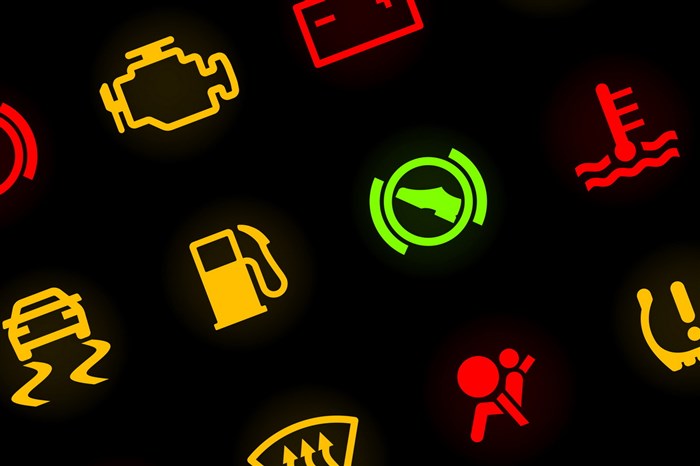

Восклицательный знак на панели приборов: что значит желтая и красная индикация

1. Красные пиктограммы всегда носят запрещающий характер. Загорание любого индикатора этого цвета оповещает о крупной поломке или неисправности в двигателе, тормозах, системе безопасности. Рекомендуется проверить наличие масла, охлаждающей и тормозной жидкости, показания борткомпьютера на наличие ошибок.
2. Световые значки жёлтого и оранжевого света говорят о неисправности датчиков или вспомогательных систем машины. На безопасность это не влияет, но приводит к неприятным последствиям, работе двигателя в аварийном режиме, выходу из строя тех или иных устройств, ухудшению управляемости. Символика этой группы говорит о необходимости визита в сервис.
3. Зелёный и синий свет значков показывает правильную работу системы и несёт вспомогательную функцию. С их помощью обозначают направление поворотов, включение светотехники, работу в эко-режиме, включение электронных помощников водителя.

Панель приборов (комбинация приборов) автомобиля | ШКОЛА ПДД Указывает на значительное снижение мощности.

Предупреждающие серьезные пиктограммы

Стоит начать с самых важных значков, которые сигнализируют водителя автотранспортного средства об опасности. Если они загораются, машину нужно немедленно остановить и отбуксировать на автосервис – ехать своим ходом нельзя. Итак, это такие значки:

Количество машин с гибридной силовой установкой стремительно растёт. Для них актуальны собственные специальные лампочки и индикаторы, которые периодически загораются на приборной панели автомобиля. Здесь стоит рассмотреть наиболее важные и распространённые значки, чтобы вовремя принять меры по устранению неисправностей.

• Батарея с восклицательным знаком или АКБ с подписью MAIN. Эти значки красного цвета сообщают, что есть проблемы с батареей контура высокого напряжения или с главной батареей гибридной установки;
• Автомобиль жёлтого цвета и восклицательный знак. Информирует о неисправности электрического привода. Аналог лампы Check Engine на машинах с ДВС;
• Красная батарея и значок молнии в ней. Высоковольтная батарея на низком уровне заряда, её нужно подзарядить;
• Колонка АЗС с вилкой. Индикатор рекомендует водителю подключить гибридную установку к зарядному устройству;
• Значок черепахи в круге. Говорит о существенном снижении мощности гибридного мотора;
• Значок вилки для розетки. Информирует о том, что процесс зарядки пошёл;
• Машина и надпись EV или EV Mode. Подтверждение факта перехода машина на движение в режиме электротяги;
• Ready или машина с разнонаправленной стрелкой. Подтверждается, что машина готова к движению;
• Fault. Есть проблемы с автомобилем. Если индикатор жёлтый, то проблемы не критичные. Когда горит красный сигнал, двигаться на машине не рекомендуется, следует остановиться и вызвать эвакуатор.

Основное внимание на гибридах уделяется электрической составляющей. Многие остальные индикаторы аналогичны стандартным автомобилям, оснащённым двигателями внутреннего сгорания.

Обозначение значков на панели приборов: расшифровка, на что нужно обратить внимание в первую очередь, классификация символов.

Гибридные автомобили

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Продолжительная работа двигателя, на высоких оборотах, вероятнее всего приведет к поломке двигателя или ускоренному износу сокращению ресурса. Правильная расшифровка значков на приборной панели автомобиля По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Специфические индикаторы для электромобиля/гибрида

• зеленые и синие знаки помогают владельцу определить исправность работы машины, они сигнализируют о правильности отладки систем. Чаще всего этот цвет относится к поворотам (их направлению), экономный режим работы, функционал с электронными помощниками владельца, включение светотехники.
• пиктограммы красного цвета символизируют запрет: если в машине что – то ломается, обязательно загорается красная лампочка. Неисправность может носить любой характер: сломана система тормозов, проблемы в двигателе, безопасности. Необходимо проверить уровень и наличие рабочих жидкостей (к примеру, масла, тормозной или охлаждающей), сверить данные на борт компьютере – не могло ли быть ошибки. При возникновении таких сигналов нужно остановится и по возможности отбуксировать машину на ближайшую станцию автомобильного обслуживания.
• если загорелись иконки оранжевого или желтого цвета, значит нужно задуматься о возможной поломке вспомогательных датчиков. Непосредственно на безопасности это не сказывается, но сердце автомобиля может выйти из строя, перестроиться на аварийный режим, выйдут из строя также те или иные системы. Может ухудшиться управляемость авто. Если загорелись такие лампочки – пора в сервис на диагностику, ведь возможно сломан контроллер авто, который способен в дальнейшем выйти из строя.

Предупредительные индикаторы Разделение пиктограмм аналогично дорожным знакам на дороге: есть запрещающие, предупреждающие и информационные. Для удобства водителя они имеют разное цветовое обозначение:

Что делать если горят два значка — «восклицательный знак» и «АБС»

Это достаточно типичная ситуация, означающая лишь, что неисправность была замечена сразу двумя алгоритмами контроля. Маловероятно, что отказ в системе тормозов не будет замечен блоком ABS с последующим переходом в аварийный режим и высвечиванием индикатора неисправности.

Как и обратная ситуация, когда автомобиль разрешит двигаться дальше при критических неполадках антиблокировочной системы и не подаст сигнал в виде восклицательного знака красного цвета.

Надо немедленно начать поиск неисправности и не рисковать поездкой с проблемными тормозами, хотя бывают и довольно прозаические причины – при поездке на полуспущенном колесе система заметит, что одно крутится быстрее прочих и примет это за проблему с ABS.

Предупреждающая группа

• АвтоВАЗ – красный треугольник с восклицательным знаком может означать наличие неисправности в тормозной системе или усилителе рулевого управления;
• FIAT – треугольник с восклицанием загорается даже при отказах различных мелких датчиков, лампочек, но и после фиксации низкого давления в системе смазки двигателя;
• Volvo — этим же способом водителю сообщается о снижении уровней масла, антифриза или тормозной жидкости;
• Opel – дублирование показаний более конкретных индикаторов нарушений в различных системах, критичных по мнению разработчиков;
• Lexus – в тот же ряд опасностей, что и смазка двигателя или отказ тормозов ставится даже малый уровень омывающей жидкости;
• BMW – низкий уровень напряжения в бортовой сети, перегрев агрегатов, давление в шинах.

Гибридные автомобили Далее в третьем ряду можно увидеть кнопки для следующих опций:

Расшифровка индикаторов на панели авто

Информационные значки

Значок автомобиля бывает разный:«машина с гаечным ключом», «машина с замком» или «машина с восклицательным знаком»:

Предупреждающие значки на панели

Индикаторы неисправности автомобиля

Другие индикаторы на панели приборов

Информационные:

Предупреждающие:

• Символ «лямбда» указывает на то, что засорился кислородный датчик. При загорании значка, можно продолжать движение, но катализатор со временем может выйти из строя.
• Индикатор стеклоомывателя говорит о том, что необходимо долить жидкость.
• Круг с небольшими отрезками на оси – износ тормозных колодок.
• Значок термометра в круге – перегрев коробки передач.

Значки неисправности:

Значки функционала автомобиля:

• Индикатор «снежинка» означает минусовую температуру на улице.
• Индикатор с надписью «cruise» говорит о включенном устройстве, поддерживающим постоянную скорость автомобиля.
• Изображение машин, находящихся по диагонали, указывает на наличие автомобиля в слепой зоне.
• «Sport» — активированный спортивный режим, который доступен для машин с АКПП. С этой функцией машина гораздо быстрее разгоняется и тормозит.
• Значок с чашкой кофе – означает что водитель слишком много времени провел в пути и ему пора отдохнуть.
• Значок «А – старт, стоп» говорит о запуске одноименной системы.
• Красный человечек – перед автомобилем дорогу переходит пешеход.

Информационные:

Классификация

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В этом случаем мы рекомендуем сразу обратиться к техническому специалисту, чтобы он провел диагностику и определил, можно ли продолжать движение автомобиля. индикатор топлива показывает уровень топлива в баке, сигнал поступает от соответствующего датчика ;. Система стабилизации + помощь водителю По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Панель приборов автомобиля.

• Значок топливного бака с электрическим проводом – батарею нужно зарядить.
• «Черепаха» – включены ограничения в мощности. Неполадки связаны с низким уровнем заряда.
• «EV mode» – означает работу только на электротяге. Максимальная скорость в этом случае 60км/ч.
• Если автомобиль подключен к сети и заряжается, то на приборной панели появится изображение электрической вилки.
• Аккумуляторная батарея со знаком молнии – высокое напряжении.

Сообщающие о неисправности Иногда удаётся расшифровать сообщение сигнального индикатора через бортовой компьютер, выдающий коды ошибок в информационной шине автомобиля. В прочих случаях потребуется сканер и грамотный диагност, знающий в какой последовательности надо проверять системы автомобиля.

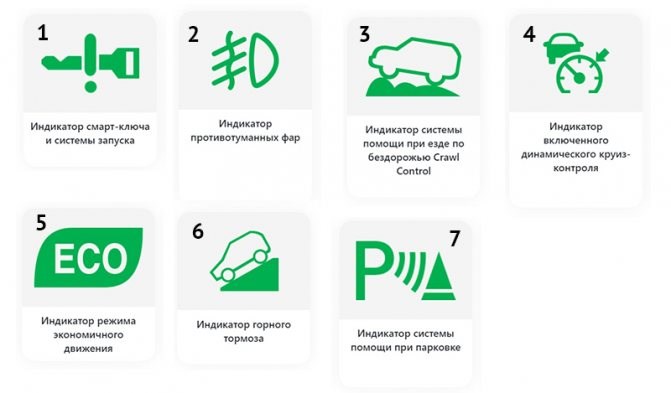

Значки информационной индикации

Эта группа имеет зелёную кодировку и не должна акцентировать отвлечение внимания и ответные действия:

1. символ ключа, означает обнаружение бесконтактного доступа или успешную активацию иммобилайзера;
2. значок фары или фонаря свидетельствует о включении одного из режимов освещения, может дополняться символами автоматического переключения на ближний свет, задействования передних или задних противотуманных фар, габаритных огней и дневного света, зелёные стрелки показывают в какую сторону включён сигнал поворота или аварийной сигнализации;
3. изображение автомобиля или его шасси указывает на режим трансмиссии и управления тягой, например, контролируемый спуск с горы, включение трекшн-контроля, «ползущий» режим на бездорожье, ограничение выбираемых передач в АКПП;
4. режимы активации круиз-контроля в виде стилизованной шкалы спидометра и впереди идущего автомобиля;
5. режимы экологии и экономии в виде зелёных листков, деревьев или надписей «ECO», означает выбор специального управления силовым агрегатом;
6. активация горного тормоза в виде автомобиля на спуске;
7. включение режимов помощи водителю, автопарковщика, антипробуксовок, системы стабилизации и прочих, чаще всего зелёными буквами с аббревиатурой системы.

Синим цветом иногда выделяются включение дальнего света фар и чрезмерное понижение температуры ОЖ (охлаждающей жидкости).

Что означает индикация «восклицательный знак»

• красный означает, что ситуация опасна для техники и людей, требуется немедленное принятие адекватных мер, чаще всего это остановка и глушение двигателя;
• жёлтый сообщает о неисправности, которую необходимо устранить, но она не настолько критична, как в первом случае;
• зелёный просто индицирует включение какого-либо устройства или режима.

Что делать если горят два значка — «восклицательный знак» и «АБС» Изменяемые режимы работы подвески: спортивная и комфортная настройка амортизаторов.
