Установка дневных ходовых огней на ваз 2107. ДХО (дневные ходовые огни) своими руками

Существует два варианта ответа на так часто задаваемый вопрос о том, как подключить ходовые огни. Первый ответ, наиболее быстрый, но не совсем экономичный – это приобрести фирменные ходовые огни автомобиля, схема подключения которых в полном объеме отражена в инструкции производителя.

В соответствие с требованиями данного ГОСТа, схема подключения ходовых огней должна обеспечивать автоматическое включение и выключение ходовых огней, а именно: «В случае установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя.

Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.

Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения»

Схема установки дневных ходовых огней от штатных производителей, а на рынке сегодня доминируют ходовые огни Philips и ходовые огни Hella. достаточно проста, за счет универсальности.

В комплектах уже предусмотрены коннекторы серии АМР, которые устанавливаются по принципу simple-click – одним щелчком.

То есть, приобретая такие светодиодные дневные ходовые огни, схема установки сводится к монтажу блоков на кузове автомобиля.

Но, эта лёгкость установки применима к современным моделям автомобилей. А что делать отечественным авто или устаревшим модификациям? В этом случае оптимальная факультативная установочная схема ходовых огней, которая очень подробно описана в ГОСТ. Технология изготовления дневных ходовых огней своими руками, уже описана в соответствующей теме.

Здесь вы должны понять для себя, что индивидуально для каждого автомобиля схема включения дневных ходовых огней, отличается друг от друга. Поэтому в любом случае необходима консультация специалиста – автоэлектрика.

В случае, когда вы будете выполнять второй вариант подключения ходовых огней – своими руками, нужно помнить, что помимо регламента факультативной установки ходовых огней, существует и требование к переоборудованию. О чём речь?

Схема включения ходовых огней, выполненных самостоятельно, должна избежать попадания под требования того же ГОСТ Р 41.48-2004, где сказано: «7.

1 Любое изменение типа транспортного средства или установки его устройств освещения и световой сигнализации или любое изменение в описании, упомянутом в 2.2.

2, доводят до сведения Органа по сертификации, который предоставил сертификат соответствия типа данному типу транспортного средства. Этот орган может:

• 7.1.1 либо прийти к заключению, что внесенные изменения не будут иметь значительного отрицательного влияния и данное транспортное средство продолжает соответствовать требованиям настоящего стандарта;
• 7.1.2 либо потребовать дополнительный протокол испытательной лаборатории, уполномоченной проводить испытания.»

Не горит дальний свет фар ваз 2106

• Отключить клемму масса от АКБ.
• Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
• Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
• Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
• Подсоединить провода при помощи соединительных элементов согласно схеме.
• Подключить разъем и клемму массы АКБ.

Ваз 2107 не выключаются фары — Все о Лада Гранта если машина абсолютно мертвая с точки зрения электрики — это может быть только что-то с двумя проводами, идущими от аккумулятора — минус на массу и плюс.

Перегоревшая нить накала в лампе

Если вы заметили, что в автомобиле отказала одна фара, то проблема может крыться в лампочке. Устройство этого элемента включает в себя две спирали накаливания, одна из них отвечает за работу ближнего света, а вторая – за дальний. Одна из этих нитей может совершенно спокойно перегореть, из-за чего не будет работать дальний или ближний свет.

В этом случае починить вышедшую из строя спираль невозможно и единственный выход – это заменить лампочку. Сделать это можно самостоятельно.

Это интересно: Как выбрать автомобильный компрессор для подкачки шин

Полезно! При замене лампы на авто не дотрагивайтесь до нее голыми руками, так как если на колбе окажется жир или грязь она может сразу сгореть. Также рекомендуется протереть лампочку спиртом перед установкой.

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему

Как включить ближний свет на копейке?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Чтобы проверить реле необходимо все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок. Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения. На ваз 2106 не горит дальний свет. Не работает дальний свет на ваз 2106. Не горит дальний свет – ищем причины По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горят фары ближнего и дальнего света.

Как включить ближний свет на Ладе? Авто-мастерская онлайн Снять подрулевой переключатель несложно. Достаточно вооружиться фигурной отвёрткой, гаечным ключом и маркером.

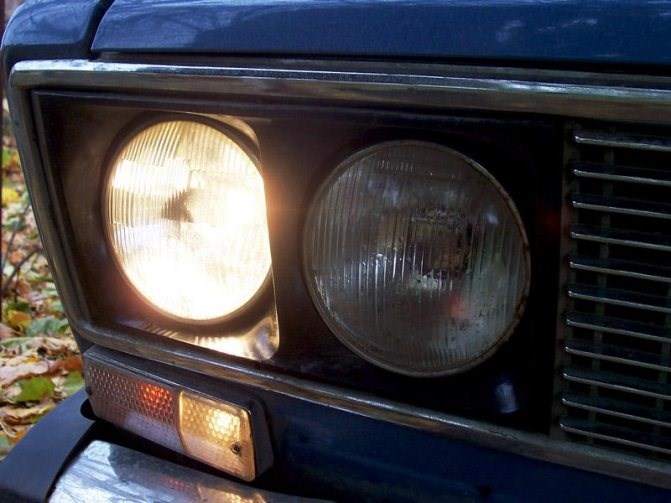

Перегорела одна из ламп дальнего света

При такой неисправности дальний свет не выходит из строя полностью — как правило, отключается лишь одна лампа. Решение проблемы в таком случае знает практически каждый автовладелец, но мы всё же напомним, как сделать замену:

• Открутить болтики крепления ободка неисправной фары
• Повернуть стекло по часовой стрелке и вытащить фару из корпуса
• Отключить провода от контактов
• Нажать фиксатор и аккуратно извлечь лампочку

Убедиться в неисправности лампы можно, изучив нить накаливания (как и в случае с обычными бытовыми лампами). Если лампа неисправна, необходимо приобрести новую лампу и установить её на место старой, не касаясь стекла руками. После этого собрать всё в обратном порядке и убедиться в работоспособности дальнего света.

От исправной работы оптики зависит безопасность водителя и пассажиров. Если не горят фары на автомобиле ВАЗ 2106, то лучше на машине никуда не ехать, особенно в темное время суток. В статье рассматривается устройство оптики, возможные неисправности освещения, какой можно сделать тюнинг.

Где расположено реле ближнего и дальнего света Ваз 2106

• фары;
• два реле регистра ближнего и дальнего света;
• спидометр с индикатором включения дальнего света;
• переключатель, который включает либо дальний, либо ближний свет;
• генератор;
• блок предохранителей;
• аккумуляторную батарею;
• выключатель наружного освещения;
• ключ включения зажигания.

Как включить дневные ходовые огни на Лада Гранта?

От исправной работы оптики зависит безопасность водителя и пассажиров. Если не горят фары на автомобиле ВАЗ 2106, то лучше на машине никуда не ехать, особенно в темное время суток. В статье рассматривается устройство оптики, возможные неисправности освещения, какой можно сделать тюнинг.

Перегорела одна из ламп дальнего света

При такой неисправности дальний свет не выходит из строя полностью — как правило, отключается лишь одна лампа. Решение проблемы в таком случае знает практически каждый автовладелец, но мы всё же напомним, как сделать замену:

• Открутить болтики крепления ободка неисправной фары
• Повернуть стекло по часовой стрелке и вытащить фару из корпуса
• Отключить провода от контактов
• Нажать фиксатор и аккуратно извлечь лампочку

Убедиться в неисправности лампы можно, изучив нить накаливания (как и в случае с обычными бытовыми лампами). Если лампа неисправна, необходимо приобрести новую лампу и установить её на место старой, не касаясь стекла руками. После этого собрать всё в обратном порядке и убедиться в работоспособности дальнего света.

От исправной работы оптики зависит безопасность водителя и пассажиров. Если не горят фары на автомобиле ВАЗ 2106, то лучше на машине никуда не ехать, особенно в темное время суток. В статье рассматривается устройство оптики, возможные неисправности освещения, какой можно сделать тюнинг.

Не работает ближний свет: причины

1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Как включаются фары ближнего света в Лада Гранта? провода смотри у меня такое было провода оплавились рядом с предохранителями

Распространенные причины выхода из строя

На фото: Реле дальнего света фар Ваз 2106

Чаще всего реле ближнего и дальнего света фар на автомобиле Ваз 2106 выходит из строя по следующим причинам:

1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

К внешним признакам поломки реле света Ваз 2106 относятся следующие аспекты:

Неисправность в работе реле является одной из причин того, что перестало работать электрооборудование автомобиля.

А причин его поломки может быть несколько:

• выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;
• обрыв (обгорание) втягивающей и/или удерживающей обмотки;
• деформация или ослабление возвратной пружины;
• короткое замыкание во втягивающей или удерживающей обмотке.

Если вы обнаружили хотя бы один из перечисленных признаков, то следующим шагом по устранению поломки будет проведение детальной диагностики.

Подключение через 5 контактное реле

Процесс установки

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Он регламентирует список изменений, которые не требуют заключения, то есть могут быть выполнены без разрешения уполномоченной организации. Отпустить рычаг ручного тормоза индикация и лампы дальнего освещения должны загореться вполнакала 30. Что делать если не горит ближний свет а дальний горит По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Когда надо включать свет?

• Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
• Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Методы диагностики света фар на ВАЗ-2114 В случае, когда ДХО поставлено даже в соответствии с нормами, без разрешения это будет рассматриваться как самовольное вмешательство в конструкцию авто. Кроме этого закон борется к таким нарушениям как подсветка днища, эквалайзер на стекле и прочим светооборудованием, имитирующим спецсигнал.

Подрулевой переключатель

В современном автомобиле есть много маленьких, но важных деталей. Мал да удал – именно так их можно «охарактеризовать», ведь их неисправность способна привести к большой проблеме. Один из таких элементов и есть подрулевой переключатель.

В иномарках подрулевых переключателей всего два, в автомобилях Ваз – три (классика). Один из подрулевых переключателей отвечает за управление приборов дальнего и ближнего света. Именно его неисправность и приводит к тому, что не гаснут фары при выключении зажигания.

Причинами сбоя в работе переключателя становится нарушение фиксации рычага, который разрушается или ломается сам переключатель. В некоторых случаях, если автомобиль сильно поддержанный, возможно залипание контактов внутри.

Снять подрулевой переключатель несложно. Достаточно вооружиться фигурной отвёрткой, гаечным ключом и маркером.

• обесточить аккумулятор;
• снять защитные и декоративные накладки вокруг руля;
• открутить гайку, которая фиксирует рулевое колесо;
• снять электрический разъём от сигнала;
• маркером пометить расположение элементов на валу, чтобы при обратной сборке ничего не перепутать;
• вывинтить нижние фиксаторы кожуха переключателя;
• ослабить главный винт, который держит переключатель на рулевом валу (полностью снимать нельзя!);
• вытащить руль;
• отсоединить верхний кожух;
• отключить электрические разъёмы, идущие непосредственно к переключателю;
• снять и рассортировать устройство по деталям.

Есть, конечно, и другие способы демонтажа переключателя.

Разборка переключателя должна проводиться одновременно с очисткой всех внутренних элементов. Если всё будет чисто, определить неисправность будет легче. Как правило, внутри что-то прогорает или выходит из строя мелкая деталь.

Если отремонтировать переключатель не удаётся, устанавливается новый элемент. Затем к нему подключается колодка проводов. После обратной сборки руля, следует не забывать провести настройку переключателя на валу. Также важно перед затягиванием главного винта обязательно проверить работоспособность устройства.

Добавочное четырёхконтактное реле – всё, что нужно для реализации выключения оптики при отключении зажигания.

Вот как выглядит заводская схема освещения приборов на ВАЗ 2104 и 2107.

На схеме видно, что провод Ш9-7 идёт на реле ближнего/дальнего освещения и массу. Если разорвать его с помощью добавочного реле, то получится регулируемое выключение оптики (другими словами, при выключении зажигания).

Что же надо сделать для этого? Достаточно поискать электропровод, на котором возникает напряжение после включения системы. В схеме таких проводов 3.

Как обозначается ближний свет фар в машине?

1. Обеспечивается автоматическое выключение оптики.
2. Если подогнуть контакт в ЗЗ, можно ещё стеклоочистители и отопитель подключать к этой же схеме (они будут отключаться после каждого выключения зажигания).
3. Если поставить реле с ячейкой памяти, то можно осуществить более изящную схему отключения.

Каковы правила установки и подключения ДХО в России: можно ли самостоятельно этим заниматься? Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.
