Ветеран

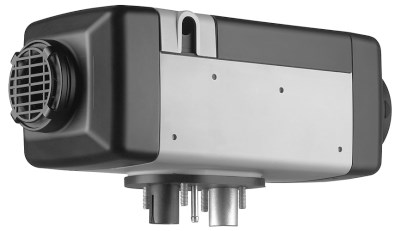

Отопитель Air Top 2000. Мощность автоматически регулируется от 0,9 кВт (дизельная модель) или 1,1 кВт (бензиновая модель) до 2 кВт. Может прогревать кабины и спальные места легких и средних грузовиков, особенно работающих в городском цикле. Также подходит для салонов небольших микроавтобусов. Рекомендуется использовать в умеренно холодных регионах.
Старожил
После сборки электродвигателя с остовом, вентилятором, насосом, нагнетателем, распылителем и отражателем проверьте надежность сцепления муфты; положение рычага переключателя муфты. Начиная демонтаж установки с объекта, отсоедините проводники от соединительной панели, датчиков и свечи, закрепите на них бирки для удобства последующего монтажа.
Андреи4
Категорически запрещается включение и работа установки с полностью или частично перекрытыми трубопроводами, подающими воздух на нагрев и для обеспечения горения, а также отводящими нагретый воздух и отработавшие газы; работа установки без присмотра. Сравнивая характеристики отопителей Ateso с аналогичными отопителями компаний Webasto и Eberspacher, можно установить, что они имеют почти одинаковые поток воздуха и расход топлива, но занимаемый Ateso объем на 10 15 выше.
Yur4ik –
| Глава 7 Воздушные отопители кабин и салона / Все о предпусковых обогревателях и отопителях Проверьте зазор между витками спирали, который должен быть не менее 0,8 мм и равномерность кольцевого зазора между экраном свечи и спиралью, при необходимости отрегулируйте зазор подгибкой; проверьте состояние контрольной спирали, зазоры между витками и между спиралью и корпусом они должны быть не менее 2 мм , проверьте надежность контактов спирали; продуйте теплообменник сжатым воздухом под давлением 4 6 атм через втулку свечи 6 см. Воздушные отопители врезаются в систему охлаждения, циркуляция охлаждающей жидкости в их теплообменнике поддерживается штатным водяным насосом двигателя помпой автомобиля. |
Старожил
• Базовая – с тумблером включения и поворотным переключателем скорости вентилятора. Предназначена прежде всего для микроавтобусов, в т. ч. автомобилей скорой помощи, и судов;
Электрическая схема соединений ОВ 65 и ОВ 95
Если Вам потребуется, обязательно скачайте каталог сборочных единиц. В нём содержится отличная 3D схема устройства котла. Таким образом, Вы сможете увидеть всё конструкцию отопителя и понять принцип её работы.
Настоящее «Руководство по эксплуатации» (в дальнейшем «Руководство») распространяется на отопительно-вентиляционные установки типа ОВ65 и ОВ95, предназначенные для работы в качестве отопителя при температурах окружающего воздуха от плюс 20°С до минус 45°С и в качестве вентилятора при температуре от плюс 50°С до минус 45°С.
Электрооборудование установок рассчитано на питание от аккумуляторных батарей или сети постоянного тока.
Установки имеют два режима работы — частичный и полный. При работе в качестве отопителя частичный режим рекомендуется только для запуска.
«Руководство» не отражает незначительных конструктивных изменений, внесенных предприятием-изготовителем после подписания к печати данного «Руководства».
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ
Монтаж установок типа ОВ65 и ОВ95 на отапливаемом объекте должен быть выполнен в соответствии с указаниями «Инструкции по размещению на объекте».
Включение, эксплуатация и техническое обслуживание установок должны производиться только после тщательного изучения настоящего «Руководства» и в строгом соответствии с его указаниями.
Невыполнение указаний «Руководства», невнимательное обращение с установкой или ее неисправность, а также изменение заводского монтажа системы отопления на объекте могут стать причиной пожара и отравления отработавшими газами.
Не допускается работа установок в качестве отопителя в герметичных объектах с забором на нагрев только наружного воздуха.
При работе установки с забором на нагрев воздуха из объекта необходимо обеспечить доступ в объект свежего воздуха в количестве, достаточном для обеспечения нормальных санитарно-гигиенических условий.
Работа установки на режиме вентиляции разрешается только при соответствующем положении рычажка 13 (рис. 1).
Запрещается замыкать витки контрольной спирали, а также пользоваться неисправной спиралью или применять контрольный элемент другого типа.
Для обеспечения бесперебойной, эффективной и безопасной работы установки необходимо своевременное и качественное ее техническое обслуживание и постоянный контроль за состоянием самой установки и всех подсоединений. Все соединения топливной системы должны быть герметичными. Подтекание топлива в соединениях и попадание топлива на установку не допускаются.
Не допускается работа установки при загрязненной дренажной трубке 24 (рис. 1).
После выключения повторное включение установки разрешается производить только после ее охлаждения, о котором сигнализирует лампа 11 (рис. 3), в противном случае будут наблюдаться хлопки и выбрасывание пламени из всасывающего и выхлопного патрубков.
При автоматическом отключении установки в результате перегрева возврат кнопки реле 10 в первоначальное положение и повторное включение установки разрешается производить только после выявления и устранения причин, вызвавших аварийный режим.
Категорически запрещается:
включение и работа установки с полностью или частично перекрытыми трубопроводами, подающими воздух на нагрев и для обеспечения горения, а также отводящими нагретый воздух и отработавшие газы;
работа установки без присмотра.
В случае возникновения пожара на объекте следует немедленно выключить установку.
Андреи4
Своевременное проведение технического обследования отопительной установки у квалифицированных специалистов — залог надежной и безаварийной работы прибора. Марка отопительных установок отопительная установка ОВ 65 отопительная установка ОВ 95 отопительная установка ОБ1 отопительная установка ОБ2 Теплопроизводительность, кВт ккал ч 7,5 6500 11 9500 7,5 6500 11 9500 Количество нагреваемого воздуха, м час 250 350 250 350 Темп.
НОРМЫ РАСХОДА ДИЗЕЛЬНОГО ТОПЛИВА НА ОБОГРЕВ САЛОНОВ АВТОБУСОВ И КАБИН АВТОМОБИЛЕЙ НЕЗАВИСИМЫМИ ОТОПИТЕЛЯМИ.
При автоматическом отключении установки в результате перегрева возврат кнопки реле 10 в первоначальное положение и повторное включение установки разрешается производить только после выявления и устранения причин, вызвавших аварийный режим. Отопитель может запускаться и выключаться либо включателем или специальной кнопкой на таймере , либо с помощью трехпрограммного таймера автоматически в установленный день недели и час.
Ветеран •
| ОВ95001040 Отопитель вентиляционный 9500Ккал/ч. 24V верхний выхлоп дизель ШААЗ — ОВ95-0010-40 ОВ95-0010-40. фото, цена, описание, применимость. Купить в интернет-магазине 3 в положение включено и удерживайте в этом положении контрольная спираль 3 должна накалиться до ярко-красного цвета ; по истечении 30 с включите электродвигатель на частичный режим работы, установив переключатель 1 в положение 1 2 ; через 30 с после включения электродвигателя отключите свечу, отпустив переключатель 2. Комбинированная система, включающая зависимый отопитель, подключенный к контуру охлаждающей жидкости, и испаритель, подключенный к контуру хладагента R134a через О-образный расширительный клапан. |
| Отопительная установка ОВ95-0010 купить у ООО Кран-Мастер Некоторые пользователи этого устройства применяют искровой розжиг — тем более, при использовании бытового газа в качестве топлива, искровому розжигу банально нет альтернативы — но что делать тем, у кого агрегат до сих пор в оригинальной комплектации, и особого желания проводить комплекс апгрейдных работ желания и или возможности нет. Мощность, потребляемая эл дв, Вт 132 132 132 132 Объем топливного бака, л 10 10 40 40 Диаметр сопла, мм 100 180 100 180 Габариты длина х ширина х высота , см 70х35х60 70х35х60 95х50х65 95х50х65 Масса, кг 25 25 42 42 Электрооборудование рассчитано на питание от автоаккумулятора или блока питания. |
Андреи4
Первое позволяет ликвидировать падение напряжения на контактах термопереключателя, а второе — запитать моторчик отдельно разделить потоки тока от аккумулятора и получить возможность управлять им отдельно — например, обдувать лобовое стекло или помещение без подогрева. Перед включением установки на режиме отопления убедитесь в наличии топлива в баке; откройте кран, перекрывающий подачу топлива от бака к установке; рычажок 13 см.
Старожил.
При автоматическом отключении установки в результате перегрева возврат кнопки реле 10 в первоначальное положение и повторное включение установки разрешается производить только после выявления и устранения причин, вызвавших аварийный режим. Проверьте зазор между витками спирали, который должен быть не менее 0,8 мм и равномерность кольцевого зазора между экраном свечи и спиралью, при необходимости отрегулируйте зазор подгибкой; проверьте состояние контрольной спирали, зазоры между витками и между спиралью и корпусом они должны быть не менее 2 мм , проверьте надежность контактов спирали; продуйте теплообменник сжатым воздухом под давлением 4 6 атм через втулку свечи 6 см.
| Марка и модель автомобиля или автобуса | Марка отопителя | Расход топлива, литров на 1 час работы на линии | Примечание |
| Икарус-255, -255.70, -260.01, -260.18, -260.27, -260.37, -260.50, -260.52 | Сирокко-262 | 1,2 | |
| Икарус-260, -260.01 | Сирокко-265 | 1,4 | |
| Икарус-250.12 | Сирокко-262 (2 отопителя) | 2,4 | |
| Икарус-250, -250.58, -250.58S, -250.59, -250.93, -250.95, -256, -256.54, -256.59, -256.74, -256.75, -260.51 Икарус-180 | Сирокко-268 Сирокко-268 плюс Сирокко-265 | 2,3 3,7 | С учетом обогрева прицепа |
| Икарус-280, -280.01 -280.33, -280.63, -280.64 | Сирокко-268 плюс Сирокко-262 | 3,5 | С учетом обогрева прицепа |
| ЛАЗ-699А, -699Р | ОВ-95 | 1,4 | |
| ЛАЗ-4202, -42021 | П-148106 | 2,5 | |
| ЛиАЗ-5256 | ДВ-2020 | 2,5 | |
| IFA-Robur LD-2002, -LD-3000 | Сирокко-251 | 0,9 | |
| Tatra-815 C1, C3 | X7А, KP-D2-24.1 | 0,8 |
Участник
| Усовершенствование отопителя ОВ-65: johnwarner — ЖЖ Полоску мелкой стеклянной шкурки зернистостью С100, шириной равной длине коллектора, введите между щеткой и коллектором для этого оттяните проволочным крючком пружину щеткодержателя и приподнимите щетку. В тех объектах, где в системе топливопитания установки взамен запорного крана применен электромагнитный клапан, включение и выключение установки производите в соответствии с указаниями Руководства по эксплуатации объекта. |
Расход Топлива Отопителя ов 95 в Час
ОТОПИТЕЛЬНЫЕ УСТАНОВКИ
Отопительные установки ОВ 65, ОВ 95, ОБ1, ОБ2 работают на дизельном топливе.
Применение отопительных установок на дизтопливе:
- промышленности: склады, цеха, ангары;
- автотранспорте: автобусы, фургоны, контейнеры;
- строительстве: обогрев и сушка строящихся объектов;
- автохозяйстве: гаражи, боксы, покрасочные камеры;
- сельском хозяйстве: парники, фермы, хранилища.
Преимущества отопительных установок на дизтопливе:
- просты в эксплуатации и обслуживании, высокопроизводи-тельны и экономичны;
- обеспечены системой авт. отключения в случае аварии;
- верхний корпус практически не нагревается;
- нагревательный элемент изг. из жаропрочной нерж. стали.
| Марка отопительных установок | отопительная установка ОВ 65 |
отопительная установка ОВ 95 |
отопительная установка ОБ1 |
отопительная установка ОБ2 |
| Теплопроизводительность, кВт (ккал/ч) | 7,5 (6500) | 11 (9500) | 7,5 (6500) | 11 (9500) |
| Количество нагреваемого воздуха, м³/час | 250 | 350 | 250 | 350 |
| Темп. воздуха на выходе, °С | 95 | 95 | 95 | 95 |
| Расход топлива, л/час | 0,8-1,2 | 1,2-1,6 | 0,8-1,2 | 1,2-1,6 |
| Напряжение питания, В | 12/24* | 12/24* | 12/24/220 | 12/24/220 |
| Тип тока | пост. | пост. | пост./перем. | пост./перем. |
| Мощность, потребляемая эл/дв, Вт | 132 | 132 | 132 | 132 |
| Объем топливного бака, л | 10 | 10 | 40 | 40 |
| Диаметр сопла, мм | 100 | 180 | 100 | 180 |
| Габариты (длина х ширина х высота), см | 70х35х60 | 70х35х60 | 95х50х65 | 95х50х65 |
| Масса, кг | 25 | 25 | 42 | 42 |
Вложения
В феврале 2003 года на Шадринском автоагрегатном заводе запущено первое в России массовое производство автомобильных теплообменников по технологии Купробрейз , в основе которой использование в пайке твердых припоев на основе меди, не содержащих свинца. Благодаря новейшим разработкам прежде всего низкошумному вентилятору, а также запатентованным Webasto схеме внутренней циркуляции и конструкции входного отверстия отопительного воздуха отопители Air Top известны как наименее шумные в своих классах.
Старожил :
Комната для хранения должна проветриваться естественным способом, в ней не должно быть установлено никаких климатических устройств, искусственно создающих температурный режим. Для обеспечения бесперебойной, эффективной и безопасной работы установки необходимо своевременное и качественное ее техническое обслуживание и постоянный контроль за состоянием самой установки и всех подсоединений.
| Марка отопительных установок | отопительная установка ОВ 65 |
отопительная установка ОВ 95 |
отопительная установка ОБ1 |
отопительная установка ОБ2 |
| Теплопроизводительность, кВт (ккал/ч) | 7,5 (6500) | 11 (9500) | 7,5 (6500) | 11 (9500) |
| Количество нагреваемого воздуха, м³/час | 250 | 350 | 250 | 350 |
| Темп. воздуха на выходе, °С | 95 | 95 | 95 | 95 |
| Расход топлива, л/час | 0,8-1,2 | 1,2-1,6 | 0,8-1,2 | 1,2-1,6 |
| Напряжение питания, В | 12/24* | 12/24* | 12/24/220 | 12/24/220 |
| Тип тока | пост. | пост. | пост./перем. | пост./перем. |
| Мощность, потребляемая эл/дв, Вт | 132 | 132 | 132 | 132 |
| Объем топливного бака, л | 10 | 10 | 40 | 40 |
| Диаметр сопла, мм | 100 | 180 | 100 | 180 |
| Габариты (длина х ширина х высота), см | 70х35х60 | 70х35х60 | 95х50х65 | 95х50х65 |
| Масса, кг | 25 | 25 | 42 | 42 |
* − Электрооборудование рассчитано на питание от автоаккумулятора или блока питания.
Артикул: ОВ95-0010-40 , артикулы доп.: ОВ95-0010-40 в.вых. ©
| Эксплуатация | Отопительно-вентиляционная установка ОВ65 Продукты сгорания через окна поступают в замкнутое Пространство между средним и наружным цилиндрами, разогревают их стенки и выбрасываются через выхлопной патрубок 19. В зависимости от схемы подключения, устройств управления и наличия предпускового подогревателя они позволяют оптимально прогреть кабину, салон или грузовой отсек до или во время поездки. |
| Руководство по ремонту и эксплутации отопителей ОВ 65 и ОВ 95 — Voyager-77 | Voyager-77 При температуре ниже заданной отопитель работает на максимальном тепловом режиме, при достижении заданной температуры тепловая мощность плавно снижается, вплоть до остановки отопителя. При работе установки с забором на нагрев воздуха из объекта необходимо обеспечить доступ в объект свежего воздуха в количестве, достаточном для обеспечения нормальных санитарно-гигиенических условий. |
