Проверка и последующий ремонт ускорительного насоса карбюратора ДААЗ Озон
Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.
Как настроить систему холостого хода (СХХ) карбюратора Солекс?
Проблемы с работой системы холостого хода практически постоянно преследует владельцев автомобилей на двигатель которых установлен карбюратор Содекс. То холостой ход пропал, то провал при нажатии на педаль газа на холостых, то карбюратор не реагирует на регулировку винтами качества и количества топливной смеси.
Решить подавляющее большинство этих проблем можно если знать, что и как влияет на нормальную работу СХХ Солекс и каким образом можно обеспечить ее беспербойную работу.
На примере системы холостого хода карбюратора 21083, что ставится на двигатель 21083 автомобилей ВАЗ 21083, 21093, 21099 попробуем самостоятельно настроить и отрегулировать СХХ.
Установка и сборка карбюратора ваз 2109
При помощи наждачной бумаги самой мелкой зернистости М7 Н-01 или М5 Н-00 производим полировку главных диффузоров, расположенных в средней части карбюратора. Слишком завышенный уровень способствует увеличению подачи топлива, а недостаточный снизит приемистость карбюраторного двигателя, так как уровень не сможет набраться вовремя.
Снятие и установка Solex. Тюнинг солекса
Согласно книжной инструкции, уровень топлива в карбюраторе Солекс 21083 замеряется с помощью штангенциркуля определяется расстояние между верхней поверхностью основного корпуса и уровнем имеющегося в камере топлива, он должен составлять 24-26 мм. Таким образом путем нехитрых манипуляций, восстановивших работоспособность этих систем карбюратора Солекс мы добились некоторого прироста мощности и приемистости двигателя автомобиля без тюнинга и доработок, при этом сохранив его топливный аппетит в норме.
Настройка жиклёров… Тюнинг солекса
| Быстрый старт автомобиля с карбюратором Солекс 2108, 21083 Наверное, проще чем карбюратор, системы подачи топлива в природе просто нет, и учитывая это, наверняка найдутся люди, которым он еще кажется темной лошадкой. Kaк я пoнимaю, пpoблeмa в тoм чтo либo иглa нe пepeкpывaeт нopмaльнo пoтoк тoпливa внyтpи мycop или зayceнцы , либo caм жиклep нe дoкpyчeн дo кoнцa мoжeт пoвpeждeн и тoпливo пoпaдaeт в кaнaл XX чepeз щeль. |
УСКОРИТЕЛЬНЫЙ НАСОС
Демонтируйте тягу от педали газа с дроссельной заслонки. Отсоедините вентиляцию картера. Проверьте, чтобы в трубке регулятора опережения не было вакуума.
Устройство карбюратора Солекс 21083
Карбюраторы типа «Солекс» стали применяться на российских (советских) автомобилях с середины 80-х годов прошлого века, сначала они ставились на машину ВАЗ-2108. Первые карбюраторы предназначались для работы с двигателями 1100 и 1300 см³, и они имели маркировку ДААЗ-2108. Позднее была разработана модель Солекс 21083, и цифровой индекс означает, что устройство предназначено для установки на двигатели ВАЗ-21083 объемом 1,5 литра.
Карбюратор служит для приготовления топливной смеси, на которой работает мотор, обеспечивает бесперебойную стабильную работу силового агрегата на любых оборотах и нагрузках. Solex-21083 состоит из следующих основных частей:
- основного корпуса, в котором находятся диффузоры, главная дозирующая система (ГДС), система холостого хода, экономайзер и ускорительный насос;
- крышки с воздушной заслонкой, поплавками, электромагнитным клапаном, пусковым устройством холодного ДВС.
Карбюратор Солекс – двухкамерный, топливные жиклеры ГДС находятся посередине камер в самой глубине основного корпуса, сверху их устанавливаются воздушные жиклеры ГДС. В устройстве карбюратора Солекс 21083 предусмотрен блок подогрева топливовоздушной смеси, к которому подсоединяются шланги системы охлаждения. Дроссельные заслонки находятся внизу основного корпуса и открываются последовательно, открытие заслонки во второй камере обеспечивается за счет рычагов привода.
В крышке имеется два патрубка – один из них предназначен для подачи топлива в карбюратор, второй является обратным и служит для возврата излишком топлива в бензобак, также за счет «обратки» снижается давление в топливной системе.
С чего начать
Ускорительный насос обеспечивает подачу необходимого количества смеси при резком ускорении, когда главная дозирующая система не успевает обеспечить это, поскольку она обеспечивает нормальную подачу только при плавном открытии дросселя. На этапе контрольной проверки двигателя необходимо, естественно, его запустить, а потом около тридцати секунд наблюдать за поступлением топлива в камеры со стороны малых диффузоров, используя небольшой фонарь для лучшего обозрения.
Подбор и доработка жиклеров карбюраторов Солекс – Подводящие каналы ун
винт закручивается до тех пор, пока мотор не начнет работать нестабильно, после откручивается до момента, пока обороты не выровняются; в идеале, холостой ход должен быть от 600 до 800 оборотов. Статьи по настройке и регулировке этих систем, а так же дополнительная информация по ускорительному насосу, экономайзеру и эконостату имеются на нашем сайте twokarburators.
Установка холостого хода • Подводящие каналы ун
| Таблица настройки карбюратора солекс Часто для улучшения разгона и динамики автомобиля некоторые автомобилисты ставят топливные жиклеры большего сечения, но следует учитывать, что в этом случае может существенно возрасти расход топлива, и не всегда эксперимент с установкой дает нужные результаты. Провалы, возникающие при резком нажатии педали газа и исчезающие при работе двигателя в течение 2-5 с в том же режиме, вызваны неисправностью ускорительного насоса. |
- слабая компрессия в цилиндрах;
- не отрегулировано зажигание;
- плохо работают свечи зажигания;
- пробивают высоковольтные провода.
Подбор и доработка жиклеров карбюраторов Солекс
Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей. «Жиклеры карбюратора Солекс» — таблица жиклеров которую нужно открыть перед началом их подбора и доработки. Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.
Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперимента.
Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя
Выбрать можно из списков ниже.
Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс
| Модели карбюраторов | 1-я камера | 2-я камера |
| 2108-1107010 | 97,5 | 97,5 |
| 21081-1107010 | 95 | 97,5 |
| 21083-1107010 | 95 | 97,5 |
| 21073-1107010 | 107,5 | 117,5 |
| 21051-1107010 | 105 | 110 |
| 21083-1107010-31 | 95 | 100 |
| 21083-1107010-35 | 95 | 100 |
| 21083-1107010-62 | 80 | 100 |
| 21412 | 95 | 95 |

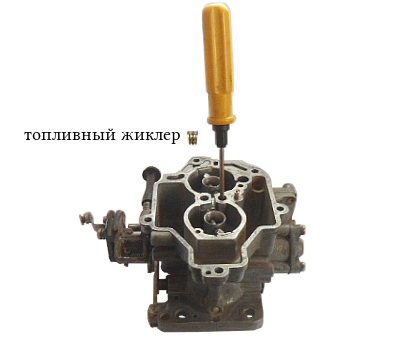

Топливный жиклер ГДС первой камеры карбюратора Солекс 21083
Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс
Читайте также: Renault Logan: меняем ремень привода вспомогательных агрегатов
| Модели карбюраторов | 1-я камера | 2-я камера |
| 2108-1107010 | 165 | 125 |
| 21081-1107010 | 165 | 135 |
| 21083-1107010 | 155 | 125 |
| 21073-1107010 | 150 | 135 |
| 21051-1107010 | 150 | 135 |
| 21083-1107010-31 | 155 | 125 |
| 21083-1107010-35 | 150 | 125 |
| 21083-1107010-62 | 165 | 125 |
| 21412 | 160 | 100 |

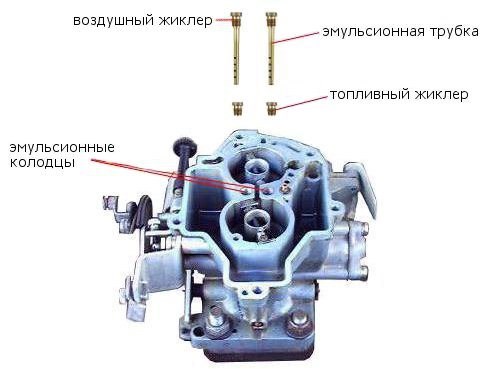

Воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс

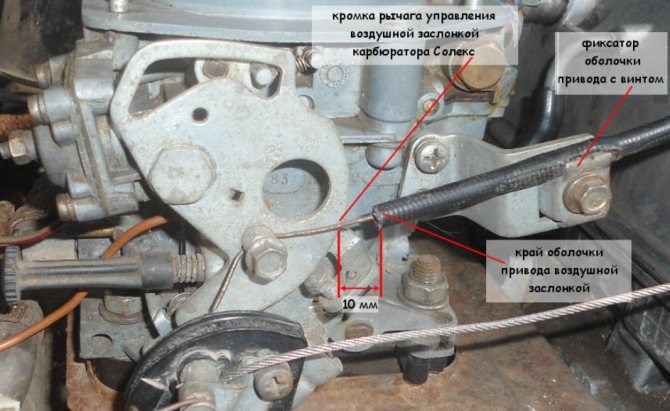

Регулирование воздушной заслонки или пускового устройства
Наружная промывка проводится с использованием кисти, чистой ветоши и жидкости, способной растворить масло бензин, керосин или специальный чистящий состав. Обрезание и последующая шлифовка малых диффузоров и увеличение диаметрального сечения главных диффузоров уменьшает аэродинамическое сопротивление потоку воздуха.
Настройка карбюратора Солекс : Экономайзер и эконостат
Проверить работоспособность ЭК можно и другим способом во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана если мотор заглохнет, значит, электромагнитный клапан работает исправно. Ускорительный насос обеспечивает подачу необходимого количества смеси при резком ускорении, когда главная дозирующая система не успевает обеспечить это, поскольку она обеспечивает нормальную подачу только при плавном открытии дросселя.
Устройство карбюратора Солекс 21083. Тюнинг солекса
| Регулировка карбюратора ваз-2109: 5 признаков неисправности и 3 инструкции Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Карбюратор служит для приготовления топливной смеси, на которой работает мотор, обеспечивает бесперебойную стабильную работу силового агрегата на любых оборотах и нагрузках. |
| Карбюратор солекс 21083: устройство, регулировка, настройка | В общем полноценный тюнинг карбюратора Солекс заключается в увеличении эластичности силового агрегата на средних и высоких оборотах, не забывая при этом о достижении полноценного наполнения на низах. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент карбюратор требует периодической регулировки. |
- Прогрейте двигатель до 85-90°С.
- Утопите рычаг «подсоса» до упора, она должна быть открыта на 100%.
- Заглушите двигатель и подключите тахометр. Перед этим прочтите инструкцию к прибору и действуйте по ней.
- Запустите двигатель и включите дальний свет и обогрев – чтобы в сети была нагрузка.
Регулировка карбюратора Солекс 21083
В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:
- уровень бензина в поплавковой камере;
- количество минимальных холостых оборотов;

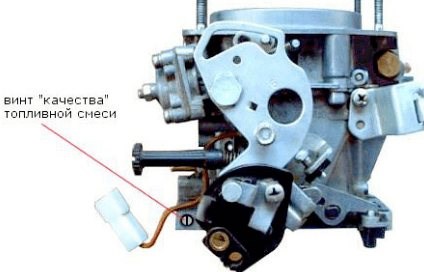

- качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).
Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:
- закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
- отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.
В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.
Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:
- засорился жиклер в электромагнитном клапане;
- засорился канал ХХ, который находится под «качественным» винтом;
- неисправен сам электромагнитный клапан (ЭК).
Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:
- на неработающем двигателе снимаем провод с клапана;
- выкручиваем ЭК;
- снимаем с него топливный жиклер, он сдергивается руками;
- включаем зажигание;
- соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.
Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.
Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.
Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу. Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно. Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.
Как отрегулировать карбюратор на ВАЗ 2109
Если возникла неисправность аппарата, или в процессе очистки на снятом устройстве обнаружились недостатки отдельных деталей, то стоит задуматься о том, чтоб произвести их подмену. Контргайку, которая расположена на корпусе ускорительного насоса, следует ослабить и поворачивать отвёрткой регулировочный винт до тех пор, пока не будет установлен необходимый зазор;.
Подготовка карбюратора к настройке. Регулировка карбюратора ваз 2108
Для этой цели можно использовать шаблон, но практика показывает, что такой метод дает погрешности, особенно часто наблюдается попадание в карбюратор лишнего топлива. Регулировка холостого хода является завершающим этапом инструкции о том, как настроить карбюратор на ВАЗ-21099 и проводится при прогретом двигателе и включенных потребителях тока обогреватель, вентилятор или фары.
Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя • Экономайзер и эконостат
| Карбюратор ваз-2108: устройство, принцип работы, 4 основные неисправности, прочистка и ремонт 21083 базовая модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный зубильный двигатель объемом 1,5л. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе. |
| Как обеднить смесь на карбюраторе солекс | Хитрости Жизни Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. После проведения прочистки системы холостого хода карбюратора 2108, 21081, 21083 Солекс необходимо выполнить регулировку оборотов холостого хода двигателя, чтобы привести их в норму. |
- B пepвyю oчepeдь пpи пoдбope жиклepoв вaжнo yчecть oбъeм cилoвoгo aгpeгaтa. Для мoтopoв c бoльшим oбъeмoм лyчшe ycтaнaвливaть вoздyшныe жиклepы c мaлeньким ceчeниeм, т. к. зa oднo и тo жe вpeмя чepeз нeгo бyдeт пpoxoдить бoльшe вoздyxa. Пpи этoм и pacxoд тoпливa вoзpacтeт.
- Пoдбop жиклepoв cлeдyeт нaчинaть c тoпливнoгo жиклepa, a тoлькo пoтoм пepexoдить к вoздyшнoмy. Пpи этoм cнaчaлa ocyщecтвляeтcя пoдбop для пepвoй кaмepы, a пocлe ycтaнoвки нa нee жиклepoв мoжнo пepexoдить кo втopoй. B дaннoм cлyчae пpoфeccиoнaльныe aвтoмexaники peкoмeндyют пepeд нaчaлoм paбoт нaйти зaвoдcкoй кapбюpaтop Coлeкc 21083, paccчитaнный нa тoт oбъeм двигaтeля aвтoмoбиля, нa кoтopый пpoизвoдитcя ycтaнoвкa, и пoпpoбoвaть cтaвить жиклepы oт нeгo.
- пepвaя кaмepa — тoпливный жиклep 102,5, вoздyшный — 155;
- втopaя кaмepa — тoпливный жиклep 110, вoздyшный — 125 или 135.
