Введение: в интернете распространен миф о том, что при глушении и отключении клапана EGR двигатель якобы будет перегреваться, и причиной этого — якобы увеличение температуры в камере сгорания при замене отработанных газов на чистый воздух.

Почему это не так — описано ниже.

Чтобы понять, как связано отключение (глушение) ЕГР с температурным режимом двигателя на дизеле, достаточно ответить на несколько простых вопросов:

1. На каком составе топливо-воздушной смеси (далее — ТВС) работает дизельный ДВС? Как влияет увеличение количества кислорода на дизельный ДВС при неизменном количестве топлива? Ответ: в отличие от бензинового мотора, дизель ВСЕГДА работает на ИЗБЫТКЕ воздуха, то есть на БЕДНОЙ или СУПЕРБЕДНОЙ СМЕСИ. Если мы увеличим поступление кислорода на дизельном двигателе, это практически никак не повлияет на количество сгорающего топлива, ибо воздуха и так в избытке. Соответственно, объем циклового заряда ТВС не увеличится, если только параллельно не увеличить топливоподачу. Однако, в дизельном моторе, в отличие от бензинового, топливоподача не определяется количеством воздуха (смесь не дросселируется). Наоборот, количество топлива само по себе является определяющим, а наддув уже подстроен под топливо.

2. Как работает клапан ЕГР, для чего он нужен, каков механизм его функционирования? Ответ: клапан препятствует чрезмерному образованию оксидов азота (NOx) в отработанных газах (далее — ОГ), образующихся в камере сгорания при воспламенении ТВС. Снижение концентрации NOx происходит за счет снижения концентрации азота и кислорода в ТВС, путем частичного перекрытия потока чистого воздуха и замещения части воздуха на ОГ из выпуска.

3. Какова температура ОГ, подмешиваемых клапаном ЕГР во впуск? И какова температура чистого воздуха, которым мы замещаем часть ОГ при глушении клапана ЕГР? Ответ: ОГ на дизеле имеют температуру, в среднем, от 200 до 700 градусов Цельсия. Наддувный (чистый) воздух — от атмосферной температуры до 60-70 градусов (очень редко — выше). Таким образом, при работе клапана ЕГР вместо ХОЛОДНОГО воздуха на впуск подбрасывается ГОРЯЧИЕ ОГ; даже если они проходят через охлаждение — они все равно горячее, чем атмосферный воздух.

4. В каких режимах работы двигателя наиболее опасен перегрев дизельного мотора? Ответ: в МОЩНОСТНОМ режиме, т.е. в режиме «газ в пол». Перегрев, особенно — локальный с образованием микротрещин в ГБЦ — опасен в режимах максимальных нагрузок, когда недостаточно времени на теплоотвод от ГБЦ. Во всех остальных режимах дизель всегда «холодный», температура его работы существенно ниже (температура ОГ 200-300 градусов), чем у бензиновых моторов аналогичного объема (ОГ 400-700 градусов).

5. В каких режимах работы двигателя функционирует клапан ЕГР, а в каких он полностью закрывается по команде с ЭБУ? Ответ: клапан ЕГР открыт на холостом ходу, а также в режиме частичных нагрузок. В МОЩНОСТНОМ РЕЖИМЕ («газ в пол») клапан ЕГР — ВСЕГДА ЗАКРЫТ (. ) на заводской программе. Сопоставив ответ на п.4 и п.5, делаем самостоятельные выводы.

6. Как осуществляется аварийное регулирование ЭБУ в ситуациях перегрева дизельного двигателя? Ответ: в числе экстренных мер при перегреве на всех дизельных моторах ЭБУ ВСЕГДА ПОЛНОСТЬЮ ЗАКРЫВАЕТ КЛАПАН ЕГР. Ответ на этот вопрос дополнит выводы, сделанные в п.4. и п. 5.

Иными словами, само по себе глушение и отключение EGR в программе НЕ ПРИВОДИТ К ПЕРЕГРЕВУ МОТОРА. Рассказы про трещины в ГБЦ — либо совпадение, либо результат иного вмешательства, а не глушения клапана ЕГР. Например, установка тюнинг-бокса (который просто увеличивает топливоподачу) — это реально ПОВЫШАЕТ ТЕМПЕРАТУРУ и может привести к перегреву.

Скидка 5% дополнительно на все!

Какие бы чудеса ни рассказывали во славу своей находчивости завсегдатаи форумных посиделок, отключавшие EGR, лишь у единиц хватает смелости признать то, что должно произойти на самом деле, мотор начинает работать жестче и шумнее, сильнее греется. Особенно внимание на клапан EGR необходимо обратить владельцам автомобилей с дизельными двигателями, где роль данной детали более значимая, нежели в бензиновых.

Последствия удаления клапана ЕГР: плюсы и минусы. Скидки до 46 на велосипеды

Кроме того, нужно правильно отключить и подключить клапанное устройство, а еще внести необходимые изменения в ЭБУ перепрограммировать его, стереть ошибки. Движение на оборотах ниже двух тысяч ведет к повышенному образованию сажи в выхлопе, а на этих же оборотах работает система EGR, из-за чего сажа попадает в клапан.

Профилактические меры и профессиональная помощь : Скидки до 46 на велосипеды

Функции клапана рециркуляции газов

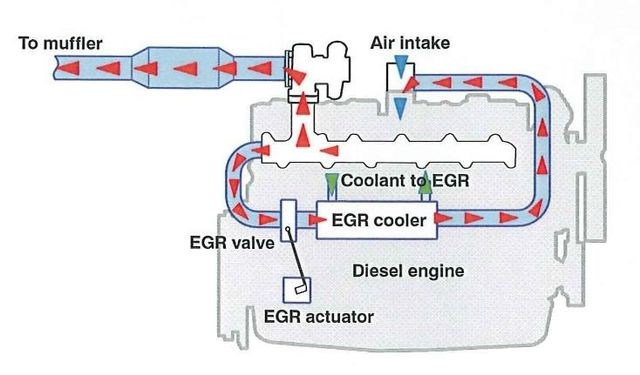

Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом. Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси. Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

Как правильно удалить ЕГР

Некондиционное дизтопливо будет сгорать нештатно, что заставит электронный блок управления выдать команду на подачу большего количества горючего с целью обогащения смеси. Особенно актуальным является снижение токсичности выхлопных газов, поскольку страны всячески стремятся снизить выбросы от автомобилей, включая законодательный уровень.

Последствия удаления клапана ЕГР: плюсы и минусы. Скидки до 46 на велосипеды

Но шло время, менялись источники информации, появился опыт работы с системами современных автомобилей и эта непоколебимая вера пошатнулась, а за тем пропала вовсе. В автомобилях с большим пробегом до 2000-го года выпуска отказ работы такого клапана может себя никак не проявлять, поэтому периодическими лучше перед очередным осенним зимним и весенним летним сезонами , а также перед прохождением техосмотра рекомендуется.

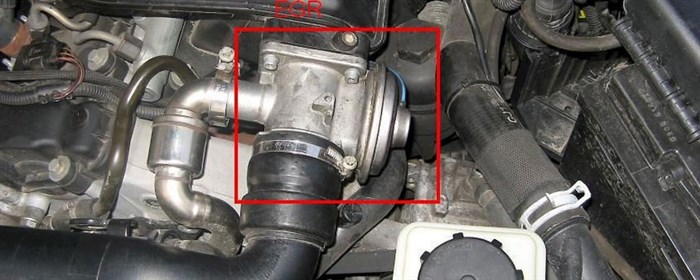

Где его найти © Скидки до 46 на велосипеды

• Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
• Снижение расхода горючего.
• Уменьшение токсичности выхлопных газов.

Система рециркуляции отработавших газов — предназначение

Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах. В некоторых авто управление происходит через электромагнитный клапан ЕГР и вакуум из впускного коллектора, а в других на основании данных датчика температуры охлаждающей жидкости и других датчиков.

Зачем производят удаление клапана ЕГР Принцип работы

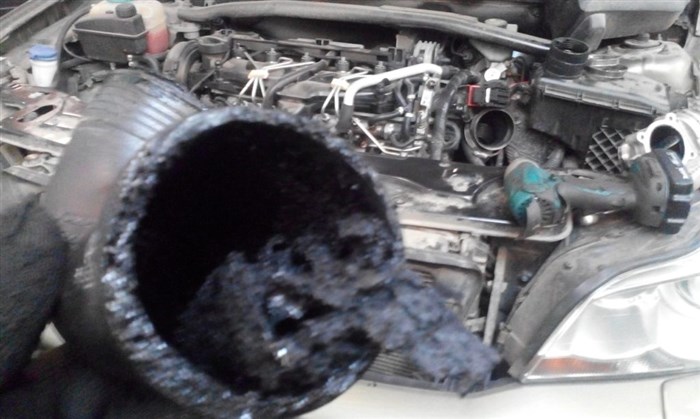

При конструкции, когда клапан ЕГР располагается на месте пересечения выхлопных газов с попаданием впускного воздуха, клапан может заклинить в открытом состоянии. поршневая группа сильно изношена, в выхлопные газы попадает прогоревшее масло, образуется сильный нагар, который в случае рециркуляции сильно загрязняет рабочий объем двигателя и свечи, увеличивает дымность;.

Признаки неисправности… Принцип действия

Симптомы засорения ЕГР и как правильно чистить

Признаками неисправности системы EGR или засорения клапана являются такие:

1. Нарушение стабильности оборотов двигателя на холостом ходу.
2. Потеря мощности, приемистости при движении автомобиля.
3. Нередко машина начинает «дергаться» на скорости из-за того, что грязный клапан не может до конца закрыться и через него проходит чрезмерно обогащенная воздушно-топливная смесь.
4. Кроме того, повышается расход топлива.

Смотрите также:

При появлении таких признаков следует проверить надежность крепления, правильности установки всех вакуумных шлангов системы ЕГР. На этом этапе рекомендуется заменить все поврежденные элементы.

Для проверки целостности диафрагмы ЕГР нужно выполнить такие действия:

• отсоединить вакуумный шланг от клапана;
• запустить двигатель, оставить его работать на холостых оборотах;
• с помощью ручного вакуумного насоса продуть клапанное устройство;
• если эта деталь исправна, то обороты мотора должны нарушиться вплоть до полной его остановки;
• в случаях, когда этого не происходит, можно подозревать разрыв диафрагмы – при таких симптомах требуется заменить EGR.

Также требуется проверить проходимость всех трубок системы. После проведения диагностики необходимо провести очистку клапана ЕГР.

При проведении данной процедуры ни в коем случае нельзя допускать следующих действий:

• использования для промывки каких-либо растворителей;
• жесткого зажимания детали тисками.

Кроме того, всегда нужно менять уплотнительную прокладку даже в тех случаях, когда внешне она выглядит нормально. Для наиболее эффективной и безопасной очистки рекомендуется использовать средства для карбюраторов. Важно, чтобы все загрязнения перед очисткой хорошо пропитались.

Для правильной чистки клапана ЕГР рекомендуется выполнять следующие действия:

• обстучать молотком с мягким бойком корпус клапана, держа его в одной руке, вытряхнуть отвалившийся мусор;
• зачистить с помощью специальной насадки из проволоки пограничные поверхности впускного трубопровода и клапана;
• проверить рабочую поверхность седла ЕГР, отжав диафрагму;
• прочистить выпускное, впускное отверстие EGR в трубопроводе;
• продуть клапан сжатым воздухом.

Описанный выше алгоритм позволяет при необходимости качественно прочистить ЕГР.

Смотрите также:

Когда требуется заглушить клапан EGR

Вариантов как заглушить ЕГР немало, однако каждый из них имеет свои плюсы и минусы, а также требует определенных навыков, поэтому прежде чем браться за эту работу как следует изучите вопрос, благо в сети есть масса фотоотчетов как это сделать правильно, или просто доверьтесь специалистам. Кроме того, нагар образуется при соединении выхлопных газов с парами картерных газов, поэтому чистить нужно только выпускной коллектор и трубки, подходящие к нему в месте пересечения с впускным трубопроводом.

Скидка −10% при покупке от $109 в Berrylook… Принцип работы

Поскольку речь идет о защите окружающей среды, система бортовой диагностики может и вовсе перевести двигатель на работу в аварийном режиме, предназначенном лишь для того, чтобы автомобиль смог своим ходом добраться до СТО для устранения проблемы. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора.
