Диагностика коробки
Все вышесказанное относилось в основном к снятию показаний с двигателя. А как же самодиагностика АКПП «Тойота»? В общем-то, особых отличий (кроме кодов ошибки, конечно же) нет:
Включите зажигание, но не заводите сам автомобиль. При этом сразу же должна загореться лампа АКПП и погаснуть через три секунды. Если этого не наблюдается, то придется с пристрастием проверить все предохранители, а также физическую целостность самой лампы и проводов.
Выключите зажигание. На всем том же разъеме DLC 1 нужно соединить не раз упомянутые выводы «Е1» и «ТС». Включите ручной тормоз, а сразу после этого заведите мотор. Теперь индикатор АКПП должен моргать с частотой четыре раза в секунду.
Начинайте движение по прямой: вам предстоит разогнаться не менее чем до 80 км/час. Если индикатор продолжает мерцать с той же частотой, значит с датчиками скорости все в порядке. В противном случае проверку предстоит продолжить.
Остановите автомобиль. После этого необходимо убрать перемычку между «TS» и «Е1» и установить ее между «Е1» и «ТС». Читаем коды. Если кодов больше двух, то между ними будет интервал в 2,5 секунды.
Снова очистите память способом, который указан выше.
Кроме того, там же есть разъем под отвертку, при помощи которого можно выбирать режим проверки. Перед началом проверки нужно убедиться, что эта ручка до упора провернута по часовой стрелке.
Как проверить датчик АБС тестером или мультиметром, узнать работоспособность с помощью осцилографа, схема проверки видео и прочие нюансы вопроса

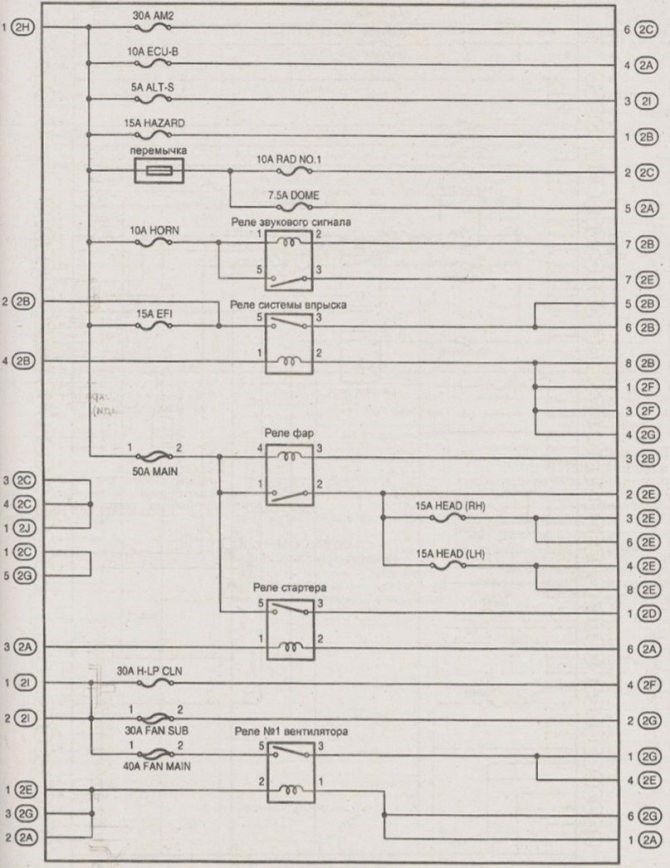

Схема блока предохранителей №1
Тойота авенсис: коды ошибок подробный обзор
- ширина импульса примерно пол-секунды;
- пауза между импульсами пол-секунды;
- пауза между показываемыми комбинациями составляет 2.5 секунды;
- пауза между сериями комбинаций ошибок составляет 4.5 секунды.
Коды ошибок Тойоты Авенсис: расшифровка неисправностей, как сбросить Диагностика кодов ошибок OBD II возможна только специальными сканерами или путем подключения разъемов к компьютеру со специальным программным обеспечением. После получения кодов Королла, диагностирование неисправностей проводится по таблице с описанием кодов ошибок и соответствующих им дефектов.
Способы проверки работоспособности
Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:
- Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
- Осмотрим и проверим:
- целостность разъёмов;
- проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
- загрязнение детали, возможные внешние механические повреждения;
- фиксацию и соединение с массой самого датчика.
Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.
Тестером (мультиметром)
Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

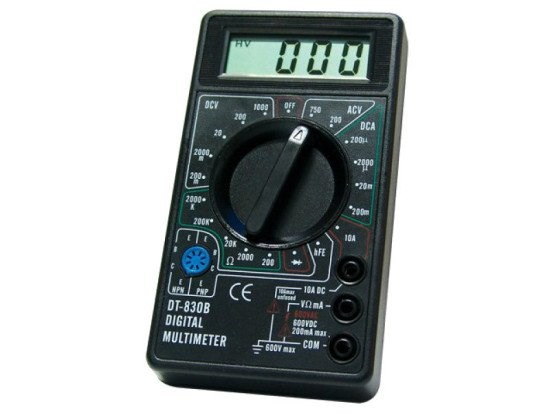

Прибор объединяет в себе функции омметра, амперметра и вольтметра
Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.
Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:
- Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
- Снимаем колесо, если оно препятствует доступу к устройству.
- Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
- Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).
Подключаем ПИН к тестеру и контактному гнезду датчика
Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:
- ниже минимального порога − датчик неисправен;
- приближается к нулю − короткое замыкание;
- нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
- бесконечность либо показания отсутствуют — обрыв провода.
Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.
Видео «Диагностика датчика АBS»
Как проверить с помощью осциллографа (со схемой подключения)
Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.
Коды ошибка Toyota Avensis — Автогностика
- Непрерывно блокируются колёса при резком торможении.
- Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
- Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
- При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.
Коды ошибок Тойоты Авенсис: расшифровка неисправностей, как сбросить Выключите зажигание. На всем том же разъеме DLC 1 нужно соединить не раз упомянутые выводы «Е1» и «ТС». Включите ручной тормоз, а сразу после этого заведите мотор. Теперь индикатор АКПП должен моргать с частотой четыре раза в секунду.
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE
1CD-FTV
Назначение предохранителей и реле в блоке предохранителей в моторном отсеке
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota RAV4 (SXA1 / XA10) (1994, 1995, 1996, 1997).
Проверка и замена предохранителей
Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.
- Выключите двигатель и выключите все электрические аксессуары.
- Откройте крышку блока предохранителей.
- См. Схемы ниже, чтобы узнать, какой предохранитель проверять.
- Снимите предохранитель.
- Проверьте, не перегорел ли предохранитель — если тонкий провод внутри сломан, предохранитель перегорел.
- Замените перегоревший предохранитель новым предохранителем соответствующего номинала.
- Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
- Всегда используйте оригинальные предохранители Toyota или аналогичные.
- Не модифицируйте предохранители или блоки предохранителей.
- Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

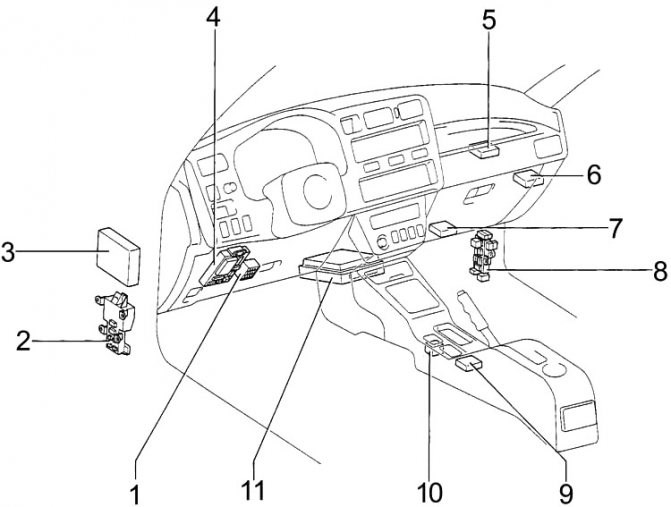

Пассажирское отделение
- Блок предохранителей
- Блок реле
- ЭБУ АБС
- Блок предохранителей №2
- Усилитель кондиционера
- Реле управления дверным замком
- ЭБУ круиз-контроля

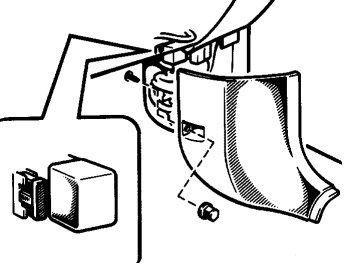

- Блок предохранителей №3
- Блок датчика подушки безопасности
- ЭБУ блокировки переключения передач
- Модуль управления двигателем
Схема блока предохранителей в салоне
Панель предохранителей находится за крышкой со стороны водителя приборной панели.
Блок реле
| № | Реле |
| R1 | Реле размыкания цепи |
| R2 | — |
| R3 | Указатель поворота |
| R4 | — |
Р0051 — код
Расшифровка кодов неисправностей Авенсиса а) Напряжение аккумуляторной батареи — не ниже 11 вольт,
Форма диагностических кодов
а) Нормальная работа системы (отсутствие неисправности). — Индикатор загорается и гаснет с интервалом в 0,25 секунды.
При записи кодов 21, 25 и 26 используется двухстадийный алгоритм, заключается в том, что при проявлении неисправности в первый раз
1 — фиксация неисправности первый раз (предварительное занесение в память), 2 — фиксация неисправности во второй раз (загорается индикатор), 3 — зажигание выключено, 4 — второй цикл, 5 — первый цикл, 6 — зажигание включено.
Вывод диагностических кодов (самодиагностика в режиме тестирования)
Примечание:На моделях с диагностическим разъемом DLC3 самодиагностика в режиме тестирования проводиться с применением специальных тестеров.
— Данный режим самодиагностики возможно проводить на моделях с диагностическим разъемом DLC1, без применения специальных тестеров.
а) Напряжение аккумуляторной батареи — не ниже 11 вольт.
б) Дроссельная заслонка — полностью закрыта.
в) Рычаг переключения МКПП в нейтральном положении или селектор АКПП в положении «Р».
г) Все дополнительное оборудование выключено.
д) Двигатель прогрет до нормальной рабочей температуры.
2. Выключите зажигание (ключ замка зажигания в положении «OFF»).
3. Перемычкой замкните выводы «ТЕ2» и «Е1» диагностического разъема DLC1.
4. Включите зажигание (ключ замка зажигания в положении «ON»), и система самодиагностики будет функционировать в режиме тестирования.
Внимание: подтверждением того, что система самодиагностики функционирует в режиме тестирования, является мигание индикатора «CHECK ENGINE» при включенном зажигании. При этом время между концом и началом последовательных импульсов (вспышек), то есть скважность импульсов, составляет 0,13 с.
5. Запустите двигатель и начните движение автомобиля со скоростью 10 км/ч или выше.Имитируйте ситуации, в которых (по описанию клиента) проявляется неисправность.Перемкните с помощью подходящего провода выводы «ТЕГ и «Е1» диагностического разъёма.Прочтите диагностические коды по количеству вспышек индикатора «CHECK ENGINE».
9. По окончании диагностирования снимите перемычку с диагностического разъема.
Примечание:Система не перейдет в режим тестирования, если выводы «ТЕ2» и «Е1» будут перемкнуты после того, как включено зажигание.При скорости движения 5 км/час или менее, может выдаваться код неисправности № 42. В этом случае это не считается неисправностью.
Бензиновые модели
Стоит знать
Способы проверки работоспособности
Очистка памяти от предыдущих показаний Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два вида:
Признаки и причины неисправностей датчика ABS
Один и первых признаков указывающий на неисправность системы АБС – это свечение индикатора на приборной панели дольше 6 секунд после включения зажигания. Либо он загорается после начала движения.
Причин дефекта может быть множество, отметим наиболее часто встречаемые:
- Обрывы проводов на датчике либо неисправность блока контроллера. В таких случаях на приборной панели появляется ошибка, выключается система, сигнал об изменении угловой скорости не подается.
- Датчик колеса пришел в негодность. После включения система начинает самодиагностику и находит ошибку, однако продолжает работать. Возможно на контактах датчика появилось окисление, что привело к плохому сигналу, либо датчик АБС закоротило или он «упал» на массу.
- Механические повреждения одного или нескольких элементов – подшипник ступицы, люфт ротора на датчике и т.п. В таких случаях система не включается.
Самым уязвимым звеном всей системы является колесный датчик, расположенный возле вращающейся ступицы и полуоси. Появление грязи или образование люфта подшипника ступицы может привести к полной блокировке системы АБС. О неисправности датчика просигнализируют следующие признаки:
- на бортовом компьютере появляется код ошибки системы ABS;
- отсутствие характерной вибрации и звука при нажимании на педаль тормоза;
- при экстренном торможении блокируются колеса;
- появляется сигнал стояночного тормоза при его отключенном положении.
При обнаружении одного или нескольких признаков первым делом состоит провести диагностику колесного датчика.
Признаки и причины неисправностей датчика ABS
- сравнительно большой размер;
- невысокая точность данных;
- не включается в работу при скорости до 5 км/ч;
- срабатывает при минимальных вращениях колеса.
Автомобили с правым рулем Внимание: подтверждением того, что система самодиагностики функционирует в режиме тестирования, является мигание индикатора «CHECK ENGINE» при включенном зажигании. При этом время между концом и началом последовательных импульсов (вспышек), то есть скважность импульсов, составляет 0,13 с.
