Три способа проверки датчика АБС

На современных автомобилях наиболее часто встречаются три вида датчиков АБС, это:

1. пассивный тип – его основой является индукционная катушка;
2. магниторезонансный – действует на основе изменения сопротивления материалов под воздействием магнитного поля;
3. активный – работает на принципах эффекта Холла.

Пассивные датчики начинают работать с началом движения и считывают информацию с зубчатого импульсного кольца. Проходящий мимо устройства металлический зубец провоцирует генерацию импульса тока в нем, который передается на ЭБУ. Датчики включаются в работу при скорости движения от 5 км/ч. Загрязнения не оказывают на их работу никакого влияния.

Активные датчики состоят из компонентов электроники и постоянного магнита расположенного на ступице. При прохождении магнита мимо устройства в нем образуется разность потенциалов, которая генерируется в сигнал управления микросхемой. После данные считываются электронным блоком управления. Такие датчики АБС встречаются крайне редко и ремонту не подлежат.

Пассивный тип датчиков АБС

Конструкционно простое и надежное устройство с большими сроками службы. Не требует дополнительно питания. Он состоит из индукционной катушки внутри которой размещен магнит с металлическим сердечником.

При движении авто металлические зубцы ротора проходят через магнитное поле сердечника, тем самым изменяя его и образуя переменные ток в обмотке. Чем выше скорость движения транспорта тем больше частота и амплитуда тока. Исходя из получаемых данных ЭБУ дает команды магнитным клапанам. К преимуществам датчиков такого типа можно отнести не высокую стоимость и простоту замены.

Недостатки пассивного датчика АБС:

• сравнительно большой размер;
• невысокая точность данных;
• не включается в работу при скорости до 5 км/ч;
• срабатывает при минимальных вращениях колеса.

Из-за постоянных сбоев в работе редко устанавливается на современные автомобили.

Магниторезонансный датчик АБС

Ротор при такой конструкции изготовлен из пластикового кольца с магнитными участками и жестко закреплено на ступице колеса. При движении машины магнитные участки ротора воздействуют на магнитное поле пластин чувствительного элемента, что регистрирует схема. Образуется и передается на блок управления импульсный сигнал.

Магниторезонансный датчик АБС определяет смену вращения колес с высокой точностью, что повышает безопасность движения транспорта.

На основе эффекта Холла

В основе его работы используется эффект Холла. На разных концах плоского проводника, размещенном в магнитном поле, образуется поперечная разность потенциалов.

Не заводится машина, горит АБС: почему и что делать?

• Обрывы проводов на датчике либо неисправность блока контроллера. В таких случаях на приборной панели появляется ошибка, выключается система, сигнал об изменении угловой скорости не подается.
• Датчик колеса пришел в негодность. После включения система начинает самодиагностику и находит ошибку, однако продолжает работать. Возможно на контактах датчика появилось окисление, что привело к плохому сигналу, либо датчик АБС закоротило или он «упал» на массу.
• Механические повреждения одного или нескольких элементов – подшипник ступицы, люфт ротора на датчике и т.п. В таких случаях система не включается.

Как проверить датчик АБС на работоспособность мультиметром Такие ошибки характерны для разных моделей, среди которых Тойота Ипсум, Тойота Хайлендер 2001 г и Caldina.

Варианты самостоятельной диагностики системы, если на панели приборов горит ABS

О наличии ошибок функционирования того или иного узла сообщает бортовой компьютер. На дисплее будет отображен код, соответствующий определенной неполадке.

Важно! Набор кодов ошибок, их обозначение разнятся. Все зависит от производителя. Уточнять расшифровки необходимо в инструкции пользователя, или в интернете.

Диагностику можно осуществить своими силами. Можно сделать что-то из нижеприведенного списка.

1. Самостоятельный контрольный тест. На сухом участке нормальной дороги разгоняемся до 100 км/час. Выключаем магнитолу, закрываем все окна, внимательно слушаем. Услышали треск (спереди, сзади, с правой или левой стороны)? Возможен люфт подшипника ступицы.
2. Посещение автомойки. В процессе уборки укажите, чтобы особое внимание уделили дискам и ступицам. Тщательная очистка позволит устранить самопроизвольное загорание чека АБС.
3. Проверка предохранителей. Если сгорел тот, что отвечает за антиблокировочную систему, провести замену.
4. Ставим авто на домкрат, внимательно изучаем область датчика, проверяем целостность кабелей. Заметили коррозию или грязь? Аккуратно чистим. После этого включение АБС должно исчезнуть.

Самый надежный способ (и самый дорогостоящий) – отправить авто на диагностику в сервисный центр. Благодаря особому оборудованию специалисты могут находить неисправность быстро и точно. Как вариант, можно позаботиться о приобретении такого оборудования, но его цена может для некоторых оказаться совершенно неподъемной.

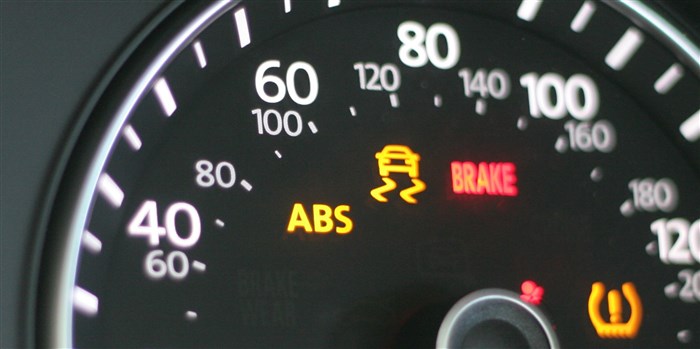

Почему горит ABS (лампочка, знак) после замены подшипника, ступицы, колодок, датчика

Что делать, если загорелась лампочка ABS?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если Вы из числа заядлых радиолюбителей, в таком случае это не покажется трудным, но у простого обывателя может возникнуть ряд трудностей. Следует помнить, что отключение системы не лучшее решение проблемы, так как АБС просто необходима на большинстве моделей автомобилей, ее наличие обусловлено конструктивными особенностями кузова и ходовой части. Список диагностических кодов ошибок Toyota при диагностике и самодиагностике автомобиля: таблица расшифровки неисправностей По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Коды ошибок Toyota — Расшифровка. Симптомы. Причины.

• некорректная работа датчиков в колесах авто;
• неполадки с блоком управления антиблокировочной тормозной системы;
• неисправность кабелей, ответственных за передачу сигнала;
• венец на ступице (передней или задней), с которого АБС считывает информацию, испортился.

Предохранители и блоки реле для Toyota Yaris (XP90) (2005-2012) со схемами и описанием — Схемы расположения предохранителей Знак АБС горит в любых авто, не зависимо от их класса, назначения или того, в какую часть установлен привод – переднюю, заднюю или обе. Как пример – линейка авто Volkswagen конца 90-х: в ней чек АБС срабатывал, даже если неисправность не касалась тормозной системы.

Не заводится машина, горит АБС: как решить проблему?

Представьте такую ситуацию : надо куда-то ехать, но как назло в данный момент не заводится машина, горит АБС на щитке приборов, а возможно и не только она одна. Обычно в этой ситуации первая реакция это позвонить на СТО, однако она на данный момент может быть перегружена или специалиста нет на месте. Попробуем разобраться, а можно ли самостоятельно что-то сделать в данной ситуации.

Рассмотрим наиболее часто встречающиеся на практике случаи. Например, горит датчик АБС машина не заводится, приборная панель моргает. В первую очередь конечно подозрение падает на аккумулятор : плохой контакт на клеммах или зарядка.

• Открываем капот у автомобиля и находим АКБ (у большинства автомобилей он находится в подкапотном пространстве, однако есть и исключения-например у марки Volvo на некоторых моделях он расположен в багажном отделении).

• Пробуем вручную крепление плюсовой и минусовой обжимок к выходам аккумуляторной батареи-если они легко и без усилий отходят, то причина скорее всего найдена.
• Берем шестигранный рожковый ключ, либо ключ «трещётка» размером чаще всего размером на «10» и затягиваем до упора стяжные гайки.

Итак протяжку провели, пробуем заводиться. Если снова не заводится машина abs продолжает гореть, то тогда попробуем завести её от стороннего источника. В качестве таковых в основном используют пусковые устройства. Различаются они на:

• С автономным аккумулятором, т.е. для того, чтобы имелась возможность от него запускать автомобиль, его предварительно требуется зарядить как правило от обычной бытовой розетки. Принцип работы его как правило прост: накидываем провода на клеммы АКБ (главное не перепутать полярность-плюсовой провод красного цвета накидываем на контакт АКБ со знаком «+», чёрный соответственно с другим) . Как правило, появляется сигнальная индикация о том, что пуск возможен. Вставляем ключ в замок зажигания и пробуем запуск. Если автомобиль завёлся, то следует сразу отключить пусковик от АКБ.

• Работающие от сети — в таком случае запуск от них возможен только если они подключены к сети. Порядок присоединения проводов аналогичен с автономными пусковиками . В данном случае очевиден их большой минус-зависимость от сетевого напряжения, что требует применения удлинителей проводов. Зато преимущество состоит в том, что от них можно много раз проводить запусков в отличие от автономников, у которых это ограничено ёмкостью батареи.

Фотогалерея «Самодиагностика автомобилей Тойота»

• В подкапотном пространстве визуально находим выходы «массы»-их легко определить по корончатым шайбам, которые устанавливаются для препятствия образования ржавчины в месте крепления.

Прочие комбинации 51 — Состояние выключателей

Расшифровка неисправностей

Общие для всех автомобилей Тойота коды ошибок типа 9 представлены двузначными шифрами.

Общий список однозначных кодов (тип-10) для автомобиля Тойота состоит из следующих пунктов.

Бензиновые ДВС

Если в машине есть бортовой компьютер или робот, то шифр появится на экране километража. Он будет состоять из латинской буквы в начале, например P, B, C, и 4-х цифр. Это характерно для таких автомобилей как Toyota Рав 4 Авенсис, Corolla, Mark II или Land Cruiser 200, Тойота Прадо 120 и других, фукционирующих на бензине.

Таблица для расшифровки диагностических кодов неисправностей бензиновых ДВС.

Дизельные двигатели

Многие автомобили Тойота выпускались с двигателем, работающим на дизеле. Наиболее популярными моделями являются седаны Витц, Caldina, Avensis (Т25), Камри, Камри Грация, Corolla E150, Аурис 2008 года, внедорожники Land Cruiser Prado 120 и Land Cruiser Прадо 200 или кроссовер RAV4.

Записывая коды для дизельных авто, вы можете увидеть следующие обозначения.

Поломки других деталей дизельного движка.

Автоматическая коробка передач

Отличаются машины одной марки не только двигателем, но и коробкой передач. Для тех же Тойота Королла 150, Цельсиор или Виста поломки АКПП будут разниться с неисправностями «механики».

Если в работе трансмиссии есть неисправности, вы увидите один из кодов.

Последствия неисправной АБС

• индикаторы вспыхнули равномерно с одинаковым интервалом и продолжительностью свечения более 11 раз;
• лампочка Check Engine долго и равномерно засвечивается с перерывами в 4,5 с (это означает, что код подаётся с помощью типа 10).

Поэтапная самодиагностика Если обнаруживается какая-либо серьезная неполадка, то ее необходимо устранить, и только потом проводить компьютерную диагностику, которая бывает:

Дизельные двигатели

12 — Датчик положения коленчатого вала

13 — Датчик частоты вращения

14 — Клапан регулировки угла опережения впрыска

15 — Сервопривод дроссельной заслонки

17 — Сигнал блока управления

18 — Электромагнитный перепускной клапан

19 — Датчик положения педали акселератора

22 — Датчик температуры охлаждающей жидкости

24 — Датчик температуры воздуха на впуске

32 — Корректирующие резисторы

35 — Датчик давления наддува

39 — Датчик температуры топлива

42 — Датчик скорости автомобиля

96 — Датчик положения клапана EGR

37 — Датчик частоты вращения входного вала АКПП (Р1705)

38 — Датчик температуры рабочей жидкости АКПП

44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)

46 — Соленоид управления давлением гидроаккумулятора (Р1765)

61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)

67 — Датчик частоты вращения входного вала АКПП

68 — Соленоид управления муфтой блокировки гидротрансформатора

73 — Соленоид муфты блокировки межосевого дифференциала

11 — Обрыв цепи реле электромагнитного клапана

12 — Короткое замыкание в цепи реле э/м клапана

13 — Обрыв в цепи реле электронасоса

14 — Короткое замыкание в цепи реле электронасоса

21 — Обрыв или короткое замыкание в э/м клапане переднего правого колеса

22 — Обрыв или короткое замыкание в э/м клапане переднего левого колеса

23 — Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса

24 — Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса

31 — Неисправность датчика частоты вращения переднего правого колеса

32 — Неисправность датчика частоты вращения переднего левого колеса

33 — Неисправность датчика частоты вращения заднего правого колеса

34 — Неисправность датчика частоты вращения заднего левого колеса

41 — Слишком высокое или слишком низкое напряжение аккумуляторной батареи

43 — Неисправность в цепи датчика замедления

44 — Обрыв или короткое замыкание в цепи датчика замедления

49 — Обрыв в цепи выключателя стоп-сигналов

51 — Короткое замыкание или обрыв цепи питания электронасоса

Автоматическая коробка передач

Бензиновые двигатели Ротор при такой конструкции изготовлен из пластикового кольца с магнитными участками и жестко закреплено на ступице колеса. При движении машины магнитные участки ротора воздействуют на магнитное поле пластин чувствительного элемента, что регистрирует схема. Образуется и передается на блок управления импульсный сигнал.
