Информация по электрооборудованию, разъемам для автомагнитол, диагностированию системы SRS для Toyota Mark II
1. Какие лампы стоят в фарах?
— 90-ый кузов:
ближний/дальний — Н4;
противотуманка (ПТФ) — НВ4 (есть информация, что 9006J).
противотуманка (ПТФ) КРЕСТА — H3C
— 100-ый кузов:
ближний/дальний — Н4;
противотуманка (ПТФ) — НВ4.
— 100-ый кузов (трехсекционный):
дальний свет — HB4;
ближний ксенон — D2R;
ПТФ — H3C.
— 100-ый кузов Chaser
ближний — HB4 (если ксенон, то D2R);
дальний — HB3;
ПТФ — HB4.
ПТФ (до 98 года) — H3
— 110/115-ый кузов:
ПТФ/дальний (одна и та же лампа) — Н4
2. Какие номиналы лампочек используются в фарах?
Головной свет — 60/55 Вт;
ПТФ — 55 Вт;
Передний габарит — 5 Вт;
Повторитель указателя поворота — 5 Вт;
Указатель поворота — 21 Вт;
Лампа освещения при повороте — 35 Вт;
Стоп-сигнал и задний габарит — 21/5Вт;
Задний указатель поворота — 21 Вт;
Фонарь заднего хода — 21 Вт.
3. Есть ли у меня система подогрева зеркал?

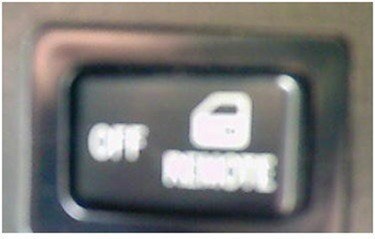

Система очень легко распознается по кнопке включения. На 90-ых кузовах, кнопка включения находится около кнопки складывания зеркал, на 100-ых кузовах над правым бардачком.
4. Что за разъём я нашёл, куда его можно воткнуть?
Проводка в наших машинах проложена по максимуму, если есть лишний разъём, это не значит, что есть куда его воткнуть. Скорее всего, у Вас просто нет системы, для которой этот разъём предназначен.
6. Как обнулить комп?
— существует несколько способов:
а) самый простой, скинуть клемму аккумулятора на время от 1 до 10 минут (время зависит от температуры окружающей среды), но таким образом обесточится, и, соответственно, сбросится всё остальное электрооборудование автомобиля;
б) выдернуть предохранитель EFI на такое же время (предохранитель находится в подкапотном блоке).
9. Помогите разобраться с работой круиз-контроля!
Пока без ответа…
11. Помогите найти распиновку магнтолы/мультивижена/чейнджера на тойоту!
www.byminsk.com/toyota.htm
www.autoelectric.ru/audio…connectors/connectors.htm
13. «Почему не горят у меня на фаре лампочки то ли они как ПТФ, то ли как габариты идут, в общем, они не горят. Проверил тестером — нет питания. Предохранители, вроде как, целые. Габаритные огни горят (малюсенькая лампочка) кто знает, в чём причина или есть схема эл.проводки»?
Видимо вопрос о лампах подсветки поворота, они загораются, только при включенном ближнем свете и соответствующем поворотнике.
15. При езде загораются лампочки перегрева катализатора, неисправности и аккумулятор, что делать?
При условии, отсутвия проблем в контактах (клеммы аккумулятора, разъемы на генераторе и т.д.) и исправном аккумуляторе — виноват генератор, или износ щеток или подгорели клеммы, снимать, смотреть, менять/чистить.
16. Какие лампочки стоят в подсветке кнопок, панелей приборов?
Такие:
Лампочки которые ставят на Тойота
5 причин, по которым стоп-сигналы остаются включенными и не выключаются — как исправить — Авто Ремонт — 2023 С 10 номера по 13 предохранители остаются резервными.
Toyota Carina E • Просмотр темы — Стопсигналы
- Неисправный выключатель или датчик стоп-сигнала
- Неисправная пружина педали тормоза
- Педаль тормоза застряла
- Неисправная электрическая система
- Установлены неправильные лампочки
Информация по электрооборудованию, разъемам для автомагнитол, диагностированию системы SRS для Toyota Mark II | полезные статьи Toyota Mark II
_________________
девятос(2109) -> черебас(2110) -> OPEL ASTRA 92г. ->Carina E седан 94,англичанка,АТ,пробег 336 тыс. ->
Шкода октавия 2001,на палке 1,6 ->ВАГОН 1996 7A на палке ) ->Раф 4,(Гена) 1997 г.АКПП
Габаритные огни

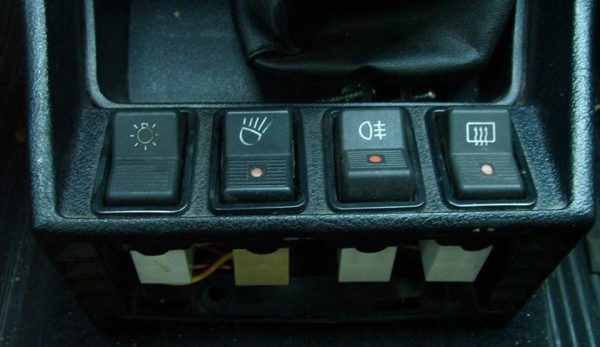

Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.
Габаритные огни включаются трёхпозиционным переключателем, расположенным под рычагом переключения скоростей
На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:
Рекомендуем: Предохранители Opel Vectra B
Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:
Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.
Читайте о ремонте предохранителей ВАЗ-2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/blok-predohraniteley-vaz-2107.html
За работу габаритных огней отвечают предохранители F14 и F15
Не Горят Стоп Сигналы Причины (ТОП 5) – Ремонт и обслуживание автомобилей
5 причин, по которым стоп-сигналы остаются включенными
Неисправный выключатель или датчик стоп-сигнала
- Предохранитель сигнала сломался или окислился.
- Перегорела лампа, установленная в месте стоп-сигнала.
- Сломался механизм включения сигнала.
- Неисправны контакты, которые идут к стоп-сигналу.
- Повреждена проводка. Только последняя причина потребует большого количества сил и времени, сопоставимых с отвозом транспортного средства в ремонт. Остальные причины можно устранить самостоятельно, это не займет много времени.
Осмотрите стопор педали тормоза. Замените лампы, если они тусклые или нити повреждены. Выбирайте новые лампочки того же типа и мощности. В большинстве европейских автомобилей одна и та же лампочка управляет как задним фонарем, так и стоп-сигналом. Такая лампочка имеет двойные нити, поэтому они могут работать независимо друг от друга.
Toyota Carina E
Снимаешь фонарь, товарища с тестером ставишь в зад машины. И пусть смотрит — появится 12v на разьёме, когда давишь на тормоз, или нет.
_________________
Mitsubishi Outlander XL’2008 6B31 «Кролик»
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.
Кстати, простейший пробник делается из иголки, двухцветного светодиода, резистора, провода и крокодила. Оч. удобно.
_________________
Mitsubishi Outlander XL’2008 6B31 «Кролик»
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.
_________________
Было: CARINA E(JPP)SED/LB AT190,CT190,ST191 4A-FE LB, КПП С51
Потом: IKCO Samand. Мечтаю о Toyota Avensis Verso
теперь: KIA SPORTAGE KM 2008г.в. 2.0 бензус на палке
_________________
Было: CARINA E(JPP)SED/LB AT190,CT190,ST191 4A-FE LB, КПП С51
Потом: IKCO Samand. Мечтаю о Toyota Avensis Verso
теперь: KIA SPORTAGE KM 2008г.в. 2.0 бензус на палке
Продолжаю. Вопрос пока открыт.
ОФФ: Сегодня не разъехался с УАЗиком блин. (гололед в итоге оба задницами из колеи не вышли и левые стороны себе побили)
После ДТП заработал стоп, правда только левый, правый так и не горит. Видимо при ударе проводок стал на место, но почему правый не горит?
_________________
Было: CARINA E(JPP)SED/LB AT190,CT190,ST191 4A-FE LB, КПП С51
Потом: IKCO Samand. Мечтаю о Toyota Avensis Verso
теперь: KIA SPORTAGE KM 2008г.в. 2.0 бензус на палке
Продолжаю. Вопрос пока открыт.
ОФФ: Сегодня не разъехался с УАЗиком блин. (гололед в итоге оба задницами из колеи не вышли и левые стороны себе побили)
После ДТП заработал стоп, правда только левый, правый так и не горит. Видимо при ударе проводок стал на место, но почему правый не горит?
При ударе скорее всего не проводок встал на место, а контактная пара куда лампочка вставляется заработала. Проверь там все контакты, может закисло просто.
Проводка на зад идет под обшивкой пола (если не ошибаюсь с водительской стороны), да и не плохо бы элементарно тестером ее прозвонит, на глаз ничего не найдешь.
Спасибо, сейчас приехал домой, смотрю и правый стоп горит.
А по поводу прозвонить, тестера нет, и простейший сделать не из чего.
_________________
Было: CARINA E(JPP)SED/LB AT190,CT190,ST191 4A-FE LB, КПП С51
Потом: IKCO Samand. Мечтаю о Toyota Avensis Verso
теперь: KIA SPORTAGE KM 2008г.в. 2.0 бензус на палке
_________________
девятос(2109) -> черебас(2110) -> OPEL ASTRA 92г. ->Carina E седан 94,англичанка,АТ,пробег 336 тыс. ->
Шкода октавия 2001,на палке 1,6 ->ВАГОН 1996 7A на палке ) ->Раф 4,(Гена) 1997 г.АКПП
_________________
Mitsubishi Outlander XL’2008 6B31 «Кролик»
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.
| Вложения: |
| корма.jpg [ 70.47 КБ | Просмотров: 3227 ] |
Проверьте пружину педали тормоза
Осмотрите электрическую систему
Неисправность светодиодных стоп-указателей
Проверьте выключатель тормоза.
TOYOTA 13702
CE-2650TL1C by Fujitsu Ten

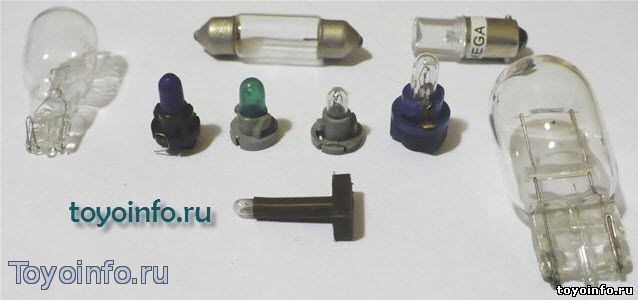

Лампочки которые ставят на Тойота
Лампа Н4 используется в большинстве стандартных фар, с одним отражателем для ближнего и дальнего света. В одной колбе 2 нити накала БЛИЖНИЙ и ДАЛЬНИЙ свет. Обычно перегорает ближний, т.к. он работает намного больше, при этом меняется лампа целиком!
Лампа Н7 используется в леворульных моделях японцев в качестве ближнего и, или дальнего света, в раздельных отражателях. Может использоваться в фарах противотуманного света.
Лампа Н3 используется в фарах противотуманного света . С успехом и небольшой доработкой заменяет японские Н3В. Обычно ставятся в фары установленные в низу бампера.
Лампа Н3с используется в фарах противотуманного света праворуких автомобилей. Если противотуманные фары стоят рядом с фарами головного света.
Лампа Н1 используется в фарах ближнего, дальнего, и противотуманного света. У японцев обычно в варианте противотуманного или дальнего света.
Лампа НВ4 или 9006 используется в ближнем свете. Нюансы такие же как описанные чуть выше.
Лампа Р21W однонитевая. Используется в старых японских автомобилях, и некоторых других более современных недорогих моделях. В СТОП сигналах (если они отдельно от габаритов) поворотах, фонарях заднего хода, задних противотуманных фонарях.

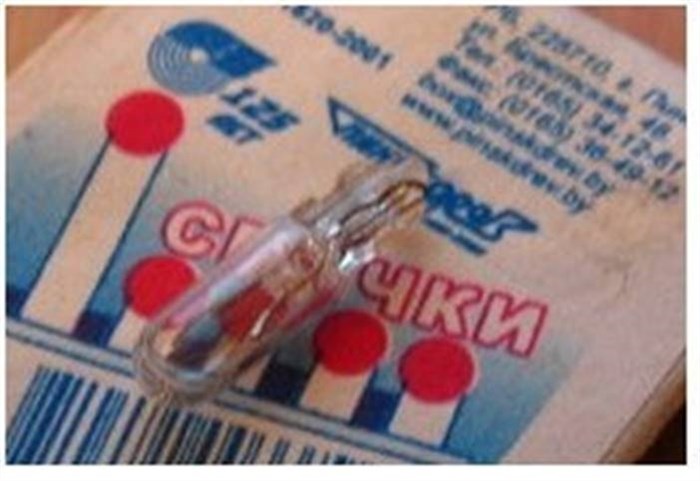

Лампа W1,2W, W2.3W. Безцокольные однонитевые лампы, мощностью 1.2 и 2.3 ватт. Используются для подсветки климат контроля( не во всех моделях японок), рычагов управления АКПП, и индикаторных лампочек на щитке приборов, подсветки бардачка.
Во многих автомобилях с 2005 года выпуск, щиток приборов и климат подсвечиваются светодиодами, а они рассчитаны на весь срок службы автомобиля.
Неисправность генератора автомобиля
Другие причины неисправности стоп-сигналов Снимаешь фонарь, товарища с тестером ставишь в зад машины. И пусть смотрит — появится 12v на разьёме, когда давишь на тормоз, или нет.
Значения некоторых предохранителей
Некоторые обозначения непонятны для автовладельца в виду сокращений и аббревиатур. Вот расшифровки их:
- DOME – контакт постоянного плюса питания аудиоплеера и часов. При сгорании гаснут часы и не играет проигрыватель;
- HAZ-HORN – плавкий элемент защиты клаксона. При сгорании не работает сигнальная система;
- Fan 30 A – контакт вентилятора обдува системы охлаждения двигателя. Если автовладелец заметил перегрев мотора, то нужно проверить антифриз в первую очередь, а затем поменять предохранитель;
- ALT-S – плавкий контакт для защиты генератора. При сгорании плавкого элемента, на приборной панели горит значок аккумуляторной батареи;
- EFI- F. HTR – питание ЭБУ двигателя. Если сгорает эта деталь, то автомобиль не заведется, хотя остальные системы будут в порядке и показывать отличное состояние.
| За что отвечает (обозначение) | Сила тока (А) |
| Усилитель руля электрический (a) | 50 |
| Фары (b) | 40 |
| Управление мотором (c) | 50 |
| Зарядка и обогреватель заднего окна (d) | 100 |
| Омыватель фар (e) | 30 |
| Вентилятор системы охлаждения (f) | 30 |
| ABS #1(g) | 30 |
| ABS #2 (h) | 40 |
| Правые фары (1) | 15 |
| Левые фары (2) | 15 |
| Сигнал (3) | 10 |
| Поворотники и аварийка (4) | 10 |
| Зарядка (5) | 5 |
| Резерв (6) | |
| Индикация режима работа автомата (7) | 15 |
| Кондиционер, магнитола, центральный замок (8) | 15 |
| Замок зажигания АМ2 (9) | 30 |
Как поменять их

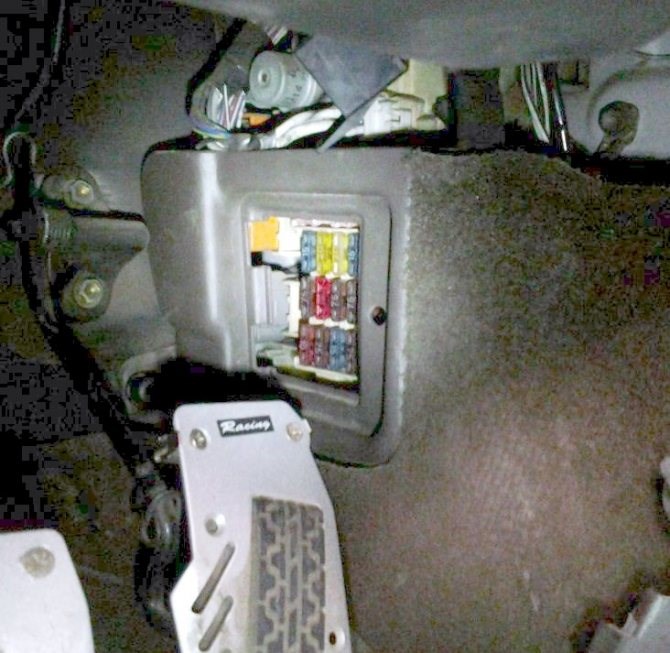

Предохранители и реле Toyota Mark 2 100
Почему по мнению автовладельцев может не гореть лампочка стоп-сигнала
- реле топливного насоса
- реле звукового сигнала
- реле фар
- реле вентилятора
- реле свечей накаливания
- реле отопителя
- реле стартера
Электрическая схема Блок реле расположенный на перегородке левой части моторного отсека.
