Автомобиль ауди с4 оснащен контролем износа тормозных колодок. При износе колодок на панели приборов загорается значок, сигнализирующий водителю о том, что подошло время замены передних тормозных колодок. На панели приборов, не оснащенных БСК, загорается восклицательный знак (тот же самый что и при недостаточном уровне тормозной жидкости),
Контроль колодок выполнен следующим образом.
Рис 1 – Электрическая схема контроля колодок.
Если у вас горят сигнальные лампы износа колодок, а колодки еще в хорошем состоянии, то вам необходимо проделать следующую процедуру.
Поддомкрачиваем перед автомобиля и снимаем передние колеса, можно выворачивать колеса поочередно в стороны, но кому как удобно. Снимаем разъем с левой колодки и прозваниваем тестером целостность колодки. Если все в порядке, то аналогично поступаем и с правой колодкой.
Прозвонив колодки, может оказаться, так что они исправны, а поломка где-то в проводке. А, скорее всего, в отрезке провода под аркой правого или левого колеса, так как на этих участках совершается более частый изгиб при поворотах передних колес.
Рис 2 – Провод контроля тормозных колодок.
Для удобства отыскания неисправности можно вынуть провода из держателей и вытащить их в подкапотное пространство для более детального изучения.
Рис 3 – Разъем контроля левой тормозной колодки.
У меня подозрительным оказался левый провод, так как он выскочил из держателя и какое то время терся об колесо. Можно заметить, что верхний слой изоляции поврежден.
Но, несмотря на видимые повреждения, лучше всего взять тестер в руки и все прозвонить.
Начинаем с разъема левого колеса. Мы знаем, что одна клемма должна сидеть на массе, поэтому одним концом тестера становимся на любой болт на кузове (только не в краске), например на болт крепления бочка омывателя, а вторым концом ищем массу на разъеме. Если ее находим, то идем дальше по цепи. Если нет, то проблема в этом проводе.
Далее позваниваем цепь между левым и правым разъемом. Если цепь не прозванивается, то здесь лотерея, либо в правом, либо в левом, кому как повезет. Я начал с левого, так как на нем визуально был поврежден верхний слой изоляции. Отрезов кусок и прозвонив его, оказалось, что я ошибся, проблема была в правом.
Если цепь между разъемами у вас звонится, то переходим к проверке следующего участка цепи, от правого разъема до панели прибора (6 клеммы зеленого разъема).
Отрезаем неисправный участок и приступаем к его восстановлению.
Рис 5 – Отрезанный провод контроля тормозной колодки.
Моей ошибкой было то, что я отрезал провод в месте сразу за верхним держателем. Совет отрезайте выше, что бы после реставрации место стыка у вас было не под аркой колеса, а в подкапотном отсеке (нет влаги и грязи).
Закатываем чехол у разъема и отрезаем провода. Вначале хотел вытащить клеммы и подпаять новые провода к ним, но что-то не получилось.
Контроль тормозных колодок Audi A6 C4 — ASMOTOR
Щиток приборов (приборная панель), панель приборов Audi A4 б/у, новые купить в Минске и Беларуси, цены Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.
Что означает значок «восклицательный знак»
Неисправность в тормозной системе автомобиля входит в перечень неисправностей, с которыми эксплуатация автомобиля запрещена «Правилами дорожного движения». Кроме того, самому водителю должно быть понятно, что езда с возможно неисправными тормозами может привести к самым печальным последствиям.
Если значок загорелся сразу после запуска двигателя – водителю лучше отложить поездку и заняться проверкой тормозной системы автомобиля. Если же значок загорелся прямо во время движения – водителю необходимо срочно остановиться и проверить тормозную систему.
Примечание: значок «восклицательный знак», расположенный «внутри покрышки» означает низкое давление в шинах автомобиля. Если он появился на приборной панели нужно проверить давление в покрышках в ближайшем шиномонтаже.
Дампы приборных панелей VAG, моя подборка. Мой архив по ремонту Audi
- Зайти в раздел «информация о состоянии машины» бортового компьютера (если он есть) и найти там причину появления значка;
- Проверить уровень тормозной жидкости в бачке под капотом, при необходимости долить жидкость;
- Проверить разъём датчика уровня тормозной жидкости (снять и почистить), случается, что под кожух разъёма попадает грязь или его заливает тормозная жидкость;
- Проверить положение ручного тормоза и его концевик, несколько раз затянуть и отпустить ручной тормоз;
- Проверить состояние тормозных колодок (если это позволяют колёсные диски), большой износ колодок может быть причиной низкого уровня тормозной жидкости;
- Проверить работу тормозов нажатием на педаль (если очень мягкая или очень тугая – на машине лучше больше не ездить до устранения неисправности);
- Если самостоятельно определить причину появления значка «восклицательный знак» не получается – лучше вызывать эвакуатор и везти автомобиль в автосервис, либо постараться найти хорошего мастера-диагноста по вызову;
- Если ближайший автосервис далеко и мастеров по диагностике нет – можно попробовать самостоятельно прочитать ошибки через диагностический разъём автомобиля, через специальный Bluetooth или Wi-fi адаптер. К примеру, очень удобным и популярным является адаптер ELM-327, который можно заказать с доставкой на дом;
Горит восклицательный знак: почему, что делать? Audi A4 (B8) — четвёртое поколение автомобиля ауди а4. Выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах. В данной публикации представлено описание предохранителей и реле ауди а4 б8 со схемами и фотографиями блоков. Выделим предохранитель отвечающий за прикуриватель.

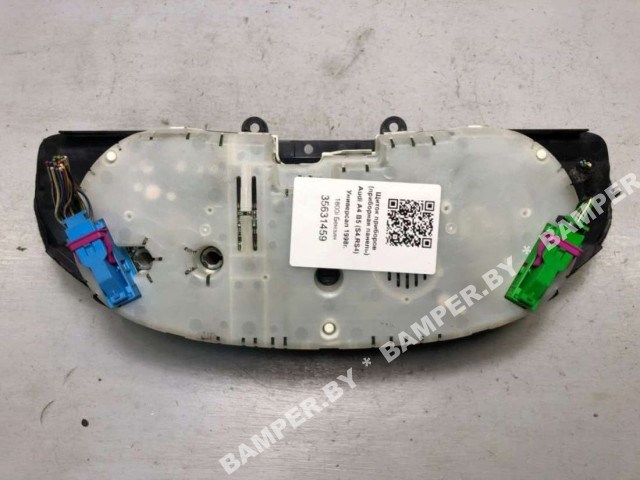

Щиток приборов (приборная панель) к Audi A4, 1999 г.
Щиток приборов (приборная панель) к Audi A4, 2005 г.
Предохранители audi a4 b8 и блоки реле со схемами и расшифровкой
Значения индикаторов на панели приборов В данном видео можете посмотреть места расположения основных представленных блоков реле и предохранителей.
