Диагностика включает в себя сбор признаков неполадок в системе, сканирование электронной системы управления, сброс и проверку всех механизмов и систем на наличие неисправностей в электронном блоке, осмотр всех датчиков, которые отвечают за бесперебойную работу силового агрегата.

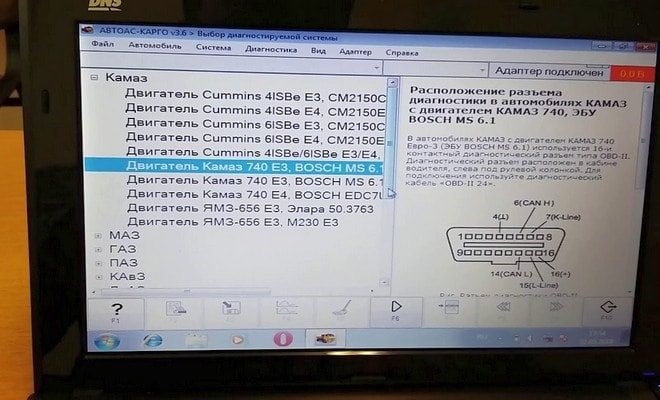

Оборудование и программы для диагностики

Существует несколько сканеров для обнаружения проблем в механизмах транспортного средства, например:

1. Автосканер ДК-5. Это оборудование помогает обнаружить неполадки в работе электронного блока путем считывания и настройки показателей системы управления при помощи компьютера. Этот автосканер можно использовать при температуре до +30°С и относительной влажности воздуха не более 80%.
2. Сканер EDS-24. Это программно-аппаратный комплекс, предназначенный для компьютерной диагностики грузового транспортного средства. Он включает в себя адаптер USB с развязкой гальванического типа, что дает возможность осуществлять проверку систем в условиях низкого напряжения.

Самодиагностика по кодам ошибок КАМАЗ (Euro 3-4): советы, фото и видео

• 221 — поломка в датчике положения педали, которая отвечает за подачу рабочей жидкости;
• 232 — неисправность датчика, измеряющего атмосферное давление;
• 335 — дефекты в проводке выходного каскада управления лампой;
• 231 — сбой в работе датчика давления наддува на электрический блок управления;
• 124 — фиксация некорректного показателя напряжения;
• 345 — некорректная работа передачи сигнала с индикатора давления отработанных газов;
• 113 — проблемы с частотой вращения распредвала;
• 112 — некорректные показатели, поступающие на блок управления от коленвала;
• 246 — сбои в работе датчика температуры;
• 00550 — неисправность штекера ТНВД.

Тормозная система (АБС, EBS, ASR, ESP) КамАЗ-5490. | Автотема При необходимости изменения угла, блок управления осуществляет этот процесс самостоятельно.

Тормозная система (АБС, EBS, ASR, ESP) КамАЗ-5490.

Рабочая тормозная система служит для уменьшения скорости движения автомобиля и полной его остановки, управляется тормозной педалью.

Стояночная тормозная система предназначена для предупреждения самопроизвольного откатывания стоящего автомобиля.

Рукоятка крана управления стояночным тормозом.

Рукоятка крана управления стояночной тормозной системы имеет два фиксированных положения:

При включении стояночной тормозной системы загорается контрольная лампа .

В промежуточных положениях осуществляется притормаживание тягача и полуприцепа.

Вспомогательная тормозная система.

Пользоваться вспомогательной тормозной системой следует во всех случаях для уменьшения скорости и обязательно – при движении на затяжных спусках во избежание перегрева тормозных механизмов.

На затяжных уклонах возможно оптимальное использование тормозящего действия двигателя путем:

Вспомогательная тормозная система работает только при не нажатой педали газа.

Вспомогательная тормозная система автомобиля включает в себя:

• декомпрессионный тормоз. Дополнительный клапан в головке блока цилиндров, связывающий камеру сгорания и выпускной канал, открывается в рабочем такте двигателя, вызывая уменьшение давления компрессии. В результате осуществляется «торможение» двигателем;
• моторный тормоз. При включении моторного тормоза создается противодавление в системе выпуска отработавших газов с помощью дроссельной заслонки.

Действие моторного тормоза зависит от частоты вращения коленчатого вала двигателя. С увеличением оборотов увеличивается мощность и эффективность торможения.

Максимальная частота вращения коленчатого вала двигателя для работы моторного тормоза:

Оптимальный диапазон действия моторного тормоза 1500-2300 мин’1.

При низкой частоте вращения необходимо заранее переключиться на пониженную передачу или воспользоваться рабочим тормозом.

Управление вспомогательной тормозной системой осуществляется тормозной педалью или подрулевым переключателем, расположенным справа от рулевого колеса.

• При срабатывании системы ABS вспомогательная тормозная система отключается.
• При включенной вспомогательной тормозной системе не выключать сцепление и не переключать передачи.
• Не включать вспомогательный тормоз на скользкой дороге во избежание блокировки колес, это грозит заносом автомобиля.

Управление вспомогательной тормозной системой с помощью переключателя.

Положения переключателя управления вспомогательной тормозной системой (в зависимости от комплектации автомобилей).

Тормозная система. Часть 3 / Камаз-4308. Руководство по устройству, техническому обслуживанию и ремонту / Техсправочник / Кама-Автодеталь

• системы поддержания курсовой устойчивости автомобиля, которая определяет степень проворота руля, компенсирует потерю управляемости избирательным притормаживанием необходимого колеса;
• системы против опрокидывания, которая снижает скорость, предотвращая переворачивание автомобиля в различных ситуациях на дороге.

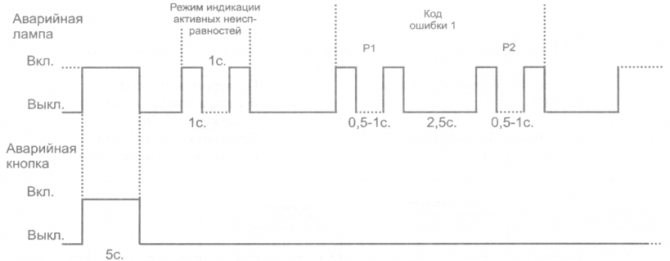

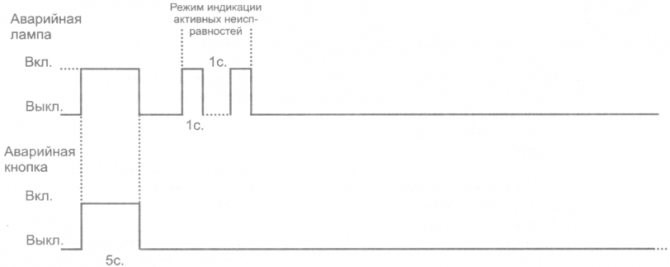

Диагностика АБС НП РУП «Экран» световыми кодами / Устройство, техническое обслуживание и ремонт антиблокировочных и противобуксовочных систем. Учебное пособие КАМАЗ. / Техсправочник / Кама-Автодеталь Выпуску воздуха препятствует двухмагистральный клапан, а неисправный кран аварийного растормаживания создает в энергоаккумуляторах давление воздуха, достаточное для растормаживания стояночного тормоза.

Неисправности пневмопривода стояночной тормозной системы и контура аварийного растормаживания

Если при выключении стояночного тормоза колеса задней тележки не растормаживаются, то причиной этого могут быть неисправности в кране стояночного тормоза, в ускорительном или двухмагистральном клапанах, в энергоаккумуляторах.

Возможно, что засорен, замерз или пережат один из трубопроводов в контуре стояночного тормоза.

В кране стояночного тормоза поломка направляющей пластмассовой тарелки или ненадежность крепления к этой тарелке штока приводят к незатормаживанию стояночного тормоза.

В ускорительном клапане зимой наиболее вероятной причиной нерастормаживания является замерзание конденсата в полости над поршнем.

Если при перемещении рукоятки крана стояночного тормоза не срабатывает один из энергоаккумуляторов, то возможны механические повреждения этого прибора: вмятины в корпусе или заедание толкателя.

Возможна и закупорка трубопровода, по которому подводится воздух к неработающему энергоаккумулятору.

Если штоки тормозных камер при включении энергоаккумуляторов выходят, а автомобиль тормозит недостаточно эффективно, то необходимо проверить ход штоков (он не должен превышать 40 мм) и исправность тормозных механизмов колес.

Накладки тормозных колодок не должны быть изношены и замаслены.

Наиболее частыми неисправностями в контуре стояночного тормоза, как и во всем пневмоприводе, являются утечки сжатого воздуха из-за неисправности уплотнительных колец, манжет.

Важно определить причину утечки, найти неисправный прибор.

К утечке воздуха из-под рукоятки крана стояночного тормоза при растормаживании приводит негерметичное уплотнение штока в направляющей.

Это уплотнение выходит из строя быстрее всего, так как шток совершает возвратно-поступательное и вращательное движение, а диаметр уплотнительного кольца маленький.

Причиной утечки воздуха из атмосферного вывода крана стояночного тормоза не всегда является негерметичность уплотнений в самом кране. Возможно, что неисправен клапан управления тормозами прицепа с двухпроводным приводом.

Как определить неисправный прибор? Заполните пневмопривод сжатым воздухом, включите стояночный тормоз, отсоедините от крана трубку управляющей магистрали, если утечка воздуха из атмосферного вывода будет продолжаться, то неисправен кран стояночного тормоза; если утечка будет наблюдаться из отсоединенной управляющей магистрали, значит, неисправен клапан управления тормозами прицепа.

Если утечка воздуха из атмосферного вывода ускорительного клапана идет и при торможении, и при растормаживании стояночного тормоза, негерметично уплотнительное кольцо атмосферного вывода клапана.

К утечке воздуха через атмосферный вывод прибора при торможении стояночным тормозом приводит потеря герметичности впускного клапана, а при растормаживании — выпускного клапана. В последнем случае не обеспечивается растормаживание задних колес.

Ошибка spn 523613 fmi 16

Использование дополнительного оборудования для удобства

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В механической части неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил. Причиной может быть утечка воздуха из трубопроводов III контура или из атмосферного вывода ускорительного клапана, а также поломка упорного подшипника пружинного энергоаккумулятора. КамАЗ не реагирует на нажатие педали газа По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Преимущества и недостатки электронной педали

Другие поломки Модель имеет колесную формулу 6 на 4 (Фото) при этом ее длина составляет 10,14 метра, ширина равна 2,43 метра, а высота равна 2,99 метра.

Самостоятельное отключение лампочки

Иногда функционирование системы ABS сбивается и в этом случае можно не обращаться за помощью в техслужбу. Для этого существует простой способ. Требуется разогнаться на ровном участке дороги с увеличенной скоростью, а после резко затормозить. Иногда такая процедура помогает восстановить сбившуюся систему и лампочка перестает загораться.

Если же это не помогло, то на помощь смогут прийти только эксперты, которые продиагностируют систему на специальном компьютере и сделают точный вывод почему загорается лампочка АБС. Жалеть денег на такую услугу нельзя, так как от этого зависит безопасность жизни не только водителя, но и пассажиров, которые могут находиться в машине.

Начинающие водители часто пугаются различных ламп, которые вдруг загораются на приборной панели современных автомобилей. Если ABS, то паниковать не стоит. Проблема не самая серьезная, для ее устранения не потребуется больших финансовых вложений.

Читайте также: Тягачи и гиганты: самые мощные грузовики мира, которые впечатляют своими характеристиками. Часть 1

Электронная педаль газа камаз: устройство, принцип управления двигателем, схема

Коды ошибок двигателей с ЭБУ BOSCH

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Отсутствие торможения или неэффективное торможение прицепа при нажатой тормозной педали или включении крана обратного действия с ручным управлением из-за неисправности одинарного защитного клапана, клапана управления тормозами прицепа, разобщительных кранов, соединительных головок. Вышеописанный способ получения ошибок называется способом при помощи блинк-кодов снятия данных с моргающих сигнализаторов Чек. Назначение машины По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

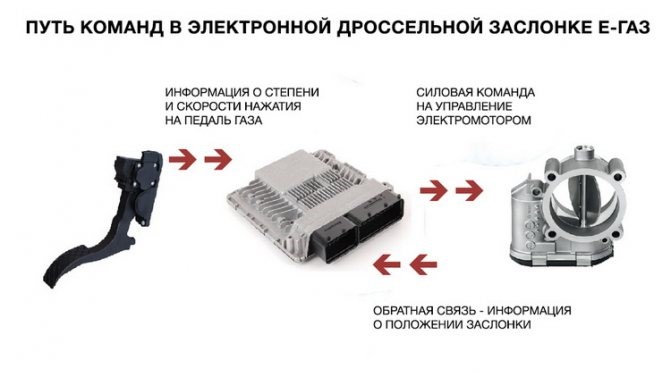

Устройство и принцип работы электронной педали газа

• Компоненты электронной системы управления
• Принцип работы ABS на КамАЗе
• Неисправности системы управления тормозами АБС
• Советы по предотвращению и устранению поломок
• Преимущества грузового автомобиля КамАЗ с системой ABS

Тормоза 14. Медленное заполнение воздухом всех баллонов тормозной системы по причине износа поршневых колец и цилиндров компрессора и дефектов деталей пневматического привода.

Электронная педаль газа камаз: устройство, принцип управления двигателем, схема

СИСТЕМА УПРАВЛЕНИЯ двигателями ф. “CUMMINS” и моделей 740.65-240 и 740.62-280 (КАМАЗ)- электронная (ЭСУД),содержащая микропроцессорный блок управления. На двигателях применяются ТНВД с электронным регулятором или ОАО «ЯЗДА» (см. таблицы 6 и 7 – «Техническая характеристика двигателей»).

ЭСУД предназначена для управления цикловой подачей топлива двигателя в зависимости от режимов работы двигателя, его температурного состояния, регулировочных характеристик и параметров окружающей среды.

Система обеспечивает выполнение следующих функций:

– коррекция цикловой подачи в зависимости от давления наддувочного воздуха;

– ограничение цикловой подачи топлива при достижении предельной температуры охлаждающей жидкости;

– отключение подачи топлива в режиме «горный тормоз»;

– ограничение максимальной скорости автобуса;

– обеспечение аварийного останова двигателя;

– осуществление диагностических функций и передача диагностической информации через диагностический разъем по линии K-line и CAN;

– индикация о неисправности ЭСУД контрольной лампой «CHECK ENGINE»;

– обеспечение взаимодействия с другими системами управления автобуса;

– обеспечение аварийно – предупредительной сигнализации и защиты и др.

Полный перечень выполняемых ЭСУД функций определяется при проектировании изделия, на котором применен двигатель.

– жгуты проводов в комплекте с датчиками, переключателями и разъемами для подключения устройств диагностирования системы в условиях эксплуатации;

– исполнительные механизмы (привод рейки ТНВД, клапан аварийного останова двигателя).

Элементы ЭСУД и их предназначение на двигателях КАМАЗ с ТНВД .

Размещение элементов системы и прокладка моторного жгута проводов на двигателях с ТНВД ф. «BOSCH» представлены на рисунке 51.

В системе используются следующие элементы:

Датчики частоты вращения коленчатого вала (основной и вспомогательный) 0281 002 898 ф. «BOSCH» – индукционные, используются для измерения частоты вращения коленчатого и распределительного валов двигателя.

Датчик измерения частоты вращения коленчатого валаустанавливается в отверстие, выполненное в передней крышке. Для формирования сигналов датчика в качестве индуктора применяется специальный передний противовес коленчатого вала с восемью пазами.

Датчик частоты вращения распределительного валаустанавливается в специальное отверстие, выполненное в картере маховика. Для формирования сигналов датчика в качестве индуктора применяется специальное колесо с шестнадцатью пазами.

Датчик температуры охлаждающей жидкости0 281 002 209 ф. «BOSCH»используется для определения температурного состояния двигателя. Устанавливается в отверстие коробки термостатов системы охлаждения двигателя.

Сигнал датчика используется в функции ограничения цикловой подачи при превышении допустимой температуры двигателя с выдачей предупреждения на диагностическую лампу и корректировку стартовой подачи топлива в зависимости от температурного состояния двигателя.

Не работает педаль газа из-за электропроводки

Двигатель Принцип действия электронной педали немного сложен, но во много раз облегчает управление оборотами двигателя. Такая педаль применяется только на инжекторных автомобилях, так как полностью основана на работе электронных устройств. В состав акселератора входят: педальный модуль, модуль преобразования сигнала и блок управления положением дроссельной заслонки.
