Где находится датчик спидометра на ВАЗ-2110

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Статья в тему: Не заводится ВАЗ 2109: что делать если не крутит стартер

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Не работает спидометр или дергается и прыгает стрелка спидометра: фото и видео решения проблемы

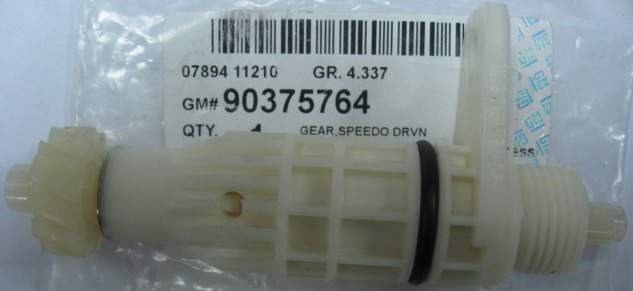

• открутите крепление привода спидометра (гайку вместе с шайбой) ключом на «10»;

• легкими расшатывающими движениями пробуйте вытащить его на себя, если не получается – помогите себе накидным ключом на «14», главное, не выроните шток, в противном случае придется разбирать всю КПП;

• дальнейшие действия зависят от удачи и вашего желания. Можно просто заменить шток (при покупке обязательно сравнивайте его маркировку с вышедшей из строя деталью, так как количество зубьев на шестерне может быть разным), а можно все же попробовать извлечь обломок, особенно, если он пластмассовый: на огне раскалите проволоку и проткните ею обломок, подождите пока проволока остынет и выньте ее вместе с пластмассой. Если внутри остались более мелкие детали, их можно попробовать выковырять шилом или ножницам, в случае неудачи – шток меняется.

Прыгает стрелка тахометра: причины и поиск неисправности В общем, обратился ко мне один человек с жалобами на работу спидометра. Суть в том, что стрелка спидометра периодически начинала жить своей жизнью. То есть, начинала прыгать без причины, а иногда просто ложилась на ноль при движении автомобиля.

Признаки неисправности датчик скорости ваз 2110

Характерные признаки неисправности датчика скорости на автомобиле Ваз 2110 следующие:

• нестабильная работа и неверные показания спидометра, одометра;
• прекращение стабильной работы двигателя на холостом ходу;
• выдаваемые компьютером ошибки (Р0500 – отсутствует сигнал датчика, Р0503 – прерывающийся сигнал датчика).

Перечисленные проблемы могут являться следствием:

• нарушением контакта в разъеме датчика из-за его загрязнения;
• нарушения целостности проводки от датчика к ЭБУ;
• механическая поломка привода ДС (у старых моделей ВАЗ 2110).

Неисправности спидометра ВАЗ 2110 карбюратор

Дальше беремся пальцами за кончик троса и пробуем его крутить, при отсутствии обрывов тросика стрелка спидометра должна начать двигаться (подниматься). Если ТС вращается пальцами слишком свободно, вероятнее всего, трос оборван. Чтобы проверить сам механический спидометр «десятки», необходимо снимать комбинацию приборов.

Если этот вариант вам не помог, посмотрите датчик детонации ваз 2110, возможно причина в нем.

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
2. Неустойчивый контакт разъема изделия и обрыв проводки.
3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

1. Вывешиваем на домкрат переднее колесо транспортного средства.
2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
4. Снимаем прибор с посадочного места.
5. Подсоединяем прибор для измерения напряжения к выводным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Как проверить датчик скорости ВАЗ 2110, спидометр 2110

Почему не работает спидометр на ВАЗ 2110, 2111, 2112

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В вопросе замены нет ничего сложного, подробно процедура описана ниже видео опубликовано пользователем Инзилем Назмутдиновым. Для его замены придется распаять схему, что под силу не каждому автолюбителю, поэтому рекомендуется обратиться в автосервис к автоэлектрику. Дергается стрелка спидометра приора — Автомобильный портал AutoMotoGid По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Датчик скорости ВАЗ 2110: где находится, неисправности, самостоятельный ремонт.

• не отклоняется от нуля, то есть, совсем не показывает скорость;
• зависла в одном положении, не двигается ни в одну сторону;
• скачет, резко меняя показания, при этом показываемая скорость не соответствует действительности.

Не работает спидометр на ВАЗ-2112 16 клапанов – Taxi Bolt В общем, все решилось заменой датчика скорости и обработкой коннектора средством для контактов

Стрелка тахометра дергается: причины неисправности

В процессе эксплуатации автомобиля можно столкнуться с тем, что дергается стрелка тахометра. Как правило, если скачет стрелка на тахометре, это указывает на неисправности двигателя, его систем или самого тахометра.

Если по ощущениям двигатель работает нормально (не троит и не дергается на разных режимах, нет провалов мощности и т.п.), тогда проверять нужно сам тахометр.

Неисправности тахометра

1. Плохой контакт, повреждения проводки, потеря сигнала от датчика на двигателе. Для обнаружения следует проверить проводку (прозвон мультиметром). Также следует проверять и зачищать контакты, так как возможно их окисление.
2. Нехватка питания. В этом случае проверяется напряжение на проводах «+» и «-», а также отдельно проверяется «масса».
3. В ситуации, когда плавает стрелка тахометра или стрелка не может опуститься в нулевое положение на приборе, неисправным может отказаться сам датчик. Это указывает на необходимость проверки датчика и его замены.
4. На цифровом тахометре к неточности данных может привести поломка микросхемы или самого экрана. При этом дисплей обычно не ремонтируется, сразу выполнятся замена на новый экран.
5. Бывает так, что стрелка тахометра прыгает только на холостом ходу. В этом случае нельзя исключать неполадки трамблера и его контактов. Параллельно следует проверять конденсатор трамблера (установлен на крышке). Указанный элемент достаточно часто «пробивает», в результате чего тахометр также не может работать нормально.

Еще прыгает стрелка на тахометре или стрелка тахометра хаотично скачет по причине разрывов в цепи системы зажигания. В этом случае цепь зажигания следует полностью проверить, чтобы исключить вероятность сбоев в работе тахометра по этой причине.

Прыгает тахометр: неполадки двигателя и его систем

В ряде случаев тахометр и его проводка могут быть полностью исправными, однако на разных режимах работы ДВС (холостой ход, низкие, средние или высокие обороты) стрелка тахометра начинает прыгать и дергаться. Данные симптомы указывают, что возникли проблемы с двигателем и его системами. Обычно водитель также замечает сбои в работе мотора.

Чаще всего тахометр скачет по причине проблем с зажиганием. Например, даже банальные неполадки ВВ – проводов (износ, повреждение проводов) или неисправности свечей зажигания, а также ряд других неполадок по зажиганию приведут к тому, что стабильность работы мотора нарушается.

Рекомендуем также прочитать статью о том, что такое одометр. Из этой статьи вы узнаете, чем отличаются спидометр и одометр, а также какое назначение и особенности имеет данное устройство.

Тахометр на автомобиле: виды и особенности

• стрелка указателя;
• градуированная шкала;
• электромагнитная катушка с экранированной обмоткой;
• проводка для передачи данных от датчика коленчатого вала на тахометр;

Как проверить датчик скорости ВАЗ 2110 Аналоговые тахометры имеют индукционную магнитную катушку, при этом обороты показывает стрелка тахометра, которая перемещается по шкале. Цифровой тахометр отображает информацию на ЖК-дисплее. Количество оборотов передается за счет работы магнитного датчика, фиксирующего прохождения определенной точки коленчатым валом.

Причина неработающего спидометра

Долго причину искать не пришлось. После демонтажа датчика скорости все стало очевидно

Как видим, сильная коррозия привела к тому, что третий контакт отгнил вовсе. К этому привел предыдущий некорректный ремонт. Судя по всему, в разъеме был ненадежный контакт. И вместо замены разъема или его ремонта, в него был вставлен отрезок медной проволоки

Это не позволило герметично соединить коннектор и влага быстро сделала свое дело. Вот извлеченный из коннектора третий контакт

В общем, все решилось заменой датчика скорости и обработкой коннектора средством для контактов

Ну а процесс замены датчика – это уже совсем другая история, о которой можно почитать здесь.

Признаки неисправности

Цена замены

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

У владельцев автомобилей ВАЗ десятого семейства, обслуживающих своих железных коней самостоятельно, нередко возникает вопрос, где находятся датчики 2110. Одна из важных деталей, пришедшая на смену устаревшему тросовому приводу, датчик скорости ВАЗ 2110. Устройство По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Почему датчик скорости ваз 2110 выходит из строя

Видео «Устранение неисправностей тахометра» До 2006 года на ВАЗ-овских автомобилях применялись механические устройства в виде особых вставок между тросами указателей скорости и выходами шестерен КПП.

Прыгает и дергается стрелка спидометра

В этой ситуации нам в очередной раз поможет диагностический адаптер. Стоит он копейки, но при грамотном подходе выручает очень часто.

Суть в том, что на автомобилях с системой управления двигателем, сигнал с датчика скорости подается параллельно на панель приборов и на блок управления двигателем (ЭБУ). А в некоторых случаях на ЭБУ, а с ЭБУ уже на панель приборов.

Вот я красным нарисовал для наглядности

А как я всегда говорю — при подключении адаптера к диагностическому разъему, мы начинаем видеть все «глазами ЭБУ».

Поэтому тут уже не сложно догадаться, как определить направление поиска причины прыгающей стрелки спидометра.

Человек едет за рулем и следит за спидометром. Я сижу рядом и слежу за показаниями скорости в диагностической программе.

Если стрелка спидометра прыгает, а график скорости в программе ровный, значит проблема в направлении панели приборов.

А если стрелка дергается, и график тоже с «провалами», значит проблема в направлении датчика скорости и его привода.

Именно так произошло и в нашем случае. Вот эти провалы означают нестабильный сигнал с датчика скорости.

Значит лезть в панель приборов не имеет смысла. Необходимо двигаться в сторону датчика скорости.

Поиск поломки

Как проверить датчик скорости ВАЗ 2110?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Желательно при отключении запомнить распиновку контактов на штекере, чтобы правильно подключить девайс. Какие еще могут случиться неполадки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Разновидности тахометров

• Вышел со строя моторчик в приборной панели.
• Обрыв проводов, идущий от комбинации приборов к датчику скорости.
• Вышел из строя датчик скорости, что считается самой распространенной неисправностью. Датчик скорости находится под капотом автомобиля.

Признаки поломки прибора Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.
