О чём свидетельствуют скачки тахометра на больших оборотах?

Если с этими элементами видимых проблем не обнаружено, то стоит ехать к автомеханикам. Промедление, не реагирование на такой сигнал, как нестабильная работа тахографа, может привести к серьёзным поломкам цилиндро-поршневой системы автомобиля и дорогостоящему ремонту.

Диагностикой и самостоятельным ремонтом, если плавает стрелка тахометра, лучше не заниматься. Стоит довериться специалистам, которые с помощью специального оборудования выявят и устранят причины сбоя.

Тахометр информирует водителя о частоте вращения коленчатого вала двигателя, позволяя выбрать наиболее выгодный режим работы для двигателя. Если прыгает стрелка тахометра, то водитель не получает достоверной информации. Об устройстве тахометра, его разновидностях, типичных неисправностях и способах их устранения рассказывается в данной статье.

Что делать, если стрелка тахометра прыгает

• подачи напряжения на лампу подсветки (белый);
• соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
• контакта с прибором датчика давления масла (серый с чёрной полосой).

Подключение тахометра 2106 в систему электрооборудования Подключение современных электронных тахометров:

Возможные неисправности

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

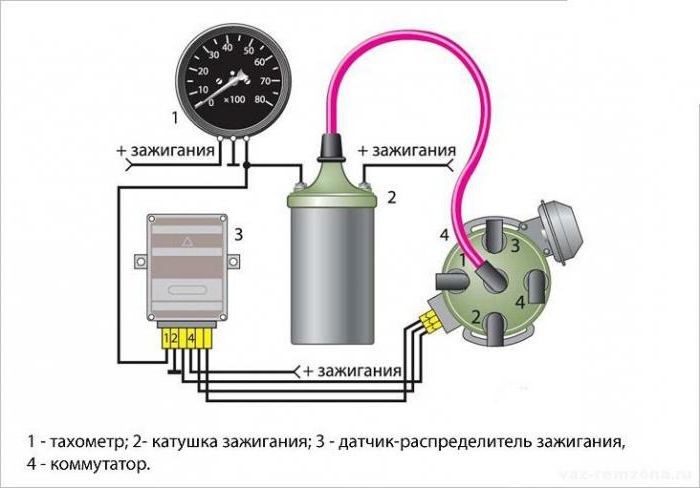

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Прыгает стрелка тахометра при включении зажигания и на холостых оборотах

1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
3. Белый с черной полоской – соединение с массой автомобиля.
4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

Почему прыгает стрелка тахометра на ВАЗ 2106? Тут потребуется полная диагностика мотора с применением соответствующего набора оборудования, иначе последствия могут привести к более серьёзным поломкам. Особенно это касается дизельных двигателей, где нет системы зажигания, а значит и тахометр является совершенно самостоятельным прибором контроля и даже диагностики.

Причины из-за чего скачет стрелка тахометра

У тахометра, как и у любого измерительного прибора, есть крайние положения шкалы, каждому из которых соответствует определённый уровень сигнала.

Если где-то в схеме хаотически меняется напряжение в результате помех или отказа отдельных элементов, стрелка будет пытаться отследить эту болтанку, отчего и дёргаться.

Проблему придётся локализовать и лечить, поскольку вполне возможно, что она касается не только тахометра.

Не относится к неисправностям одиночное отклонение стрелки прибора в цифровой системе от нуля до максимума при включении зажигания. Так было принято контролировать исправность индикаторов шагового типа при инициации приборной панели.

Зажигаются и гаснут все индикаторы, стрелки спидометра и тахометра, в том числе виртуальные, делают полное отклонение.

Неисправности тахометра

Цифровые приборы очень надёжны и редко отказывают, а их ремонт требует дополнительного оборудования, в частности, желательны осциллограф и сканер.

• со временем изменяются параметры отдельных электронных элементов, что ведёт к нестабильной работе на грани отказа (эффект мерцания);
• окисляются контакты проводки и разъёмов;
• появляются трещины в печатных проводниках и обмотках миллиамперметра;
• не совсем корректный подбор номиналов радиоэлементов при переходе от контактных систем зажигания к электронным приводит со временем к нестабильной работе.

Иллюстрацией последней проблемы может служить частый дефект старых тахометров, которые продолжали применяться на автомобилях ВАЗ и ГАЗ после появления коммутаторов в системе зажигания.

Обычно ремонт сводится к удалению ограничительного стабилитрона во входной цепи прибора или изменению номиналов RC-делителя импульсного напряжения.

Неисправности в двигателе и системах

Если скачки стрелки тахометра сопровождаются нарушениями в работе двигателя, то это означает начало отказов в работе катушек зажигания, свечей или высоковольтных проводов.

Проще всего локализовать проблему способом замены элементов или перестановкой их между цилиндрами.

Все входные сигналы можно исследовать при помощи осциллографа в составе мотор-тестера. Но нерегулярность сбоев и их пограничный характер вызовут затруднения.

Поэтому проще, например, подменить временно коммутатор на заведомо исправный, чем анализировать его работу, а ремонтировать электронные блоки не всегда оправдано экономически.

Не всегда скачки стрелки могут означать некорректную работу электроники. Она может совершенно правильно отображать колебания коленчатого вала из-за проблем в системе питания или даже механической части.

Тут потребуется полная диагностика мотора с применением соответствующего набора оборудования, иначе последствия могут привести к более серьёзным поломкам. Особенно это касается дизельных двигателей, где нет системы зажигания, а значит и тахометр является совершенно самостоятельным прибором контроля и даже диагностики.

Прыгает стрелка тахометра: причины, поиск неисправности, что делать, пошаговая инструкция решения проблемы

• датчик, преобразующий измеряемую величину в электрический сигнал;
• блок обработки и преобразования данных в электронном виде;
• устройство отображения информации в понятном для человека формате.

Переделка тахометра ваз 2106 под инжектор Обедненная топливовоздушная смесь становится причиной того, что стрелка тахометра прыгает. При возникновении засора пропускная способность топливного канала карбюратора снижается. Во впускной коллектор поступает обедненная смесь.

Схема подключения тахометра ВАЗ | 2 Схемы

Схема подключения тахометра ВАЗ-2106

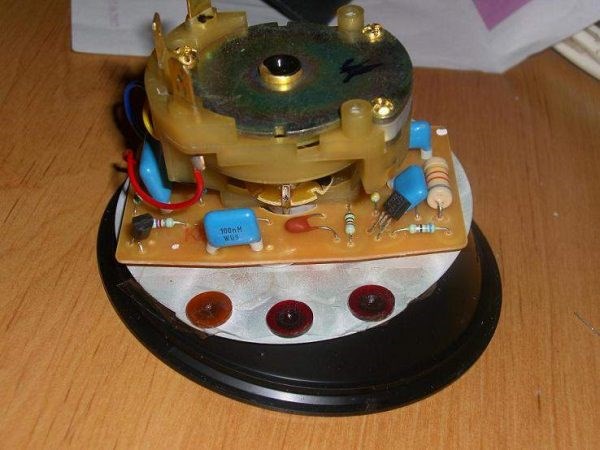

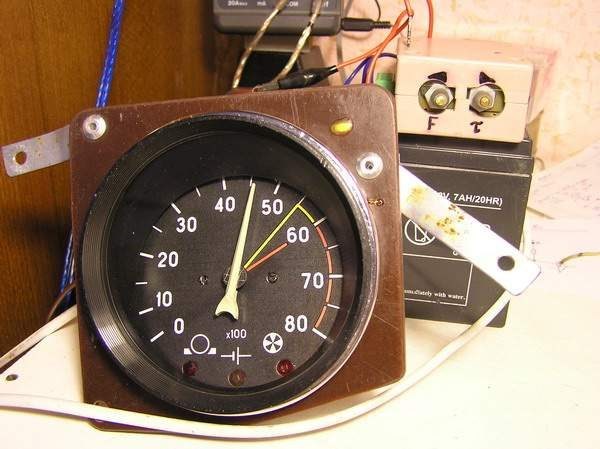

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

Тахометр ВАЗ-2106: схема подключения, что делать, если прыгает стрелка или не работает

Тахометры для карбюраторных автомобилей ВАЗ

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

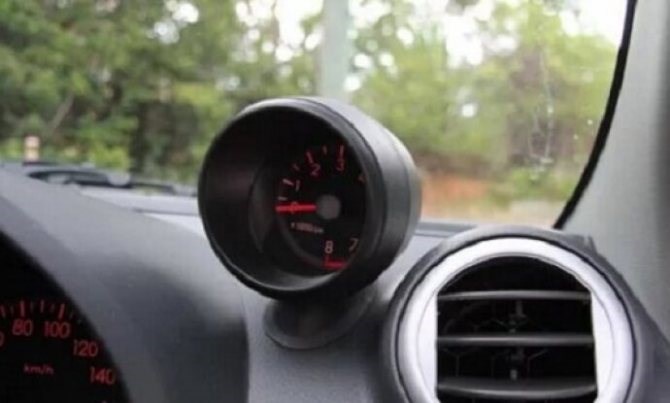

Да и готовить место для установки не нужно черный пластик очень хорошо смотрится в салоне Оки или копейки. Тахометрами в технике принято называть приборы для измерения частоты вращения какой-либо детали, в случае автомобиля это коленчатый вал двигателя. Возможные неисправности и способы их устранения По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Характеристики тахометра

• стрелка указателя;
• градуированная шкала;
• электромагнитная катушка, у которой обмотка экранированная;
• кабеля для передачи информации с коленчатого вала.

Не работает, причины Тахометр, предназначенный для такого двигателя, разумеется, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля. На иностранных автомобилях часто ставят цифру, указывающую на число цилиндров.

Стрелка тахометра дергается — причины

В некоторых случаях определить почему прыгает стрелка тахометра автомобилист может самостоятельно. Для этого обращают внимание на работу силового агрегата. Если стрелка прыгает при изменении числа оборотов, значит изделие исправно. Можно подключить заведомо рабочий прибор. Если показания не изменились, значит нарушена работа систем двигателя внутреннего сгорания.

Неисправность непосредственно тахометра

Если стрелка тахометра прыгает, сбрасывают его показатели. Для этого нажимают кнопку на задней панели.

Существует несколько неисправностей при которых стрелка прыгает:

• перегорание провода, в результате электрические импульсы подаются нестабильно;
• окисления на контактах соединения с электропроводкой;
• нарушение работоспособности катушки;
• подклинивание стрелки.

При наличии неисправностей тахометра заменяют его заведомо рабочим. После этого прибор будет работать в нормальном режиме.

Неполадки двигателя и его систем

Если стрелка прыгает на рабочем тахометре, выявляют причины неисправности двигателя внутреннего сгорания. Для этого проводят ряд диагностических мероприятий. Силовая установка работает неустойчиво по нескольким причинам.

Неисправна катушка зажигания

Поломка возникает на карбюраторных и инжекторных двигателях. Признаком нарушения в работе катушки может быть наличие масляных подтеков. Их появлению способствует перегрев детали.

При проверке осматривают изделие на предмет наличия трещин на изоляторе. Если изолирующий материал треснут, искра периодически пробивает на корпус детали. При этом система зажигания работает нестабильно и стрелка тахометра прыгает.

Точно диагностировать неисправность катушки зажигания можно с использованием специализированного оборудования. Потребуется обратиться на станцию технического обслуживания. Самостоятельно можно заменить деталь заведомо рабочей.

Поломка ТНВД

В дизельных агрегатах топливо подается в рабочие цилиндры под высоким давлением. Неправильная работа топливного насоса высокого давления приведет к тому, что стрелка тахометра будет прыгать.

Для диагностики деталей ТНВД используют стенд. Самостоятельная настройка узла без применения оборудования невозможна.

В некоторых случаях причиной того, что стрелка тахометра прыгает, может быть засор топливных форсунок. Такая неисправность чаще случается на дизельных и инжекторных моторах.

Дизель дымит синим или сизым дымом — узнать причины поломки и как это исправить можно из нашей статьи по ссылке.

Пробой бронепровода

Искра от распределителя зажигания к свече подается по бронепроводу. Нарушение целостности его изоляции приводит к пробою искры на массу.

Датчик Холла

• запустить силовую установку в темное время суток;
• открыть капот автомобиля для получения беспрепятственного доступа к бронепроводам;
• отключить освещение.

Фотогалерея Прыгала ли стрелка тахометра на вашем автомобиле? Что стало причиной некорректной работы прибора? Напишите в комментариях. Поделитесь статьей в социальных сетях и сохраните ее в закладках, чтобы при необходимости сразу найти нужную информацию.
