Стоп-сигналы (автомобили до 08.2001) — Pinpoint-тесты Ford Focus 1

ЗАМЕНИТЕ плавкий предохранитель F54. Если плавкий предохранитель F54 снова выходит из строя, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

R2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА УЧАСТКЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F54

2 Измерьте напряжение между плавким предохранителем F54 и «массой».

• Измерительный прибор показывает напряжение аккумулятора?

R3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ СТОП-СИГНАЛОВ

3 Измерьте напряжение на штыре 3 C444,.

• Измерительный прибор показывает напряжение аккумулятора?

ОТРЕМОНТИРУЙТЕ электрическую цепь 15-LG23. ПРОВЕРЬТЕ правильность работы системы.

R4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

3 Используйте подходящий провод в качестве перемычки между штырями 3 и 1 разъема C444.

ЗАМЕНИТЕ переключатель стоп-сигналов. ПРОВЕРЬТЕ правильность работы системы.

Автомобили с Электронной программой устойчивости (ESP): Перейдите к R5

Автомобили без Электронной программы устойчивости (ESP): ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LG14A (зелено-красную) или 15S-LG14B (зелено-красную). ПРОВЕРЬТЕ правильность работы системы.

4 Проверьте напряжение на штыре 3 C1014 BJB.

• Измерительный прибор показывает напряжение аккумулятора?

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LG14B, 15S-CF58 или 15S-CF58A. ПРОВЕРЬТЕ правильность работы системы.

4 Используйте подходящий провод в качестве перемычки между штырями 3 и 4 разъема C1014 BJB.

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LG14A. ПРОВЕРЬТЕ правильность работы системы.

3 Проверьте напряжение на штыре 1 C1014 BJB.

• Измерительный прибор показывает напряжение аккумулятора?

ОТРЕМОНТИРУЙТЕ электрическую цепь 15-CF58. ПРОВЕРЬТЕ правильность работы системы.

2 При помощи омметра измерьте сопротивление между штырем 2 разъема C1014 BJB и «массой».

ЗАМЕНИТЕ реле стоп-сигналов. ПРОВЕРЬТЕ правильность работы системы.

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-CF71, если необходимо ЗАМЕНИТЕ модуль электронной программы устойчивости (ESP). ПРОВЕРЬТЕ правильность работы системы.

1 Отсоедините Плавкий предохранитель F1.

2 ПРОВЕРЬТЕ Плавкий предохранитель F1.

ЗАМЕНИТЕ плавкий предохранитель F1. Если плавкий предохранитель F1 снова выходит из строя, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы.

2 Измерьте напряжение на плавком предохранителе F1.

• Измерительный прибор показывает напряжение аккумулятора?

ОТРЕМОНТИРУЙТЕ электрическую цепь 15-DA3, если необходимо ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы.

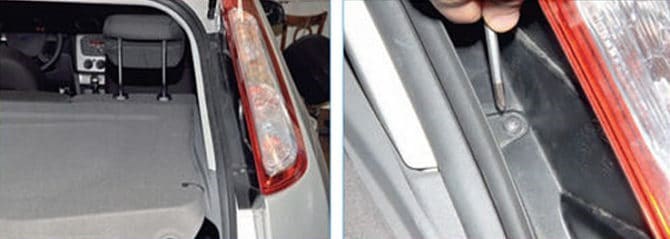

10.9. Ford Focus II. Снятие заднего фонаря, замена ламп — «ВАЖНО ВСЕМ» — автотранспортный портал

Расположение предохранителей на Форд Фокус 2

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Нажимая на колбу лампы указателя поворота, утапливаем ее в патрон, поворачиваем по часовой стрелке. Для демонтажа кожуха требуется отвернуть гайки, а затем удалить из плафона печатную плату с лампами. Схема проводки форд фокус 2 рестайлинг По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не Горят Стоп Сигналы Форд Фокус 1. Причины неисправности | ✨Мир света

1. Установить машину на ровной местности.
2. Отключить клеммы от аккумуляторной батареи.
3. Демонтировать крышку блока, отсоединив фиксаторы.
4. При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
5. Далее следует отключить клеммы контактных групп от платы прибора.
6. После этого, модуль можно полностью отключить от автомобиля.

Не Горит Задний Ход Форд Фокус 3 Седан © Визуальная проверка Номера предохранителей Ford Focus 2 рестайлинг

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

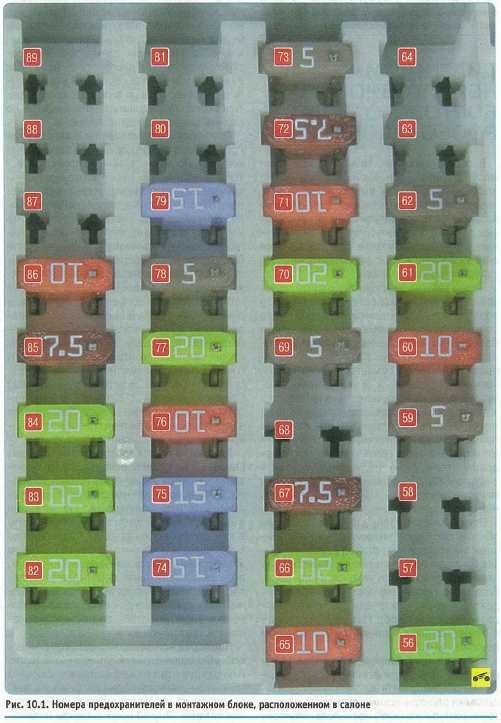

Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1.

Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

Снятие и замена монтажных блоков предохранителей

Необходимый инструмент: плоская отвертка. Для снятия монтажного блока, расположенного в салоне, выполните следующее. 1. Отцепите провод от «минусовой» клеммы аккумулятора.

2. Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.

4. Снимите вещевой ящик в сборе с корпусом (см. тут).

7. …и отсоедините колодку жгута проводов от монтажного блока. 8. Аналогично отсоедините остальные колодки от монтажного блока.

9, Извлеките из корпуса монтажного блока два держателя жгутов проводов.

10. Отожмите два фиксатора крепления монтажного блока…

11. …и снимите монтажный блок с автомобиля.

12. Установите монтажный блок в порядке, обратном снятию.

В связи с большим количеством одиночных проводов, присоединяемых к монтажному блоку, расположенному в моторном отсеке, и потребностью в специальной карте их расположения работу по снятию и установке монтажного блока проводите на специализированной станции технического обслуживания.

Лампа заднего хода форд фокус 2. Как снять фонарь заднего хода на Форд Фокус 2 хэтчбек

Электрическая схема автомобиля ФОРД ФОКУС

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В качестве примера можно привести сдвоенные круглые стопы культового автомобиля Nissan Skyline, стилизованные под флаг Великобритании фонари Mini, крестики Jeep Ренегад, глаза улитки , выглядывающей из-за запаски Land Rover Freelander, и др. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на минут с последующей их установкой обратно. Как Поменять Прикуриватель На Форд Фокус 2 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Меры профилактики

1. Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
2. Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
3. Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
4. Подключите клеммы АКБ на место. Протестируйте работу оборудования.

Причины поломки прикуривателя Форд Фокус 2 Большинство автопроизводителей в конце прошлого века стали оборудовать свои модели авто системами сигнализации об экстренном торможении. При таком оснащении во время резкого нажатия на педаль тормоза, если скорость машины превышает 50-60 км/ч, стоп-сигналы работают в режиме интенсивного мигания (его частота в этом случае будет в несколько раз выше, чем у «аварийки»).

Проверка работоспособности

При обнаружении поломки требуется произвести проверку:

Датчик-лягушка

1. Установить автомобиль на смотровую яму или эстакаду.
2. Заглушить двигатель и зафиксировать машину стояночным тормозом или противооткатными упорами.
3. Осмотреть картер коробки скоростей, датчик располагается на тыловой стенке. На части агрегатов рядом устанавливается сенсор определения скорости, который передает сигнал электронному спидометру.
4. Снять штекер с разъема датчика и осмотреть контакты.
5. При помощи отрезка провода или скрепки замкнуть металлические элементы внутри колодки.
6. Включить цепь зажигания. Если проводка находится в исправном состоянии, то должны сработать сигнальные лампы.

Включение сигнализаторов указывает на неисправность датчика управления, который требуется выкрутить из картера и заменить. Если индикаторы не загорелись, то причиной дефекта может стать сенсор или электропроводка.

Для тестирования датчика используется лампа, рассчитанная на напряжение 12 В, установленная в патроне с коммутационными кабелями. Индикатор присоединяется к клеммам сенсора при включенной передаче заднего хода и активном зажигании. Если лампа не включилась, то датчик нуждается в замене или регулировке.

Целостность цепи

Регулировка выключателя на КПП

Если в конструкции датчика не предусмотрена контргайка, то корректировка положения производится шайбами. Толщина пакета прокладок подбирается опытным путем при включенной задней скорости. Следует помнить, что большое количество шайб сокращает длину резьбы, удерживающей корпус сенсора в картере.

На автоматических коробках встречается датчик заднего хода, совмещенный с индикатором нейтрального или стояночного положения. Дополнительная индикация необходима для разрешения запуска двигателя только при разомкнутой кинематической цепи. Подобная конструкция используется на части трансмиссий, также встречается переключатель в селекторе, который регулировке не поддается.

1. Демонтировать штекер и определить назначение контактов по маркировке или электрической схеме автомобиля.
2. Включить зажигание и перевести рычаг селектора в положение движения на задней передаче.
3. Вращением датчика добиться момента выключения сигнальных огней и отметить положение корпуса сенсора относительно картера метками, нанесенными мелом. Для проверки используется контрольная лампа с внешним источником питания, которая подключается к контактам реверса.
4. Подсоединить лампу к оставшимся контактам и медленно закрутить корпус до момента включения нити накала. Отметить положение мелом на кожухе сенсора и картере коробки.
5. Установить переключатель в промежуточное положение между найденными позициями. При корректной регулировке при переводе рычага в позицию R (движение назад) будет включаться светотехника на корме машины, а при положениях P и N станет доступна возможность запуска мотора.

Полезные советы по обслуживанию ЭБУ Форд Фокус 1

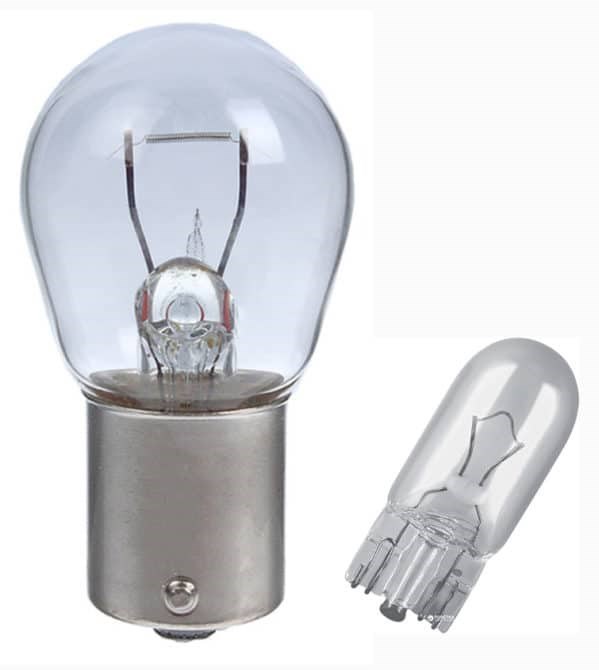

Лампа заднего хода Форд Фокус 2 p21w Замена лампочки заднего хода на Ford Focus 2 хэтчбэк и как снять плафон

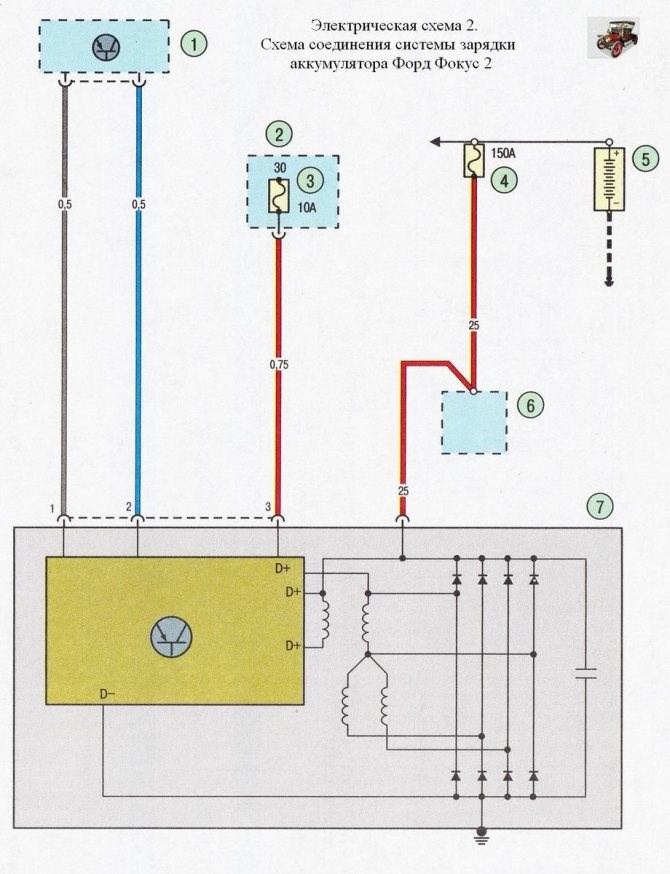

ЭЛЕКТРОСХЕМА ФОРД ФОКУС 2 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

Проблема решается путем снятия пластиковой обшивки и замены электрического замка. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам.

На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях.

Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на минут с последующей их установкой обратно.

После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на схема электрооборудования форд фокус 2 рестайлинг автор видео — SPN.

Меры профилактики Что необходимо знать об электросети: Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети. Подключение и отключение АКБ возможно только при отключенном зажигании.

Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом. При замене предохранителей следует использовать только детали, предусмотренные производителем авто.

Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.

Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи. При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт.

Каталог заменителей

1. не забивать на проблемы с электрикой (что-то коротит и т.п.)
2. при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе
3. не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора
4. не допускать попадания влаги и масла в ЭБУ
5. внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы – съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)
6. не давать лазить тем, кто в них не разбирается

Расшифровка блока предохранителей под капотом R3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ СТОП-СИГНАЛОВ
