Из за чего не работает датчик аккумулятора 2107

Для визуального контроля над состоянием электрооборудования автомобиля и в частности зарядки аккумуляторной батареи в щиток приборов ВАЗ 2107 встроен датчик зарядки аккумулятора ВАЗ 2107 и контрольная лампа заряда батареи.

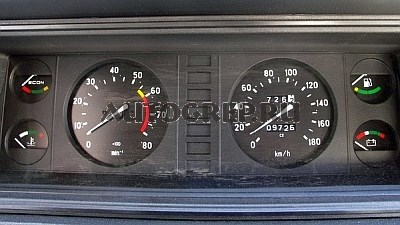

Фото щитка панели приборов автомобиля ВАЗ 2107. Вольтметр бортовой сети находится в правом нижнем углу щитка. Лампочка зарядки аккумулятора находится в центральном блоке, третья сверху.

Этих двух указателей водителю вполне достаточно, чтобы контролировать состояние бортовой сети автомобиля.

При включении зажигания контрольная лампа заряда загорается, а стрелка датчика зарядки батареи поднимается в белую зону. После пуска двигателя, при исправном генераторе и цепи электрооборудования, контрольная лампа гаснет, а стрелка датчика зарядки аккумулятора (вольтметра) поднимается в зеленую зону.

Однако эти два указателя не всегда «дружат» между собой и водителю бывает трудно оценить реальную ситуацию с зарядом аккумуляторной батареи. Например, лампа заряда потухла, а датчик зарядки не входит в зеленую зону и прочие варианты.

Для того, чтобы лучше понимать взаимодействие всех элементов в цепи зарядки, владельцам ВАЗ 2107 нужно представлять их работу и знать, как выглядит схема зарядки аккумулятора ВАЗ 2107.

С ростом оборотов двигателя растут и обороты якоря генератора, что ведет к повышению напряжения,

которое необходимо удерживать в заданных пределах. Для регулировки напряжения генератор оснащен реле зарядки аккумулятора ВАЗ 2107, в задачу которого входит удерживать напряжение порядка 13.7 – 14.2 V.

В случаях , когда наблюдается пониженное или повышенное напряжение, то реле зарядки аккумулятора ВАЗ 2107 подлежит замене, так как оно не ремонтопригодно.

При подозрении на неисправный реле-регулятор нельзя для проверки заряда снимать клеммы с батареи, так как это может привести к отказу как самого реле зарядки, ЭБУ и иных устройств электроники автомобиля.

Фото щитка панели приборов автомобиля ВАЗ 2107. Вольтметр бортовой сети находится в правом нижнем углу щитка. Лампочка зарядки аккумулятора находится в центральном блоке, третья сверху.

Не работает датчик зарядки ваз 2107

• неисправность реле-регулятора;
• обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
• обрыв ремня генератора.

Схема подключения контрольной лампы генератора Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Предупреждение: чтобы избежать выхода из строя ЭБУ и реле регулятора, запрещается при работающем двигателе снимать клеммы АКБ.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

ВАЗ-2107, нет зарядки: причины, возможные поломки, способы устранения неполадок

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Генератор ВАЗ 21074 инжектор: неисправности и способы их устранения Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

Parts

У меня в конце статьи взрыв мозга! Может я не так понял, но из прочитанного заключил, что с генератора, а именно, со щеток кидаем провод к реле на контакт 67, и с контакта 15 кидаем провод опять на генератор, а именно на шпильку с резьбой М8, куда подходят 2 толстых провода. Так? Я все правильно понял?

так, тут по точнее надо бы. если у тебя провод с щеток идет в диодный мост, то нужно из щеток в 67 а 15 в провод который в щетки втавлялся. если нет, то идет провод с щеток в 67 а 15 идет к к той шпильке. Но в том и в том случае что провод что шпилька, это выход +.

да все верно. делаешь так. а в схеме написанно что на предохранитель. м8 это и есть выход + на предохранитель и на акум)) таблетка это все тожде самое просто более короткий вариант.

да все верно. делаешь так. а в схеме написанно что на предохранитель. м8 это и есть выход + на предохранитель и на акум)) таблетка это все тожде самое просто более короткий вариант.

Сделал — не получилось. Зарядка 18,5 фигачит!

Нет, реле новое, с ним все в порядке. Такая схема подключения не верная для этой модели авто.

Надо смотреть каково напряжение, а если стрелка лежит полностью — может быть не так и хорошо, так как при полном лежании стрелки — это перезаряд. Потому ярко светила лампочка на приборе от генератора, что перезарядка была большая — повезло что аккум не вскипел. Так что проверьте напряжение.

Эпопея с генератором закончена)) — Lada 2107, 1.6 liter, 2006 year on DRIVE2

Из за чего не работает датчик аккумулятора 2107 Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Нет зарядки на Ваз 2107- ищем причину

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2

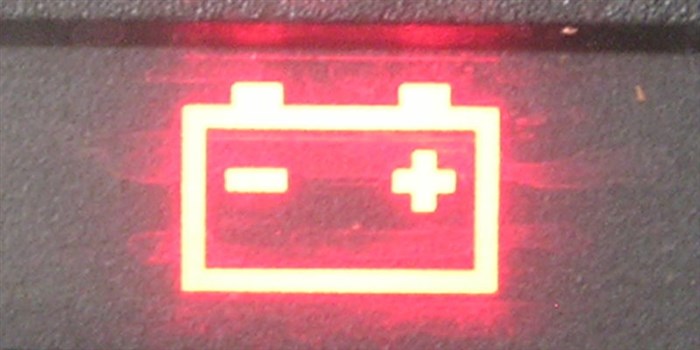

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Лампа не горит, стрелка вольтметра показывает норму

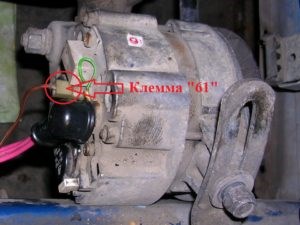

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Почему на ВАЗ 2107 нет зарядки аккумулятора, причины и ремонт

Какие причины могут вывести из строя реле зарядки?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Перед проведением работ обязательно нужно откинуть клемму минус от аккумулятора, чтобы избежать возникновения короткого замыкания. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края фото. Неисправности и их устранение По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Причины отсутствия зарядки

• неисправность реле-регулятора;
• обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
• обрыв ремня генератора.

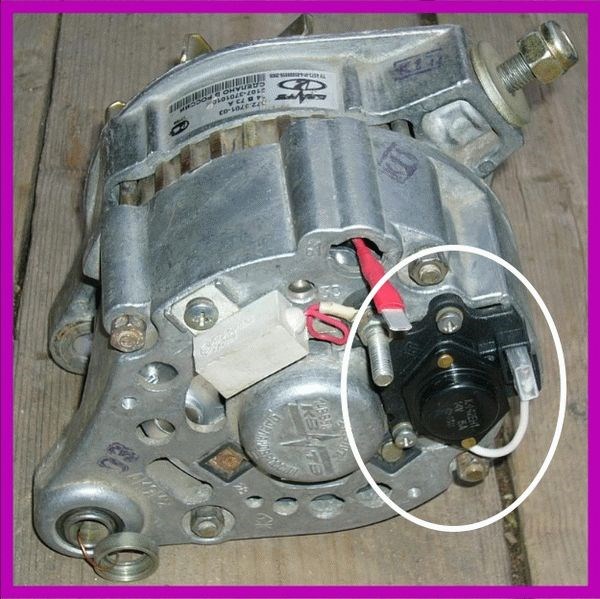

Что делать, если аккумулятор «кипит» Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

На что нужно обратить внимание?

В таких случаях важно обнаружить причину, прежде, чем приступать к действиям. Иначе нет гарантии, что после замены того или иного элемента все не повторится.

Как уже говорилось ранее, нельзя проверять работу генератора на ВАЗ 21074 старым методом с откидыванием клемм. Не забывайте про инжектор и ЭБУ.

Лучше не покупать генератор б/у, а брать новый. Но даже в этом случае нужно чаще обычного проверять показания вольтметра и зарядки аккумулятора. Увы, но даже новым заводским изделиям иногда свойственен брак. Поэтому лучше перестраховаться, тем самым обезопасить всю электронику, инжектор, аккумулятор и другие устройства от перенапряжения. Это действительно важно.

Если уверенности в своих силах нет, то лучше сразу обратиться в мастерскую. И еще одна немаловажная деталь. При выходе из строя любого элемента, установленного в генератор, сервисные центры в первую очередь предлагают его полную замену, а не частичную. Разумеется, у такого подхода есть и свои плюсы, но, когда гарантийный период истек, это очень дорого.

Корпус блока регулятора напряжения сильно нагревается во время работы. Нужно держать провода подальше от него.

Для регулярного отслеживания колебаний вольтажа и уровня зарядки аккумулятора можно приобрести бортовой компьютер, который включает в себя подобную функцию. К тому же это будет полезно и для многих других узлов ВАЗ 21074. Такой прибор незаменим на автомобилях, где установлен инжектор.

1) Включите зажигание не включая стартера

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Датчик заряда и лампа контроля сообщают о наличии зарядного напряжения, однако аккумулятор садится, хотя при проверке на батарее мультиметр показывает рабочее напряжение 13. Если заряд не появился, необходимо замерить напряжение на выводе 30 выходе генератора при работающем двигателе. Подготовка к устранению неисправностей По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как экономить 20% топлива?

• вырабатывания электричества;
• преобразования тока из переменного в постоянный;
• зарядки аккумулятора;
• питания приборов, датчиков, любых узлов, требующих электричества;
• питания вспомогательных устройств (магнитола, вентилятор и прочее).

4 комментариев Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

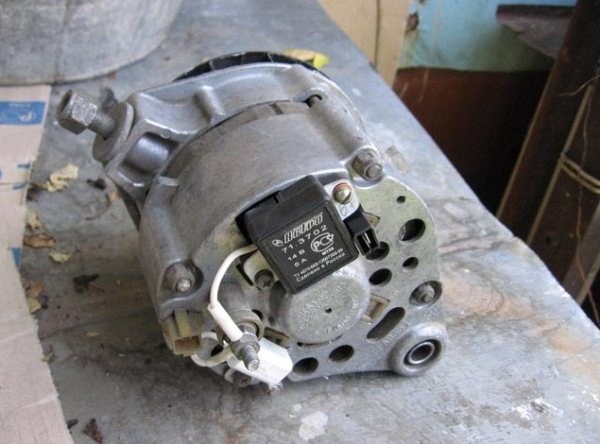

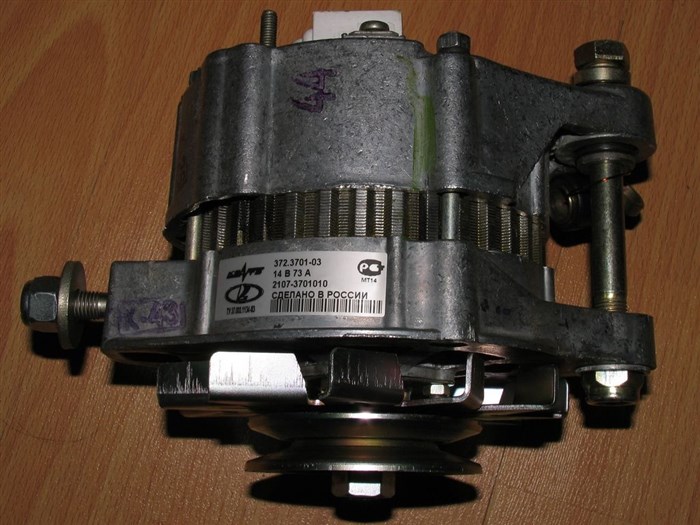

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряжения. Когда водитель включает зажигание, напряжение начинает проходить через контрольную лампочку, после чего подается на регуляторное устройство и на обмотку возбуждения.

Весь этот процесс можно представить в виде схемы, расположенной выше, основные ее элементы:

• аккумуляторная батарея автомобиля;
• генератор;
• блок с предохранительными устройствами;
• выключатель зажигания;
• вольтметр, использующийся для замера параметра напряжения;
• контрольная лампочка, предназначенная для контроля уровня заряда АКБ авто (автор видео — Вячеслав Кравченко).

Если диагностика параметра напряжения показала, что это значение не соответствует нормированному показателю, то причины необходимо искать в следующем:

• возможно, произошло короткое замыкание в бортовой сети;
• аккумуляторная батарея работает некорректно из-за неисправностей, которые могут быть связаны с утечкой электролита из банок, испарением жидкости либо разрушением пластин;
• выход из строя регуляторного устройства;
• также причина может заключаться в неработоспособности или некорректной работе самого генератора.

Лампа продолжает гореть или слегка тускнеет

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Генератор: почему не идет зарядка на ВАЗ 2107
Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.
