Выпуск ВАЗ-2105 прекращать не хотели, однако совсем скоро эта идея уже казалась бессмысленной: соперничество с комплектацией ВАЗ-2107 не давало никаких шансов «пятерочке». Преимущество осталось за «семеркой», и ВАЗ-2105 был окончательно снят с производства.

1. самая распространенная причина — поломка или разрушение одной из деталей электросистемы автомобиля;
2. сбой в подаче электричества;
3. внезапно возникший скачок напряжения;
4. изнашивание предохранителя;
5. неправильная установка предохранителя, при этом оболочка может плавиться даже при небольшом перебое напряжения. Часто при неправильной установке предохранительного элемента в колодке наблюдается потеря контакта, что в свою очередь может привести к расплавлению корпуса блока предохранителей.

Монтажный блок ВАЗ 21053, 21051 и 21055 имеет следующую маркировку предохранителей:

• F1 — контролирует следующие электрические цепи: системы отопления, контрольной лампы и реле обогрева заднего стекла, задних фонарей;
• F2 — защищает электрооборудование переднего стекла и фар (очистители и омыватели);
• F3 и F4 — это резервные предохранители;
• F5 — обеспечивает безопасность электрической цепи обогревательного устройства заднего стекла, реле включения нагрева;
• F6 — контролирует работу прикуривателя, часов и штепсельной розетки;
• F7 — отвечает за звуковые сигналы;
• F8 — отвечает за безопасность аварийной сигнализации;
• F9 — необходим для защиты таких электрических цепей: задних противотуманных фар, регулятора напряжения генератора (если установлен генератор Г-222);
• F10 — контролирует безопасность электрических цепей большинства приборов, расположенных в салоне;
• F11 — отвечает за работу задних фонарей и ламп внутреннего освещения салона;
• F12, 13 и 14 — обеспечивают безопасность фар дальнего света и их регуляторов, лампы подсветки номерных знаков;
• F 15 — отвечает за безопасность работы некоторых контрольных приборов и габаритных фонарей;
• F16 и F 17 — контролируют безопасность электрических цепей фар ближнего света и реле омывателя.

Где Находится Реле Стартера Ваз 2105 ~

• Система, поддерживающая необходимый для работы уровень топлива;
• Система, позволяющая не только запускать, но и прогревать холодный двигатель;
• Система хода на «холостых»;
• Эконостатная система;
• Набирающий скорость насос;
• Система для распределения дозировки

Ваз 2105 реле стеклоочистителя – где находится реле дворников на ваз 2105 фото Более современные и экологичные моторы 21067 с распределённым впрыском топлива усложнили электрооборудование автомобилей, что привело к применению дополнительных предохранителей. На новых машинах также было возможно применение центрального замка.

Предохранитель цепи противотуманного света

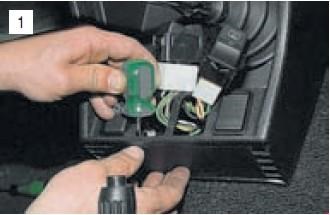

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.
Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.

Вынимаем из панели корпус предохранителя,…

…отворачиваем его крышку и заменяем перегревший предохранитель.

Реле зажигания и реле аварийной сигнализации и указателей поворота

Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».

Блок предохранителей ВАЗ 2105: схема, новый и старый образец

Предохранители ваз 21043, карбюратор В торговых сетях продаются монтажные блоки таких и «Авар». Они полностью взаимозаменяемые между собой и старыми изделиями. Стоимость их может быть в пределах от 1800 до 2000 рублей.

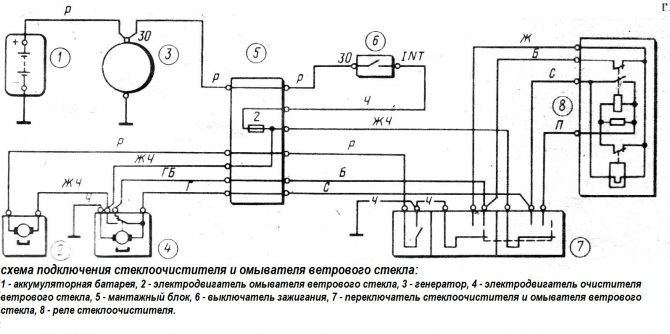

Почему не работают дворники на ВАЗ-2105, и как найти неисправность

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

Чтобы произвести демонтаж электродвигателя, необходимо:

• Снимаем разъем, откручиваем гайку крепления трапеции механизма стеклоочистителя к электроприводу.
• Снимаем разъем, откручиваем гайку крепления дворников к мотору.
• Собираемся вместе и отключаем застежку, которая называется шлицевой.
• Для замены привода отверните болты крепления и выньте его из-под рамы.

Для установки нового электродвигателя стеклоочистителя необходимо повторить все действия в обратном порядке.

В том случае, если проблема кроется не в предохранителе:

• Убедитесь, что блок питания мотор стеклоочистителя.
• Необходимо отсоединить разъем от электродвигателя и проверить терминалы. Они могут окисляться. Их следует очистить, если в этом есть необходимость.
• Далее нужно измерить напряжение на разъеме, после включения дворников.

Предохранители ВАЗ-2105: где находятся, замена

• Открутите крепежную гайку на редукторе и отсоедините от нее трапецию.
• Теперь снимаем поводки, открутив гайки крепления и потянув их на себя.
• На трапеции откручиваем гайку, которой она крепится к корпусу. Она на поводке.
• Снимаем декоративные элементы (накладки) и вставляем привод внутрь.
• Снимаем трапецию, которая находится под лобовым стеклом.

Схема электрооборудования ВАЗ 2105: карбюратор, монтажный блок Обозначение на верхнем рисунке: в кружках указана цветная маркиролвка соединительных колодок пучковпроводов (оранжевый проводимеет сечении 2,5 мм 2)

ВАЗ 2105 и 2107 с инжекторными двигателями

Более современные и экологичные моторы 21067 с распределённым впрыском топлива усложнили электрооборудование автомобилей, что привело к применению дополнительных предохранителей. На новых машинах также было возможно применение центрального замка.

Три предохранителя цепей управления впрыском расположены в едином блоке с тремя основными реле – главным, реле бензонасоса и реле вентилятора охлаждения. Это вставки на 15А, защищающие питание главного реле, реле на бензонасос и всю цепь неотключаемого питания контроллера двигателя. Инжектор имеет свои индивидуальные требования.

Чуть раньше появились ещё два дополнительных предохранителя в держателях кабельного типа, врезанные в цепи двигателей очистки стёкол фар. Это было связано со случаями таинственной разрядки аккумулятора заклинившими моторедукторами на фары. Новые предохранители располагались рядом с задними корпусами правой и левой фары. Каждый отвечает за свою сторону.

MasteraVAZa » Ваз 2105 – предохранители, замена и установка своими силами

• электродвигатель отопителя
• лампы света заднего хода
• сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

• электродвигатель стеклоочистителя
• электродвигатель очистителей фар
• электродвигатели насосов омывателей ветрового стекла и фар

Чтобы произвести демонтаж электродвигателя, необходимо: Чтобы установить свежую трапецию, нужно сделать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, его можно найти под панелью приборов. Как известно, есть прерывистая работа дворников. Если они не работают в этом режиме, то:

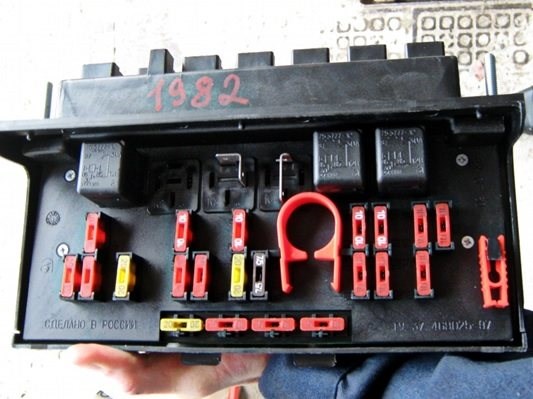

Блок нового образца

Весь функционал, габариты и подключение блока были сохранены. Блок предохранителей был переведён на применяемые во всём мире вставки ножевого типа midi-формата с плоскими контактами под стандартный разъём 6,3 мм. Схема чёрного ящика также изменилась. Европредохранители могли прослужить гораздо больше.

Номиналы также были приведены к стандартному ряду в трёх значениях – 7,5, 10 и 20 А. Те же семнадцать вставок уже располагались в два ряда, отдельно стояли четыре запасных предохранителя и пластиковый пинцет, облегчавший их замену. Схема коммутации цепей не изменилась, за редкими исключениями.

Например, был изменён принцип подачи питания на обмотку возбуждения генератора. Применение этого прибора со встроенным реле-регулятором позволило исключить питание цепи через предохранитель, начальный ток задавался контрольной лампочкой увеличенной мощности.

Взаимозаменяемость нового и старого блоков на разных машинах является условной. Мелкие изменения в электросхемах автомобилей могут потребовать незначительной доработки блоков автоэлектриком или самостоятельным образом. Это относится к коммутации цепей стартера, вентилятора радиатора, противотуманных фар и очистителей стекол.

На некоторых блоках вместо отдельных реле устанавливались перемычки или наоборот. Дело в том, что коммутирующие элементы могли обеспечивать работу устройств без промежуточных реле, ток поступал непосредственно к потребителю, что упрощало конструкцию. Цена при этом значительно уменьшалась.

ЦЕПИ, ЗАЩИЩАЕМЫЕ ПРЕДОХРАНИТЕЛЯМИ

Как произвести замену

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Это вставки на 15А, защищающие питание главного реле, реле на бензонасос и всю цепь неотключаемого питания контроллера двигателя. F 12, 13 и 14 относятся к фарам дальнего света, контрольной лампой, подкапотной лампой, лампой фонарей освещения знака номеров;. Бортовой компьютер По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Таблица обозначений предохранителей Ваз 2105 в монтажном блоке старого образца

Разбор блока Непосредственно сам блок выглядит следующим образом:

ПОЧЕМУ ВЫХОДЯТ ИЗ СТРОЯ ПРЕДОХРАНИТЕЛИ

Причин для этого может быть несколько. Начать нужно с банальных случаев, когда в цепь ставится меньший по току прибор. При включении, например, освещения, пусковой ток холодных нитей накала превышает рабочий, поэтому при исправных цепях предохранитель меньшего номинала просто перегорит.

Короткое замыкание в защищаемой цепи, это одна из самых опасных неисправностей электрооборудования. Если в цепи где произошло КЗ стоит предохранитель большего номинала, то вместо него может перегореть дорожка печатной платы монтажного блока. Если виновником перегорания предохранителя стало КЗ в цепи, то перед установкой нового защитного элемента, нужно постараться его устранить.

Для повышения надёжности, в систему электрооборудования автомобилей ВАЗ 2105, ВАЗ 21051 и ВАЗ 21053, был разработан и устанавливается блок предохранителей нового образца.

Виды блока предохранителей ВАЗ 2105

1. Включает обогреватель заднего стекла;
2. Моторчики омывателей и очистителей фар;
3. Подключение звукового сигнала, в некоторых блоках может стоять перемычка;
4. В этом месте ставится перемычка для возможности включения электродвигателя вентилятора системы охлаждения;
5. Освещение дальним светом;
6. Включение ближнего освещения.

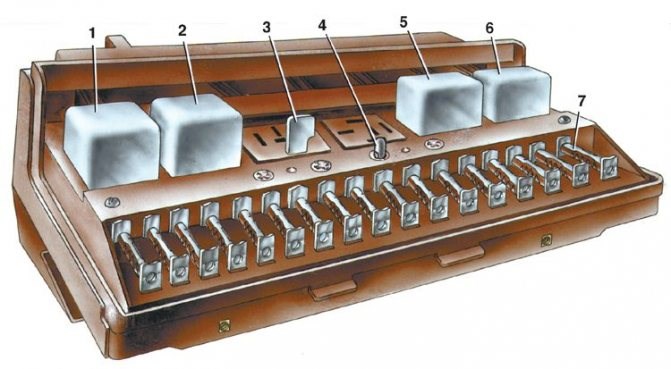

Блок старого образца

На некоторых блоках вместо отдельных реле устанавливались перемычки или наоборот. Дело в том, что коммутирующие элементы могли обеспечивать работу устройств без промежуточных реле, ток поступал непосредственно к потребителю, что упрощало конструкцию. Цена при этом значительно уменьшалась.

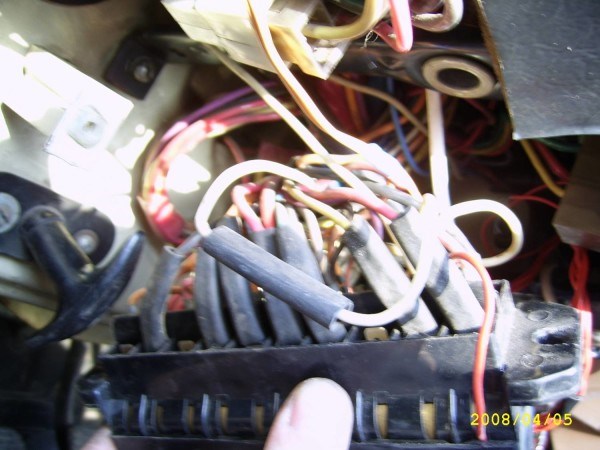

Замена блока предохранителей ваз 2105

Для того чтобы провести данную операцию, необходимо вооружиться новым монтажным блоком и накидным ключом на 13. Не потребуется никаких специальных навыков автоэлектрика.
Начинаем:

Совет!При снятии крышки возможна проблема. Пластик, в процессе длительной эксплуатации затвердевает и при извлечении может поломаться.
Поэтому лучше будет запастись двумя новыми, на всякий случай, хотя найти в магазинах их бывает нелегко. Если вдруг поломается крышка, а замена не будет найдена, можно поставить ее на место и без клипс. Главное – аккуратно уложить на свои места провода.

Данное видео поможет все правильно сделать и не ошибиться. А на фото внизу видно, как это делается своими руками.

• извлекаем колодки, подключаемые со стороны капота (они находятся под монтажным блоком);
• снимаем колодки из салона (здесь они находятся за рулевой колонкой и закрыты бывают специальной шумоизоляционной пленкой, которую после замены нужно будет восстановить);
• берем ключ на 10 и откручиваем гайки, фиксирующие монтажный блок;

Откручивание болтов крепления блока предохранителей

Место установки блока предохранителей ВАЗ 2105

• берем мультимер или рабочий предохранитель;
• проверяем, вставляя рабочий на место старого (если он перегорает, значит нужно «прозвонить» всю цепь на короткое замыкание).

Как снять Владелец при снятии аккумулятора рискует столкнуться с некоторыми проблемами. Их специфика зависит от комплектации машины. К примеру, есть нюансы для автомобилей с магнитолой, сигнализацией и бортовым компьютером.
