Блок предохранителей ВАЗ 2114

Защитное устройство подобного типа состоит из корпуса, который обычно выполняется из высокопрочной керамики или специального стекла и плавкой вставки из токопроводящего металла или сплава.

• в него встраивается особым образом плавкая вставка таким образом, чтобы при превышении номинального тока вставки она оплавлялась или разрывалась;
• рабочая нить вставлена в камеру для гашения электрической дуги, возникающей при разрыве цепи, эта камера оборудована в корпусе;
• на корпусе, в тех местах и в том виде, как это предусмотрено вариантом исполнения предохранителя, имеются рабочие контакты, через которые он должен подсоединяться в общую сеть.

На корпусе наносится информация о характеристиках данного защитного устройства. Это номинальный ток плавкой вставки и номинальный ток корпуса предохранителя при котором он разрушается.

По рабочим характеристикам эти защитные элементы подразделяются на:

В автомобильных сетях применяют первые две разновидности.

Определяющим моментом показывающим предназначение конкретного защитного устройства с плавкой вставкой является ее токовая характеристика. Именно она говорит о том, в каком диапазоне этот элемент готов работать.

1. Для защиты электродвигателей ставят такие предохранители, вставки которых выдерживают номинальный ток и его превышение достаточно длительное время необходимое для запуска основного механизма и выхода его в рабочий диапазон. Как правило, такие ЗУ(защитные устройства) маркируются — g – как устройства готовые к защите как от перегрузки, так и от короткого замыкания.
2. Имеются защитные устройства, которые эффективно срабатывают при коротких замыканиях и защищают все оборудование от токов очень высокого напряжения. Такие ЗУ маркируются — a — для защиты только от КЗ.

Плавкие предохранители для автомобилей имеют несколько вариантов исполнения:

• слаботочные вставки, в сетях до 20 А, изготовлены из стекла с тонкой проволочной вставкой, бывают керамические корпуса, концы сделаны из металла;
• вилочные вставки, наиболее часто используются в транспортных средствах, они бывают миниатюрными и обычными.

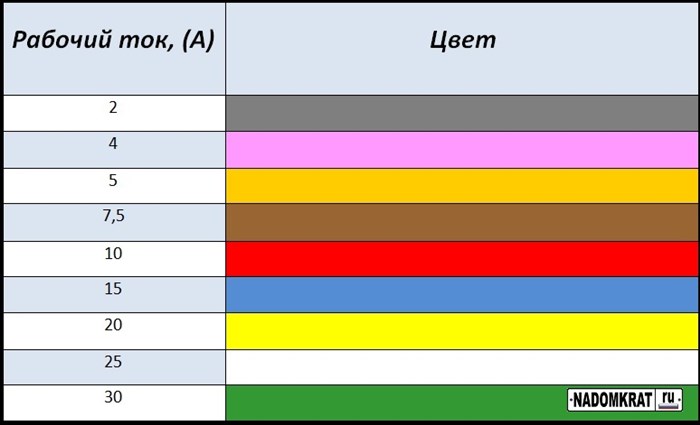

Согласно ГОСТ принята система окраски плавких ЗУ в зависимости от номинального тока вставки. 2 А — серый, 4 А — розовый, 5 А — оранжево-желтый, 7,5 А — коричневый, 10 А — красный, 15 А — голубой, 20 А — желтый, 25 А — белый, 30 А — зеленый.

Не горят стоп сигналы на ВАЗ 2114: причины и способы их устранения

• ЗУ на топливный насос, с номинальным током вставки 15 А;
• защита (7,5 А) на реле вентилятора, датчик скорости, датчик кислорода, ДМРВ;
• предохранитель с током 7,5 А для защиты ЭБУ и блока зажигания.

Блок предохранителей и реле ВАЗ 2113 2114 2115 Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Предохранители и реле ВАЗ 2114 2115 2113

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

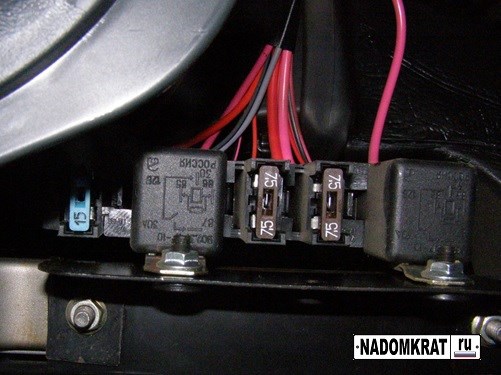

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

Монтажный блок предохранителей 2114-3722010-60

Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)

Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)

Блок предохранителей ВАЗ 2114: схема, расположение, проверка и его замена

Как заменить или снять блок предохранителей в ВАЗ 2114 В монтажной панели контрольные реле расположены в последовательности с лева на право:

Дополнительные советы

Перед каждым выездом, особенно на дальние расстояния, следует проверять работоспособность всей светосигнальной аппаратуры, в том числе и стоп-сигналов. Для того, чтобы снизить вероятность поломки в пути, нужно периодически проверять состояние патронов и цоколей ламп задних фонарей, и периодически очищать их от окислов и грязи.

На случай же, если поломка все-таки произойдет, следует всегда иметь в машине дополнительный комплект лампочек и 10 амперных предохранителей, а также мультиметр для их проверки.

Стаж работы автослесарем 12 лет. Прошел множество курсов повышения квалификации и имеет допуски к выполнению самых кропотливых работ по ремонту автомобиля разных марок. Последние несколько лет занимается только ремонтом и тюнингом отечественных автомобилей

Не работают стопы автомобиля ВАЗ 2114 (2113)

• мультиметр (подойдет даже самый простой);
• набор отверток;
• наждачная бумага (для очистки окисленных поверхностей);
• набор гаечных ключей.

Схема блока предохранителей на ВАЗ 2114: Расположение и советы по замене » НаДомкрат Не работать может либо один стоп-сигнал, либо сразу два.

Не работают стопы (стоп-сигналы) ВАЗ 2114 (2113), причины неисправности

Не работать может либо один стоп-сигнал, либо сразу два.

1. Перегорела лампа стоп-сигнала в заднем фонаре.

Чаще всего перегорает всего одна лампа, но бывает, что и две.

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

2. Окислились контакты в патроне лампы стопа.

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

3. Неисправна колодка проводов на задний фонарь (фишка).

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

4. Сгорел предохранитель в монтажном блоке.

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

5. Осыпалась дорожка в плате заднего фонаря.

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Дорожки платы заднего фонаря на стоп-сигнал

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Не работает прикуриватель и магнитола: ВАЗ-2114, 2115, предохранитель, причины, отказал

Перегорел предохранитель ваз 2114, что делать Отсоединяем клемму «минусового» провода от аккумуляторной батареи. Из салона (под панелью приборов с левой стороны) отсоединяем пять колодок жгутов проводов с нижней стороны блока. Снимаем крышку монтажного блока. Для наглядности снятие монтажного блока показано при демонтированном капоте.

Демонтаж головного блока

В некоторых ситуациях может потребоваться снятие монтажного блока. Обычно это вызвано перепадами напряжения или перегоранием части схемы. Также если на ВАЗ 2114 сгорают предохранители, причина может скрываться в окисленных или оплавленных дорожках, соединительных клеммах.

При вопросе, как снять блок предохранителей на ВАЗ 2114 необходимо придерживаться простой инструкции по демонтажу:

• разомкнуть минусовую клемму на аккумуляторе;
• с внутренней стороны салона потребуется отключить пять основных разъемов жгутов проводки;
• демонтировать крышку монтажного блока зажав две клеммы;
• на верхней стороне модуля отключается шестой контактный разъем;
• при помощи ключа №10 с переходником необходимо выкрутить крепление основного модуля;
• приподнять монтажную схему отверткой;
• с нижней стороны снять последние клеммные колодки;
• вынуть монтажное устройство.

Обратная установка выполняется в противоположном порядке. Простота процедуры вызвана тем, что все клеммы отличаются друг от друга и перепутать их расположение невозможно.

Зачем нужны предохранители

1. Управление силовыми жилами топливного насоса. Отсюда осуществляется подача напряжения на магистральную линию.
2. Главное реле двигателя. Отвечает за питание ЭБУ и параллельных цепей первичной системы управления автомобиля.
3. Элемент размыкатель силовых жил основного вентилятора системы охлаждения двигателя.

Неисправна колодка проводов на задний фонарь (фишка). Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

ПРОВЕРКА И ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И БЛОКА

Замена предохранителей делается элементарно:

1. Открывается капот;
2. Снимается крышка БП;
3. Руками или пинцетом вытаскивается старый предохранитель;
4. Устанавливается новая вставка, блок закрывается крышкой.

При смене вставки следует найти причину ее перегорания, потому что просто так она обычно не сгорает. Если в электрической цепи есть короткое замыкание, велика вероятность, что плавкие вставки так и будут перегорать.

Проверка работоспособности предохранителя производится очень просто. Вставку можно проверить так:

1. Аккуратно отщелкнуть крышку БП, вытащить предохранитель и осмотреть его на свету. Если проволока имеет разрыв, значит, предохранитель перегорел,
2. Если разрыв незаметен, нужно замерить между контактами сопротивление вставки, здесь необходим омметр или мультиметр. Отсутствие сопротивления говорит об ее исправности;
3. Также можно замерить напряжение на обоих контактах предохранителя, когда он вставлен в БП. Если на вход напряжение приходит, а на выходе оно пропадает, значит, вставка перегорела.

Снять блок предохранителей на ВАЗ 2114 тоже несложно. Для этого понадобится только ключ на 10 и руки:

Снимаем крышку БП, так будет легче добраться к гайкам крепления;

Установку нового монтажного блока производим в обратном порядке. Единственная сложность – провода подключения относительно короткие, и вставлять штекеры на место не очень удобно. Но при определенной сноровке все должно получиться.

Можно ли загрубить или обойти защиту

• К2 – «аварийки» и указателя переключения поворотов;
• К3 – стеклоочистителей;
• К4 – для контроля габаритов и света;
• К5 – электрических стеклоподъемников;
• К6 – сигнального гудка;
• К7 – нити обогрева заднего стекла;
• К8 – переключения фар на дальний свет;
• К9 – переключения фар на ближний свет.

Сгорел предохранитель в монтажном блоке. Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Дополнительные советы

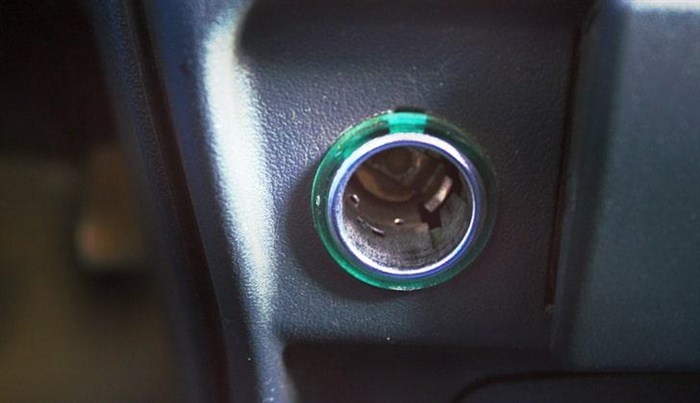

Гнездо прикуривателя в ВАЗ-2115, а также 14, 09 и других моделях предназначено для электропитания таких бытовых приборов:

• зарядного устройства телефона;
• планшета или ноутбука;
• насоса для автомобильных колес;
• автомобильного пылесоса и другой бытовой техники со специальным разъемом и возможностью питания от сети в 12 В.

При включении таких приборов на длительный срок или при движении происходит перегрев и подгорание контактов. Частая эксплуатация гнезда прикуривателя приводит к быстрому выходу его из строя и может спровоцировать перегорание общего с магнитолой предохранителя.

Если после замены предохранительного элемента F4 работоспособность магнитолы не восстановлена, причиной может оказаться перегорание предохранителя стартера.

Замена этой вставки (№ 14) иногда быстро решает проблему. Чтобы предохранительная вставка стартера не сгорала, при производстве работ с использованием прикуривателя во время стоянки (например, накачивании колеса, чистке салона) или прослушивании магнитолы нужно завести автомобиль для работы на холостом ходу.

Нельзя заменять сгоревшие предохранители «жучками». Самодельные вставки неспособны вовремя расплавиться при неисправностях в электроцепи или приборах. Это может привести к возгоранию проводки.

При ремонте контактов не рекомендуется применять скручивание проводов. Этот способ вызывает местный нагрев контакта и тоже может привести к пожару. В автомобильных цепях нужно хорошо пропаивать все контакты или использовать специальные крепления-разъемы.

Перегорела лампа стоп-сигнала в заднем фонаре.

Окислились контакты в патроне лампы стопа.

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Самой частой и одновременно самой легко устранимой из указанных выше причин является перегорание предохранителя. Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Контрольная лампа аварийной сигнализации. Осыпалась дорожка в плате заднего фонаря. По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Расшифровка схемы блока предохранителей ваз 2114

• разрушение плавкого элемента из-за замыкания или неисправности приборов, подключенных через него;
• нарушение контакта в предохранительной панели (из-за тряски, механического воздействия и пр.);
• окисление или перегорание контактов при частых перепадах напряжения в сети;
• перегорание лампы подсветки прикуривателя;
• разболтанный контакт или перегорание спирали.

Реле основного блока Клапаны включения омыва ветрового и заднего стекол.
