Общие проблемы с подушкой безопасности Kia
Вот список распространенных проблем, которые могут вызвать включение света подушки безопасности в вашем автомобиле Kia. Модуль подушки безопасности/SRS состоит из нескольких компонентов, и любой из них может работать со сбоями. В действительности отдельные компоненты выходят из строя чаще, чем другие.
Коврик для сиденья системы обнаружения пассажиров
Подушка безопасности пассажира не должна срабатывать, если на пассажирском сидении сидит младенец или ребенок. При нормальной работе индикаторная лампа PASSENGER AIR BAG “OFF” должна быть выключена, когда взрослый сидит на пассажирском сиденье. Свет должен быть включен, когда младенец или ребенок сидит на пассажирском сиденье.

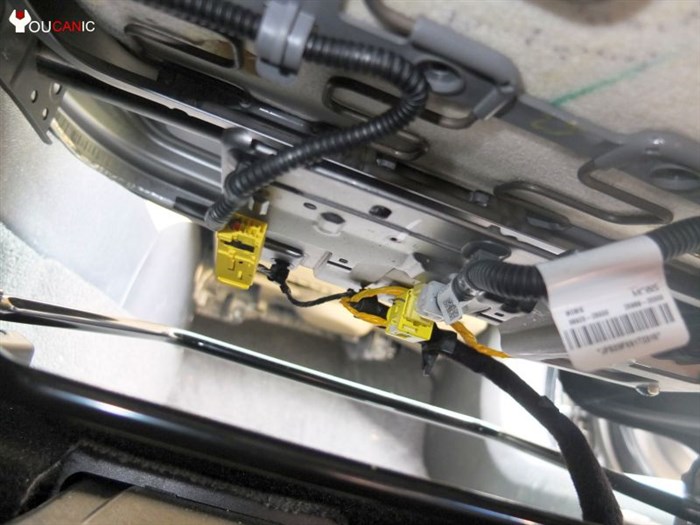

Убедитесь, что электрическое соединение под сиденьем пассажира не ослаблено и не отсоединено. Это общая проблема с автомобилями Kia. После устранения соединения под сиденьем пассажира необходимо осмотреть коврик пассажира (датчик обнаружения пассажира).
Если датчик обнаружения пассажира неисправен, его необходимо заменить. Первое, что вам нужно сделать, это позвонить вашему дилеру Kia и проверить, есть ли сервисный бюллетень для этого ремонта. Другими словами, дилер может решить эту проблему для вас бесплатно, если есть отзыв по этой проблеме.
Индикатор подушки безопасности Kia Горит после полной разрядки батареи или ее замены.
Возможно, вы включите предупреждение о подушке безопасности/SRS:
– после замены батареи
– если у вас был разряженный аккумулятор
– запустил Kia с разряженной батареей
Замените аккумулятор, если прошло более пяти лет. Если аккумулятор более новый, полностью зарядите аккумулятор. Далее следуйте приведенным ниже инструкциям о том, как прочитать и очистить коды от модуля управления подушками безопасности на Kia.
Подсветка подушки безопасности Kia после аварии
Если ваш Kia попал в аварию, модуль подушки безопасности будет хранить данные о сбоях. Если какая-либо из подушек безопасности сработала, то в случае аварии данные о ДТП будут храниться в модуле подушки безопасности Kia.
Важно понимать, что система подушек безопасности Kia управляется модулем подушек безопасности (SRS), который является компьютерным компонентом. Этот компонент использует программное обеспечение определенного типа, которое написано специально для этого компонента (в данном случае, системы подушек безопасности), а программное обеспечение работает на микросхеме, называемой EEPROM.
Программное обеспечение определяет, как работает система подушек безопасности. В некоторых случаях EEPROM необходимо обновить и перепрограммировать из-за ошибки. Эту проблему должен решить дилерский центр, поскольку они могут отправить устройство в ИТ-компанию, которая перепрограммирует его и отправляет обратно им, после чего они могут переустановить его в вашем автомобиле.
Расшифровка значков на приборной панели
Mazda 3 | Подушка безопасности (SRS) | Мазда 3 Если машина, которую вы осматриваете, оснащена оконными подушками безопасности, проще всего начать именно с них. В их присутствии или отсутствии можно убедиться, сняв резиновый уплотнитель вверху дверного проема.
16 Подушка безопасности (SRS)
Подушка безопасности наполняется при сильном лобовом ударе. Подушка безопасности устроена так, что она выпускает газ сразу же после того, как наполняется, чтобы не перекрывать обзор. Подушка безопасности не срабатывает при ударах сбоку или сзади, а также при опрокидывании автомобиля.
Неисправность в системе может быть обнаружена с помощью контрольной лампы подушки безопасности.
В исправном состоянии лампа включается при включении зажигания и выключается через 6–8 с. В случае неисправности лампа начинает мерцать или остается включенной.
Тип столкновения автомобиля: лобовой удар или удар под углом не более 30° при большей, чем указано ниже, скорости.
Скорость автомобиля при столкновении: зависит от жесткости объекта, с которым происходит столкновение. Если объект жесткий (не деформируется), то система срабатывает при скорости, превышающей 25 км/час, при строго лобовом столкновении.
Столкновение с жестким объектом на скорости 25 км/час соответствует столкновению с другим автомобилем на скорости 50 км/час.
Условия, при которых система не срабатывает:
– боковой удар;
– удар сзади;
– опрокидывание;
– удар о бордюр;
– удар со стороны днища при езде с большой скоростью по неровной дороге;
– столкновение, когда ключ не находится в замке зажигания (не подается питание).
В состав системы входят модуль подушки безопасности, блок управления, контрольная лампа, проводка и узел спиральной пружины.
Блок управления подушки безопасности
Блок управления подушки безопасности работает на основе измерения в одной точке. В его состав входят датчик ускорения и предохранительный датчик. Блок регистрирует импульс ударной нагрузки и включает подушку безопасности. Компоненты:
– ЦП и память;
– дополнительный источник питания;
– датчик ускорения и предохранительный датчик.
Контрольная лампа подушки безопасности
Если ключ находится в положении «ВКЛ», а лампа не включилась, следует проверить контрольную лампу, комбинацию приборов и всю систему. При включении зажигания следует проверять, включилась ли лампа, так как система не выдает отдельного предупреждения.
Проводка и узел спиральной пружины
Проводка передает энергию батареи в блок управления подушки безопасности. Она обеспечивает питание для включения подушки безопасности при столкновении – для подушки безопасности водителя – через спиральную пружину, а для подушки безопасности пассажира – непосредственно.
Модуль подушки безопасности водителя
Разъем со спиральной пружиной встроен в комбинированный переключатель, обеспечивая надежное подключение модуля подушки безопасности водителя к проводке автомобиля и вместе с тем, не мешая повороту рулевого колеса при управлении автомобилем. Разъем со спиральной пружиной, встроенный в комбинированный переключатель, может быть заменен только в составе единой сборки.
Устранение неполадок с подушкой безопасности Kia.
Как осуществляется диагностика подушек безопасности?
Подушки безопасности Mazda 3
Горит неисправность подушки безопасности | Хитрости Жизни Модуль подушки безопасности пассажира
Выключение подушек безопасности переднего пассажира
Перед поездкой на автомобиле всегда проверяйте, чтобы выключатель подушек безопасности переднего пассажира находился в требуемом положении.
ВНИМАНИЕ Не оставляйте ключ в выключателе подушек безопасности переднего пассажира. Непреднамеренное выключение этих подушек представляет опасность.
В случае дорожно-транспортного происшествия не будет обеспечена должная пассивная защита переднего пассажира.
Это чревато тяжелыми травмами и даже гибелью пассажира.
Во избежание непреднамеренного выключения подушек безопасности переднего пассажира всегда используйте для переключения выключателя и замка зажигания один и тот же ключ. В этом случае вы никогда не оставите ключ в выключателе подушек безопасности.
Рис. 4. Отключение подушек безопасности с помощью ключа
1. Вставьте ключ в прорезь выключателя подушек безопасности переднего пассажира и поверните его по часовой стрелке в положение «OFF» (выключено) (рис. 4).
3. Проверьте, чтобы индикатор отключения подушек безопасности переднего пассажира горел при включенном зажигании.
Фронтальная и боковая подушки безопасности переднего пассажира, а также преднатяжитель соответствующего ремня безопасности остаются в выключенном состоянии до тех пор, пока выключатель не будет снова повернут в положение «ON» (включено).
Пассажирский айрбэг Ford Focus 3. Его не увидеть без снятия бардачка, зато можно нащупать или сфотографировать телефоном
Оба боковых айрбэга на месте
Почему загорается лампа системы Airbag
ПАССАЖИРСКАЯ ВОЗДУШНАЯ СУМКА “OFF” В исправном состоянии при включении зажигания значок «Airbag» должен загореться и погаснуть. Если контрольная лампа мигает, либо не выключается, то это сигнализирует о неисправности.
Как «погасить» лампочку правильно?
После аварии
В момент аварии происходит срабатывание отдельных элементов системы подушек безопасности (SRS). Даже если этого не произошло, может быть нарушена связь с каким-нибудь датчиком или несколькими сразу , а их немало. Например, в автомобиле Пежо 307 датчики и узлы располагаются в разных частях салона.
На рисунке показано расположение следующих узлов SRS:
- блок управления SRS (1). Чаще всего располагается в центральной консоли. Его определить непросто, во многих случаях он не подписан, точнее, имеет цифровую подпись. Для того, чтобы определить, что это точно блок SRS необходимо «пробить» его номер, нанесенный на блоке, по поисковику;
- датчики ударов (2). Их может быть несколько, в данном авто четыре. Если вышел из строя один из них, система работать будет, но ошибка будет выскакивать;

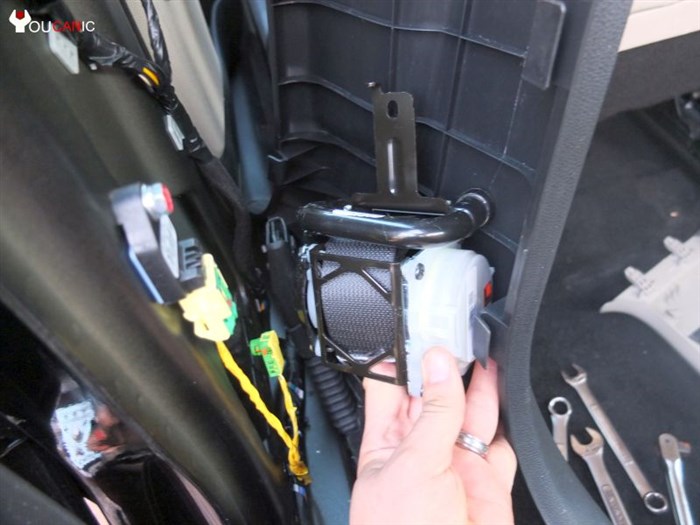

- пиропатроны преднатяжителей безопасности (3,4). Предназначены для заклинивания ремней во время аварии;
- передние, боковые, задние ПБ;
- выключатель системы SRS (5). Обычно он имеет такой вид:
Во время лобовой аварии обязательно срабатывают подушки безопасности водителя (их может быть две) и пиропатроны преднатяжителей ремней безопасности.
Срабатывание ПБ пассажира происходит, если он присутствует в салоне. За это «слежение» отвечает датчик занятости сидений, который расположен под сиденьем пассажира.
Если сработали ПБ и преднатяжители, для того, чтобы система SRS вновь стала работоспособной, необходимо заменить пиропатроны преднатяжителей и соответствующие подушки.

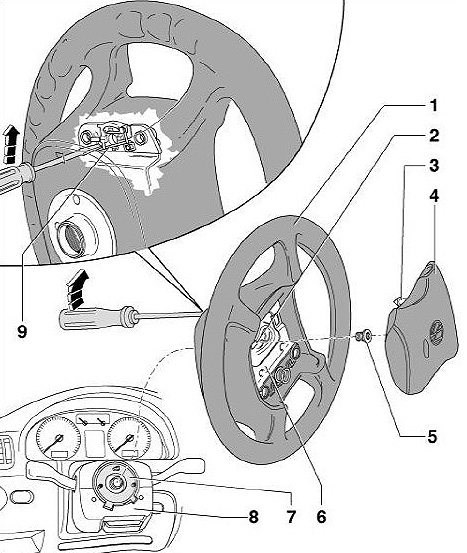

Наиболее сложно менять подушку, расположенную в руле.
Стоимость одной подушки не менее 4.000 рублей, поэтому многие автолюбители ставят эмулятор подушки безопасности. Это обычный резистор номиналом 2,2 Ома. Его устанавливают параллельно разъему, идущего к ПБ или пиропатрону преднатяжителя.
Если вы купили автомобиль с уже неисправной системой SRS, и не знаете, какая из подушек сработала, необходимо сперва сделать компьютерную диагностику, которая должна показать неисправные подушки безопасности и сработавшие преднатяжители ремней.
Для полного удаления сведений об аварии (такое часто применяют при продаже автомобиля, хотя в странах Евросоюза это является противоправным действием) необходимо стереть в блоке управления SRS сведения о столкновениях (CRASH, по-русски, крэш, краш).
Это делают многие чиповщики, есть специальное программное и техническое обеспечение. Обычно для этого необходимо перезаписать память микросхемы, находящейся в блоке SRS (обозначена красной стрелкой).
Электропроводки
Наиболее проблемными местами электропроводки подушек безопасности является:
- спиральный шлейф на рулевой колонке, идущий к ПБ. В случае его повреждения, требуется замена. В такой ситуации компьютерная диагностика будет давать ошибку неисправности ПБ водителя;
| Причина нарушения | Способ устранения |
| Выход из строя ударного датчика | Замена датчика |
| Нарушения электроцепи системы SRS, обрыв контактов | Закрепить контакты, устранить обрывы в цепи, заменив повреждённую проводку |
| Поломка гибкого шлейфа | Замена блока шлейфа |
| Разрядка пиропатрона в исполнительном устройстве | Замена пиропатрона |
| Короткое замыкание в замке ремня натяжителя | Просушка контактов, обработка антикоррозийным составом, защитным герметиком |
| Перегорел предохранитель в монтажном блоке | Замена предохранителя |
| Отказ блока-контроллера ЭБУ | Замена контроллера, перепрограммирование системы |
| Ошибка подушки безопасности ЭБУ | Сбросить ошибку в ручном режиме с помощью мультитроникса (сканера), перезагрузить систему |
| Окисление клемм на контактах устройств в цепи | Зачистить клеммы, закрепить контакты на разъёмах |
| Истёк срок эксплуатации системы SRS | Замена исполнительных устройств (пиропатронов, газогенераторов, подушек безопасности) |
| Разряженный аккумулятор | Зарядить АКБ, сбросить ошибку |
| Перегорела контрольная лампочка «Airbag» на приборной панели | Замена лампочки |
Другие возможные проблемы
- повреждён один или несколько элементов защитной системы;
- эти элементы по определённым причинам перестали обмениваться сигналами;
- после замены или ремонта дверей в них начались проблемы с контактами;
- ударному счётчику нанесено механическое повреждение;
- проводка между элементами системы повредилась или замкнула;
- не выполняют своих функций предохранители;
- в блоке управления защитной системой имеются неполадки;
- в результате неаккуратной замены кресел повреждена находящаяся в них проводка;
- на одной из подушек в данной машине подскочило сопротивление;
- бортовая сеть находится под критически низким напряжением;
- подушка или пиропатроны отработали свой срок эксплуатации (чаще всего, 10 лет);
- датчики системы намокли после мытья авто;
- неправильно заменён аккумулятор;
- неправильно произведён тюнинг.
