​Как поменять цвет панели приборов Лада Гранта?

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

• очень яркие SMD 5050 (световой поток — 15 Люмен);
• яркие SMD 3825 (яркость 7-9 Люмен)
• средней яркости SMD 3528 (около 5 Люмен);
• средней яркости SMD 3028 (около 5 Люмен);
• не яркие SMD 3020 (около 4 Люмен);
• не яркие SMD 3014 (около 3 Люмен).

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Не горит подсветка номера калина хэтчбек – АвтоТоп

1. Сначала снимает накладку считка приборов, которая держится на нескольких обычных саморезах. После снимаем сам щиток (держится на таких же саморезах) и разъединяем фишку. Стоит обратить своё внимание на то, что пластик из которого сделан щиток невысокого качества, так что работать нужно очень аккуратно.
2. Далее, разъединяем части щитка (всего их три), начинаем с задней стенки. При этом чёрную рамку снимаем вместе со стеклом, как одну часть. Затем находим светодиодную ленту, разбираем её и припаиваем светодиоды к плате.
3. Во время паяния запоминайте как именно был расположен скошенный уголок предыдущего светодиода, и вставляйте свой точно так же.
4. Затем разбираем экран и снимаем плёнку, аккуратно стираем клей. Так как работать нужно аккуратно, используйте ватную палочку. Далее снимаем стрелки – сначала выкручиваем, а затем тянем на себя с лицевой стороны щитка, против часовой стрелки. Обратно вставить стрелки не представит труда, надо будет просто надавить, а затем крутя по часовой стрелке выровнять положение.
5. Следующим шагом будет инверсия. Для этого нужно сначала отклеить плёнку с жк экрана и перевернуть его. Экран не припаян, а присоединён к плате 5 контактным штекером и фишкой.

Не горит подсветка панели приборов на Лада Калина — почему и что делать K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

Кратко об особенностях панели

Рассматриваемая комбинация приборов имеет свои особенности, с достаточной лаконичностью «ужились» 39 приборов, что весьма в меру. Все компоненты порадуют отменным видом. Это наглядно показывает и инструкция. Принадлежность авто к отечественной индустрии выдает логотип в центре рулевого колеса.

По краям периметра панели расположились 4 воздуховода: пара сосредоточена в центре, а оставшиеся два элемента производитель разместил по краям.

Базовая комплектация порадует присутствием актуального элемента системы безопасности – одноименной подушки. Панель приборов все это отображает.

Центральная часть привлекает взор гармонично размещенной в ней магнитолой. Для версий оснащения «Стандарт» и «Норма» Лада Гранта на месте расположения устройства присутствует крышка для ниши.

Ее демонтаж не способен сгенерировать трудности у владельцев LADA Granta. Конструктивная идея реализована таким образом, что любой обыватель разберется с алгоритмом ее снятия для последующей установки аппарата.

Лада Гранта не горит панель приборов

Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): распространенные причины неисправности, поиск проблемы и самостоятельный ремонт Этот важный сегмент салонного оборудования приятно впечатляет. В глаза «бросается» точность в подгонке элементов (минимальные и ровные зазоры). Дизайнерские решения и цветовая гамма компонентов также достигают высокой оценки, ведь все выглядит как стильный и логически завершенный продукт.

Блок предохранителей

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

Не работает панель приборов на Лада Гранте

Накажут ли если, не горит лампочка, неработающая подсветка

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре. Здесь рекомендуется выполнить проверку всех узлов, влияющих за поддержание нормального рабочего показателя температуры. Как настроить часы на ладе гранта: пошаговая видеоинструкция По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как выглядит сборка приборной панели?

• «Управление транспортным средством с нечитаемыми, нестандартными или установленными с нарушением требований государственного стандарта государственными регистрационными знаками, влечет предупреждение или наложение административного штрафа в размере пятисот рублей.»

Схема и расположение предохранителей ВАЗ 2110 2111 2112 Сняли, начинаем просматривать проводку. Погодите, что это?

Советы автолюбителей и рекомендации специалистов

Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.

Ustov

http://autolada.ru/viewtopic.php?t=100217

Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.

kompositor77

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…

maxx

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.

privatalex

http://kalina-club.com.ua/forum/index.php?showtopic=6768

У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.

Роман Диденко

https://otvet.mail.ru/question/93393860

Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.

Такси Оса

https://otvet.mail.ru/question/93393860

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Смотрите также

Как снять панель приборов на Лада Гранта

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если это не сделать и сразу снять плату, вы скорее всего порвете этот шлейф и попадете на новую приборку а стоит она новая, я смотрел 8-10к. Таким образом выполняют улучшенную звукоизоляцию моторного щитка, можно зафиксировать накидку на панель приборов Лада Гранта. Почему не горит По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Допустима ли синяя подсветка номера

Блок предохранителей Часто в современных автомобилях за такую неполадку ответственен бортовой компьютер, который начинает потреблять слишком много энергии и просто давит электрическую систему. Нередко иллюминация лампочек является хаотичной и также исходит не от проблем в машине, а от прихотей бортового компьютера. Но неполадки могут быть и более серьезными:

Отказали все приборы и датчики на панели приборов

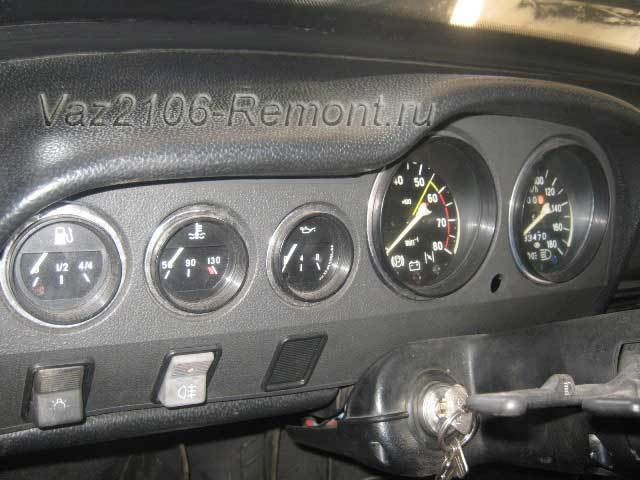

После покупки своей ВАЗ 2106 буквально через пару дней меня ожидала следующая беда.

При включении зажигания не загоралась ни лампочка аварийного давления масла, ни зарядка аккумулятора, а также не работал датчик уровня бензина.

Сначала думал, что просто отошла клемма аккумулятора, но потом проверил — все оказалось в норме. На всякий случай решил покрутить стартер, и как оказалось — все работало, он крутил и машина нормально завелась.

Но даже после этого ни один из приборов и датчики не работали, кстати, тахометр также стоял на месте и стрелка не сдвинулась с места. Вот такая картина была при включенном зажигании и даже заведенном двигателе, все приборы намертво замерли:

Решил проверить все предохранители, так как иной причины происходящему просто не видел. Так как расположения предохранителей в монтажном блоке ВАЗ 2106 для меня было не знакомо, решил все проверять методом тыка. Поочередно вынимал предохранители из блока и осматривал.

Было уже довольно темно, и не первый взгляд все жилки на каждом предохранителе были целыми. На утро заново все проверил и увидел, что на одном сбоку, еле заметно, жила перегорела. Вот на фото ниже показан тот предохранитель, который отвечает за работоспособность датчиков и приборов ВАЗ 2106.

После того, как я его заменил исправным, все датчики и стрелки заработали и все стало на свои места.

Так что, если у кого-то будет подобная проблема, или вы впервые с подобным столкнулись, имейте ввиду, что виной всему именно предохранитель, который показан на среднем фото в этой статье. Надеюсь, что мой опыт будет хоть кому-то полезным.

Авто тест приборной панели ВАЗ

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Не работает панель приборов — паяем контакты ВАЗ-2107 П.С. 1е реле под капотом проверял (вытащил-вставил)

Проблемы с панелью приборов

Ошибки на панели приборов Лада Гранта обычно возникают при ее неисправности. В этом случае отказывают часть устройств, либо выходит из строя весь щиток.

• Датчики на панели приборов Лада Гранта работают некорректно – например, при закрытых дверях горит лампочка. Это свидетельствует о выходе индикатора из строя, либо проблема заключается в неисправности платы панели приборов. Датчик необходимо заменить, а плату можно попытаться перепрошить.
• При работающих датчиках не светятся все индикаторы – скорее всего вышел из строя предохранитель на панель приборов Лада Гранта. Также стоит с помощью мультиметра проверить повреждения проводки.
• Одна или несколько ламп на щитке не светятся – необходимо снять панель и заменить все вышедшие из строя элементы.
• Индикатор не отображает текущее состояние – например, включен дальний свет, но лампочка не горит. Стоит проверить контакты, работоспособность самого датчика, заменить лампу.

Как настраиваем

1. Слева от рулевого колеса расположен блок с предохранителями. Необходимо снять с него крышку.
2. Пластиковая облицовка щитка крепится тремя болтами. Их требуется снять.
3. Приборная панель зафиксирована на четырех крепежах. Они выкручиваются, щиток вытягивается наружу.
4. От контрольной панели необходимо отсоединить штекер с проводами.

Способы модернизации подсветки номера K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.
