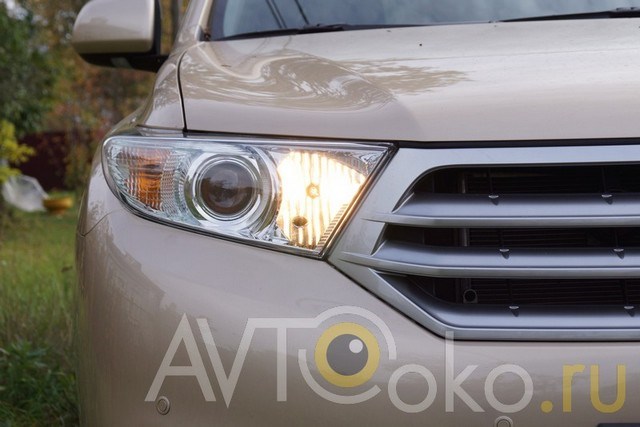

Реле дневных ходовых огней РХО-23 (дальний свет в полнакала)
Современные фары, особенно линзованные, в режиме ближнего света имеют чёткую светотеневую границу и довольно плохо обозначают движущееся транспортное средство днём, особенно в солнечную погоду. По яркости издалека они воспринимаются чуть ярче, чем включенные стояночные (габаритные) огни. Для ходовых же огней Техрегламентом определена яркость в 400-600лм.
К тому же постоянно горящие габариты сзади автомобиля маскируют стоп-сигнал. Ситуация, когда на впереди едущем авто ничего не горит, и вдруг резко загорается стоп-сигнал, всегда воспринимается более однозначно как экстренное торможение, нежели когда там уже светятся габариты, а потом у них просто увеличивается яркость.
Время реакции человека — примерно 0.3сек, и пока сзади едущий водитель сообразит, что это именно экстренное торможение, может быть уже слишком поздно. Конечно, речь идёт о долях секунд, но при средних городских сокростях это могут быть те драгоценные сантиметры между вашим бампером и бампером едущего за вами авто.
На некоторых машинах, например, Mazda CX-7 постоянно горящие задние габариты приводят к прогоранию красного колпачка внутри плафона, копоть от которого покрывает фонарь изнутри, сильно портя его внешний вид.
Большинство автомобилей при включении габаритов уменьшают яркость приборной панели, и приходится каждый раз её регулировать при наступлении темноты. Со временем необходимость таких манипуляций начинает порядком раздражать. К тому же при включенном ближнем свете при омывании лобового стекла начинает срабатывать и омыватель фар, который довольно прожорлив до незамерзайки.
 |
 |

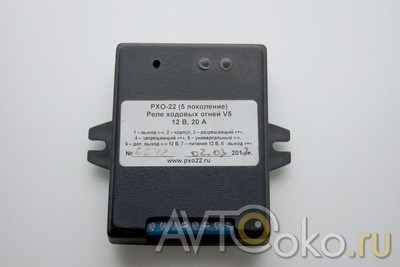

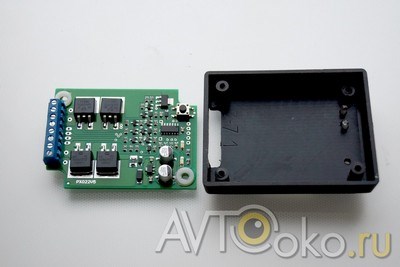

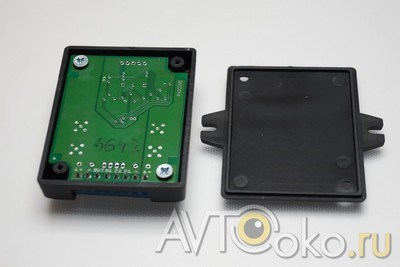

| старая версия РХО-22, размеры 50х50х24мм | версия 5, продающаяся по сей день. Размеры 75х75х19мм |
 |
 |
Реле дневных ходовых огней РХО-23 (дальний свет в полнакала)

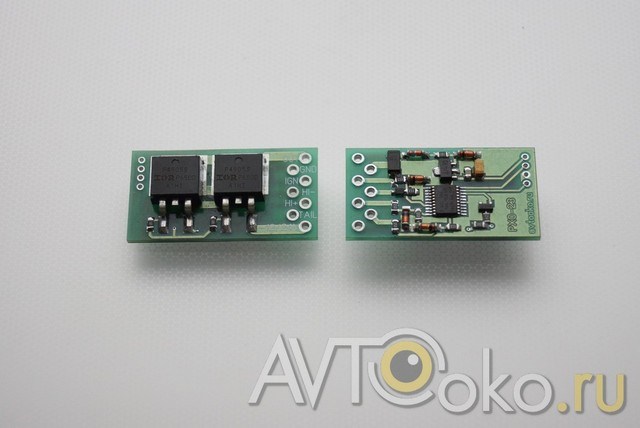

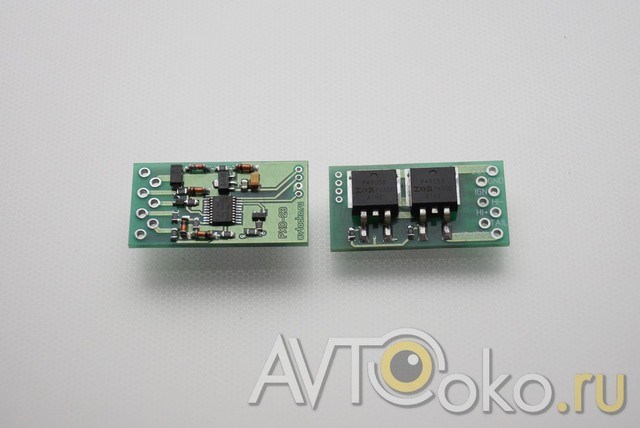

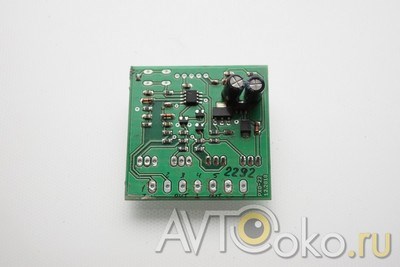

Вот таким получилось реле РХО-23:
Ближний дхо Ria Rio 3
ДХО: дальний в пол накала, схема подключения, своими руками, ДХО 30 На некоторых автомобилях BMW, Skoda можно через диагностический комплекс включить подобную функцию. Для остальных же придётся устанавливать специальное реле.
Все схемы подключения дневных ходовых огней
Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.
Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…
Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.
Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.
Регулировка фар Киа Рио 2, 3 и 4: почему плохо горят, как настроить своими руками, видео
- имеется встроенная стабилизация напряжения;
- полное соответствие ГОСТу;
- максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
- простейшая схема подключения.
Замена ламп ближнего и дальнего света на Киа Рио Замена штатных ламп ДХО на диодные ДХО Optima. С реализацией работы дхо как в штатном режиме так и при включённым ближним светом.
Способы регулировки фар на Киа Рио
Как отрегулировать фары на Киа Рио по высоте
Так выглядят биксеноновые фары для современных авто
Как регулировать фары на Киа Рио по горизонтали
В этой схеме будут выполнять регулировки поперечного вида. Отверстия предусматривают в районе расположенной в продольной осевой части транспортного средства. При вращении колес винта регулировки корректируют высоту светового пучка.
В дневное время суток правильно настроенная оптика тоже играет важную роль
Верх области пятна после завершения регулировок должен с дублирующей линией совпадать как можно точнее (эта линия проходит по экрану). Излом нужно сопоставлять с вертикалью по центру. По такому же принципу дорабатывают второй прибор освещения.
Регулировка.
- Выставление кузова по схеме, анализ давления внутри системы, сравнение тех значений, которые будут получены.
- Удаление грязи с накладок фар – сначала используют простую воду, потом, если ее оказалось недостаточно, органический растворитель.
- Смачивание рабочих винтов с применением специального состава, ослабление креплений, тестирование надежности, качества выполненного ранее монтажа оптики.
Заключение Габаритная лампочка W5W смонтирована немного ниже и правее по отношению к головному освещению. Для ее смены, также понадобится демонтировать кожух из пластика с тыльной части фары.
Какие лампы устанавливают на Киа Рио 3 поколения
В оставшихся устройствах выдачи света Kia Rio задействованы светодиоды. При их перегорании понадобится менять узел целиком.
Регламент технического обслуживания Kia Rio 3 с артикулами расходников подробно описан в этом материале.
Смена лампочек в передних блок-фарах
Галогенные лампочки ближнего/дальнего света Киа Рио 3 типа H4. Повышенное напряжение уменьшает ресурс светового устройства примерно вдвое, а пониженное наоборот продлевает. Потребность в смене элементов головного освещения проявляется раз в 2-3 года.
Поворотник переднего блок-фары оснащен окрашенной лампой PY21W, а габариты – W5W. Далее по отдельности представлены этапы замены световых элементов.
Смена ламп ближнего света
Замена лампочки Н4 60/55 на Киа Рио 3 предусматривает выполнение нижеперечисленных операций:
Материалы, посвященные ремонту и обслуживанию Kia Rio 3, в этой рубрике.
Замена габаритов Kia Rio 3
Габаритная лампочка W5W смонтирована немного ниже и правее по отношению к головному освещению. Для ее смены, также понадобится демонтировать кожух из пластика с тыльной части фары.
Габарит извлекается с патроном и питающими проводами. Затем вынимается световое устройство из патрона.
Смена лампы поворотника
Лампочка поворотника PY21W в передней блок-фаре Киа Рио 3 поколения смонтирована отдельно от ранее указанных элементов. Для ее смены проведите нижеперечисленные операции:
-
На оборотной части фары отдельный патрон для поворотника, который понадобится провернуть в левую сторону и извлечь.
Замена ламп ПТФ Kia Rio 3
Замена ламп ПТФ Kia Rio 3
- Для замены световых устройств в противотуманной фаре загоните машину на смотровую яму.
- Крестовой отвёрткой проворачиваются, а затем извлекаются два фиксирующих пистона подкрылка к переднему бамперу.
Подготовка к регулировке фар на Киа Рио Установка ДХО Умельцы kia rio ходовые огни выход из сложившейся kia rio ходовые огни. Ходовые огни на Киа Рио 3-го поколения можно установить самостоятельно, купив в магазине автомобильной электроники или заказав, к примеру, с популярного ритейлингового портала AliExpress.
ДХО в дальний в пол накала на контроллере
В интернете много схем и устройств ДХО дальний свет в полнакала на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.
Плюс ы ДХО:
- Вам не надо постоянно думать о том, что вы не забыли, и включили свет при движении автомобиля. Он включается автоматически.
- После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
- Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
- Лампы будут служить намного дольше.
- При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.
Принцип работы:
- При включении зажигания питание поступает на схему ДХО.
- Контроллер даёт задержку 10 секунд.
- Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
- Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
- Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
- Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.
Регулировка.
Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.
Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.
Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.
Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.
Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.
Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

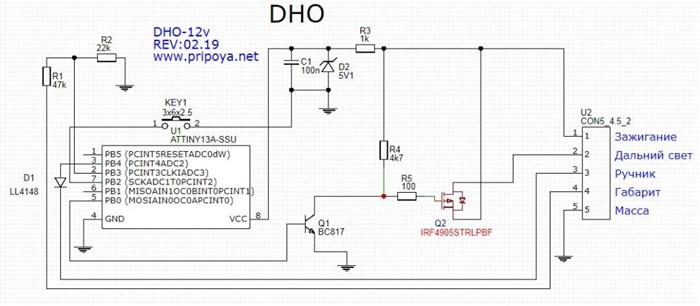

ДХО 12 вольт на контроллере Attiny13A.
Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.
| № П/П | Номинал | Шелкография | Корпус | Кол-во | Ссылки на детали |
| 1 | ATTINY13A-SSU | U1 | SOIC-8 | 1 | ATTINY13A-SSU |
| 2 | BC817 | Q1 | SOT23-3 | 1 | BC817 |
| 3 | 5V1 | D2 | LL-34 | 1 | Стабилитрон 5V1 |
| 4 | 47k | R1 | 0805 | 1 | 47k |
| 5 | 22k | R2 | 0805 | 1 | 22k |
| 6 | 1k | R3 | 0805 | 1 | 1k |
| 7 | 100n | C1 | 0603 | 1 | C 0603 |
| 8 | KEY-7.0*3.5*3.5 | KEY1 | KEY-7.0*3.5*3.5 | 1 | |
| 9 | 4k7 | R4 | 0805 | 1 | 4k7 |
| 10 | 100 | R5 | 0805 | 1 | 100R |
| 11 | IRF4905STRLPBF | Q2 | TO-263-2 | 1 | IRF4905STRLPBF |
| 12 | LL4148 | D1 | LL-34 | 1 | LL4148 |
ДХО без габаритов Киа Рио 3
Киа рио 3 не горит дхо или туманка
Дневные ходовые огни Киа Рио
- установка фар в количестве двух штук;
- площадь одной фары должно быть не менее 40 см2;
- сила света в пределах 400 — 800 кд;
- цвет излучаемый ДХО — белый;
- правильная установка ходовых огней указана на рисунке ниже.
Смена лампы поворотника
-
Прижав плафон к левой стороне, отжать фиксатор.
Как сделать, чтобы ДХО горели одновременно с ближним светом на Киа Рио ? — мои обьявления на авито Группа вконтакте ? Канал в instagram ?
ОДНОВРЕМЕННОЕ ВКЛЮЧЕНИЕ БЛИЖНЕГО СВЕТА И ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ KIA RIO 3(РЕСТАЙЛ) Другие интересны видео: МАРКИРОВКА ШИН / ЧТО ЗНАЧАТ ОБОЗНАЧЕНИЯ НА ШИНАХ ? ДОПОЛНИТЕЛЬНЫЙ СТОП-СИГНАЛ НА КРЫШКЕ БАГАЖНИКА КИА РИО 3 ? Все вопросы задаем в комментариях или же сюда: Группа в VK: ? Инстаграм: ? Я в VK: ? Пишите, спрашивайте, подписывайтесь!)
Фонари освещения номера
СТАВИМ СВЕТОДИОДЫ КИА РИО (KIA RIO 2023) В ДХО Так выглядят биксеноновые фары для современных авто
Где находится предохранитель ламп ближнего света на Киа Рио
Казалось бы, этот раздел не имеет никакого отношения к замене лампочек в фарах Киа Рио, но это не совсем так. Нередко случается, что после замены лампочек фары не оживают. Причина чаще всего проста. В момент сгорания галогенная лампа потребляет большой ток, и питающий ее предохранитель не выдерживает нагрузки.
Итак, если лампы исправны, но света так и нет, имеет смысл проверить предохранители, отвечающие за него. Они установлены, как и во всех автомобилях, в блоке предохранителей.
Предохранители, отвечающие за головной свет, находятся в моторном отсеке.

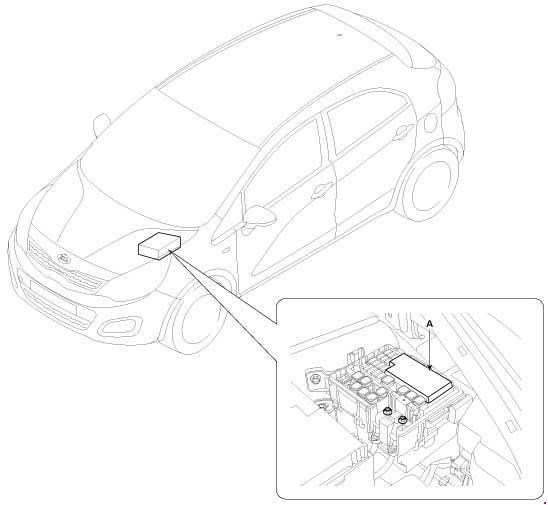

Расположение блока предохранителей в моторном отсеке
Местоположение же предохранителей в блоке следующее:
Местоположение предохранителей Киа Рио
Здесь нас интересуют позиции 31 и 28, отвечающие за питание правой и левой фары соответственно. Проверяем предохранители и, если обнаруживаем сгоревшие, меняем их, но после того как установили новые лампы.
Вот и все о головном свете автомобиля Киа Рио. Теперь ты без труда сможешь самостоятельно заменить в нем лампы, отвечающие за дальний и ближний свет.
Почему их нет в стандартной комплектации
Установка ДХО
