Почему прыгает стрелка амперметра при работе двигателя автомобиля

с интервалом где-то раз в 1,5 сек дергается амперметр, При этом под нагрузкой с таким же интервалом дергается двиг. Без нагрузки нормально. Интервал постоянный на ходу и на месте.Т.е. явно не что-то болтается. Что может быть. Бензин Шелл 92. Темепература +30 за бортом. Наблюдается калильное зажигание после выключения двига.
До жары ничего такого не было

с интервалом где-то раз в 1,5 сек дергается амперметр, При этом под нагрузкой с таким же интервалом дергается двиг. Без нагрузки нормально. Интервал постоянный на ходу и на месте.Т.е. явно не что-то болтается. Что может быть. Бензин Шелл 92. Темепература +30 за бортом. Наблюдается калильное зажигание после выключения двига.

Карб — К114, воздухан — экслюзивный квази-нулевиГ с ФЭ ГАЗ Зажигание — ДПКВ на Холле + ЭБУ ПРИЗ + коммутатор 0729.3734+ Б116 Электрокулер — «Лузар» Управление кулером — ШИМ-контроллерTL494+ IRF4905. И т.д., и т.п.

_________________ лазерная резка метала гибка метала

P.S. Может контактные кольца пора почистить и щетки заменить.

примерно также но. по сути 1)запустил двиг на ХХ пока акб заряжается ( 30-120 Секунд) чучуть дергается (частота таже 1-2Гц, амплитуда меньше стрелка в зоне +)

2) акб зарядился потребители 12В не включены колбасит от 0 и в + частота таже аплитуда офигенная

3) включаю ланосячий мотор печки чучуть дергается (частотат таже, амплитуда меньше стрелка в зоне +)

при всех режимах все лампочки светят в такт с дерганиями, даже дальний иближний

_________________ лазерная резка метала гибка метала

_________________ лазерная резка метала гибка метала

dinosavr, вероятно чтобы в морозы, в пробке зарядка была.

vovan1710, с контролем температуры и/или шкив на генератор меньшего диаметра(или ХХ под 1000).

Чтобы пережить морозы, включи все необходимые потребители(печка, габариты[бл.свет], майфун/радива, пр.) и повышай ХХ контролируя напряжение на АКБ. Это самое простое но не самое правильное.

Ещё вариант — генератор от трактора/дизеля, на меньших оборотах есть зарядка.

Из-за малого «охвата» на больших нагрузках ремни могут «буксовать». Зависит от нагрузки.

_________________ лазерная резка метала гибка метала

Нет зарядки на Ваз 2107- ищем причину | Ваз 2107 классика

1. Отключить все электрические кабели.
2. До зарядки убрать грязь, продукты окисления, смазку с клемм.
3. Аккумулятор должен быть разряжен полностью. Если это не так, лучше нагрузить его, включив все электроприборы, что поможет достичь нужного эффекта.

Горит лампочка зарядки аккумулятора — причины и поиск неисправностей | Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе “плюс” с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Схема подзарядки АКБ

Для общего понимания причин перезаряда сначала рассмотрим схему цепи зарядки аккумулятора. И хоть на разных авто она конструктивно отличается, но общий принцип построения одинаков.

1. Генератор.
2. Выпрямительный блок (диодный мост).
3. Реле-регулятор.
4. Блок предохранителей.
5. Замок зажигания.
6. Контрольная лампа заряда.
7. АКБ.

Работает система подзарядки на примере ВАЗ 2106 и других автомобилей из серии «ВАЗ классика» следующим образом:

1. После запуска силовой установки, посредством ременной передачи коленчатый вал начинает вращать ротор генератора, в результате чего этот узел вырабатывает электроэнергию.
2. Поскольку автомобильные генераторы – переменного тока, то выработанная энергия поступает в выпрямительный блок, где переменный ток преобразуется в постоянный.
3. После выпрямительного блока электроэнергия поступает на реле-регулятор, в задачу которого входит подержание вольтажа в заданном диапазоне.
4. После регулятора электрическая энергия по цепи проходит через блок предохранителей, замок зажигания и контрольную лампу заряда, далее возвращается на вывод генератора, а уже с него подается на аккумулятор.

Зу 55а инструкция стрелка прыгает – Защита имущества

Как проверить генератор

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Сила тока должна равняться 0,1 общей емкости АКБ к примеру, при объеме аккумулятора 65 А-ч, ток зарядного устройства не должен превышать 6,5 А. по сути 1 запустил двиг на ХХ пока акб заряжается 30-120 Секунд чучуть дергается частота таже 1-2Гц, амплитуда меньше стрелка в зоне. Не заряжается АКБ на ВАЗ 2107 на По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Тускло горит лампа зарядки аккумулятора на ВАЗ 2110: причины, что делать?

Не дает зарядку генератор ВАЗ 2107 инжектор и карбюратор: почему горит лампочка аккумулятора, признаки, причины и способы устранения, инструкции с фото и видео 2) акб зарядился потребители 12В не включены колбасит от 0 и в + частота таже аплитуда офигенная

С чего начать проверку

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, причины плохой зарядки аккумулятора ВАЗ 2107 нужно искать дальше.

Итак, смоделируем ситуацию. Вы завели мотор, но лампа аккумулятора не погасла. В чем дело?

• Дергается стрелка заряда аккумулятора ВАЗ 2107.
• Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
• Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
• При работающем моторе напряжение на батарее должно держаться в районе 13,9.
• Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Диагностика реле-регулятора Перед тем как начать поиск неисправности, обратите внимание на то, почему горит лампа. Если напряжение на АКБ вообще не поступает – тогда лампа горит правильно. В иной ситуации работа сигнального индикатора при наличии зарядки значительно усложняет проблему.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то “виноватым” может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить “кто виноват” можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 – запускаем двигатель.

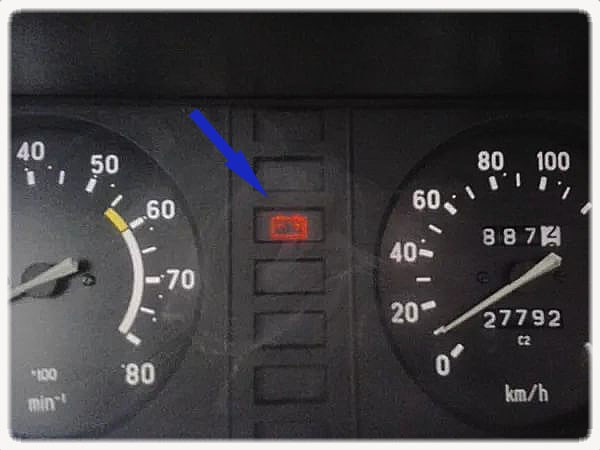

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе “плюс” с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Если “плюс” есть– проверяем “таблетку” (она же “шоколадка”) и генератор.

“Плюса” нет– придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

2) Запускаем двигатель

О мерах безопасности Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить зарядным устройством.

Выход из строя предохранителя

Электрическая схема зарядки АКБ защищается предохранителем. Располагается этот элемент в монтажном блоке автомобиля и маркируется как F10. Однако перед тем как проверять наличие неисправности в этом месте, лучше предварительно ознакомиться с инструкцией по эксплуатации автомобиля, в котором вы узнаете точное обозначение необходимого элемента.

При выходе из строя предохранителя зарядка на батарею вообще не поступает. Однако бывают случаи, когда сигнальная лампа загорается, а зарядка есть.

Проверить элемент можно при помощи тестера (деталь извлекается из монтажного блока). Если мультиметр покажет, что предохранитель непригоден, все что нужно сделать – это заменить его.



Диагностика и ремонтные работы

1) Включите зажигание не включая стартера
Если возникли подозрения на отсутствие зарядки АКБ, нужно произвести ряд диагностических и ремонтных работ в таком порядке:

Видео: натяжение ремня генератора


Мнение эксперта
Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории
Со всеми вопросами обращайтесь ко мне!
Задать вопрос эксперту
На приборной панели семёрки предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. При проверке сначала устанавливаем на источнике напряжение в 12,7 В, при котором лампа должна загореться. Как работает генераторная установка ВАЗ 2107 и цепь генератора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

С чего начать проверку

• Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

Лампа продолжает гореть или слегка тускнеет При поломке выпрямителя ток с генератора на АКБ также поступать не будет. Сам блок представляет собой плату с шестью кремниевыми диодами (3 положительных и 3 отрицательных). Если сгорит хоть один из них, выпрямитель нужно будет менять, так как он ремонту не подлежит.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора



1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.
1. Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.
• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.
1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.
1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

• Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.
1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Алгоритм зарядки аккумулятора автомобиля

1. Неисправно реле-регулятор, диодный мост;
2. Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;
3. Перегорел предохранитель или плохой контакт;
4. Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;
5. Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;
6. Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.

Зависимость заряда аккумулятора и плотности электролита Сила тока должна равняться 0,1 общей емкости АКБ (к примеру, при объеме аккумулятора 65 А-ч, ток зарядного устройства не должен превышать 6,5 А). Если разряд глубокий, допускается уменьшение тока до 1,5-2А.
