Реле ближнего и дальнего света Ваз 2106 – за что отвечает

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

На фото: Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов

Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): распространенные причины неисправности, поиск проблемы и самостоятельный ремонт

• выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;
• обрыв (обгорание) втягивающей и/или удерживающей обмотки;
• деформация или ослабление возвратной пружины;
• короткое замыкание во втягивающей или удерживающей обмотке.

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему Проверить эту деталь достаточно просто, для чего понадобится мультиметр в режиме прозвонки. От переключателя нужно отсоединить клемму, после чего подключить щупы прибора. В замкнутом положении переключателя, прибор должен издавать характерный сигнал. Если сигнал отсутствует, то деталь необходимо заменить на новую.

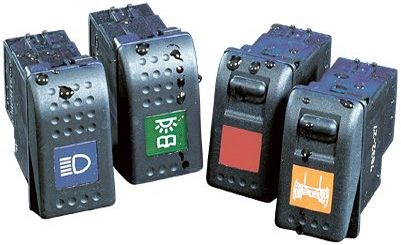

Кнопка или клавиша включения габариток и света

Возможно, также сломалась кнопка или имеются проблемы с проводкой. В случае с кнопкой залипает клавиша габариток и света. Контакты просто замыкают внут,ри и она не включается.

Примечательно, что кнопка эта никогда автомобилистами активно не задействуется. Априори она оставляется включенной, но когда залипает, то естественно, свои функции нормально не выполняет.

Клавиша называется выключателем света, считается уже изначально вещью хлипкой и не совсем надежной.

Часто именно эта клавиша становится излюбленным вариантом модернизации «рукастых» автомобилистов. Заметив, что в клавише отсутствует только индикатор, который может превратить кнопку в полезную вещь, они совершенствуют её. Такая модернизация позволяет значительно упростить жизнь водителя, которого до этого постоянно заботила мысль – выключил ли я фары или нет.

Чтобы осуществить модернизацию, достаточно воспользоваться светодиодом. Нужна также кнопка донор, паяльный инструмент и термопистолет.

• разобрать кнопку донор, снять оттуда контактные ножки и светофильтр для окошка;
• внедрить внутрь клавиши светодиод и добавочные контакты вместе со светофильтром.

Зеленый свет – габаритки, белый – ближний свет.

Не работает освещение салона ВАЗ 2107: замена лампочек

• берётся 4-контактное реле;
• плюс от аккумулятора подключается на 85 контакт через выбранный провод;
• выводы 86 и 87 – идут на массу;
• 30-й контакт – на Ш9-7.

Ваз 2107 не выключаются фары — Все о Лада Гранта В чем могут быть причины неисправности подсветки приборки на автомобиле ВАЗ 2107, а также способы их устранения, рассмотрим детально.

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

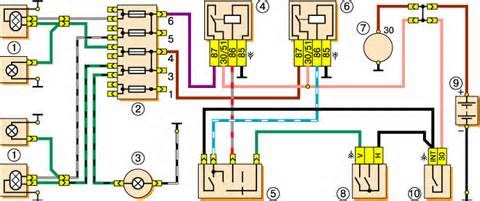

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Обратите внимание!
Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные.

1. Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
2. Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет!
Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает? Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре. Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

На ваз 2106 почему не работает ближний свет

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

Предохранители и реле ВАЗ 2107, электрические схемы

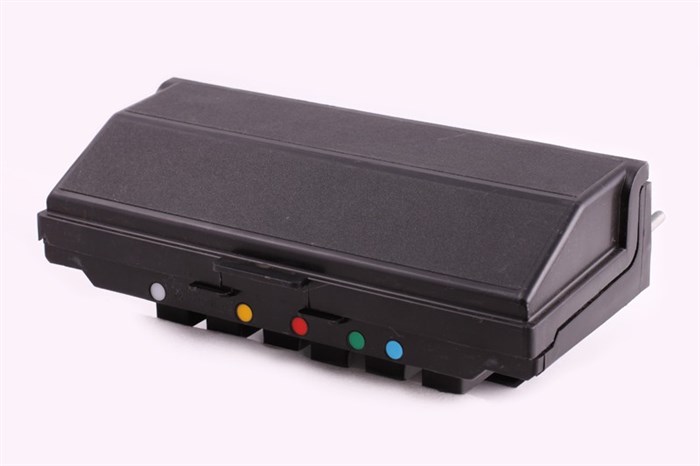

Монтажный блок ВАЗ 2107 нового образца

Возможные неисправности и их устранение

Схема подключения фонарей освещения салона на ВАЗ 2107 довольно проста, а потому и неисправностей будет немного, и все относительно легко устранимы. Вот те из них, которые можно устранить своими силами:

• сгорела лампочка;
• перегорел предохранитель;
• вышел из строя один из концевых выключателей, расположенных в стойках дверей;
• вышел из строя встроенный в плафон переключатель;
• неисправность проводки.

Будем устранять их все, начиная с самых простых.

Как заменить лампы

Для начала разберемся с заменой лампочек в плафонах освещения – это самая простая процедура, а неисправность наиболее распространенная.

Фонарь освещения салона крепится на двух пружинных защелках, расположенных сверху и снизу. Берем отвертку, поддеваем верхнюю или нижнюю часть плафона и аккуратно отжимаем, пока защелка не выйдет из паза в кузове.

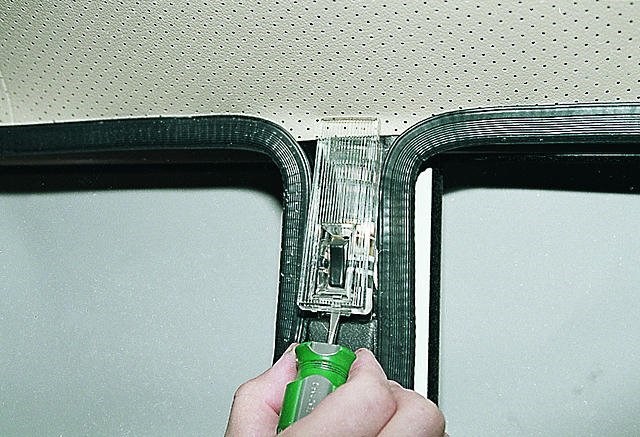

Отжатие нижней защелки

После этого фонарь легко снимется и повиснет на трех проводах

Снятый фонарь освещения салона ВАЗ 2107

Находим лампочку и снимаем ее, вытолкнув в сторону.

Снятие лампочки

Вставляем на место новую, проверяем, защелкиваем фонарь на место.

Установка фонаря освещения салона на место

Важно! Независимо от положения переключателя и состояния дверей на одной из клемм фонаря постоянно присутствует напряжение бортовой сети (+12 В), поэтому перед заменой лампы нужно обязательно отключить одну клемму аккумулятора или включить размыкатель массы.

Расположение предохранителя

Следующая по сложности устранения неисправность – выход из строя предохранителя (вставки). Нужно только знать, какого и где его найти. Расположен предохранитель, отвечающий за освещение салона, в монтажном блоке, а сам блок – в моторном отсеке, сразу за лобовым стеклом напротив кресла пассажира. На фото ниже он помечен цифрой 5 и закрыт защитной крышкой.

Местоположение монтажного блока в ВАЗ 2107

В зависимости от модификации и года выпуска автомобиль может быть оснащен одним из двух видов монтажных блоков. Устройство старого образца выглядит так:

Предохранители и реле ВАЗ 2107 — Мир Дорог

• 1 – монтажный блок;
• 2 – выключатели (концевики), расположенные в стойках передних дверей;
• 3 – выключатели (концевики), расположенные в стойках задних дверей;
• 4 – плафоны со встроенными переключателями.

Кнопка или клавиша включения габариток и света Разъем, который отвечает за подключение штекера, располагается на панели с устройствами около регулятора гидрокорректора фар. Чтоб выполнить ремонтные работы, нужно достать его снизу. Если сомневаетесь, что избрали подходящий штекер, отключите его и проверьте, работают ли стеклоочистители.

Отказали все приборы и датчики на панели приборов

После покупки своей ВАЗ 2106 буквально через пару дней меня ожидала следующая беда.

При включении зажигания не загоралась ни лампочка аварийного давления масла, ни зарядка аккумулятора, а также не работал датчик уровня бензина.

Сначала думал, что просто отошла клемма аккумулятора, но потом проверил — все оказалось в норме. На всякий случай решил покрутить стартер, и как оказалось — все работало, он крутил и машина нормально завелась.

Но даже после этого ни один из приборов и датчики не работали, кстати, тахометр также стоял на месте и стрелка не сдвинулась с места. Вот такая картина была при включенном зажигании и даже заведенном двигателе, все приборы намертво замерли:

Решил проверить все предохранители, так как иной причины происходящему просто не видел. Так как расположения предохранителей в монтажном блоке ВАЗ 2106 для меня было не знакомо, решил все проверять методом тыка. Поочередно вынимал предохранители из блока и осматривал.

Было уже довольно темно, и не первый взгляд все жилки на каждом предохранителе были целыми. На утро заново все проверил и увидел, что на одном сбоку, еле заметно, жила перегорела. Вот на фото ниже показан тот предохранитель, который отвечает за работоспособность датчиков и приборов ВАЗ 2106.

После того, как я его заменил исправным, все датчики и стрелки заработали и все стало на свои места.

Так что, если у кого-то будет подобная проблема, или вы впервые с подобным столкнулись, имейте ввиду, что виной всему именно предохранитель, который показан на среднем фото в этой статье. Надеюсь, что мой опыт будет хоть кому-то полезным.

Замена реле двориников ВАЗ классика

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Блок предохранителей ВАЗ-2107 F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.

Схема блока предохранителей ВАЗ 2107 нового образца

На более новых «семерки» установлен блок с 17 предохранителя и 6 реле. Предохранители ВАЗ 2107 на «новеньком» блоке защищают такие электроцепи и приборы:

• Лампы заднего ходы, вентилятор отопителя, курсовая лампа и реле обогревателя заднего стекла, движок заднего дворника и заднего насоса омывателя.
• Электромотор фронтальных дворников.
• Запасное гнездо.
• Запасное гнездо.
• Питание электрообогрева заднего стекла.
• Часы, прикуриватель, питание розетки «переноски».
• Сигнал и вентилятор радиатора.
• Лампы указателя поворотов в режиме «аварийки».
• «Противотуманные фары» и реле, регулирующее напряжение бортовой сети.
• Лампы панели устройств.
• Лампы стоп-сигнала.
• Правая фара далекого света.
• Левая фара далекого света, контрольная лампа далекого света.
• Габаритные огни (задний правый, фронтальный левый), освещение номера и подкапотного места.
• Габаритные огни (задний левый, фронтальный правый), лампы освещения «бардачка» и прикуривателя.
• Ближний свет (правая лампа).
• Ближний свет (левая лампа).

Реле нового блока делают такие функции:

• Реле подогрева заднего стекла.
• Реле очистителя и омывателя фар.
• реле сигнала.
• Реле электровентилятора системы остывания.
• Реле далекого света.
• Реле близкого света.

READ Где Находится Реле Вентилятора Ваз 2114

Не горит подсветка

1. Бачок для омывающей жидкости.
2. Насос с электродвигателем, работа которого происходит от сети 12В.
3. Форсунки или распылители водяной струи, которая попадает на лобовое стекло.
4. Трубки из ПВХ, соединяющие вышеописанные элементы.

Проводка Далее при помощи паяльника можно восстановить контакты. И после этого можно забыть про болезнь комбинации приборов автомобиля ВАЗ 2107. И да, кстати, вместо клёпок, которые высверлили можно вкрутить саморезы. Ну, вот и всё на этом если у вас были другие причины, то пишите в комментарии. Всем пока.

Предохранители и реле ВАЗ 2107

Предохранители и реле автомобилей

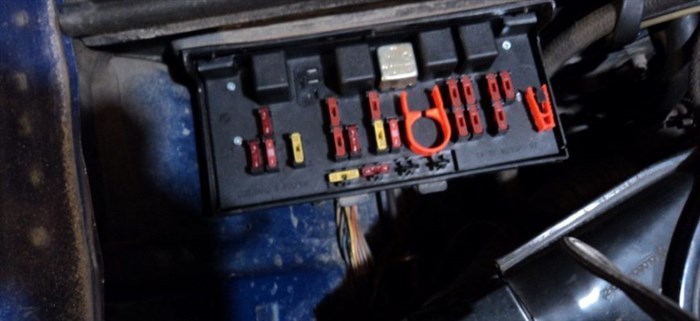

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

Назначение реле подкапотного блока

R1 — реле включения обогрева заднего стекла.

Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар.

Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар.

Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар.

Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала.

На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения.

4 — пинцет для замены предохранителей

5 — запасные предохранители

6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Назначение предохранителей подкапотного блока

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.

Вывод

Предохранители и реле под капотом ВАЗ-2107

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

F8 10 А кнопка включения аварийной сигнализации с лампой , указатели поворота и их контрольная лампа при включённой аварийке. Лампы заднего ходы, вентилятор отопителя, курсовая лампа и реле обогревателя заднего стекла, движок заднего дворника и заднего насоса омывателя. Схема подключения подсветки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Форсунки

Неисправности F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора
