Реле ближнего и дальнего света Ваз 2106 – за что отвечает
Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.
Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

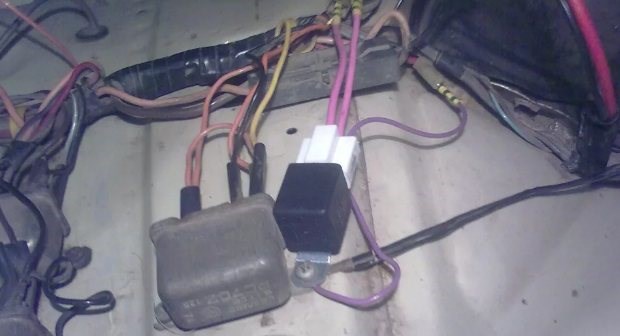

На фото: Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов
Ближний свет на 2106: особенности реле включения, что делать, если не горит лампочка, как улучшить освещение, фото, видео
Классическое зажигание
Почему не работает ближний свет ваз 2106
- выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;
- обрыв (обгорание) втягивающей и/или удерживающей обмотки;
- деформация или ослабление возвратной пружины;
- короткое замыкание во втягивающей или удерживающей обмотке.
Как подключить реле света на ВАЗ 2106 — схема и порядок выполнения работ Определить, что возникли проблемы с электрооборудованием, можно по следующим признакам:
Ремонт освещения
Возможные причины неисправности
Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.
Если же замена лампы не дала результатов, то неисправности могут быть следующие:
- Окислились или подгорели контакты в колодке ;
- Перегорел предохранитель ;
- Вышло из строя реле ;
- Неисправен выключатель ;
- В цепи произошел обрыв .
Ниже подробней рассмотрим, как диагностировать и устранить неисправность.
Замена лампочки
Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.
Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.
Совет!
Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.
Инструкция по выполнению этой работы выглядит так:
- Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
- Далее нужно слегка провернуть металлический обруч, и демонтировать его.
- Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.
- Затем нужно отстегнуть фиксатор, и извлечь лампочку.
- Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.
Обратите внимание!
В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть.
Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.
На этом процесс замены лампочки завершен.
Замена предохранителей
Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.
В данном случае надо обратить внимание на два предохранителя:
Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.
Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему
- Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
- Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.
Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему Вспомогательные элементы работают без включения зажигания, когда ключ повернут в положение «I».
Схемы электрооборудования отдельных веток
Вспомогательные элементы работают без включения зажигания, когда ключ повернут в положение «I».
Выключатель зажигания имеет 4 позиции, включение которых возбуждает ток в конкретных разъёмах:
- в позиции «0» от батареи запитаны только на разъёмы 30 и 30/1, другие обесточены.
- в позиции «I» ток подаётся на разъёмы 30-INT и 30/1–15, при этом под напряжением находятся «габариты», очиститель лобового стекла, вентиляторная система обогрева отопителя, ходовые огни и противотуманные фары;
- в позиции «II» к ранее задействованным разъёмам дополнительно подключается контакт 30–50. При этом в цепь включается система зажигания, стартер, панельные датчики, и «поворотники».
- в позиции «III» задействуется только стартер автомобиля. При этом ток доступен только разъёмам 30-INT и 30/1.
Схема регулятора оборотов электродвигателя печки
Если автомобильный обогреватель функционирует недостаточно эффективно, то следует обратить внимание на вентилятор печки. Технология автомобильного отопления проста и доступна для анализа.
Проблема с работой вентилятора отопителя возможно заключается в плохом контакте или перегоревшем предохранителе

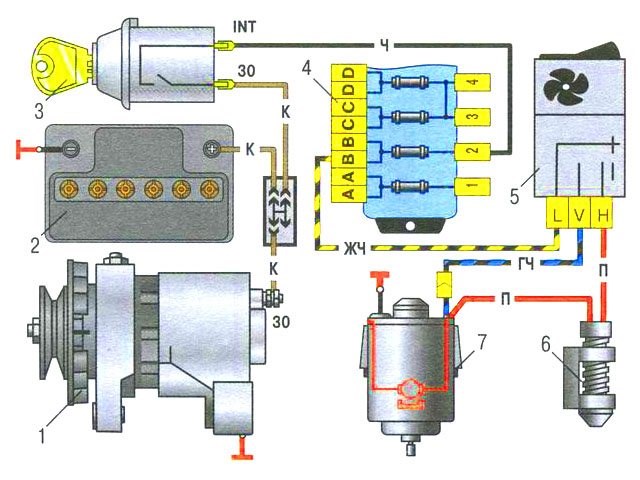

Таблица: схема включения вентилятора отопителя салона
| Номер позиции | Элемент электрической цепи |
| 1 | генератор |
| 2 | аккумуляторная батарея |
| 3 | замок зажигания |
| 4 | блок предохранителей |
| 5 | переключатель вентилятора отопителя |
| 6 | дополнительный резистор скорости |
| 7 | электродвигатель вентилятора печки |
Проблема может заключаться в плохом контакте, который приводит к тому, что вентилятор перестаёт работать.
Схема контактного зажигания
Простая система контактного зажигания представляла значительные проблемы при выгорании контакта бегунка в трамблёре
Таблица: схема контактной системы зажигания ВАЗ 2106
| Номер позиции | Элемент электрической цепи |
| 1 | генератор |
| 2 | замок зажигания |
| 3 | распределитель зажигания |
| 4 | кулачок прерывателя |
| 5 | свечи зажигания |
| 6 | катушка зажигания |
| 7 | аккумуляторная батарея |
Схема бесконтактного зажигания
Установка бесконтактной системы зажигания является инновационным вариантом при проведении модификации модели ВАЗ 2106. От такого новаторского подхода ощущается ровное урчание мотора, исключаются провалы при резком наборе скорости, облегчается запуск в холодный период.
Где расположено реле ближнего и дальнего света Ваз 2106
- Снять отрицательную клемму с аккумулятора. Один щуп мультиметра соединить с кузовом машины.
- Второй щуп присоединяется к проверяемому соединению или точке заземления.
- При появлении значений на приборе следует их сверить с рекомендуемыми заводскими параметрами. Если значения совпадают, то заземление в порядке.
Таблица: условные обозначения схемы указателей поворота Согласно ПДД, действующим на территории Российской Федерации, фары ближнего света должны гореть при эксплуатации автомобиля независимо от времени суток. Если на вашей машине фары работают исправно, то не возникает никаких проблем, в том чтобы соблюдать это простое правило. Но что делать, если лампочки ближнего света часто перегорают?
Ремонт освещения
Возможные причины неисправности
Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.
Если же замена лампы не дала результатов, то неисправности могут быть следующие:
- Окислились или подгорели контакты в колодке,
- Перегорел предохранитель,
- Вышло из строя реле,
- Неисправен выключатель,
- В цепи произошел обрыв.
Ниже подробней рассмотрим, как диагностировать и устранить неисправность.
Замена лампочки
Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.
Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.
Совет!
Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.
Инструкция по выполнению этой работы выглядит так:
- Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
- Далее нужно слегка провернуть металлический обруч, и демонтировать его.

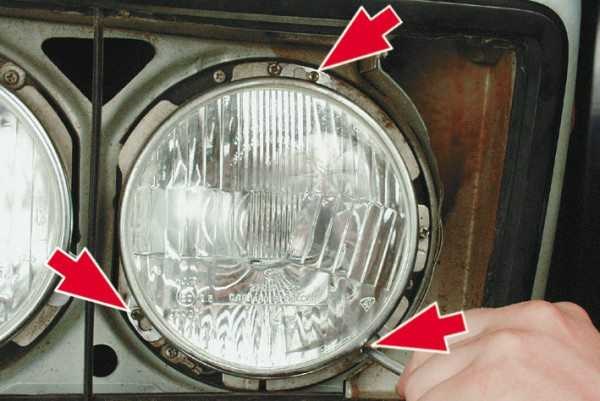

Фиксирующие фару винты
- Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.
- Затем нужно отстегнуть фиксатор, и извлечь лампочку.
- Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.
Обратите внимание!
В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть.
Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.
На этом процесс замены лампочки завершен.
Замена предохранителей
Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.
В данном случае надо обратить внимание на два предохранителя:
Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.
Корректор фар и ремонт
- Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
- Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.
Схемы электрооборудования отдельных веток Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.
Перегорела одна из ламп дальнего света
При такой неисправности дальний свет не выходит из строя полностью — как правило, отключается лишь одна лампа. Решение проблемы в таком случае знает практически каждый автовладелец, но мы всё же напомним, как сделать замену:
- Открутить болтики крепления ободка неисправной фары
- Повернуть стекло по часовой стрелке и вытащить фару из корпуса
- Отключить провода от контактов
- Нажать фиксатор и аккуратно извлечь лампочку
Убедиться в неисправности лампы можно, изучив нить накаливания (как и в случае с обычными бытовыми лампами). Если лампа неисправна, необходимо приобрести новую лампу и установить её на место старой, не касаясь стекла руками. После этого собрать всё в обратном порядке и убедиться в работоспособности дальнего света.
От исправной работы оптики зависит безопасность водителя и пассажиров. Если не горят фары на автомобиле ВАЗ 2106, то лучше на машине никуда не ехать, особенно в темное время суток. В статье рассматривается устройство оптики, возможные неисправности освещения, какой можно сделать тюнинг.
