Расшифровка значков на приборной панели автомобиля

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Расшифровка значков на приборной панели

Что нужно делать, если появился значок?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Важно Любые неполадки с тормозной системой машины входят в список неисправностей, при которых, эксплуатировать транспортное средство запрещается согласно ПДД. Как правило, если загорелась лампа аккумулятора, это может указывать на неисправности АКБ или генератора, а также бортовой сети. Загорается абс и восклицательный знак — Автомобильный портал AutoMotoGid По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Шкода октавия горит восклицательный знак — Автомобильный портал AutoMotoGid

Восклицательный знак на панели приборов: что значит Как правило, в списке частых поломок можно выделить:

Что означает «восклицательный знак» на панели приборов?

Важно: Любые неполадки с тормозной системой машины входят в список неисправностей, при которых, эксплуатировать транспортное средство запрещается согласно ПДД. Сам водитель должен осознавать, что поездка с неработающими тормозами смертельно опасна не только для него самого, но и для других водителей и пешеходов.

Если загорается восклицательный знак после запуска мотора, нужно отменять поездку и заниматься поиском и устранением неполадок, которые это вызвали. Когда индикатор с восклицательным знаком загорается на приборке в движении, водитель обязан немедленно остановить транспорт у обочины, включить аварийные огни и заняться проверкой тормозов.

Примечание: Если горит «восклицательный знак», вписанный «внутрь колеса», это сообщает о низком давлении в шинах, нужно перепроверить и подкачать давление во всех колесах самостоятельно или доехав до ближайшей заправки с насосом или шиномонтажной мастерской.

Горит восклицательный знак на панели приборов – почему и что делать

• Найти причину, почему мог загореться сигнал на панели приборов через бортовой компьютер, переключившись в раздел информации о состоянии автомобиля (если компьютер имеет такую функцию);
• Заняться диагностированием с помощью экспресс — тестера, если такой прибор у вас имеется и вы умеете с ним обращаться;
• Попытаться сбросить ошибку или получить ее код, перемыкая контакты диагностического разъема (об этом другая статья);
• Убедиться, что ТЖ в бачке достаточно, если уровень снизился, требуется долить;
• Проверяют состояние разъема, соединенного с датчиком ТЖ, очищают разъем (не редко он оказывается загрязнен тормозной жидкостью или попавшей пылью);
• Убедиться в исправном срабатывании механизма ручника – затяните его рычаг, затем отпустите полностью, и так 2-3 раза, проверьте концевик ручника;
• Визуально убедитесь, что накладки тормозных колодок не изношены до предела (если это видно через прорези колесных дисков), изношенные колодки могут вызывать горение индикатора на панели приборов и снижения уровня ТЖ в бачке;
• Убедитесь в исправном срабатывании тормозов, выжав педаль до упора в пол с усилием. Если педаль срабатывает слишком мягко или наоборот – жестко, до выполнения ремонта на машине кататься нельзя;

Программное устранение ошибки Желтый руль неисправности усилителя рулевого управления и перепрошивка руля в Passat B7 R-Line на VW Tiguan-2012м/г в в Перми — on DRIVE2 Стоп-кадр:
Напряжение: 11.88 V
DD
Температура: 2.0°C
Об/мин: 0 /min
Скорость: 0.0 km/h
Скорость: 0.0 km/h
Счет: 0

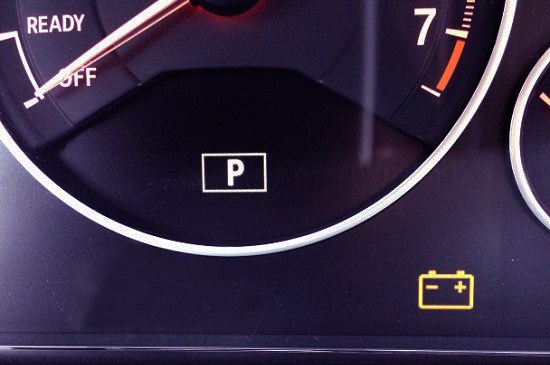

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить состояние зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

• Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки снова промеряется напряжение на АКБ.

Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора. Также может потребоваться полностью заменить провод от генератора на аккумулятор.

• Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

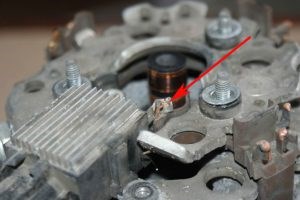

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Рекомендуем также прочитать статью о том, по каким причинам горит восклицательный знак на панели приборов автомобиля. Из этой статьи вы узнаете, почему загорается восклицательный знак на приборной панели, на что указывает данный индикатор, а также как выполнить диагностику неисправности.

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А. В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

• Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

Почему горит лампа ABS и ESC

• неполадки реле-регулятора;
• выход из строя диодного моста;
• ремень генератора оборван, плохо натянут или проскальзывает; ;
• перегорание предохранителей;
• плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
• обрыв цепи генератора;
• износ щеток генератора или щеткодержателей;
• возможны проблемы с выключателем зажигания;

Причины появления значка с ошибкой

Примечание: знак восклицания горящий вместе с АБС может означать, что автомобиль зафиксирован ручным тормозом. Убедитесь, что ручник в машине отпущен, возможно и лампы погаснут.

Замена датчиков АБС

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

Инструкция по замене датчика АБС заднего колеса:

Загорелся восклицательный знак на панели: диагностика

• пропал контакт в разъеме подключения;
• потеря связи с одним из датчиков (возможно обрыв провода);
• датчик ABS вышел из строя (требуется проверка датчика с последующей заменой);
• испорчен венец на ступице;
• вышел из строя блоков управления АБС.

Какой то свист из переднего левого колеса Стоп-кадр:
Напряжение: 11.88 V
DD
Температура: 2.0°C
Об/мин: 0 /min
Скорость: 0.0 km/h
Скорость: 0.0 km/h
Счет: 0

Подведем итоги

Как видно, восклицательный знак (!) на панели приборов горит по разным причинам. С учетом того, что на разных авто такой индикатор может загораться разными цветами (желтым или красным), важно уметь точно определить причину.

В большинстве случаев подобный значок красного цвета в кружке означает, что возникли проблемы с тормозной системой. Желтый цвет может указывать на износ тормозных колодок, то есть значок такого цвета информационный.

В любом случае, тормозная система в подобной ситуации и независимо от цвета индикатора нуждается в диагностике. При необходимости, выполняется обслуживание или ремонт. Если причиной загорания индикатора стали неисправности датчика уровня тормозной жидкости, датчик нужно поменять. Кстати, на многих авто можно заменить только поплавок, если дело в нем.

Рекомендуем также прочитать статью о том, какие обозначения и режимы имеет коробка автомат. Из этой статьи вы узнаете об основных режимах работы АКПП, что означают цифры и буквы на коробке автомат, а также особенностях использования отдельных режимов автоматической коробки передач.

Если же проблемным элементом является проводка, необходимо привести в порядок разъемы и провода. Напоследок отметим, что иногда неисправной может отказаться и сама приборная панель. С учетом того, что существует большое количество разных автомобилей, универсальных рекомендаций по снятию приборной панели своими руками может быть недостаточно.

Другими словами, если нет достаточного опыта, рекомендуем в подобной ситуации обратиться к опытному автоэлектрику, полностью отказавшись от попыток снять панель приборов автомобиля самостоятельно. В противном случае можно сломать крепления, оборвать проводку, вывести из строя отдельные элементы управления и т.п.

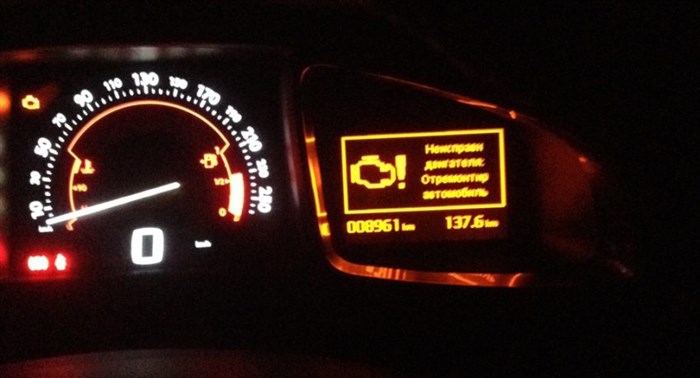

Почему загорается «check» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит «чек». Полезные советы и рекомендации.

Появилась ошибка двигателя, загорелся чек: как стереть ошибку из памяти ЭБУ. Доступные способы сброса ошибки, считывание и расшифровка ошибок двигателя.

Почему на приборной панели загорается «чек». Можно ли дальше ездить на автомобиле, если горит «check engine». Что нужно проверить в первую очередь.

Цифры и буквы на коробке автомат: обозначение режимов АКПП. Для чего предназначены режимы АКПП, как и когда включать основные и дополнительные режимы.

Замена датчиков АБС

• Если знак в круге и скобках, тогда это тормоза. В случае, когда горит восклицательный знак и надпись ABS параллельно, проблема обычно заключается в неисправности ABS.
• Если восклицательный знак в желтом треугольнике, это сбой в электронной системе стабилизации.
• Красный треугольник с восклицательным знаком может указывать на разные поломки и необходимость диагностики, то есть нужно внимательно изучить щиток приборов и проследить, не горят ли еще какие-либо значки.

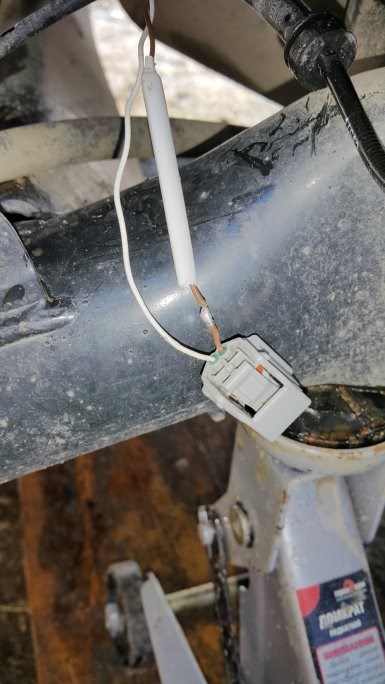

Причины появления ошибки АБС Исключив низкий уровень ТЖ, в процессе выявления проблемного элемента (датчик или проводка), можно быстро проверить работу датчика и проводки прямо на месте. Сделать это не сложно. Достаточно нажать на резиновый уплотнитель крышки бачка, опустив тем самым поплавок датчика. Если датчик работает нормально, восклицательный знак на панели должен загореться.
