Ваз 2110 загорелась лампа аккумулятора

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод , встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

Горит лампа зарядки аккумулятора на ВАЗ 2110-2112

• Не следует сразу демонтировать генератор, это напрасно. Проведите диагностику в щеточном отсеке на генераторе. При наличии визуальных дефектов или залипаний, замените на новые, протестируйте авто. Если не удалось устранить причину, переходите к следующему этапу;
• Диодный мост:
  он не подлежит частичной замене или профилактике, только полная замена. Параллельно просмотрите, нет ли прогорания в месте его крепления, так как может коротить на обмотку в роторе. См. статью «Как проверить диодный мост»;
• Проблемы с реле:
  возможно на него не поступает ток в следствии окисления контактов. Необходимо аккуратно отсоединить контакты и зачистить наждачной бумагой мелкой фракции или треугольным напильником. С помощью вольтметра проверьте выходное напряжение на генераторе, предварительно сбросив плюсовую клемму. Стандартное напряжение должно быть 14,2–14,3 В. Если окажется напряжение меньше нормы, тогда необходимо разбирать генератор и искать поломку в обмотке ротора и статора;

Как называется предохранитель генератора Регулятор напряжения может выйти из строя по разным причинам — короткое замыкание в цепи, механическое повреждение узла, естественный износ, неправильное подключение к выводам аккумулятора. Для проверки регулятора напряжения вам понадобится электронный мультиметр. Проверка сама по себе несложная.

Как решить неисправности

Решить проблемы можно следующим образом:

1. Слабый контакт. Может возникать из-за попадания масла на щетки или загрязнения. Чтобы решить проблему – достаточно протереть детали тряпкой, смоченной в бензине, а щетки лучше сразу заменить.
2. Оборванная обмотка. Чтобы понять проблему – положите руку на аккумулятор. При обрыве аккумулятор начнет греться. Проверьте каждую катушку по-отдельности, чтобы понять, какая из них не функционирует в полной мере. Внутренние катушки заменяются.

1. Замыкание, наблюдаемое между витками. Отследить можно, проверив сопротивление каждой катушки с помощью вольтметра.

1. Замыкание, происходящее на роторе корпуса приводит к замыканию всей обмотки. В этом случае генератор работать не будет – нужно изолировать или заменить обмотку.
2. Замыкание, встречающееся на фазной обмотке. Возникает из-за разрушения изоляции между витками катушки. Приводит к перегреву генератора.
3. Замыкание статора, которое происходит на корпусе. Генератор при такой поломке греется и гудит. Для устранения проблемы достаточно сменить катушку.
4. Замыкание плюсового зажима на корпусе. Мало того, что генератор перегревается – еще и происходит пробой диодов. Все это приводит к замыканию аккумулятора и полного выхода его из строя.
5. Механические неисправности. Чаще всего это растяжение ремня. Также возможна неисправность подшипника. Как его сменить – смотрите в видеоролике ниже.

Если обнаружена одна из проблем, связанных с генератором – рекомендуется немедленно приступить к ее исправлению. Если же опыта недостаточно – рекомендуется обратиться за помощью к специалистам.

Не горит лампа зарядки ваз 2107

• Недостаточный контакт, который наблюдается между ротором и щетками.
• Обрыв, который может возникать в обмотке возбуждения.
• Замыкание на катушке обмотки возбуждения. Характерные признаки – это гудение и сильный нагрев генератора.
• Статор выводит замыкание на корпус.
• Обрыв, который происходит в обмотке статора.
• Пробились диоды, расположенные в диодном мосту.
• На корпусе замкнуло плюс.
• Есть поломки в механике.
• Выход из строя реле-регулятора напряжения.
• Износ подшипников вала ротора.
• Обрыв проводов выводных клемм.
• Неисправный выпрямительный блок.

Горит лампа аккумулятора ваз 2110 инжектор причины 5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

За что отвечают предохранители на ВАЗ-2110

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Электродвигатели стеклоподъемников дверей

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Пропадает зарядка на ВАЗ 2110-2112: генератор не заряжает аккумулятор

Как определить, что есть неисправность?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля. Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Где искать причину?

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Про лампочку аккумулятора Некоторые причины также можно найти в видеоролике ниже.

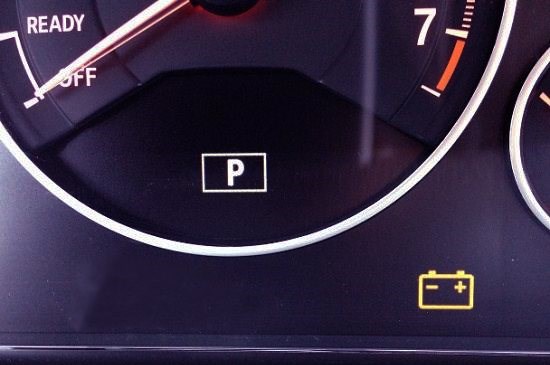

Почему загорелась лампочка индикатор

В случае, когда лампа горит постоянно, стоит говорить о нарушении работы АКБ и питания его от генератора.

• отсутствие контакта «–» с массой;
• повреждение или ослабление ремня генератора;
• износ щеток генератора;
• нарушение контактов на клеммах АКБ;
• выход из строя ротора или его проводки;
• сбой работы реле-регулятора;
• повреждение предохранителя;
• нарушение работы диодного моста.

Для устранения поломок в первую очередь определяют наличие напряжения на аккумуляторе. Для этого вольтметром (мультиметром) на включенном моторе замеряют необходимые характеристики на клеммах аккумуляторной батареи.

Норма показателей колеблется в пределах от 13,6 до 14,2 В – исправная и правильная зарядка АКБ. Внушительное отклонение полученных результатов от нормы указывает на наличие поломки в цепи.

Нарушение контактов на клеммах АКБ

Контакты аккумулятора и батареи могут окисляться, что приводит к нарушению и ослаблению соприкосновения. Это является основной и наиболее частой причиной неисправности лампы (зарядка идет, а лампа АКБ горит).

Так, генератор работает нормально, к аккумулятору поступает напряжение, но из-за слабого контакта происходит сбой. Сигнальная лампа загорается, но горит тускло. Чтобы устранить проблемы, клеммы и контактные выводы зачищают, дополнительно обрабатывая гидрофобным раствором.

Нарушение работы диодного моста

Электрическая схема является преобразователем переменного электрического тока в постоянный. Неисправность работы диодного моста приводит к погрешности при определении работоспособности генератора. Выход из строя одного диода нарушает работу всей цепи. Как следствие, подаваемое напряжение не соответствует параметрам.

Для проверки диодного моста используют мультиметр. Красный щуп тестера подключают к щупу моста, черный – к одному из контактов, на котором проставлена маркировка АС.

Исправный диод имеет пропускную способность 400-1000 мВ. Если на приборе отображены отличные значения, диодный мост необходимо заменить. Особенность моста такова, что он не подлежит профилактике, частному ремонту или точечной замене компонентов. Вместе с этим необходимо проверить места крепления моста. Случается, что проводка изнашивается и прогорает, вызывая короткие замыкания.

Сбой работы реле-регулятора

Узел реле-регулятора включает и выключает сигнальную лампу. Принцип его работы следующий.

Во время включения генератора через замкнутые его контакты проходит ток от батареи, питая индикаторы-диоды. Когда запускается генератор, подающий на реле выпрямленное напряжение, лампа должна погаснуть, так как узлы размыкаются.

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110:

Проверка исправности лампы и провода. Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Диагностика и ремонт

В ситуации, когда при зажигании горит красный значок аккумулятора при запущенном двигателе в первую очередь необходимо проверить действительно ли АКБ не получает заряд либо же лампочка горит но зарядка есть.

В дорожных условиях, когда под рукой нет мультиметра, это можно сделать по следующему алгоритму… В темное время суток в случае работы машины исключительно от АКБ со временем будет видно, что свет фар, подсветка приборов на панели, а также внутренние осветительные приборы со временем начинают светить более тускло.

Другой «дедовский» метод проверки генератора выполняется по следующему алгоритму:

• Запустить двигатель и включить нагрузку на аккумулятор, например, фары или подогрев заднего стекла.
• Открыть капот и отсоединить минусовую клемму аккумулятора. Обычно она прикручена ключом на 10, поэтому желательно предварительно ее открутить. Можно просто приподнять провод над аккумуляторной батареей.
• В случае, если двигатель продолжает исправно работать, фары не потухли и никаких других изменений в работе автомобиля не наблюдается, значит, генератор рабочий.
• Если же двигатель заглох и фары потухли, значит, генератор вышел из строя, и нужно выполнять его диагностику.

Для более детальной проверки вам понадобится мультиметр (желательно цифровой), способный измерять постоянное напряжение. Итак, первичная проверка выполняется по следующему алгоритму:

• Проверить состояние и натяжку приводного ремня генератора. Усилие натяжения должно быть таким, чтобы вручную его можно было повернуть на 90° (то есть, поставить вертикально), но не более. Кроме этого, ремень должен быть сухим, на его поверхности (как внешней, так и внутренней) не должно быть влаги и технологических жидкостей.
• Проверить напряжение на аккумуляторе в статике. После остановки двигателя соответствующее значение должно быть около 12…13 Вольт. Если напряжение ниже — проверяют генератор.
• Измерить напряжение на прогревочных оборотах. Для этого нужно прогреть машину, и уже на пониженных холостых оборотах мерять напряжение. Его значение должно находиться в пределах 13,8…14,5 Вольт. Если меньше, значит, недозаряд, если выше — перезаряд.
• Повысить обороты двигателя до 2000…3000 оборотов в минуту. Убедиться, что при этом напряжение на аккумуляторе на возрастает (не превышает 14,5 Вольт). В противном случае нужно проверять регулятор напряжения.
• При работе двигателя на холостых оборотах нужно включить потребители — дальний свет фар, обогрев заднего стекла, магнитолу. При этом напряжение на аккумуляторе на должно падать ниже 13,8 Вольта.

Щетки генератора

Регулятор напряжения

Регулятор напряжения может выйти из строя по разным причинам — короткое замыкание в цепи, механическое повреждение узла, естественный износ, неправильное подключение к выводам аккумулятора. Для проверки регулятора напряжения вам понадобится электронный мультиметр. Проверка сама по себе несложная.

Видео: Горит лампа зарядки аккумулятора.

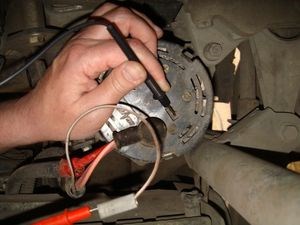

• Один щуп мультиметра поместить на один из болтов крепления диодного моста.
• Второй щуп поместить на корпус генератора.
• Если диоды целые — сопротивление стремиться к бесконечности.

Необходимость регулятора напряжения 3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.
