Щиток приборов Audi 80 / 90 с 1986 по 1994 год

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

3. Снять рулевое колесо. Если установлена подушка безопасности, то предварительно демонтировать ее. Момент затяжки элемента крепления рулевого колеса при установке: 40 Н∙м.

Внимание
Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание
Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание
Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание
Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание
Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание
Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание
— Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.
— Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание
Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание
— Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.
— Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

4. Отпустить хомут крепления модуля подрулевого переключателя.

5. Приложить усилие и отсоединить разъемы жгутов электропроводки.

6. Снять подрулевые переключатели в сборе.

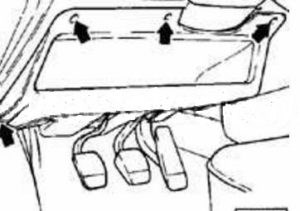

7. Выкрутить винты крепления (стрелки), показанные на рисунке ниже.

9. Отсоединить разъемы жгутов электропроводки.

Установка

Установка производится в последовательности обратной снятию.

Разъемы щитка приборов

1. Подсветка щитка приборов
2. Индикатор указателя поворота, правого
3. Лампа сигнализатора низкого уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра
4. Лампа сигнализатора перегрева двигателя
5. Индикатор указателя поворота, левого
6. Подсветка щитка приборов
7. Подсветка часов
8. Подсвета щитка приборов
9. Лампа предупредительного индикатора генератора
10. Лампа индикатора низкого давления моторного масла
11. Лампа сигнализатора низкого уровня тормозной жидкости
12. Лампа индикатора переключения передач
13. Лампа индикатора активации стояночного тормоза
14. Лампа предупредительного индикатора системы ABS
15. Лампа предупредительного индикатора непристегнутых ремней безопасности
16. Лампа контроля работы двигателя
17. Индикатор включения дальнего света фар
18. Подсветка щитка приборов

Электрические схемыАвтомобиль Audi 80 B3. Электрооборудование. Цветная электросхема А90 (80) б3 1988 гв

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Ауди 80 б3 приборная панель » Драйв — всё про авто В среднем работа аккумуляторов и реле Ауди 80 (Б3) составляет примерно пятьдесят тысяч километров. Сами по себе они выходят из строя редко — как правило виной этому неграмотные действия автовладельцев.

Расшифровка индикаторов приборной панели Audi 80 B3

Постоянно горит красный или реже желтый восклицательный знак с текстом рядом.

Предупредительный сигнал для привлечения внимания водителя в случае опасной внештатной ситуации (резкое падение давления масла, неисправность в электрике, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией.

Постоянно горит красный восклицательный знак или буква P в красном круге или надпись BRAKE.

Включен ручной тормоз или низкий уровень тормозной жидкости или износились тормозные колодки или другие проблемы в тормозной системе.

Горит или мигает красным или синим значок термометра в жидкости.

Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает то это указывает на неисправность в электрике системы охлаждения.

Постоянно горит красным или желтым значок лейки, масленки со смазкой желтая надпись Oil Level с дополнительными надписями: Min, Sensor.

Падение давления в системе смазки двигателя ниже допустимого значения или уровень масла ниже допустимого значения и необходима доливка или неисправен датчик падения уровня масла в двигателе.

Постоянно горит батарея красным цветом.

Падение напряжения в бортовой сети автомобиля или отсутствие заряда аккумулятора (АКБ) или другие неисправности в системе электроснабжения или неисправность в контуре высокого напряжения главной батареи.

Красная машина с открытыми передними или задними дверями.

В машине незакрыта или не плотно закрыта указанная на индикации дверь или несколько дверей.

Постоянно горит желтым или красным значок заправочного гидранта.

Остался минимальный запас топлива (такого запаса обычно хватает на 100 км) или топливо полностью закончилось.

Показывает желтым цветом лобовое стекло с пунктирной струей фонтаном в разные стороны.

В стеклоомывателе заканчивается жидкость для стекол, осталься минимальный запас.

Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.

Ремень безопасности водителя или переднего пассажира не пристегнут.

Горит красным значок человека пассажира с шаром спереди него, может появляться надпись красным SRS и AirBag.

Неисправности одной или более подушек системы пассивной безопасности установленных для передних или для задних пассажиров.

Желтый человек рядом с перечеркнутым кругом или желтая надпись Side Airbag Off.

В машине отключена подушка безопасности переднего пассажира.

Индикатор красной машины с ключиком внутри или горит зеленый ключ.

В данный момент в автомобиле включена противоугонная система или иммобилайзер.

Горит красным машина с закрытым замком сбоку.

Указывает на неисправности в противоугонной системе автомобиля или о другом сбое в ее работе.

Горит красным или желтым восклицательный знак в круглой шестеренке, звездочке.

Предохранители Ауди 80 Б3: расположение блока, схема и распиновка

Трансмиссия

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

И когда в нашу страну стали завозить иномарки, автолюбители открыли для себя ранее неизвестные грани автомобиля. В компании FINNAUTOPARTS можно купить Щиток приборов, купить Приборная панель Щиток на а м Audi 80 90 Ауди 80 90. Расшифровка индикаторов приборной панели Audi 80 B3 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Audi 80 | 90 с 1986 по 1994 год, щиток приборов инструкция онлайн

Цветная схема электрооборудования Audi (80 B4 и B3, 100 C3, A6 C4 и C5) с описанием проводки Что касается динамиков, то проводку надо соединять с ними так:

Замена блока

Установка нового блока происходит в обратном демонтажу порядке. Необходимо помнить, что монтажный блок должен быть такого же типа, что и демонтируемый.

Замена отдельных элементов Ауди 80 под силу любому автовладельцу. Для этого:

1. Глушат мотор.
2. Отключают аккумулятор.
3. Снимают крышку, используя отвертку.
4. С помощью пинцета вынимают сломанный предохранитель.
5. Снова с помощью пинцета устанавливают новый.

Из инструментов для процедуры понадобятся отвертка и пинцет. Заменять плавкий элемент можно на компонент только такого же номинала.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

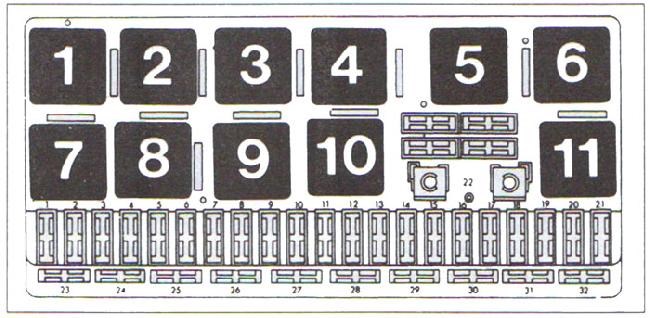

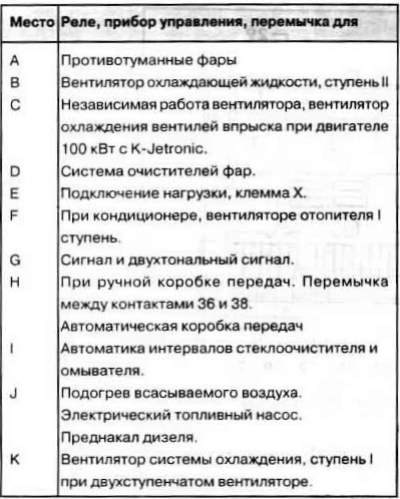

Реле зарядки

1. Системы АБС.
2. Сигнальная лампа ремней безопасности.
3. Блок управления внутренним освещением.
4. Блок реле муфты кондиционера.
5. Стеклоочистителя и стеклоомывателя заднего стекла.
6. Устройства контроля давления масла, блок управления переднего освещения, о поломке которого можно узнать, если это реле щелкает.
7. Не используется.
8. Не используется.
9. Автоматической блокировки переключения передач (только для автомобилей с автоматической коробкой передач).
10. —
11. —
12. Подогрев сидений.
13. Подогрев водительского места.
14. Люка на крыше автомобиля.
15. ЭБУ люка и дверными стеклами с электроприводом.
16. Аналогично.
17. Сигнальных ламп противоугонной сигнализации.
18. Электропривода дверных окон, люка на крыше с электроприводом, прерывателя цепи электропривода сидений.

Предохранители и реле поворотников Желтая картинка в виде колеса со стрелками или желтая надпись BAS ASR.

Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений

О том, что один или несколько предохранителей нуждаются в замене, говорит соответствующий индикатор на приборной доске. Также об этом говорит ряд признаков:

• Ощутимый химический запах из приборного отсека (как будто жгут пластик);
• При повороте ключа зажигания или переключении рычага трансмиссии часть устройств не работает;
• Прострел искры на монтажном блоке.

При появлении хотя бы одного из этих признаков следует немедленно отогнать авто в мастерскую.

Трансмиссия

• Небрежное отношение к расписанию планового техосмотра;
• Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
• Износ, механические повреждения;
• Повреждение изоляции электропроводки авто;
• Короткие замыкания;
• Окисление и попадание конденсата на платы;
• Отход контактов клемм.

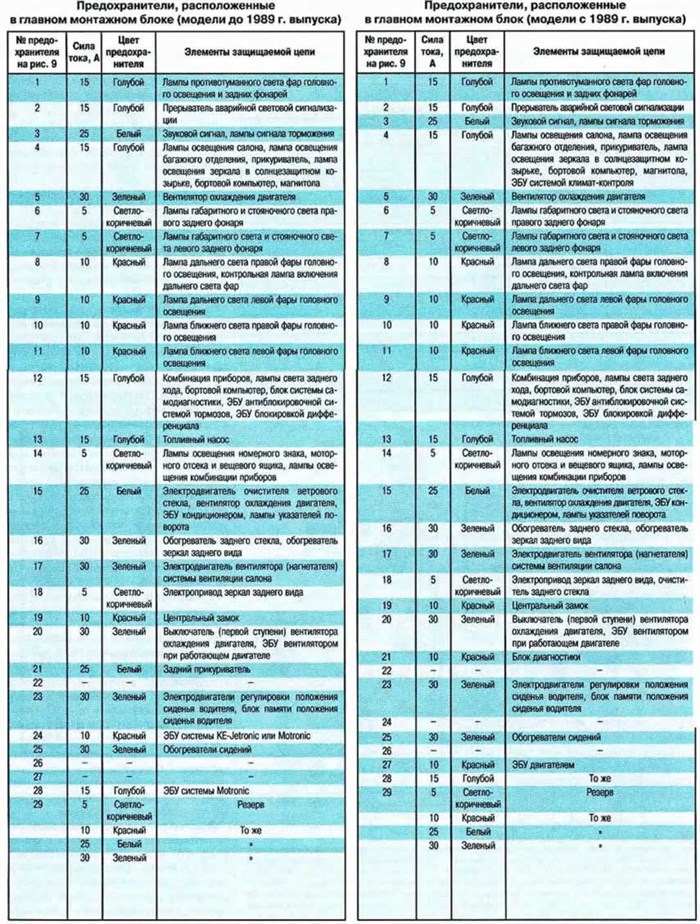

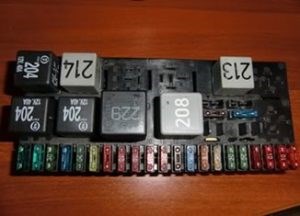

Центральная распределительная панель предохранителей Предохранители в Ауди 80 идут под номерами 10 и 11, мощностью 10 Ампер. Они находятся в блоке под капотом.

Дополнительный блок предохранителей

Чтобы получить доступ к дополнительному блоку, расположенному в салоне автомобиля, необходимо открутить четыре шурупа, крепящие крышку, находящуюся под рулём.

Комплектация дополнительного блока зависит от модификации авто, и часто не все элементы схемы могут быть задействованы.

В дополнительном блоке установлены автоматические предохранители, отключающиеся при коротком замыкании в сети — после того, как неисправность будет устранена, они самостоятельно включатся.

В салонном блоке находятся следующие компоненты электрической схемы автомобиля:

• общий предохранитель;
• блок управления климат-контролем или кондиционером;
• блок управления АКПП и системой АБС;
• блок управления электродвигатели стёкол и люка;
• электронный блок управления двигателем;
• управление подогревом водительского и пассажирских сидений (отдельные блоки для каждого );
• управление сидений с электроприводом;
• система управления головным светом;
• внутрисалонное освещение;
• управление ремнями и подушками безопасности;
• система оповещения о давлении масла, закрытых дверях и пр.

Также в монтажной схеме присутствуют неиспользуемые элементы (резерв), к которым можно подключать дополнительное оборудование: усилитель для акустической системы, охранную сигнализацию, электрический замок багажника и прочие дополнительные устройства и электрооборудование.

Доверять установку новых устройств или ремонт электропроводки в автомобиле ауди 80 следует доверять только профессионалам — в противном случае существует высокий риск возгорания проводки.

Если вдруг в автомобиле перегорели предохранители, сперва следует устранить причину неисправности, в противном случае они будут продолжать гореть.
