Замена датчика уровня топлива на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Датчик уровня топлива – он осуществляет лишь одну важную функцию в автомобиле, а именно этот самый датчик определяет сколько бензина осталось в баке и после чего подаёт сигнал на указатель уровня топлива который расположен на приборной панели и тем самым вы узнаёте сколько бензина осталось в бензобаке.
Примечание!
Для замены датчика топлива, вам нужно будет запастись: Основным набором гаечных ключей в котором будет находится ключ «на 7» и ключ «на 10», а так же нужно будет взять с собой отвёртку!
Где находится датчик уровня топлива?
Он располагается одной частью внутри самого бензобака, а другой вынесен наружу и прикреплён к бензобаку гайками. После отворачивания гаек его крепления, а так же после отсоединения всех проводов, хомутов и шлангов, датчик можно извлечь из отверстия в котором он находится, но об этом чуть ниже.

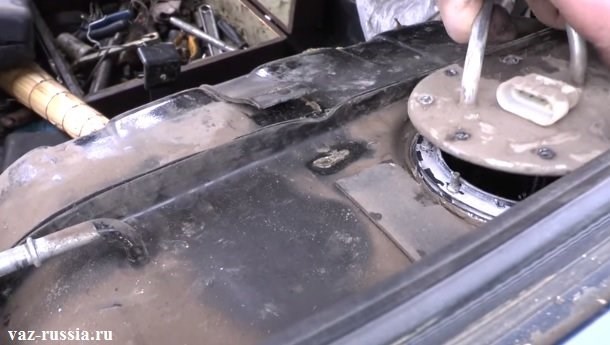

Более подробнее об местонахождение датчика, смотрите на фото ниже. Как вы уже поняли из фото на нём происходит снятие этого датчика (Датчик указан красной стрелкой) и на фото изображено то самое отверстие, в которое вставляется часть топливного датчика.
Когда нужно менять датчик уровня топлива?
При износе поплавка или же при поломки самого датчика, с указателем уровня топлива который расположен на панели могут происходить следующие ситуации:

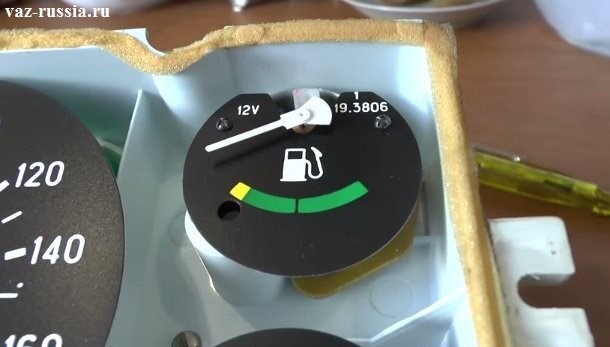

Во-первых указатель при заполненном баке не будет двигаться, а его стрелка будет лишь лежать на отметки «min».
Во-вторых при езде или же просто при заведённом двигателе, из-за износа датчика на указатель могут подаваться неправильные указания, допустим бак заполнен до верху бензином, а стрелка указателя двигается или стоит на средней отметки или почти на отметки «min».
Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): распространенные причины неисправности, поиск проблемы и самостоятельный ремонт
Ваз 2107: замена датчика топлива своими руками После покупки своей ВАЗ 2106 буквально через пару дней меня ожидала следующая беда.
Почему не работает контрольная лампа резерва топлива в комбинации?
1. Почему лампа резерва топлива в комбинации приборов не загорается? Хотя бензина в баке мало и двигатель уже глохнет.
— Возможно не замыкаются ее контакты в датчике уровня топлива (ДУТ) при опускании поплавка в нижнее положение (когда уровень топлива в бензобаке снижается до минимума).
Должно быть так. В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты лампы резерва — подвижный контакт на ползунке и неподвижный контакт на корпусе ДУТ. Это «масса». Плюс на лампу подается постоянно, после включения зажигания. После чего лампа резерва топлива загорается.
Но, если по каким-то причинам (например, при механическом повреждении) подвижный и неподвижный контакты внутри датчика уровня топлива остаются разомкнуты, то лампа резерва ни когда не загорится.
Если подвижный и неподвижный контакты лампы резерва топлива при опускании поплавка не замыкаются, то лампа не будет гореть никогда, так как ее электрическая цепь разорвана. На изображении они замкнуты, как и положено.
Для проверки необходимо снять фишку с ДУТ и соединить с «массой» ее вывод «W» (голубой с пурпурным провод). И включить зажигание. Если лампа резерва топлива загорелась — контакты лампы внутри ДУТ не замыкаются. Нужно извлечь его из бака, разобрать и устранить неисправность.
— Имеется «обрыв» в электрической цепи лампы резерва топлива.
Датчик уровня топлива (ДУТ) и контрольная лампа резерва топлива автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в., схема подключения
2. Почему постоянно горит лампа резерва топлива в комбинации приборов? Бензина в баке больше 7 литров.
— Имеется замыкание на «массу» в ее электрической цепи.
Либо имеет место постоянное соприкосновение контактов с «массой» (например, при механическом повреждении) внутри датчика уровня топлива, либо провод от ДУТ к комбинации приборов замкнут на «массу».
Если бензина в топливном баке много (более 7 литров) поплавок всплывает и контакты лампы резерва топлива размыкаются — лампа не горит
Для проверки необходимо снять фишку с датчика уровня топлива и включить зажигание. Если лампа погасла — проблема в ДУТ, если нет — имеется замыкание на «массу» в проводах от ДУТ к комбинации приборов.
ДУТ можно разобрать и починить, провода придется «прозванивать» по схеме.
Почему не работает контрольная лампа резерва топлива?
Нет зарядки на Ваз 2107- ищем причину | Ваз 2107 классика В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию.
Диагностика неисправности
При выполнении ремонтных работ важно удостовериться в поломке ДУТа: некорректное отображение показаний также может быть следствием поломки указателя уровня топлива (УУТ). Для проверки функционирования деталей автомобилисту потребуется мультиметр. Все тесты лучше проводить с полным баком. При полном баке показания прибора на датчике колеблются в районе 7 Ом. Алгоритм проверки ДУТа:
- «Скидываем» провода датчика;
- Задаем сопротивление 330 Ом, подключаем резистор на 10 Ом;
- Заводим мотором;
- «Ползунком» мультиметра меняем значение сопротивления в диапазоне «0-10 Ом».
Если во время манипуляций с регулятором мультиметра стрелка ходит от значения «пустой» к значению «полный», то не работает датчик уровня топлива Ваз 2107. Требуется покупка нового устройства, цена в интернет-магазинах не более 500 рублей.
Замена датчика уровня топлива ваз 2107 инжектор — Все о Лада Гранта
- фильтр сетчатый для грубой очистки от механических примесей;
- насос для подачи топлива;
- электронный датчик контроля уровня топлива (залитого в бак);
- трубка подачи топлива;
- трубка отвода топлива;
- электрический разъем;
- поплавок.
