Не горят габариты ваз 2109 карбюратор
Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному. Причины неисправности
— Перегорела лампочка габаритного света в патроне
Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.
— Окислились контакты в патроне лампочки габаритного света
Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.
— Окислились контакты в соединительных колодках блок фар или задних фонарей
Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.
«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.
— Перегорел предохранитель
Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).
— Неисправно реле К4 (контроля исправности ламп)
Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.
— Осыпались дорожки в платах задних фонарей
Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.
— Соскочили колодки в монтажном блоке или в них окислились наконечники проводов
Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11). При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.
Датчик бензина на ВАЗ 2109 (карбюратор, инжектор)
- Ф10:
отвечает за свет габариты, как спереди, так и сзади, подсветку приборной панели, прикуривателя и номерного знака; - Ф11:
закреплён только на правую сторону заднего габарита.
Почему не горит панель приборов ваз 2109 инжектор — Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099
Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099
Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099
Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099
В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.
Работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)
Работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)
Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».
Электрическая схема соединений датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099
Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099
На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.
При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».
Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099
— Снятие и установка датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099
— Схема топливной системы автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем
— Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099
— Топливный модуль (электробензонасос) инжекторных ВАЗ 21083, 21093, 21099
— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099
Не горят габариты 21099
ДУТ на высокой и низкой панели
Предохранители Ваз 2109 2108 21099 и реле с описанием назначения и схемами блоков
- Стрелка указателя уровня топлива «пляшет» или упала замертво в положение ноль;
- Постоянно горит индикатор, сообщающий о критическом уровне топлива, хотя вы только что заправили полный бак.
Не работают фонари заднего хода ваз 2109 — Неисправен выключатель наружного освещения на панели приборов
Обозначение значков на приборке ВАЗ 2109

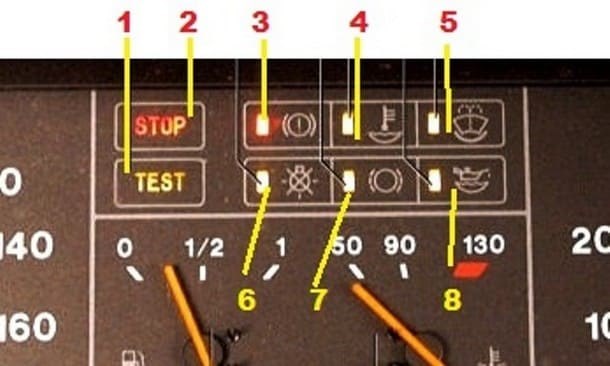

Панель с индикаторами можно разделить на 2 части. Меньшая половина лампочек установлена по центру в верхней части доски. Имеются указатели в нижней строке приборки.
- Значение лампочки простое – индикатор указывает на выполнение диагностики самоконтроля сигнализаторов.
- Говорит о наличии проблем в силовой установке. Если лампа горит постоянно, требуется выполнить диагностику мотора.
- Тормозная система находится в аварийном состоянии. Обычно лампочка указывает на падение жидкости в расширительном бачке или критический износ колодок.
- Лампа датчика уровня охлаждающей жидкости. Если горит постоянно – необходимо долить антифриз в систему.
- В омывателе лобового стекла закончилась жидкость.
- Повреждены лампы внешнего освещения. Возможно перегорела нить или нарушен контакт.
- Передние тормозные колодки износились до предела.
- Уровень масла в картере двигателя упал. Также может косвенно указывать на неисправность масляного насоса.
На фото ниже представлена последовательность лампочек в нижней части приборки.
Как снять панель приборов
- Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
- Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
- Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.
Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099 В автомобилях ВАЗ 2109, 21099 могут использоваться низкие и высокие центральные консоли, а также европанели. В зависимости от типа торпеды, комбинация щитка приборов и его распиновка, а также положение индикаторов будет разным. Ниже приведены фото и обозначения компонентов на приборных панелях с разными торпедами.
Пропала подсветка панели приборов, что делать?
Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.
Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.
Причины неисправности
Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:
- Предохранитель.
- Лампочки подсветки и их электроцепь.
- Проводка.
- Неисправность в блоке предохранителей.
- Повреждение платы.
Способы решения
Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.
Предохранитель

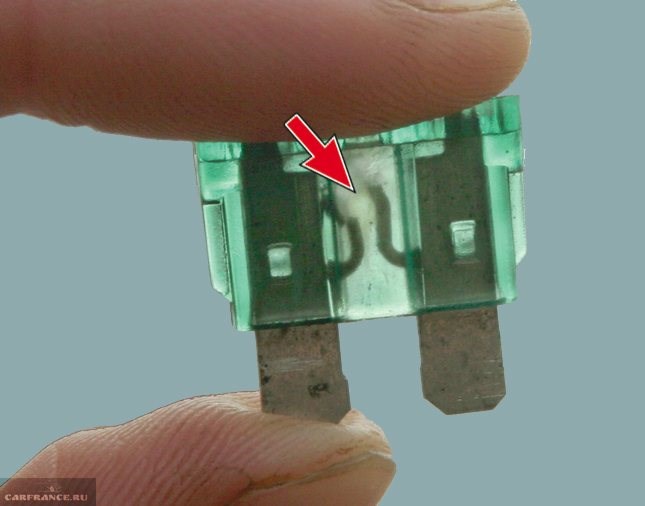

Общий вид сгоревшего предохранителя
Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.
Лампочки
В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.
Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!
Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.
Проводка
Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.
Кнопка включения подсветки и ближнего света.
Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.
Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.
Не работают стоп-сигналы ваз 2114
Замена
#5 Tezipe
- выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
- сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
- обрыв сопротивления в панели, который обычно вызывается перегревом;
- плохой контакт в месте подключения системы подсветки к бортовой сети.
Не Работает Датчик Уровня Топлива Ваз 2109 Многие задаются вопросом: где стоит менять датчик заднего хода? Конечно, проще всего отогнать машину на СТО, где произведут его замену по цене 3-4 его стоимостей. Но можно и самостоятельно поменять, ничего сложного в этом нет.
Блок предохранителей и реле
Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.
Вариант 1
Обозначение предохранителей
За прикуриватель отвечает предохранитель номер 12 на 16А.
| К1 | Реле включения очистителей фар |
| К2 | Реле – прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп |
| К5 | Реле дальнего света фар |
| К6 | Реле омывателя фар |
| К7 | Реле включения стекло подъемников |
| К8 | Реле включения звуковых сигналов |
| К9 | Реле вентилятора |
| К10 | Реле обогревателя заднего стекла |
| К11 | Реле включения ближнего света фар |
Вариант 2
За прикуриватель отвечает предохранитель номер 4 на 20А.
| К1 | Реле включения очистителей фар | |
| К2 | Реле – прерыватель указателей поворота и аварийной сигнализации | |
| К3 | Реле очистителя ветрового стекла | |
| К4 | Реле контроля исправности ламп | |
| К5 | Реле включения стекло подъемников | |
| К6 | Реле включения звуковых сигналов | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения дальнего света фар | |
| К9 | Реле включения ближнего света фар | |
Вариант 3
| К1 | Реле включения очистителей фар |
| К2 | Реле – прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп |
| К5 | Реле дальнего света фар |
| К6 | Реле омывателя фар |
| К7 | Реле включения стекло подъемников |
| К8 | Реле включения звуковых сигналов |
| К9 | Реле вентилятора |
| К10 | Реле обогревателя заднего стекла |
| К11 | Реле включения ближнего света фар |
Как узнать сколько газа в баке, если не работает датчик
Почему не горит
Возможные неполадки и способы устранения
1 Тема от Andrey08 2009-12-16 13:01:12 Если предохранители целы, а габариты не горят, то в монтажном блоке нужно проверить ещё и реле исправности ламп К4, которое имеет обозначение на его верхней части в виде круга перечёркнутого знаком умножения. Иногда, вместо этого реле, стоят просто перемычки, которые были поставлены предыдущим хозяином этого автомобиля. Не будут габариты гореть и при выходе из строя переключателя.
