Почему мигает лампочка зарядки аккумулятора на ваз 2106
Итак, если на ВАЗ-2106 моргает лампочка зарядки, это может свидетельствовать о двух неисправностях в вашем автомобиле. Давайте подробнее ознакомимся с системой зарядки и изучим возможные неисправности.
Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.
При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».
Слабо заряжает аккумулятор ваз 2106. Пропадание зарядки на ВАЗ шестой модели: как с этим бороться
- Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.
- Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.
Схема зарядки ВАЗ 2106 поможет выявить неисправности Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.
Возможные неисправности генератора ВАЗ 2106
В самом генераторе могут быть следующие неисправности:
- Повреждение диодного моста (в народе – «подкова»)
- Неисправность статорной обмотки – межвитковое замыкание, замыкание на корпус или внутренний обрыв
- Неисправность обмотки возбуждения ротора, с симптомами аналогичными, как и в статорной обмотке. Помимо этого может быть большой износ контактных колец, что нарушает их надежный контакт со щетками
Если при проверке на выходе генератора есть нормальное напряжение 13.5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода идущего от генератора до батареи.
На отсутствие зарядки может влиять и неисправность реле – регулятора, а также его плохой контакт с «массой».
Сегодня решил осветить одну из тем, которая довольно часто беспокоит владельцев ВАЗ 2106, и остальных моделей «классики».
А именно, дело пойдет о проблемах с зарядкой аккумулятора или полном ее отсутствии.
Опять же, хочу сразу предупредить, что все возможные причины, скорее всего, я не приведу, но те, с которыми сталкивался, постараюсь осветить ниже в статье.
| Причина неисправности | Способ устранения неисправности |
| Контрольная лампа горит или периодически загорается при движении автомобиля ваз 2106 | |
| Проскальзывание ремня привода генератора |
Горит лампа зарядки аккумулятора ваз 2106
- электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;
- якорь — специальная пластина, управляющая контактами;
- переключатель (переключающий, размыкающий, замыкающий).
Слабо заряжает аккумулятор ваз 2106. Пропадание зарядки на ВАЗ шестой модели: как с этим бороться Основная причина – слабое натяжение ремня на шкиве генератора ( натяните ремень , а в случае его повреждения – замените).
Устранение причин пропадания зарядки на ВАЗ 2106
Для проверки электрической цепи автомобиля необходимо наличие простейшего мультиметра или вольтметра. Наиболее распространенными причинами пропадания напряжения зарядки являются:
- слишком слабое натяжение ремня генератора либо его износ;
- неисправность генератора (износ щеток, неисправность диодного моста, обрыв или перегорание катушек статора или якоря);
- неисправность регулятора напряжения;
- обрыв в цепи зарядки.
Если же напряжение на клеммах батареи выше указанных пределов, надо проверить все контакты, начиная от плюсового вывода батареи до реле-регулятора напряжения. Если все контакты в норме, то реле-регулятор подлежит замене.
Своевременный уход за электрооборудованием автомобиля, состоянием контактов и клемм аккумуляторной батареи, регулярная проверка натяжения ремня и уровня электролита в аккумуляторе позволит двигателю вашего автомобиля работать долго и без проблем, а вам – избежать многих неисправностей в дороге.
Почему не горит лампочка аккумулятора при включении зажигания
- снимаем с двигателя генератор;
- разбираем его;
- проверяем угольные щетки на предмет износа;
- при помощи тестера проверяем диодный мост. В большинстве случаев проблема находится именно в нем.
Горит лампа зарядки аккумулятора ваз 2106 — Журнал Автопарк В самом генераторе могут быть следующие неисправности:
Характеристика устройства
Автомобильное реле — это выключатель, который служит для замыкания и размыкания участков электроцепей при определенных показателях электрических и неэлектрических входящих величин. Оно является коммутатором токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток.
- электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;
- якорь — специальная пластина, управляющая контактами;
- переключатель (переключающий, размыкающий, замыкающий).
При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.
- Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.
- Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.
Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.
Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Следует завести машину, при этом скорость вращения коленвала должна составлять 2500-3000 об./мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.
| Причина неисправности | Способ устранения неисправности |
| Контрольная лампа горит или периодически загорается при движении автомобиля ваз 2106 | |
| Проскальзывание ремня привода генератора |
Реле зарядки ВАЗ 2106: проверка и основные неисправности
- трехфазный синхронный генератор с обмоткой возбуждения;
- диодный выпрямитель (скомпонован в одном корпусе с генератором);
- аккумуляторная батарея;
- реле-регулятор напряжения (механический или электронный);
- реле лампы индикации наличия зарядки;
- индикаторная лампа зарядки аккумулятора.
Почему мигает лампочка зарядки аккумулятора на ваз 2106 А именно, дело пойдет о проблемах с зарядкой аккумулятора или полном ее отсутствии.
Основные причины
- Разрядился аккумулятор – самая распространённая причина. При включении бортовой сети и поворота ключа в замке зажигания до запуска двигателя происходит падение напряжения до критического уровня, контрольная лампочка не загорается, остальная индикация на приборной панели горит тусклым светом, пуск силового агрегата невозможен.
- Перегорел предохранитель – вышедший из строя предохранитель в монтажном блоке отключает питание лампочки АКБ. Как правило, в общей цепи он отвечает за всю подсветку щитка приборов номиналом на 10 Ампер.
- Неисправность электрической цепи – окисление контактов на разъёмах, либо плохо закреплённые клеммы, предохранитель в гнезде или обрыв участка проводки приводит к отказу индикатора АКБ. Проблема также может быть вызвана нарушенной изоляцией – короткими замыканиями.
- Перегорел индикатор – светодиод (лампочка) вышла из строя.
- Неисправно реле предохранителей – в отечественных моделях автомобилей (классика ВАЗ) монтажный блок предохранителей снабжён реле на каждую цепь по отдельности. Отказ реле на участке к индикатору отключает питание.
- Другие причины – поломка узла генератора. Диодный мост или реле напряжения работают с нарушениями, происходят скачки напряжения в сети с увеличением оборотов двигателя, нет зарядки аккумулятора (в таких случаях лампочка может гореть постоянно, либо мерцать с последующим отключением).
Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:
- без нагрузки с отключенным зажиганием и снятой клеммой «минус»;
- под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).
Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.
Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.
После замера под нагрузкой напряжение на исправной АКБ восстанавливается в течение 15-30 секунд. Его замеряют вновь, определяя ёмкость заряда. Далее обязательно проверяют окислы на клеммах, состояние силового кабеля на предмет повреждения изоляции и надёжность крепления провода заземления «на массу».
Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

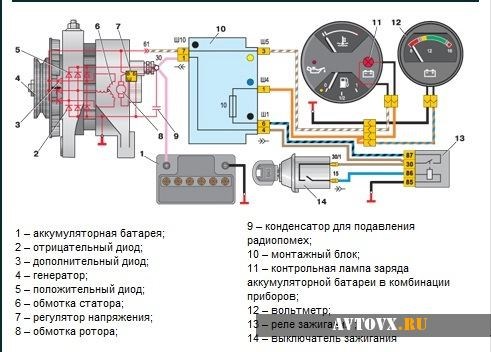

Схема зарядки автомобиля ВАЗ 2106
Устройство системы зарядки и генератор
Зачем нужна сигнальная лампа зарядки АКБ
Возможные неисправности генератора на автомобиле ВАЗ 2106, их причины и способы устранения Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику. Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари.
Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей
Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.
Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.
- Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.
Идем далее. При запуске ДВС вращается коленвал, от которого также приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя. Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.
В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.
На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания. Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.
Почему горит значок аккумулятора на панели приборов ваз 2109 -2114.
Пропала, причины
Схема зарядки автомобиля ВАЗ 2106
- Повреждение диодного моста (в народе – «подкова»)
- Неисправность статорной обмотки – межвитковое замыкание, замыкание на корпус или внутренний обрыв
- Неисправность обмотки возбуждения ротора, с симптомами аналогичными, как и в статорной обмотке. Помимо этого может быть большой износ контактных колец, что нарушает их надежный контакт со щетками
Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей переключатель (переключающий, размыкающий, замыкающий).
