Не Горит Лампочка Заднего Габарита Ваз 2114 • Проверка цепи

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.
2. Включите зажигание.
3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

• Если питание приходит, проверьте датчик заднего хода.
• Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

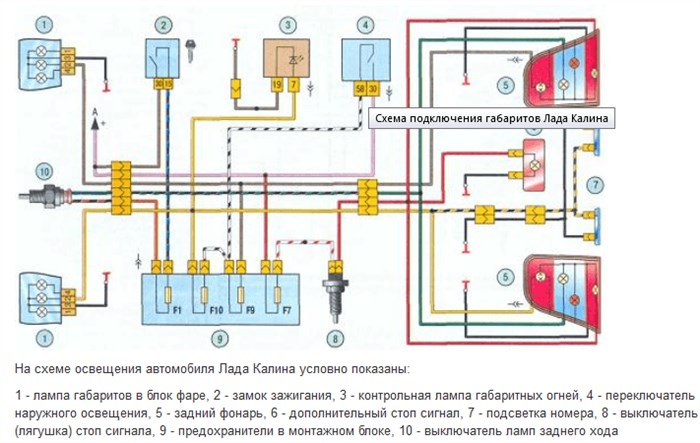

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

• закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;
• провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);
• датчик завис в замкнутом состоянии.

Не горит правая сторона габаритов ваз 2114

• На контактах образовался налет, окисление.
• Обрыв проводки, можно проверить визуально, а также прозвонить.
• Сгорел контакт на пленке фары.
• Неисправность механизма КПП.

Ваз 2114 не горят огни заднего хода — АвтоТоп В целом, габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей были специально увеличены по ширине контактные площадки с целью обеспечения плотного примыкания.

Не горят задние габариты ВАЗ 2114: причины, ремонт своими руками

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

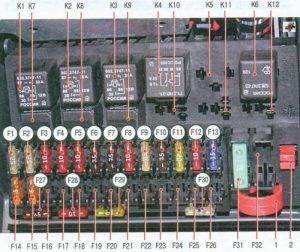

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Не работают задние габариты ваз 2114 причины

Неисправность фонарей заднего хода на ВАЗ 2114. Обслуживание и профилактика

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Теперь открывается доступ к патрону и лампе светильника заднего номера, который также нужно достать. Будучи идейным наследником первого поколения, четырнадцатый унаследовал от него многие технологические решения, в том числе приборы наружного освещения. Не горят задние габариты ваз 21099 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горит задний фонарь ваз 2114 — АвтоТоп

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Не горят габариты ВАЗ 2114, 2115: основные причины неисправности, ремонт Теперь открывается доступ к патрону и лампе светильника заднего номера, который также нужно достать. Снимаются шпильки крепления лягушки и фонарь уже в руках. Главное, не перепутать с датчиком скорости, который также находиться на коробке передач.

Почему не работают ФЗХ

Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.

Замените перегоревшую лампочку на новую, проверьте состояние контактов

Проверьте, замените при необходимости. Предохранитель может привести к потере работоспособности всей цепи контактов

Плата располагается под фонарем. Простой ремонт устранить проблему

Зачистить контакты не составит особого труда

Придется продиагностировать состояние цепи, проверить целостность проводки, используя тестер и визуальный метод

Потребуется зачистить контакты, заменить по необходимости элементы

Возникла поломка в механизме коробки передач

В такой ситуации предстоит решать вопрос неисправности КПП

Проверьте состояние датчика включения заднего хода, при необходимости выполните замену устройства

Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.

Блок ЗФ

Демонтаж платы задних фонарей

Чтобы снять плату, вам потребуется провести несколько простых манипуляций:

• Откройте багажник;
• Извлеките из пространства все лишнее, чтобы это не мешало работе;
• Уберите декоративную обшивку;
• Демонтируйте кожух, выполненный из пластика;
• Извлеките заднюю панель;
• Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
• Снимите крепежные шпильки датчика заднего хода и саму фару.

Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.

Демонтажные работы

Проверка работоспособности датчика

Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.

Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.

Замену датчика выполняют достаточно просто:

1. Поставьте автомобиль на яму или эстакаду;
2. Включите ручной тормоз;
3. Снимите защиту с днища, открыв доступ к коробке передач;
4. Уберите контакты от старого датчика;
5. Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
6. Демонтируйте старую лягушку, вставьте на ее место новую;
7. Дайте автомобилю немного постоять;
8. Проверьте уровень масла внутри коробки переключения передач;
9. При необходимости долейте масло до необходимого уровня;
10. Выполните обратную сборку.

Как проверить «лягушку»

Проверка цепи

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй к разъема. Сегодня мы поговорим о задней оптике на ВАЗ 2114 и в частности обсудим причины неисправности и способы устранения поломок фонарей заднего хода. Дополнительные советы По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Что особенно важно контролировать у задних габаритов

• 6 – монтажный блок предохранителей;
• 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
• 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Конструкция Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Проблема с лампочкой

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

Почему не горят габариты — снять декоративную обивку и вытащить колодку с проводами из контактной группы

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей. Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

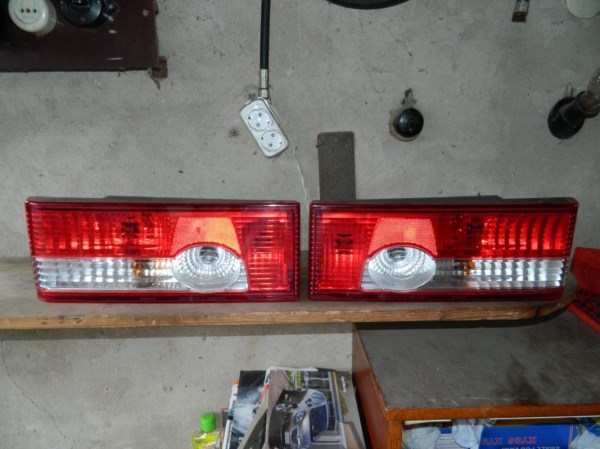

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе. Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала. Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на . Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции.

Советы для автомобилистов

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Характеристики габаритных огней ВАЗ-2114

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Замена неработающей лампочки

Чтобы закрепить задние габариты ВАЗ 2114, нужно соблюдать ряд простых рекомендаций:

• отключите питание автомобиля;
• открываем багажник, снимаем декоративную планку;
• затяните зажимы, снимите контактную панель всей лампы;
• нажмите на неисправную лампу и поверните ее против часовой стрелки, чтобы снять.

Кроме того, желательно «прозвонить» лампу тестером, чтобы убедиться, что проблема вызвана именно ее неисправностью, после чего ее следует заменить на новый аналог и приступить к монтажу лампы в обратном порядке.

Некоторые владельцы Жигулей, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют всю ламповую сборку, тем более что они не такие уж и дорогие. Это можно считать удобным решением, так как такая замена на какое-то время исключает вероятность выхода из строя других ламп в фонаре, помимо общей.

В некоторых ситуациях обрыв размера — это не полная нефункциональность фонарей, а просто более слабое свечение, свидетельствующее о проблеме с подачей питания на контакты. Чтобы устранить проблему, просто очистите всю контактную группу в блоке управления под капотом, и если это не поможет, вам нужно будет проверить каждую группу, ведущую к заднему фонарю, отдельно.

Где чаще всего коротит?

• включение / выключение происходит с помощью кнопки в модуле управления внешним освещением;
• при включении габаритов переключатель подсвечивается зеленым индикаторным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, светятся красным цветом в соответствии с российскими нормами безопасности дорожного движения.

Замена задних фонарей ваз 2114 Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.
