Не горит ближний свет в ВАЗ 2109: ремонт, замена и регулировка

Итак, мы выяснили где установлены и как располагаются фары и их блок в машине, теперь разберемся почему не горит ближний свет.

ПРОЧИЕ ПРОБЛЕМЫ

Провода на окисление также проверяются достаточно просто – возле блока предохранителей нужно тщательно осмотреть все колодки и реле, убрать ржавчину и если найдутся отсоединившиеся кабели – закрепить их на место. Чтобы проверить кнопку нужно найти любую другую и подсоединить управляющие провода к ней. Если фары загораются, то нужно просто поменять кнопку на аналогичную новую.

Блок фара ВАЗ 2114 соединяется сразу с несколькими кнопками, так как там находятся еще и поворотники, желательно диагностировать сразу все, возможно, проблема кроется в банальном разрыве цепи где-то в прокладке проводов от блока предохранителей к кнопкам.

К9 – реле включения ближнего света, не забудьте

Предохранители Ваз 2109 2108 21099 и реле с описанием назначения и схемами блоков

1. Выключаем зажигание, вытаскиваем ключ из замка и открываем капот;
2. Определившись с какой стороны блок нам нужно открутить подходим к нему и снимаем с него защитный короб. Он прикручен болтами с двух сторон;
3. Теперь нужно аккуратно снять контактную группу с отражателя;
4. Далее, находим пружинные зажимы и аккуратно их разжимаем;
5. Вынимаем лампу;
6. Вставляем на освободившееся место новую и собираем все в обратном порядке.

Разбираемся с вопросом, почему не горит ближний свет, а дальний горит на ВАЗ 2114 Если же вам ничего не помогло, то потребуется разбираться в проводке, рекомендуем обратиться к специалисту-электрику.

Диагностика

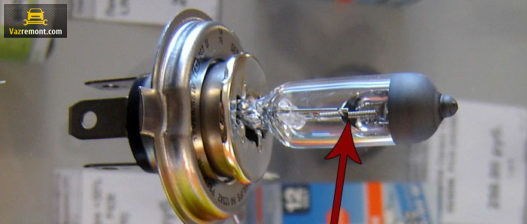

При возникновении проблем со световой аппаратурой автомобиля следует как можно быстрее выявить причину неисправности и устранить ее. Поиск следует начинать с самых простых и одновременно — наиболее частых причин. Так, если у вас не горит ближний свет ваз 2114 одна фара, то скорее всего причина в том, что перегорела лампочка этой фары.

Одновременное перегорание сразу двух лампочек в обоих фарах также бывает, но крайне редко. Как правило, это происходит при резких перепадах напряжения в сети и сопровождается серьезными повреждениями другой электронной аппаратуры. Проверить исправность лампочек очень просто — стоит лишь заменить их на новые.

Отправляясь в поездку, следует обязательно иметь при себе комплекты запасных ламп.

Для того, чтобы проверить целостность электрической цепи, следует «прозвонить» тестером провода, ведущие к фарам от блока предохранителей. Если сигнал есть, значит провода исправны, если нет, значил случился разрыв и провода следует заменить новыми.

Следующим этапом проверки (хотя его можно выполнять и в самую первую очередь) будет проверка предохранителей, расположенных в общем блоке. За защиту фар в данном случае отвечают сразу два 7,5 амперных предохранителя, маркируемых как F12 и F13. Первый из них стоит в цепи правой фары, а второй — левой.

Выход одного из них приведет к поломке света только с одной стороны (эта особенность, наравне с перегоранием одной лампочки, может быть причиной того, почему горит лишь одна фара). Решить указанную проблему крайне просто — следует лишь поменять предохранители на другие, рассчитанные на такую же силу тока.

Заканчивая разговор о возможных неисправностях, стоит упомянуть о крайне редкой, но возможной причине — поломке реле К9 (оно располагается в общем блоке). В случае, если полная проверка всех электронных элементов и замена кнопки включения не дали результатов, то следует выполнить замену и этого реле. Такая замена должна помочь исправить ситуацию и вернуть обе фары к работе.

Не горят задние габариты ВАЗ 2109: причины, как поменять лампу

• перегорание лампочек;
• окисление контактов на цоколях лампочек либо в гнездах патронов;
• разрыв электрической цепи;
• перегорание предохранителей;
• поломка кнопки выключения/включения.

Не горит правая фара ваз 2114 | Хитрости Жизни Колодка надета непосредственно на гибкую плату, осторожно(!) снимаем ее, потянув по направлению стрелки на следующем фото.

Сгорел предохранитель

По этой причине также часто не горит одна фара ближнего света. Для её устранения надо сделать следующее:

• вскрыть блок, в котором находятся все предохранители автомобильных электрических цепей;
• с помощью схемы определяется тот предохранитель, который нужен. Как правило, если он перегорел, то это сразу видно;
• заменить неисправный элемент на исправный.

Кстати, если перегорание предохранителей становится частым явлением, то следует искать в проводке пробой. Чтобы его определить, необходимо прозвонить все элементы электрической цепи, или обратиться за помощью к специалистам. Причём это надо сделать в обязательном порядке, так как наличие короткого замыкания может спровоцировать возникновение пожара.

Не горит ближний свет в ВАЗ 2109: особенности замены лампы, реле что делать, если не работает, схема, фото, видео

• открыть капот автомобиля;
• демонтировать защитный кожух на обеих сторонах фары;
• отключить контактную группу;
• снять пружинные фиксаторы;
• вытащить перегоревшую лампочку;
• вставить новую;
• произвести все подготовительные действия в обратном порядке.

Не горит левый ближний свет ваз 2110 3) К3 – реле очистителя ветрового стекла;
