Не горит подсветка панели приборов ВАЗ 2114

Контролировать текущее состояние автомобиля помогает обратная связь от транспортного средства. Отечественные и зарубежные конструкторы выполнили ее в виде световых сигнальных индикаторов. Их в изобилии удастся обнаружить, рассматривая, например, щиток приборов ВАЗ 2114. Все огоньки разделены по группам и отображаются определенным цветом.

В зависимости от того, какое количество всевозможных жизненно важных систем установлено в транспортном средстве, от стольких элементов инженеры могут отводить дистанционную световую диагностику. Водителю легче и быстрее будет узнать о работоспособности авто в целом, если данные будут оперативно предоставляться непосредственно во время движения.

Важно понимать, что иногда скорость получения информации водителем о текущем состоянии машины в пути способна предотвратить ДТП.

Основываясь на показаниях приборной доски, водитель принимает решения по управлению транспортным средством. Если же не горит подсветка панели приборов, то необходимо самостоятельно либо со сторонней помощью восстановить работоспособность модуля. Иначе в условиях потери информативности управление будет существенно осложнено либо полностью невозможно.

Автопроизводители обеспечивают собственный продукт эргономичными и максимально информативными панелями. При этом обеспечивается задача, при которой не допускается чрезмерная перегруженность световыми иконками. Все они должны быть максимально понятны и просты в прочтении.

О том, сколько лампочек располагать в каждой марке авто, решает сам производитель, так как единого стандарта в подобной ситуации не предусматривалось. Основными задачами, которые выполняет приборная панель, являются:

• выводится актуальная информация о работе двигателя;
• предоставляются данные о работоспособности важных систем безопасности;
• контролируется целесообразность использования всех агрегатов в автомобиле;
• указываются дополнительные факты, к котором относится ориентировочный запас топлива, время в пути и километраж, окружающая температура, текущее время и пр.

Под каждый световой индикатор подобрана соответствующая легко считывающаяся световая иконка.

Пропала подсветка панели приборов на ВАЗ-2114: не горит – Taxi Bolt

• При выявлении неисправности в каком-либо месте, вывинчиваем патрон полностью.
• Следует учитывать направление вращения, ведь все резьбы – правые.
• Не прикладываем значительного усилия, так как можно повредить посадочное гнездо.
• Вынимаем неработающую лампу из выкрученного патрона.
• В посадочное гнездо устанавливаем новую лампу либо светодиодный элемент с соблюдением полярности.

ВАЗ 2115 не работает подсветка панели приборов • Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Как работает индикатор давления масла в ВАЗ 2114/15

Горящая лампочка давления масла может свидетельствовать о неисправностях в системе смазки двигателя

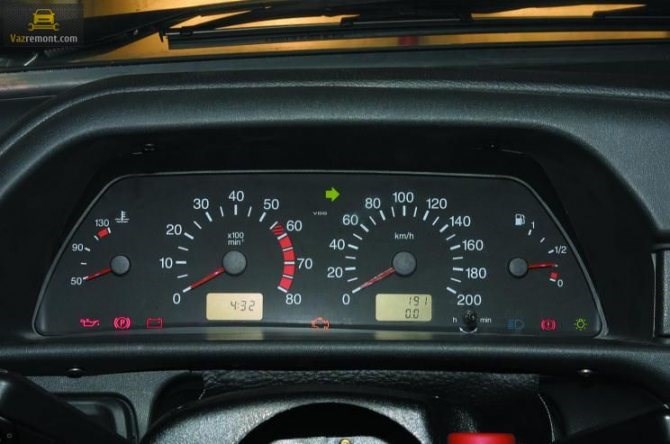

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.

В центральной части приборной панели в ряд расположены:

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Не работает подсветка приборов-на ваз 2115-как найти неисправность

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Электропроводка у ВАЗ-2114, как и у всех отечественных автомобилей, является не самой сильной частью. Итак, когда все основные причины, так сказать на лицо , можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Замена лампочек в приборной панели ВАЗ 2114 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Подсветка приборной панели ваз 2114 не горит

1. Заливайте в двигатель масло, рекомендованное автопроизводителем, обращая внимание на класс вязкости.
2. Своевременно производите замену масла и масляного фильтра.
3. Не используйте неоригинальных запасных частей при ремонте.
4. Как минимум один раз в квартал проводите диагностику системы смазки с обязательным измерением давления.
5. При загорании лампочки индикатора давления не эксплуатируйте автомобиль до проведения полной диагностики.

Почему не горит приборка на ваз 2114 – АвтоТоп Панель приборов на ВАЗ 2114 – это целый комплекс взаимодействующих датчиков и оборудования. Поэтому определить точно, почему она не горит достаточно трудно. Тем не менее, проблема в большинстве случаев возникает из-за одной или нескольких неисправностей следующего ряда:

Почему не горит панель приборов ВАЗ-2114 и что делать

Почему может не гореть подсветка приборной панели

Причин у появления этой неисправности очень много. Электропроводка у ВАЗ-2114, как и у всех отечественных автомобилей, является не самой сильной частью. Самые распространенные причины отказа подсветки:

• выход из строя группы светодиодов;
• перегорела лампочка;
• появление окиси на разъемах;
• обрыв или замыкание электропроводки;
• поломка предохранителя;
• неисправность общей контактной платы;
• повреждены габариты;
• отсутствие подачи «массы» на кузов.

Найти причину неисправности вам поможет вольтметр и тестер. С его помощью удастся проверить участки электропроводки и лампы. Также прибор поможет узнать, какой предохранитель вышел из строя. В большинстве случаев вам придется снять приборную панель. Об этой процедуре мы и расскажем далее.

Как исправить неполадки

Подготовьте для работы набор отверток (прямых и фигурных), ключи на 8 и 21, специальный пластмассовый пинцет для извлечения предохранителей и тестер. Далее разборку нужно проводить по инструкции:

1. Разборка начинается с удаления накладки. Для этого необходимы выкрутить 3 самореза. Под ней расположен выступ, который нужно вывести из кронштейна кузова.
2. Чтобы снять экран необходимо выкрутить 5 саморезов, они располагаются в накладки консоли справа.
3. Снимите с аккумуляторной батареи клемму (обычно рекомендуют минусовую), чтобы обесточить автомобиль. Только после этого от прикуривателя отсоедините колодку жгута проводов.
4. С рычага снимите рукоятку. Отсоедините крепление электровентилятора, располагающегося на отопительном агрегате.
5. После этого отверните болты на кронштейнах рулевой колодки. Снимите световод, патроны ламп и декоративную вставку панели приборов.
6. Ключом на 21 выньте лампу подсветки гидрокоректора.
7. Удалите саморезы снизу и сверху, чтобы у вас была возможность достать приборную панель.

Важно, чтобы электросхема была в безопасном от пыли и влаге месте. Накройте ее тканью или плотной пленкой, чтобы исключить попадание агрессивных веществ.

В первую очередь протестируйте лампочки. Если он вышли из строя, их необходимо заменить на новые, в большинстве случаев этого достаточно для восстановления работоспособности панели. При этом не исключайте и другие причины, например, проверьте соединения и проводники на наличие окиси. На патронах ламп часто образуется нагар, что также приводит к отсутствию подсветки панели.

Органы управления

1. Сгорели нити накала в лампочках или вышили из строя лэд-элементы.
2. Образовался налет из окислов в местах контактов электросоединений.
3. Перегорели предохранители.
4. Повредилась электропроводка.
5. Вышла из строя контактная плата.
6. Пропала «масса» на кузове (минусовой заряд от АКБ).

Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114 Венгерская панель приборов ставилась с 1996-1998 года (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

Повреждение проводки

Его действия сводятся к следующему: он определяет ключевые участки схемы и последовательно «прозванивает» их с помощью мультиметра до тех пор, пока не найдёт разорванный участок проводки. Выполнение этой работы может занять несколько минут или несколько часов — всё зависит от того, где именно произошёл обрыв цепи.

1. Сначала выполняются все действия, о которых говорилось выше, в пункте о замене лампочек.
2. Но вместо выкручивания лампочек следует выкрутить четыре болта по углам задней стенки приборной панели.
3. Задняя стенка аккуратно снимается вместе с платой, которая крепится к стенке пластиковыми защёлками.Контактная плата в приборной панели ВАЗ 2114 держится на простых пластиковых защёлках
4. Защёлки отгибаются ножом, повреждённая плата извлекается и заменяется новой. Затем выполняется обратная сборка панели.

Итак, большинство проблем с подсветкой приборной панели владелец ВАЗ 2114 может решить самостоятельно. Всё, что для этого требуется — это умение пользоваться отвёрткой. Исключением является случай с повреждением проводки.

Для выявления повреждённого участка настоятельно рекомендуется обратиться к электрику. Это позволит сэкономить массу времени и нервов, которые, как известно, не восстанавливаются.

Управлять автомобилем комфортно и безопасно можно, только четко отслеживая его основные параметры. Однако на ВАЗ 2114 иногда случается так, что подсветка панели приборов выключается или не горит совсем. Причин этому может быть много. Рассмотрим, почему возникает такая неисправность, каковы способы ее решения и из каких основных этапов состоит процедура ее устранения.

Как снять кнопки

1. Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
2. снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
3. Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
4. Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
5. Если у вас стоит автомагнитола, её тоже придётся снять.

Как разобрать приборную панель Ваз 2114 Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

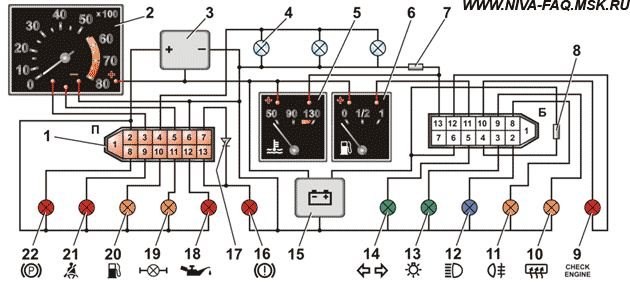

Схемы панели приборов Нивы 4х4

Венгерская комбинация приборов до 1996 г (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

Венгерская панель приборов ставилась с 1996-1998 года (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

Владимирская или подольская приборная панель устанавливается с 1998 года. Шкалы всех приборов нанесены на одну черную пластину:

Напомним, на сайте можно найти отчеты по доработке или ремонту отечественного внедорожника.

Почему не работает панель приборов

С чего начать

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом. Итак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Причины неисправности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Способы решения

• Предохранитель.
• Лампочки подсветки и их электроцепь.
• Проводка.
• Неисправность в блоке предохранителей.
• Повреждение платы.

Видео: пересвет кнопок ВАЗ 2114 Также, причиной потери масла в двигателе может стать неисправность прокладок или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.
