Возможно приобретение программного и портативного сканера. Для работы с программным требуется компьютер, планшет или смартфон с соответствующей программой и кабель с разъемом ODB2 для подключения. Для портативного не требуется ничего. Программа, небольшой экран для выдачи информации на нем и разъем для подключения поставляются в комплекте.
- Контроль и фиксирование сигналов, поступающих в ЭБУ от датчиков;
- Проверять работоспособность всех механизмов, определять коды неисправностей, генерируемых бортовым компьютером;
- Видеть реальные показания ЭБУ;
- Профилактическое тестирование автомобиля.
Сканер трудно назвать измерительным прибором – это устройство для фиксирования и выдачи информации, получаемой от блока управления.
Если один из датчиков выйдет из строя и будет выдавать неверную информацию, то и информация на сканер будет выводиться не та.
| Цифра | Неисправность | Решение проблемы |
| 1. | Короткое замыкание на массу в контроллере уровня топлива | Проверить электроцепь датчика уровня топлива |
| 2. | Обрыв цепи датчика уровня топлива | |
| 3. | Обрыв цепи от контроллера скорости к ЭБУ | Необходима диагностика электрической цепи датчика скорости |
| 4. | Панель приборов — ошибка в памяти EEPROM | Заменить приборную панель |
| 5. | Частота импульсов тахометра вне области корректных значений | Проверить цепь датчика и сам контроллер положения коленвала |
| 6. | Некорректные показания датчика скорости | Необходима диагностика датчика скорости |
| 7. | Напряжение выше 16 В | Проверить аккумулятор, генератор и блок питания |
| 8. | Напряжение ниже 9 В |

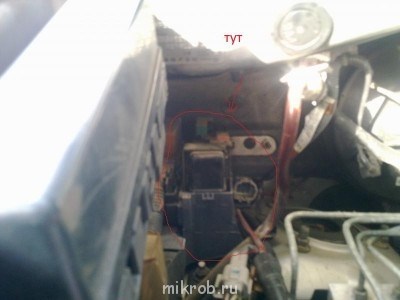

Панель приборов. Проблемы и их решение. Клуб любителей микроавтобусов и минивэнов
- повреждение электроцепи цифрового контроллера CAN или короткое замыкание на линии;
- выход из строя микропроцессорного модуля управления силовым агрегатом или его некорректная работа;
- отсутствие контакта или плохое соединение цифровой шины CAN с «массой», то есть заземлением.
Схема предохранителей и реле Nissan Almera G15 (2013-2019) Одной из самых важных деталей в автомобиле является электронный блок управления двигателем. Эта деталь состоит из множества радиоэлементов, которые обрабатывают информацию, полученную с датчиков. Большое количество процессов происходит в ЭБУ, это своего рода компьютер, который полностью курирует работы двигателя автомобиля.
Как разбирается приборный щиток в автомобилях Ниссан Альмера
Наличие разнообразных диодов подсветки и некоторых механических деталей в щитке подразумевает собой их периодических выход из строя, в результате чего комбинацию показателей приборов приходится снимать для устранения неисправностей. Данная разборка проводится в несколько этапов, инструкция к которым выглядит так:
- На первом этапе необходимо отключить минусовой провод с аккумулятора автомобиля, потом снять декоративный кожух с колонки рулевого управления и накладку самой приборной панели. Для этого откручиваются несколько саморезов и с помощью плоской отвёртки кожух располовинивается и убирается в сторону.
- Далее снимаются накладка и панель управления световыми приборами. Делают это, аккуратным образом подцепив её край со стороны руля.
- Далее демонтируется установленная в торпеду накладка центральной консоли, которая крепится там на двух саморезах, спрятанных под пепельницей.
- Следующим шагом отстёгивается накладка с правой стороны руля и появляется доступ к винтам крепления самого щитка, имеющих шляпку под торкс.
- Открутив винты, можно снять панель, потянув её на себя и отсоединив разъём электропроводов, колодка которых имеет характерный зажим.
- Весь процесс установки производится в обратном разбору порядке.
Данная схема разборки может иметь незначительные отличия, которые зависят от современности Альмеры и её года выпуска, но общий принцип полностью соответствует всем моделям этого семейства.
Внимательно изучив вышеприведённую инструкцию, как снять и разобрать приборку Альмеры, вы поймете, что эта работа вполне выполняема самостоятельно. Главное, проявлять полную внимательность и аккуратность, разбирая детали торпедо, чтобы избежать их повреждения.
Приборная панель Ниссан Альмера Н16, классик и G15: описание и как снять ее
- Приборная панель Ниссан Альмера Классик представляет собой простой набор показателей спидометра, тахометра, датчики рабочей температуры и топливного запаса. В нижней части щитка, в левом и правом углах предусмотрены индикаторы работы оптики и двигательных датчиков. Показатель общего и ежедневного пробега находится сразу под стрелкой спидометра.
- Приборная панель Ниссан Альмера Н16 имеет иное расположение показателей скорости и частоты вращения коленвала, чем у модели предыдущего поколения, а также изменена компоновка индикаторов. Претерпев рестайлинг, щиток стал более информативным и эргономичным, между одометром и тахометром установлена вертикальная шкала с индикаторами работы двигательных систем, указатели работы световых приборов и обогрева.

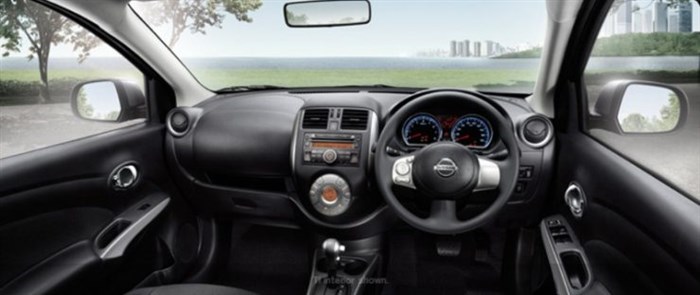

- Алмера G15 обладает современным приборным щитком, имеющим более компактные размеры. С его углов убраны показатели рабочей температуры мотора и запаса топлива, датчики которых выводят информацию на небольшой дисплей бортового компьютера, расположенного в верхней части панели, между одометром и спидометром. Индикаторы работы двигательных систем помещены в отдельное окошко под дисплеем бортового компьютера, а показатели работающих световых приборов и систем активной безопасности расположились под тахометром и одометром.
Предохранители Ниссан АЛьмера Н16: где находятся, замена Если возникла необходимость в замене монтажного блока целиком, то дополнительно нужно отвинтить два болта – фиксатора платы, отсоединить колодки с проводами.

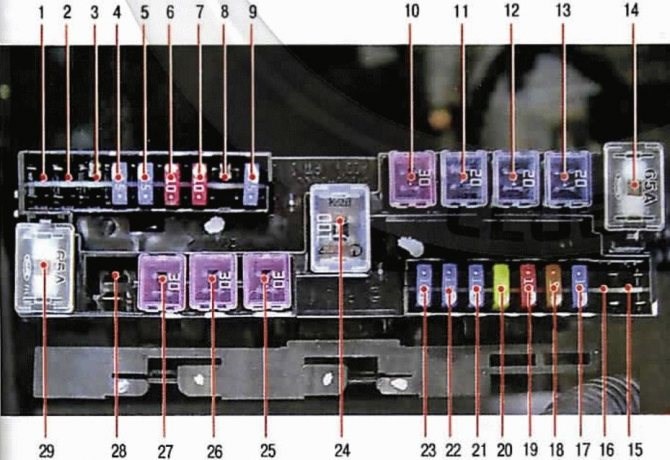

Блок предохранителей под капотом (моторный блок)
Предохранители и реле в моторном отсеке, расположены рядом с аккумуляторной батареей (АКБ).
Монтажный блок предохранителей и реле в моторном отсеке
Для доступа к предохрантелям и реле, отжимаем три фиксатора по периметру блока (передний, задний, боковой) и снимаем защитную крышку.
Предохранители маленького размера можно достать пинцетом, большого размера — можно вытащить рукой, в случае затруднения можно аккуратно использовать пассатижи (плоскогубцы)

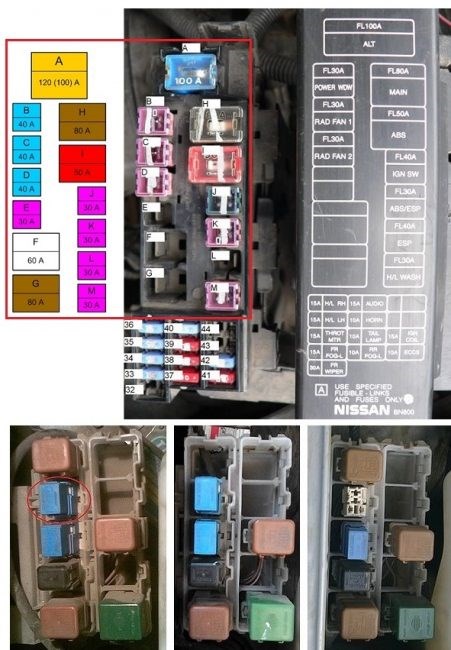

Схема предохранителей и реле в моторном отсеке
| № на схеме | Номинал предохранителя | Защищаемая цепь |
|---|---|---|
| F1 | — | Пустой (не использунтся) |
| F2 | 5 А | Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 | 25 А | 1) Реле Топливного насоса (бензонасоса) и катушек зажигания; 2) Главное реле системы управления двигателем |
| F4 | 30 А | На автомобилях без кондиционера (A/C) — блок Реле вентилятора системы охлаждения |
| F5 | 40 А | На автомобилях оснащенных кондиционером (A/C): блок реле кондиционера; реле повышенной (большой) скорости вентилятора системы охлаждения; блок реле малой (пониженной) скорости вентилятора системы охлаждения |
| F6 | 25 А | Предохранитель блока управления тормозами ABS (система АБС) |
| F7 | 50 А | Предохранитель блока управления тормозами ABS (система АБС) |
| F8 | 60 А | Электропитание всех систем-потребителей, запитываемых от выключателя зажигания; левого подрулевого переключателя |
| F9 | 60 А | Электропитание блока предохранителей в салоне |

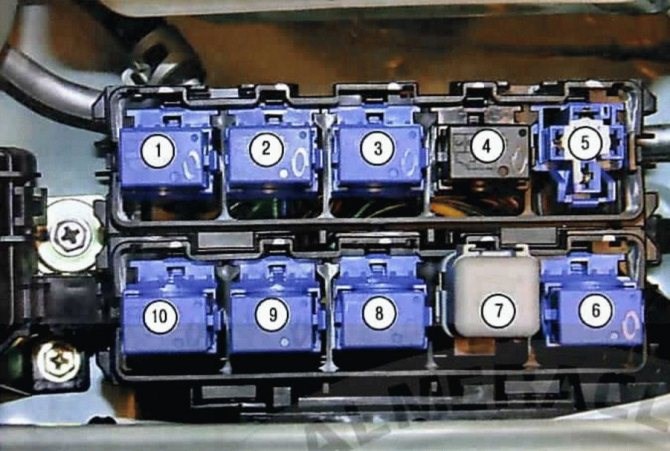

Блок Реле под капотом
Реле также расположены в том же монтажном блоке что и предохранители, установленном в отсеке двигателя рядом с аккумулятором (рисунок выше).
Схема предохранителей и реле в моторном отсеке
| № на схеме | Номинал предохранителя | Защищаемая цепь |
|---|---|---|
| F1 | — | Пустой (не использунтся) |
| F2 | 5 А | Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 | 25 А | 1) Реле Топливного насоса (бензонасоса) и катушек зажигания; 2) Главное реле системы управления двигателем |
| F4 | 30 А | На автомобилях без кондиционера (A/C) — блок Реле вентилятора системы охлаждения |
| F5 | 40 А | На автомобилях оснащенных кондиционером (A/C): блок реле кондиционера; реле повышенной (большой) скорости вентилятора системы охлаждения; блок реле малой (пониженной) скорости вентилятора системы охлаждения |
| F6 | 25 А | Предохранитель блока управления тормозами ABS (система АБС) |
| F7 | 50 А | Предохранитель блока управления тормозами ABS (система АБС) |
| F8 | 60 А | Электропитание всех систем-потребителей, запитываемых от выключателя зажигания; левого подрулевого переключателя |
| F9 | 60 А | Электропитание блока предохранителей в салоне |
Ошибки Nissan Almera N16 | Ошибки авто
Как разбирается приборный щиток в автомобилях Ниссан Альмера
Датчик давления масла
Общие сведения об ошибках Nissan Almera N16 В автомобилях Ниссан Альмера установлен довольно эргономичный щиток приборов, позволяющий водителю получать необходимую информацию о состоянии мотора, работе осветительных приборов, не отвлекаясь при этом от управления. А простота разборки позволит самостоятельно решать вопросы мелких неисправностей, периодически появляющихся на панелях любых машин.
Рекомендации по обслуживанию
- Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
- Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
- После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
- Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока. Не рекомендуется превышать или занижать ампераж. В обоих случаях это приводит к преждевременному выходу из строя предохранителей;
- Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
- Целостность предохранителей проверяйте при помощи специального оборудования — мультиметра.
Средний ресурс эксплуатации модулей, реле – коммутаторов 50 – 55 тыс. км.
| Обозначение | Какой за что отвечает / что обеспечивает |
| K 1 | Головной свет |
| K 2 | Дроссельная заслонка |
| K 3 | Стеклоподъемники |
| K 4 | Противотуманные фары задние |
| K 5 | Зажигание |
| K 6 | Топливная аппаратура |
| K 7 | Электрическое оборудование |
| K 8 | Резервация |
| K 9 | Резервация |
| K 10 | Резервация |
| K 11 | Резервация |
| K 12 | Стоп сигналы |
| K 13 | Подсветка |
| K 14 | Освещение салона |
| K 15 | Резервация |
| K 16 | Резервация |
| K 17 | Резервация |
Датчик скорости
- Схема предохранителей Nissan Almera II 2000-2006

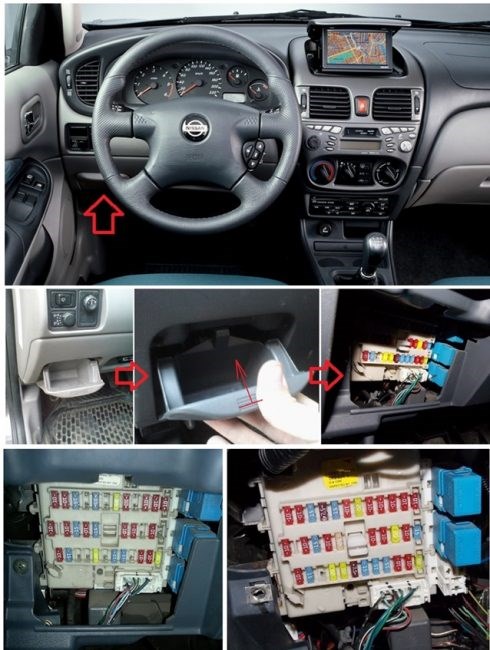

- Из пассажирского салона Блок предохранителей
- Схема блока предохранителей
- Коробки предохранителей в моторном отсеке
- Схема блока предохранителей
- Блок реле
Датчик кислорода В современных автомобилях, которым и является Альмера, в качестве привода спидометра используется датчик скорости, который считывает показания с вращений шестерней коленчатого вала. ДСА имеет шестерню которая входит в зацепление с шестерней КПП и вращаясь подает сигналы на приборную панель автомобиля.
Рекомендации по обслуживанию
- Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
- Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
- После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
- Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока. Не рекомендуется превышать или занижать ампераж. В обоих случаях это приводит к преждевременному выходу из строя предохранителей;
- Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
- Целостность предохранителей проверяйте при помощи специального оборудования — мультиметра.
Средний ресурс эксплуатации модулей, реле – коммутаторов 50 – 55 тыс. км.
| Обозначение | Какой за что отвечает / что обеспечивает |
|---|---|
| K 1 | Головной свет |
| K 2 | Дроссельная заслонка |
| K 3 | Стеклоподъемники |
| K 4 | Противотуманные фары задние |
| K 5 | Зажигание |
| K 6 | Топливная аппаратура |
| K 7 | Электрическое оборудование |
| K 8 | Резервация |
| K 9 | Резервация |
| K 10 | Резервация |
| K 11 | Резервация |
| K 12 | Стоп сигналы |
| K 13 | Подсветка |
| K 14 | Освещение салона |
| K 15 | Резервация |
| K 16 | Резервация |
| K 17 | Резервация |
Замена предохранителей на Nissan Almera N16
- Отвертка с плоским наконечником;
- Пластиковая лопатка;
- Пинцет для извлечения модулей;
- Дополнительное освещение по мере необходимости;
- Набор новых модулей, реле – коммутаторов.
