Регулировка элемента
Провести данную операцию несложно на Альмера N16, она не зависит от вашего кузова: хэтчбек или другой вариант. Для ее проведения не нужен никакой специальный регулировочный аппарат.
- Топливный бак нужно полностью заправить.
- В шинах должно быть давление, которое точно подходит под требования, прописанные в инструкции.
- Место, на котором будет находиться машина, должно быть как можно более ровным по горизонтали.
- Для проверки оптики можно применить какой-то экран (ворота гаража, стену и прочее), который нужно поставить строго в вертикальное положение.
- Свой автомобиль надо поставить в 5 м от экрана.
Нужно четко следовать данным указаниям, чтобы получить хорошо отрегулированный элемент.
Осуществляется регулировка фар в Ниссан Альмера Классик таким образом:
- Начертить на экране одну пару параллелей вертикально, протяженность которых будет равняться промежутку между фарами.
- Еще раз линию начертить, но уже по горизонтали. Это нужно сделать на одинаковой высоте с центрами фар. Найти отметку, показывающую центр фар.
- Еще раз начертить прямо параллельную линию, которая будет находиться на 5 сантиметров ниже от ранее нарисованной. Это расстояние соответствует удалению машины от проверочного экрана на 5 м.
- Появились линии пересечения. Нужно провести на этих пересечениях прямую, которая будет иметь 15-градусный наклон (вправо и вверх). Экран проверки создан.
- Теперь надо зажечь фары и при помощи винтов регулировки, которые находятся на тыльной стороне фар, постараться достичь такого освещения, которое идет по горизонтальной линии снизу.
- Свет в вертикальной плоскости должен быть как можно симметричнее вертикальным линиям.
- Основания излома должны появляться точно в скрещивании вертикальной линии центров фар и 15-градусной линии наклона.
- Когда болты регулировки закручиваются или откручиваются, смещается сам корпус, в котором обязательно присутствие линз. Но корпус фары в это время надежно закреплен.
- Не стоит спешить. Нужно проводить регулировки постепенно и по очереди. Для начала надо проверить свет в горизонтальной плоскости, а после в вертикальной.
Точность регулировки оптики на Ниссан Альмера Н16, G15 зависит от качества освещения места работы, поэтому нужно отрегулировать ее при предельном контрасте света авто и природного освещения.
Фара задняя имеет примерно такой же алгоритм регулировки.
Предохранители ниссан альмера классик 2006 расположение
Рекомендуем
Регулировка ближнего, дальнего света и ПТФ Альмера Классик
- Авто подгоняется вплотную к стене. По полоске на капоте или по центру логотипа Ниссан на стене отмечается точка.
- Автомобиль отгоняется на 7 метров назад. Через точку при помощи уровня проводится вертикальная линия.
- Измеряется расстояние от правой и левой ламп до земли и до центра машины. Цифры фиксируются. Раздельная оптика (дальний и ближний свет) предполагает измерение расстояний с ориентацией на каждую лампочку и проведение двух параллельных горизонтальных линий.
- От значения, отвечающего расстоянию от фары до земли, отнимается 50 мм. Полученный результат – это высота от земли до горизонтальной линии на стене. На ней отмечаются точки, соответствующие расстояниям от лампочек до центра авто.
- От вертикальных линий под углом 15 градусов из точек правой и левой ламп проводятся отрезки (получаются две ломаные линии).
Регулировка ближнего, дальнего света и ПТФ Альмера Классик — распишем по пунктам Если вы водите машину, вам просто необходимо знать, как самостоятельно устранить поломку фар, ведь может возникнуть ситуация, когда обратиться в мастерскую не будет возможности или свет погаснет посреди дороги в темное время суток. Поэтому рассмотрим все основные проблемы с фарами на авто и способы их решения.
Что надо сделать перед регулировкой?
Правильная регулировка фар предполагает, что перед регулировкой были созданы оптимальные условия работы. Необходимо выполнить следующую работу
- освободите автомобиль от посторонних предметов для достижения собственного веса (инструменты, аптечка, запасное колесо);
- Заполните топливный бак, бачок омывателя фар до емкости, заполните расширительный бачок антифризом (до уровня);
- Нарисуйте схему регулировки фар на стене (ворота);
- найти ровную и горизонтальную поверхность с вертикальной стеной (необязательный доступ к воротам гаража);
- очистите отражатели с помощью специальной жидкости (на спиртовой основе);
- очистите регулировочные винты с помощью WD-40.
- Отрегулируйте давление в шинах для Almera Classic (в зависимости от размера установленных колес);
Регулировочные винты фар Almera Classic
Схема регулировки фар для Almera Classic выглядит следующим образом:
- Автомобиль отъезжает назад на 7 метров. Через эту точку с помощью спиртового уровня проводится вертикальная линия.
- 50 мм вычитается из значения, соответствующего расстоянию от фары до земли. Результат — высота от земли до горизонтальной линии на стене. На нем отмечены точки, соответствующие расстояниям от лампочек до центра автомобиля.
- От вертикальных линий, проведенных под углом 15 градусов от точек правой и левой луковиц, откладываются отрезки (две ломаные линии).
- Выровняйте машину относительно стены. Точка отмечена на полосе на капоте или в центре логотипа Nissan на стене.
- Измеряется расстояние от правой и левой ламп до земли и до центра автомобиля. Номера записываются. Для разделения оптики (дальний и ближний свет) необходимо измерить расстояние до каждой лампы и провести две параллельные горизонтальные линии.
После включения фар приступайте к их регулировке.
Регулировка ближнего, дальнего света и ПТФ Альмера Классик
Способы регулировки света фар на Ниссан Альмера Классик
Особенности замены
- водители встречного транспорта постоянно включают фары, сигнализируя о том, что их ослепляют;
- при изменении размеров колес и шин;
- после замены пружин передней подвески;
- есть разница в направлении света от левой и правой фар (например, одна фара светит вниз, а другая вверх);
- после аварии, в которой была повреждена передняя часть автомобиля;
- если установлены противотуманные фары.
- был ли отремонтирован или заменен осветительный прибор;
Корректировка света противотуманок
Во время регулировочных работ непроверяемая фара прикрывается непрозрачным экраном.
Предохранители и реле под капотом
Блок с предохранителями
Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.
- Резерв
- Резерв
- Резерв
- 15А Звуковой сигнал
- 15А Дроссельная заслонка
- 10А Габаритные огни
- 10А Система управления двигателем
- Резерв
- 15А Катушки зажигания
- 30А Цепь замка зажигания
- 20А Антиблокировочная система тормозов
- 20А Антиблокировочная система тормозов
- 20А Антиблокировочная система тормозов
- 65А 1-й главный предохранитель
- Резерв
- Резерв
- 15А Обогрев ветрового стекла
- 5А Антиблокировочная система тормозов
- 10А Задний противотуманный фонарь
- 20А Комбинация приборов
- 15А Противотуманные фары
- 15А Дальний свет фар
- 15А Ближний свет фар
- 100А Генератор
- 30А 1-й электродвигатель вентилятора радиатора
- 30А 2-й электродвигатель вентилятора радиатора
- 30А Стеклоподьемник
- Резерв
- 65А 2-й главный предохранитель
Количество элементов и их номинал может отличатся от данной информации и зависит от года выпуска и электро оснащенности вашей альмеры классик.

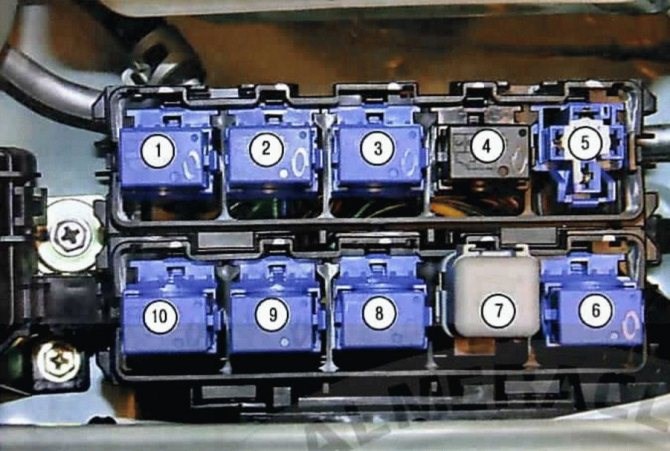

Блок с реле
Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.
| 1 | Реле ближнего света фар |
| 2 | Реле противоугонной сигнализации |
| 3 | Реле дальнего света фар |
| 4 | 2-е реле вентилятора радиатора |
| 5 | Диагностический разъем ABS |
| 6 | 1-е реле вентилятора радиатора |
| 7 | Реле звукового сигнала |
| 8 | Реле кондиционера |
| 9 | Реле автоматической коробки передач |
| 10 | 3-е реле вентилятора радиатора |
Не та модель или не те схемы? Узнайте больше тут либо задавайте вопросы в комментариях.
Полезные советы
Блок в салоне альмера классик Длительная эксплуатация автомобиля на дорогах с плохим покрытием приводит к нарушению настроек производителя для внешних световых приборов. Пучки света от фар направлены в другую сторону, чем обычно. Фары светят слишком высоко или слишком низко.
Как отрегулировать фары на Ниссан Альмера Классик
Варианты регулировочных работ доступны разные. Чтобы правильно выставить свет, нужно учитывать тип оптических приборов.
Как на Nissan Almera Classic отрегулировать фары ближнего света
Настройки совершают так, чтобы полученный в итоге световой поток не препятствовал регулировкам. Продумывают углы – в идеале их нужно накладывать сверху сделанной заранее стеновой разметки. Существуют и другие схемы действий, но эта будет оптимальной. Винты с тыла оптики следует тщательно закрутить.
Настройки делают поочередными. Обязательно определяют источник, сначала закрывают и настраивают его, потом работают со второй фарой.
Внутреннюю разборку делают только тогда, когда по другому методу выполнить работы нельзя
Как на Ниссан Альмера регулировать фары дальнего света
Ближний и дальний свет настраивают по отдельности. Обязательно подготавливают стандартные разметки либо сетчатые, рабочие стеновые поверхности тщательно затирают, удаляют грязь, линии прорисовывают, чтобы они нормально просматривались. Дальнейшие действия:
- Загнать машину на ровную, тщательно подготовленную площадку.
- Чтобы закрепить рабочие точки, выполняют перечень настроек системы, линии объединяют.
- Авто загоняют обратно, механизм регулятора выставляют на нуле.
Пучки света по обе стороны будут выполнять функции указателей по предельным значениям для всех уровней.
Как отрегулировать противотуманные фары на Ниссан Альмера
Зажимы до начала выставления противотуманных фар по нужным точкам ослабляют. После начинают вращать оптические приборы, пока те не будут зафиксированы под оптимальным углом. Порядок действий:
- Автомобиль корректируют, устанавливают на удалении 6 м от основной оси. Можно найти идеально ровную стену, такой вариант подойдет. На разметочную зону ось должна смотреть перпендикулярно.
- Давление внутри колес тщательно измеряют, проверяют, чтобы оно было ровным. Потом ставят машину на место, осторожно подталкивают кузов сбоку.
- Тестируют удаление основы от центральных точек автомобильных оптических приборов.
- Размечают линию сета, ориентируются на предварительно сделанные замеры.
- Выставляют рабочие линии в вертикальном направлении, на оптических приборах ставят центры точек.
- Подключают тумблер, предварительно противотуманные фары нужно будет отключить.
- Ограничитель светового пучка снимают (вверху), нижние линейки смягчают по направлению вниз не более чем на 10 см. Оптику крепят в параллельном положении к продольным линиям.
Между световыми потоками выдерживают интервалы примерно метр. Создают разметочные линии, разделяющие авто на 2 части. Понизу делают дополнительную ровную полосу, расположить ее нужно ниже первой. Соблюдать рекомендации обязательно, иначе настройки будут некорректными. Постоянно стоит проверять, насколько все правильно работает, чтобы сразу внести поправки в случае необходимости.
Почему лампочки ближнего света часто перегорают
- Постановку кузова, проверку давления, сопоставление текущих параметров с оптимальными.
- Очистку корпусов – можно использовать простую воду и/или химические растворители.
- Смачивание винтов спецсоставами, ослабление креплений, тестирование оптики, установка частей обратно на места.
- Тесты давления внутри шин на специально оборудованной для этого площадке.
Как отрегулировать противотуманные фары на Ниссан Альмера Проблему с электрикой нужно проверять в последнюю очередь, и, если вы ничего не понимаете в электричестве, самостоятельно разбираться с ремонтом не стоит, он может оказаться довольно сложным. Если лампочка ближнего света горит тускло сначала нужно исключить все другие причины такой неисправности.
Корректировка света противотуманок
Противотуманки (ПТФ – это сокращенное обозначение) на автомобиле выполняют важную задачу. Они помогают водителю разглядеть встречный транспорт и в ситуации, когда густой туман отражает световые пучки головной оптики. Лучи, идущие от противотуманок должны идти ниже основного света и быть параллельными дороге.
При длительной эксплуатации заводские настройки сбиваются, поэтому требуется регулировка. На Альмера Классик противотуманные фары регулируются следующим образом:
- Измеряется расстояние от центра противотуманных фар до поверхности, на которой установлена машина. Соответствующее расстояние отмеряется на стене, проводится горизонтальная черта.
- Вторая черта рисуется выше первой на таком же расстоянии.
- Вертикальные отрезки чертятся на схеме с учетом положения центров авто и ПТФ.
- Автомобиль отгоняется от стены на 10 м, включаются противотуманки.
- Винтами для корректировки добиваются совпадения центров пятен света с точками пересечения горизонтальных и вертикальных черт (для правой и левой ПТФ).
- Лучи опускаются, пока верхняя граница светового пятна не окажется в 10 см от нарисованной горизонтальной черты.
Во время работ прикрывать одну из фар непрозрачным экраном необязательно. Свет от обеих противотуманок не мешает корректировке.
Предохранители и реле под капотом
- Авто подгоняется вплотную к стене. По полоске на капоте или по центру логотипа Ниссан на стене отмечается точка.
- Автомобиль отгоняется на 7 метров назад. Через точку при помощи уровня проводится вертикальная линия.
- Измеряется расстояние от правой и левой ламп до земли и до центра машины. Цифры фиксируются. Раздельная оптика (дальний и ближний свет) предполагает измерение расстояний с ориентацией на каждую лампочку и проведение двух параллельных горизонтальных линий.
- От значения, отвечающего расстоянию от фары до земли, отнимается 50 мм. Полученный результат – это высота от земли до горизонтальной линии на стене. На ней отмечаются точки, соответствующие расстояниям от лампочек до центра авто.
- От вертикальных линий под углом 15 градусов из точек правой и левой ламп проводятся отрезки (получаются две ломаные линии).
Способы регулировки света фар на Ниссан Альмера Классик Блок оснащён трёхконтурным реле и 26-ю предохранителями – в зависимости от поколения Альмеры, года выпуска и комплектации (наличию дополнительного оборудования) количество предохранителей может быть меньше или больше. Для подключения новых потребителей предусмотрены резервные гнёзда и разъёмы с электропроводкой.
