Схема электрооборудования ауди 80 б4

А теперь самое интересное
Схема несколько раз мне очень пригодилась, да и вообще интересно, что и как работает. Мне надоело каждый раз смотреть в текстовый файл, и искать нужную позицию, поэтому я решил сделать интерактивную схему (наводим на элемент-появляется описание). Делал в Adobe Flash CS6.

Точки соединения потребителей с «массой» (указаны цифрами в кружках у корпусной шины):
1 – в жгуте проводов панели приборов
2 – в отсеке АКБ
3 – в переднем правом жгуте проводов
4 – в переднем левом жгуте проводов
5 – в жгуте проводов сзади моторного отсека
6 – слева в багажнике
7 – слева за панелью приборов.

Клемма 15 получает от замка зажигания питание только при включенном зажигании, причем кроме катушки зажигания питание поступает и к тем потребителям тока, которые должны получать его только при непосредственной эксплуатации автомобиля. Провода к клеммам 15 имеют черную оболочку, иногда с дополнительными цветными полосками.

Клемма Х — разрывается при работе стартера.

Клемма 31 – это клемма корпуса, или «массы», при помощи которой потребитель питания должен быть связан с корпусом автомобиля, для того чтобы электрическая цепь была замкнутой. Соответствующие провода снабжены коричневой оболочкой.

А теперь самое интересное
Схема несколько раз мне очень пригодилась, да и вообще интересно, что и как работает. Мне надоело каждый раз смотреть в текстовый файл, и искать нужную позицию, поэтому я решил сделать интерактивную схему (наводим на элемент-появляется описание). Делал в Adobe Flash CS6.

Собственно, она сама:
Формат SWF. Для воспроизведения необходим Adobe Flash Player
У кого его нет, или не хочет париттся с установкой-есть готовый EXE файл с вшитым плеером. Отчет VirusTotal для тех, кто боится EXE=)

Если будут ошибки в интерактивной схеме, пишите-поправлю.

Единственное, не нашел на схеме R1 – нагреватель карбюратора. Мне кажется, что это между Y2 и Y3, но я этой штуки не видел, и не знаю что это такое) Если кто подскажет-буду благодарен (это не ёж).

Система моновпрыска на Ауди 80 б3 – мономотроника. Обработанное в карбюраторе (или инжекторе) топливо подаётся в дизельный двигатель (дизель) или тди через отверстие. Аккумуляторная батарея на схеме обозначена буквой «А». Генератор переменного тока подписан символом «С». Все датчики на схеме обозначены буквой «G».

Не горят габариты ауди 80 б4

• Все соединения (или сочетания соединений) проводов на электросхеме ауди 80 b3 отмечены различными цветами. Каждый из них отвечает за отдельную часть схемы;
• Провода в схемах соединяются между собой при помощи нескольких способов. Один из них – разъёмы. В таком случае рядом с соединением пишется буква «С», а после неё идёт число, соответствующее порядковому номеру соединения;
• Также провода могут подсоединяться при помощи соединительных колодок или перемычек. Тогда напротив соединения уже находится буква «S» (и сам порядковый номер).

Не подается электричество на багажник Если только один стоп сигнал не горит, то наиболее вероятна неисправность лампы или плохой контакт в патроне. В этом случае нужно разобрать обшивку багажника с той стороны автомобиля, где выявлен не горящий сигнал. При необходимости снять блок ламп, вынуть их из патронов или держателей, внимательно осмотреть контакты в патроне и на цоколе лампы.

Тема: не подается электричество на багажник

доброго времени суток господа, извените за повтор , но к сожалению в поиске ничего не нашел. проблема в том ,что багажник открывается только с ключа. снял обшивку, а на багажник не идет напрежение. может кто то
посоветует , откуда начинать искать проблему? а так же какой номер рел
е, как это узнать, котоый отвечает за подачу напрежения на багажник? заранее спасибо VW Passat 2001;2.0.

Сообщение от elmarioche

снял обшивку, а на багажник не идет напрежение. может кто то
посоветует , откуда начинать искать проблему?

1. Открытием багажника ведает блок комфорта
2. При открытой двери багажника напряжение на моторчик привода НЕ подается (проверено на собственном опыте).

Не матерящийся автослесарь дает повод усомниться в своей компетенции.
В личке не консультирую. Для этого есть форум.

Спасибо за помощь,завтра сутра начну разбираться с данной проблемой.Еще такой вопрос,а диагностика может показать в чем именно неисправность?

Сообщение от elmarioche

Не матерящийся автослесарь дает повод усомниться в своей компетенции.
В личке не консультирую. Для этого есть форум.

Сообщение от Seregas

Ok.А как можно проверить комфорт блок? на торпеде горит значёк,что дверь багажника открыта,вот я и думал,что если датчик посылает сигнал через мозги на торпеду,то и диагностика может поймать сигнал в чем проблема.

Сообщение от elmarioche

Не матерящийся автослесарь дает повод усомниться в своей компетенции.
В личке не консультирую. Для этого есть форум.

Сообщение от Seregas

Спасибо за инфу.буду надеяться что дело именно в этом блоке. а то не хотелось бы прозванивать всю проводку на повреждение

Сообщение от elmarioche

буду надеяться что дело именно в этом блоке. а то не хотелось бы прозванивать всю проводку на повреждение

Как раз дешевле лечить именно повреждение проводки.
И еще раз:

Сообщение от elmarioche

Сообщение от Seregas

Не матерящийся автослесарь дает повод усомниться в своей компетенции.
В личке не консультирую. Для этого есть форум.

двери,багажник,свет в салоне,люк,бак-это все блок комфорта.
может сам привод сдох в багазнике.
Какой пассат? если сарай то там еще и микрик закисает.
Подпись сделай нормальную,а то битва акстрасенсов начинается.

VW Passat B3 RP в гараже стоит.VW Passat B5+ (USA) 05г. AWM, 1.8T20V АКПП, диск 17, ксенон WVWCD63B25E012226
Большинство людей скорее умрут, чем начнут думать. Многие так и делают. (Бертран Рассел)

Знатный Перец Клуба VW Passat B5! Регистрация 24.11.2010 Адрес Санкт-Петербург Возраст 43 Сообщений 5,732 Записей в дневнике 1

Схема электрооборудования ауди 80 б4

Реле бензонасоса Ауди 80: где находится

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Реле поворотов в заводской комплектации отсутствует, подключение осуществляется автовладельцем самостоятельно. Да и среди работающих на бензине также существовали отличия, например, система впрыска с электронным управлением видоизменялась при каждой модернизации. Электрические схемыАвтомобиль Audi 80 B3. Электрооборудование. Цветная электросхема А90 (80) б3 1988 гв По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

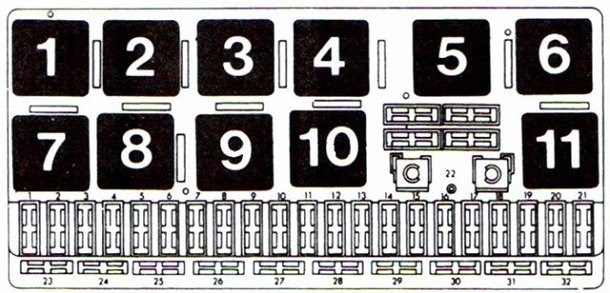

Предохранители и реле Ауди 80 Б4: схемы блоков, где находятся

Ауди 80 лампа зарядки — Авто Брянск Ее принципы существенно не менялись с момента появления поколения Б2 в 1987 г. Расшифровка схемы в переводе на русский язык представлена в таблице ниже, также как список реле и порядок их расположения, которые можно использовать как распечатку в случае необходимости.

Советы для автомобилистов

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны.

Ещё одной причиной, по которой не горит лампа габаритов, может стать отсутствие напряжения на соответствующих клеммах колодок задних фонарей или колодок передних фар. Тогда при помощи тестера придётся прозвонить соответствующие провода:

• не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);
• не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);
• не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);
• не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);

Дополнительный блок реле в салоне

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп.Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Зарядка аккумулятора — Audi 80 , 1.8 л., 1989 года Среди привычных систем автомобиля встречаются и довольно полезные опции, облегчающие эксплуатацию автомобиля в нашей климатической зоне:

Смотрите также

Здравствуйте уважаемые водители подскажите пожалуйста после замены маслоотражательных колпачков и замены колец на поршнях все равно масло доливаю что может быть? Что посоветовать можете.

может потому что не растачивал блок? просто заменой поршневых колец не всегда отделаешься, возможно износ большой цилиндров.

не горят габариты на ауди 80 б3 проверил все что взаимосвязано, прочитал все ваши комментарии но все нормально

Всем спасибо за помощь! Проблема найдена, вылетел желтый разъем под рулем у водителя в монтажном блоке, далеко я полез искать неисправность…

У меня сейчас та же беда. А где конкретно этот разьем?

Под рулём сними полку и потом там в проводке увидишь . блок предохранителей вид снизу как бы

проверю спасибо, гнезда норм, предохранители Tesla

Добрый день, машина audi 80 b3 91г, проблема такая не горят габариты передние и задние, и не горит подсветка приборной панели и подсветка печки, часы горят. Заменил весь ряд предохранителей, заменил стрекозу с рабочей машины заменил приборку, проблема осталась, куда копать? проводку прозванивать остается…

Другие причины неисправности стоп-сигналов

Дополнительная информация На крышке монтажного блока расположена схема элементов, также расшифровка есть в руководстве по эксплуатации автомобиля ауди 80 b3.

Неисправность стоп-сигналов совместно с другими указателями

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.

Реле контроля давления масла

Аварийка

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. А своими руками этого сделать было нельзя мозги можно перезагрузить только на СТО с помощью диагностического оборудования. Силовые агрегаты По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Дополнительный блок предохранителей

• дефектная или перегоревшая лампочка;
• обрыв в электропроводке или разъемных соединениях; вследствие короткого замыкания или перегрузки в бортовой сети;
• неисправность концевого выключателя;
• неполадки в электронных системах или блоках.

Неисправность стоп-сигналов совместно с другими указателями Вставки стоп-сигнала у Ауди 80 имеет номер 29, мощность 10 Ампер и расположен в блоке подкапотного пространства.

Дополнительный блок реле в салоне

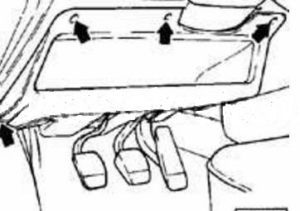

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.

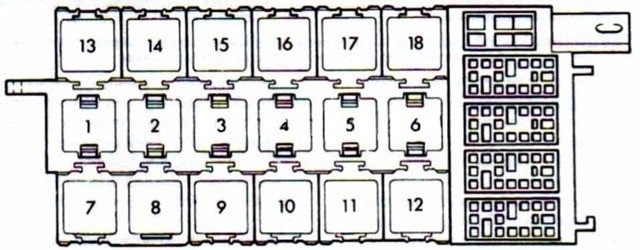

На разных модификация не все реле могут быть заняты.

1. Система АБС
2. Сигнальная лампа ремней безопасности
3. Блок управления внутренним освещением
4. Блок реле муфты кондиционера
5. Стеклоочиститель и стекло омыватель заднего стекла
6. Устройство контроля давления масла, блок управления переднего освещения
7. Не используется
8. Не используется
9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
10. Не используется
11. Не используется
12. Пассажирские сиденья с подогревом
13. Водительское сиденье с подогревом
14. Реле люка на крыше автомобиля
15. Блок управления люком и дверными стеклами с электроприводом
16. Блок управления люком и дверными стеклами с электроприводом
17. Реле сигнальных ламп противоугонной сигнализации
18. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

5 — реле электротока 12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень) 13,14 — реле управления рециркуляцией ОГ 15 — реле контроля ламп освещения 18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость) К — предохранитель вентилятора обдува радиатора S — предохранитель электротока.

Смотрите также

• общий предохранитель;
• блок управления климат-контролем или кондиционером;
• блок управления АКПП и системой АБС;
• блок управления электродвигатели стёкол и люка;
• электронный блок управления двигателем;
• управление подогревом водительского и пассажирских сидений (отдельные блоки для каждого );
• управление сидений с электроприводом;
• система управления головным светом;
• внутрисалонное освещение;
• управление ремнями и подушками безопасности;
• система оповещения о давлении масла, закрытых дверях и пр.

Дальний свет — отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом
