Замена ламп подсветки центральной консоли, регулировка ручника на Тойота Королла (Toyota Corolla)

Если покупка автомобиля вас вообще не радует, значит, вы купили его жене, а кредит оформлен на вас.

В этой теме расскажу, как я менял лампы подсветки панели управления кондиционером, положения переключателяя АКПП, прикуривателя и пепельницы, а также заодно регулировал ручник. Работа в принципе не сложная, но дабы не сломать какую пластмаску или не проделывать лишних операций, лучше иметь такую мини инструкцию.

Советую, как и я менять все лампочки сразу, т.к. стоят они копейки, а лишний раз разбирать консоль до добра не доведет, не смотря на качество Тойотовской пластмассы.

1. Переводим переключатель режимов работы АКПП в положение N (шаг не обязательный, но так в дальнейшем будет удобней).

2. Вытаскиваем прикуриватель и пепельницу(во избежание потери откручиваемых/снимаемых винтиков, шурупов и т.*п., я их складывал в пепельницу).

3. Головкой на 10 откручиваем два болта внутри ящичка подлокотника (фото не стал делать, т.*к. их там всего два и ни с чем не перепутаешь).

4. Снимаем панельку вокруг переключателя АКПП, на которой располагаются прикуриватель, кнопки управления «очкогрейкой» и т.п. Закреплена она на защелках и удобнее всего ее снимать поддев руками со стороны проема, освободившегося после извлечения пепельницы.

5.Нашему взору открываются 4 шурупа, которые мы и откручиваем крестовой отверткой.

7. Снимаем бороду с подлокотником, для чего сначала подаем их к кормовой части машины (спереди выйдут из пазов направляющие), а затем дело техники.

8. Регулируем ручник, для чего подкручиваем регулировочную гайку и контргайку. При этом надо добиться того, чтобы количество щелчков составляло ~7 при нормальном усилии при поднятии ручника.

9. Меняем лампу подсветки переключателя АКПП.

Замена ламп подсветки центральной консоли, регулировка ручника на Тойота Королла (Toyota Corolla) • DRIVER S TALK

Где находятся предохранители и реле Toyota Corolla E150. Как заменить предохранитель прикуривателя Тойота Королла — рассматриваем во всех подробностях Лампа НВ4 или 9006 используется в ближнем свете. Нюансы такие же как описанные чуть выше.

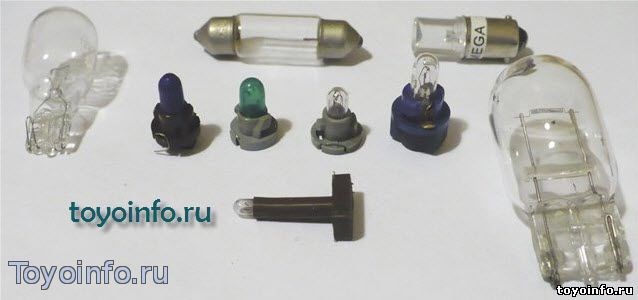

Лампочки которые ставят на Тойота

Лампа Н4 используется в большинстве стандартных фар, с одним отражателем для ближнего и дальнего света. В одной колбе 2 нити накала БЛИЖНИЙ и ДАЛЬНИЙ свет. Обычно перегорает ближний, т.к. он работает намного больше, при этом меняется лампа целиком!

Лампа Н7 используется в леворульных моделях японцев в качестве ближнего и, или дальнего света, в раздельных отражателях. Может использоваться в фарах противотуманного света.

Лампа Н3 используется в фарах противотуманного света . С успехом и небольшой доработкой заменяет японские Н3В. Обычно ставятся в фары установленные в низу бампера.

Лампа Н3с используется в фарах противотуманного света праворуких автомобилей. Если противотуманные фары стоят рядом с фарами головного света.

Лампа Н1 используется в фарах ближнего, дальнего, и противотуманного света. У японцев обычно в варианте противотуманного или дальнего света.

Лампа НВ4 или 9006 используется в ближнем свете. Нюансы такие же как описанные чуть выше.

Лампа Р21W однонитевая. Используется в старых японских автомобилях, и некоторых других более современных недорогих моделях. В СТОП сигналах (если они отдельно от габаритов) поворотах, фонарях заднего хода, задних противотуманных фонарях.

Лампа W1,2W, W2.3W. Безцокольные однонитевые лампы, мощностью 1.2 и 2.3 ватт. Используются для подсветки климат контроля( не во всех моделях японок), рычагов управления АКПП, и индикаторных лампочек на щитке приборов, подсветки бардачка.

Во многих автомобилях с 2005 года выпуск, щиток приборов и климат подсвечиваются светодиодами, а они рассчитаны на весь срок службы автомобиля.

Электрические схемы Тойота королла

Блоки под капотом

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Обозначение RЦепи управления 1 Главное реле поворотных индикаторных огней 2 Реле электропривода вентилятора печки 3 Реле по цепи зажигание включено 1. Предохранители ножевого типа в количестве 31 штуки размещены в два ряда с указанием номиналов и цветовой кодировкой. Лампочки которые ставят на Тойота По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Функционирование приборов и органов управления Toyota Corolla | Издательство Монолит

Какие лампы Toyota: разновидности ламп для разных моделей Система кондиционирования с автоматическим управлением Тойота королла: 1 — предохранитель 10 А; 2 — панель управления; 3 — датчик температуры воздуха в салоне; 4 — блок управления климатической установкой; 5 — компрессор кондиционера;б — датчик давления

Электрические схемы Тойота королла

Комбинация приборов Тойота королла : 1 — предохранитель 10 А; 2 — предохранитель 7,5 А; 3 — комбинация приборов; 4 — датчик аварийного падения уровня масла; 5 — датчик температуры воздуха; 6 топливный насос

Комбинация приборов: 1 — комбинация приборов; 2 — датчик аварийного падения давления масла; 3 — датчик аварийного падения уровня тормозной жидкости; 4 — диагностический разъем; 5 — датчик аварийного падения давления в системе питания

Комбинация приборов: 1 — диагностический разъем; 2 — ЭБУ уровня света фар; 3 — ЭБУ роботизированной коробки передач; 4 — датчик указателя температуры охлаждающей жидкости; 5 — датчик положения коленчатого вала; 00 б — ЭБУ двигателя; 7 — модуль аудиосистемы; 8 — реле очистителя ветрового стекла; 9 — выключатель стояночного тормоза

Схема 1г. Комбинация приборов: 1 — реле; 2 — датчик положения коленчатого вала; 3 — ЭБУ двигателя; 4 — блок управления ABS

Схема 2a. Аудиосистема Тойота королла: 1 — предохранитель 10 A; 2 — предохранитель 7,5 A; 3 — динамик левый задний; 4 — динамик правый задний; 5 — головное устройство аудиосистемы; 6 — низкочастотный динамик правый передний; 7 — динамик правый передний; 8 — низкочастотный динамик левый передний; 9 — динамик левый передний

Аудиосистема: 1 — усилитель антенны; 2 — переключатель света заднего хода; 3 — предохранитель 10 А; 4 — блок громкоговорящей связи для телефона; 5 — головное устройство аудиосистемы; б — блок управления ABS; 7 комбинация приборов; 8 — переключатель режимов аудиосистемы на рулевом колесе

Задние фонари Тойота королла 1 — омыватель фар; 2 — блок управления отоплением; 3 — выключатель головного устройства аудиосистемы; 4 — прикуриватель; 5 — датчик атмосферного давления воздуха; 6 — предохранитель 10 А; 7 — предохра- CD нитель 7,5 А; 8 — комбинация приборов

Замена электропредохранителя на Тойоте Королле: поэтапная инструкция

Что свидетельствует о выходе из строя предохранителя Современные автомобили Toyota Corolla имеют сложную схему электрооборудования. Поэтому серьёзно взвесьте свои возможности перед тем, как приступить к устранению неисправностей.

Инструкция по замене предохранителей

Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.

Если новый установленный прибор сразу после замены выходит из строя, необходимо проверить все защищаемые им электрические цепи. Вполне возможно, что в цепи имеется короткое замыкание. Номинальный ток плавкой вставки указывается маркировкой на её корпусе. Вставки одной мощности имеют свой цвет и при замене спутать их довольно трудно.

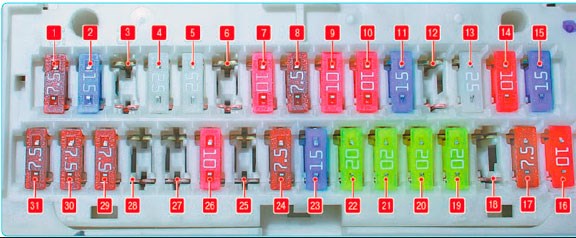

В моделях Toyota Corolla выпуска 2008 года защита электрооборудования располагается всего в двух узлах. Их располагают следующим образом. Один в салоне автомобиля возле ног водителя, у нижнего основания дверцы, а второй расположен в моторном отсеке, недалеко от воздушного фильтра.

Узел в подкапотном пространстве обслуживает все потребители больших токов и токовые реле. Узел с защитными вставками, который находится в салоне, обслуживает все электрические устройства с небольшой токовой нагрузкой. Эти узлы имеют схожую конструкцию и состоят из нескольких частей. Это релейная часть, блок с защитными вставками и гнезда с запасными вставками.

В моторном отделе

Блок №3 9 – программа без ключевого доступа, освещение салона и багажника (10А);

Не Горят Габариты и Подсветка Приборов на Тойота Королла 120 Кузов

Первая Toyota Corolla, тогда еще с продольным расположением двигателя и приводом на заднюю ось, была представлена публике в 1966 году. Модель оказалась настолько удачной, что стала рекордсменом продаж в своем классе — общее количество проданных автомобилей составило около 10 млн. штук.

Новое поколение было представлено пятью разными кузовами: в Англии собирались трех- и пятидверные хэтчбеки, в Турции — четырехдверный седан, в Японии — пятидверный универсал и мини-вэн Corolla Verso.

В 2004 году был проведен рестайлинг Toyota Corolla. Поменялся дизайн передней части кузова и задних фонарей, расширился список базового и опционного оснащения. Среди изменений, коснувшихся салона, — появление клавиш дистанционного управления аудиосистемой на руле и новая панель управления микроклиматом.

Компания Toyota десятилетиями работала над тем, чтобы ее автомобили были максимально надежными и ремонтопригодными. Corolla — прекрасное тому подтверждение. Даже спустя годы данная модель стабильно сохраняет место в тройке лидеров наиболее надежных машин своего сегмента. Этот автомобиль выбирают практичные автолюбители, ценящие хорошее оснащение, динамику и управляемость.
В данном руководстве приведены указания по эксплуатации и ремонту автомобилей Toyota Corolla, выпускаемых с 2002 года, в том числе после рестайлинга 2004 года:

Компания Toyota десятилетиями работала над тем, чтобы ее автомобили были максимально надежными и ремонтопригодными. Corolla — прекрасное тому подтверждение. Даже спустя годы данная модель стабильно сохраняет место в тройке лидеров наиболее надежных машин своего сегмента. Этот автомобиль выбирают практичные автолюбители, ценящие хорошее оснащение, динамику и управляемость.
В данном руководстве приведены указания по эксплуатации и ремонту автомобилей Toyota Corolla, выпускаемых с 2002 года, в том числе после рестайлинга 2004 года:

Схема блока предохранителей (тип 2)

Передние противотуманные фары Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Предохранители и блоки реле для Toyota Auris (E150) (2006-2012) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Auris (E150) (2006, 2007, 2008, 2009, 2010, 2011, 2012).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

• Выключите двигатель (с помощью системы интеллектуального ключа — выключите переключатель «ENGINE START STOP») и выключите все электрические аксессуары.
• Откройте крышку блока предохранителей.
• См. Схемы ниже, чтобы узнать, какой предохранитель проверять.
• Снимите предохранитель.
• Проверьте, не перегорел ли предохранитель — если тонкий провод внутри сломан, предохранитель перегорел.
• Замените перегоревший предохранитель новым предохранителем соответствующего номинала.

• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Всегда используйте оригинальные предохранители Toyota или аналогичные.
• Не модифицируйте предохранители или блоки предохранителей.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

Пассажирское отделение

1. Блок управления кондиционером
2. Блок предохранителей / главный ЭБУ кузова
3. LHD: ЭБУ системы регулировки положения фар
4. ЭБУ блокировки рулевого управления
5. Усилитель транспондерного ключа
6. ЭБУ гидроусилителя руля
7. Соединительный блок
8. Блок реле №1
9. Соединительный блок
10. Блок реле №2
11. ЭБУ многорежимной механической коробки передач
12. Реле стеклоочистителя
13. ЭБУ системы предупреждения о зазоре
14. ЭБУ управления питанием
15. ЭБУ остановки и запуска двигателя
16. Блок ЭБУ мультимедийного интерфейса
17. ЭБУ блокировки переключения передач
18. Центр сборки датчика подушки безопасности
19. RHD: указатель поворота
20. RHD: ЭБУ двойной блокировки
21. RHD: ЭБУ системы предупреждения о краже

Освещение заднего номера

• вентиляторов системы охлаждения;
• регулировки топливной смеси;
• переключателя режима работы фар;
• управления АКПП;
• дополнительного отопителя (опция).

Дальний свет На машинах Королла, Авенсис и Камри, вне зависимости от модификации кузова, года выпуска и рынка сбыта, для подсветки номерного знака используется пара прозрачных деталей с цоколем W5-W. Расположение плафонов зависит от конфигурации регистрационной таблички. Подсветка включается совместно с габаритными огнями.
