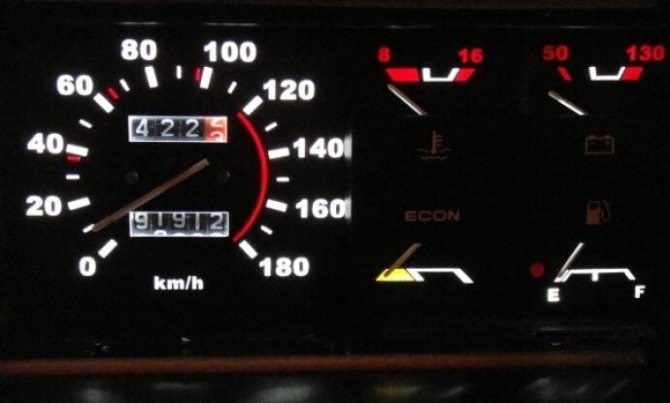

Не работает подсветка приборов ваз 2109
Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.
Виды панелей
Щитки приборов на ВАЗ 2109 бывают минимум трех типов:
На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.
У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.
Почему не горит
Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.
- Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
- Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.
Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.
Не работает указатель уровня бензина и температуры
В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры.
При полном топливном баке стрелка указывает на ноль
Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель
Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле
Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор
Что делать если не горят задние гобариты ваз 2109 инжектор

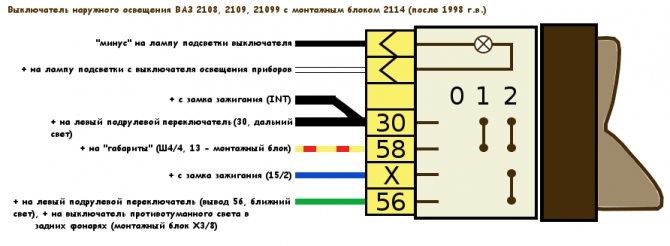

Вариант 1
Щиток приборов ВАЗ 2109 и 21099: обозначения, не работает и не горит панель
- 1 Пропала подсветка панели приборов, что делать? 1.1 Причины неисправности
- 1.2 Способы решения 1.2.1 Предохранитель
- 1.2.2 Лампочки
- 1.2.3 Проводка
- 1.2.4 Предохранительный блок
- 1.2.5 Повреждена плата
Не работает подсветка приборной панели ваз 2109. Светодиодная подсветка панели приборов — Осыпались дорожки в платах задних фонарей
Не горят задние габаритные огни ВАЗ 2108 2109 21099 2113 2114 2115! Почему не горят задние габариты?
Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.
Причины неисправности
Замена моторедуктора заслонки отопителя
— Перегорела лампочка габаритного света в патроне
Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.
Не горят габаритные огни ВАЗ 2108 2109 21099 2113 2114 2115! Почему не горят габариты?
— Окислились контакты в патроне лампочки габаритного света
Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.
— Окислились контакты в соединительных колодках блок фар или задних фонарей
Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.
«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.
— Перегорел предохранитель
Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).
— Неисправно реле К4 (контроля исправности ламп)
Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.
— Осыпались дорожки в платах задних фонарей
В промышленном и частном строительстве распространены профильные трубы. Из них конструируют хозяйственные постройки, гаражи, теплицы, беседки. Конструкции бывают как классически прямоугольными, так и витиеватыми. Поэтому важно правильно сделать расчет трубы на изгиб. Это позволит сохранить форму и обеспечить конструкции прочность, долговечность, на сайте https://avtoindustriya.com/gruzovye-avtomobili/gruzovye-avtomobili-kitay/faw/.
Не горит левая сторона габаритов ваз 2115.
7 основных неисправностей электросхемы ВАЗ-2109 и способы их устранений Менял рулевую рейку пропал сигнал искал причину не нашел. Спасибо автору за видео. Сейчас все работает
Блок предохранителей и реле
Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.
Вариант 1
Обозначение предохранителей
За прикуриватель отвечает предохранитель номер 12 на 16А.
| К1 | Реле включения очистителей фар |
| К2 | Реле – прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп |
| К5 | Реле дальнего света фар |
| К6 | Реле омывателя фар |
| К7 | Реле включения стекло подъемников |
| К8 | Реле включения звуковых сигналов |
| К9 | Реле вентилятора |
| К10 | Реле обогревателя заднего стекла |
| К11 | Реле включения ближнего света фар |
Вариант 2
За прикуриватель отвечает предохранитель номер 4 на 20А.
| К1 | Реле включения очистителей фар | |
| К2 | Реле – прерыватель указателей поворота и аварийной сигнализации | |
| К3 | Реле очистителя ветрового стекла | |
| К4 | Реле контроля исправности ламп | |
| К5 | Реле включения стекло подъемников | |
| К6 | Реле включения звуковых сигналов | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения дальнего света фар | |
| К9 | Реле включения ближнего света фар | |
Вариант 3
| К1 | Реле включения очистителей фар |
| К2 | Реле – прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп |
| К5 | Реле дальнего света фар |
| К6 | Реле омывателя фар |
| К7 | Реле включения стекло подъемников |
| К8 | Реле включения звуковых сигналов |
| К9 | Реле вентилятора |
| К10 | Реле обогревателя заднего стекла |
| К11 | Реле включения ближнего света фар |
Где чаще всего коротит?
Не горит панель приборов на ВАЗ 2109: ремонт своими руками, популярные неисправности Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099
Ваз 2108 не работает панель приборов
Уважаемые посетители сайта «Автотрек»! Будем вам очень благодарны за комментарии к видео ролику «Ваз 2108 не работает панель приборов», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.
Менял рейку на днях, заодно ставил замок от калины, думал ппц с проводкой накосячил. искал весь вечер почему нет сигнала, посмотрел видео глянул контакты-не достают почти см, видимо посадка у рейки немного другая и вал поднялся, спасибо дружище
Час возился, всё бросил и пошёл домой залез в инет, сразу попалась эта видюшка и бегом чинить, теперь как часики от души подскажи, левая лягушка куда идёт, правая на сигнал как я понял
От спасибоОт души автору Завтра пойду чинить, такая же беда случилась.
Менял рулевую рейку пропал сигнал искал причину не нашел. Спасибо автору за видео. Сейчас все работает
ты бы для начала поменял датчик аварийного давления масла= говорят нужная фигня
| Номер на фото | Расшифровка |
| 9 | Выключатель подогревателя заднего стекла. |
| 10 | Аналогично для кормовых противотуманок. |
| 11 | Кнопка аварийки. |
| 12 | Переключатель наружной оптики. |
| 13 | Модуль управления вентиляцией салона. |
| 23 | Подсос. |
| 24 | Звуковой сигнал. |
| 25 | Привод сброса суточного пробега. |
| 26 | Кнопка включения подсветки приборов. |
| 27 | Корректор фар. |
| 29 | Переключатель указателей поворота и света фар. |
Общая информация
Распиновка приборной панели
Причины отключения приборной панели на ВАЗ 2114
- Значение лампочки простое – индикатор указывает на выполнение диагностики самоконтроля сигнализаторов.
- Говорит о наличии проблем в силовой установке. Если лампа горит постоянно, требуется выполнить диагностику мотора.
- Тормозная система находится в аварийном состоянии. Обычно лампочка указывает на падение жидкости в расширительном бачке или критический износ колодок.
- Лампа датчика уровня охлаждающей жидкости. Если горит постоянно – необходимо долить антифриз в систему.
- В омывателе лобового стекла закончилась жидкость.
- Повреждены лампы внешнего освещения. Возможно перегорела нить или нарушен контакт.
- Передние тормозные колодки износились до предела.
- Уровень масла в картере двигателя упал. Также может косвенно указывать на неисправность масляного насоса.
Повреждение проводки Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.
Процесс замены
Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:
- Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
- Отсоедините штекер питания, который прикрепляется к плате.
- Отворачивайте 4 гайки при помощи ключа.
- При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
- После демонтажа всех 4 гаек вынимайте фонарь.
Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.
В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.
Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

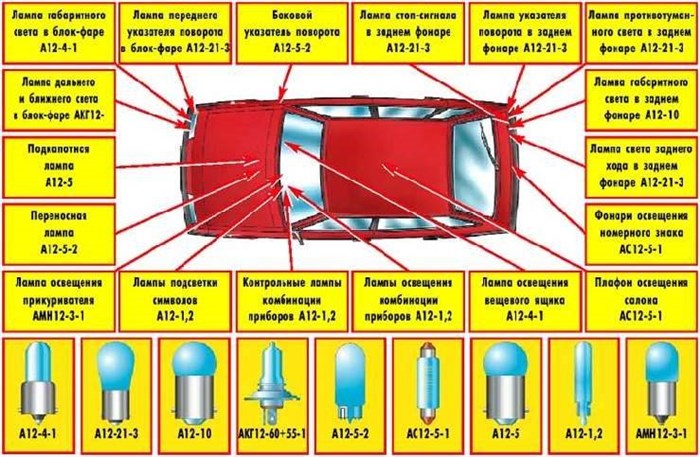

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

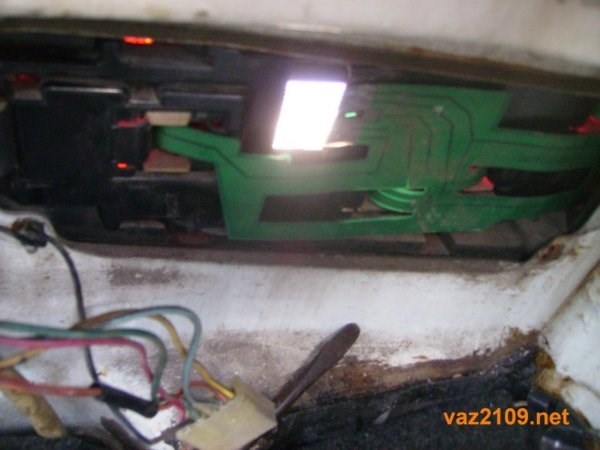

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099
От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

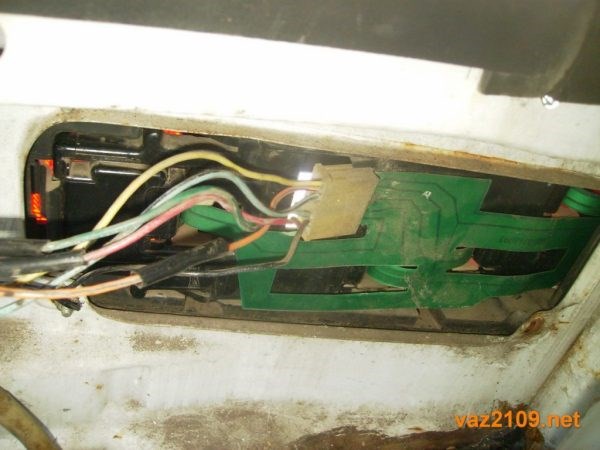

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099
Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099
Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)
Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.
Читайте также: Момент затяжки болтов шатунов ваз 2110
Карбюраторный двигатель
- Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.
- Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.
- Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.
- Поломка датчика заднего хода или обрыв его проводки.
- Перегорание контактов на пленке фар.
- Отсутствие на плате «массы».
Виды панелей При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.
