Как вытащить реле из блока предохранителей на ниссан кашкай

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:
Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания. Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini).

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Он находится на положительной клемме аккумулятора и состоит из плавких вставок высокой мощности.

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Блок на аккумуляторе

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник. На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей. Как вытащить реле из блока предохранителей на ниссан кашкай По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как включить противотуманки на Кашкай? Авто-мастерская онлайн

1. 15А Стеклоомываетель
2. 10А Подушки безопастности
3. 5А Приборная панель
4. 10А Система зажигания
5. 10А VDC (система стабилизации, контроля курсовой устойчивости )
6. 15A Подогрев сидений
7. 20А Вентилятор
8. 5А Подсветка приборов, кнопок, бардачка
9. 20А Резерв
10. 15А Обогреватель стекла
11. 15А Обогреватель стекла
12. 10А Зеркала
13. 10А Система курсовой устойчивости
14. 10А Элекроустройства
15. 15А Прикуриватель передний
16. 10А Резерв
17. 20А Вентилятор
18. 10А Резерв
19. 20А Аудиосистема
20. 5А Электрокомпоненты
21. 10А Приборная панель
22. 10А Освещение салона
23. 20А Резерв
24. 10А Стоп сигналы
25. 10А Антенна иммобилайзера
26. 5А Выключатель, датчик сцепления
27. 10А BMC
28. 10A Электрокомпоненты
29. 20А Питание открытие/ закрытие дверей
30. 15А Стеклоочистители
31. 15А Задняя розетка (прикуриватель)
32. 15А Аварийная сигнализация, сигналы поворота

Блок предохранителей ниссан кашкай j11 Четыре реле отвечают за функционирование следующих компонентов: R1 – зажигание, R2 – отопительный комплекс, R3 – обогрев стекла задней двери, R4 – вспомогательное оборудование.

Где находится монтажный блок реле и предохранителей.

Для обеспечения надежного и бесперебойного функционирования электрооборудования Ниссан Кашкай предусмотрена установка специальных монтажных блоков. Они состоят их предохранителей и реле. Предохранители с плавками вставками на различный номинальный ток предотвращают сгорание электрооборудования Ниссан Кашкай при возникновении коротких замыканий.

Рассмотрим зону действия защитных элементов в отдельных монтажных блоках Nissan Qashqai первого и второго поколения.

Предохранители Nissan Qashqai J11

Реализация Кашкай второго поколения стартовала в феврале 2014 года и продолжается до сих пор. В 2023 году Nissan Qashqai J11 подвергся рестайлингу, что сопровождалось изменениями в интерьере и внешнем облике кузова. Для производства модели налажены конвейерные линии в Великобритании, Китае и России.

Блоки предохранителей в салоне

Предохранители в салоне Ниссан Кашкай, с номиналом плавкой вставки от 5 до 20 Ампер, расположены в трех блоках. Один является основным, а два дополнительными. Далее детально рассмотрим их электрическую схему и место установки.

Основной салонный блок

Смонтирован в торцевой части приборной панели. В нем установлено 33 защитных элемента, с плавкими вставками номиналом на 5, 10, 15, 20А и 4 реле, в том числе предохранитель прикуривателя Ниссан Кашкай.

Четыре реле отвечают за функционирование следующих компонентов: R1 – зажигание, R2 – отопительный комплекс, R3 – обогрев стекла задней двери, R4 – вспомогательное оборудование.

Наиболее часто используется защитный элемент с предельным значением тока в десять ампер, который установлен во 2, 4, 5, 12, 13, 14, 21, 22, 24, 27, 28, 33 посадочном гнезде.

Дополнительные предохранительные узлы в салоне Qashqai

Салонные предохранители Ниссан Кашкай j11,также устанавливаются в двух дополнительных блоках. Они расположены с правого торца торпеды. Первый вспомогательный монтажный блок защищает следующие цепи с номинальным током плавкой вставки в десять ампер, за исключением гнезд №73, 80:

Дополнительный блок предохранителей в салоне Кашкай J11, расположение

1. R1 – вспомогательное;
2. R2 – зажигание;
3. R3 – не задействован;
4. 71 – датчик угла поворота руля;
5. 72 – приборная панель;
6. 73, 80 – мультимедийный и навигационный комплекс, камера для обзора 360 градусов (10/20А);
7. 74, 81 – комплекс управления КПП (TCM);
8. 75, 78 – не задействован;
9. 76 – усилительный и управляющий комплекс кондиционера;
10. 77 – ABS;
11. 79 – реле маслонасоса.
12. Еще один вспомогательный монтажный узел состоит из четырех контактных гнезд:
13. 82 – маслонасос;
14. 83 – TCM;
15. 84, 85 – не задействованы.

Блок предохранителей Nissan Qashqai: схема, расположение и способы замены

• Фото 1-го монтажного блока
• Описание 1-го монтажного блока
• Схема
• Перевод обозначений на русском

1. Фото 2-го монтажного блока
2. Описание 2-го монтажного блока

Как установить противотуманные фары на ниссан кашкай | На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Как включить задние противотуманные фонари ваз 2110?

Блок в салоне При включенном ближнем свете жмешь кнопку противотуманок, на ней загорается сигнал включения, на задних фонорях включается вторая нить на лампочке габаритов.

Вывод

Замена предохранителей на Ниссанах Кашкай 2007, 2008, 2011, 2012, 2013, 2014, 2015, 2016 годов выпуска не вызовет никаких сложностей. Восстановить работу многих проборов можно, затратив несколько минут на проверку и замену предохранительного элемента. Вышедшее из строя изделие видно невооруженным глазом.

Решил переделать подключение, не особо вмешиваясь в проводку машины.

Выдернул два предохранителя на 15 А, защищающие цепи прикуривателей. Вместо верхнего предохранителя вставил отвод цепи/держатель на два предохранителя мини проводом вверх, купленный на Aliexpress еще к предыдущему Кашкаю J10. Лучше использовать держатель для предохранителей микро.

Заодно проложил кабель для видеорегистратора вдоль лобового стекла под обшивкой потолка к блоку предохранителей и подключил к установленному держателю предохранителей.

Вся работа заняла минут 15, дольше искал подходящего размера пин.
Теперь оба прикуривателя отключаемые.
Отключаются через 3 минуты после вытаскивания ключа из замка зажигания или постановки на охрану.

Обращаем внимание, что варианты исполнения блоков, количество их элементов, а так же схемы могут отличатся от представленных и зависят от страны поставки, года выпуска и комплектации конкретного автомобиля. Сверяйте описание с вашим, оно будет нанесено на защитную крышку блока.

Блок в салоне

Он находится в панели приборов. Для доступа, просто потяните за крышку.

За передний прикуриватель отвечает предохранитель номер 2 на 15А. На схеме на английском обозначен как — POWER SOCKET.

Блоки под капотом

В моторном отсеке находятся 3 блока с предохранителями и реле.

Блок — А

Для доступа отожмите боковой фиксатор крышки и потяните за неё.

Блок — Б

Таким же образом можно открыть второй блок.

Блок — В

Он находится на положительной клемме аккумулятора и состоит из плавких вставок высокой мощности.

Блоки в салоне

Они находятся с торцевой стороны панели приборов.

Правый блок (может отсутствовать)

Замена и подключение прикуривателя

Схема

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Для этого нужно вытянуть соответствующий элемент из монтажного блока, осмотреть его на наличие повреждения и дополнительно проверить мультитестером. Для того чтобы включить противотуманные фары, включите обычные фары, а затем переведите выключатель противотуманных фар в положение. Как правильно включить фары? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Блок — Б

• Фары ближнего света.
• Печка.
• Магнитола.
• Дворники.
• Электроприводы зеркал заднего вида, стеклоподъемников.
• Сигнал.
• Задние фонари.
• Насос стеклоочистителя.
• Бензонасос.
• Лампочки, расположенные в салоне.

БП в салоне и отсоедините колодку от разъема монтажного блока

Расположение предохранителей, плавких вставок и реле Nissan Qashqai 2007 — 2013

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке

R6 — Реле системы зажигания R8 — Реле обогревателя стекла двери задка R16 — Реле малых оборотов вентилятора системы охлаждения двигателя I R17 — Реле высоких оборотов вентилятора системы охлаждения двигателя II

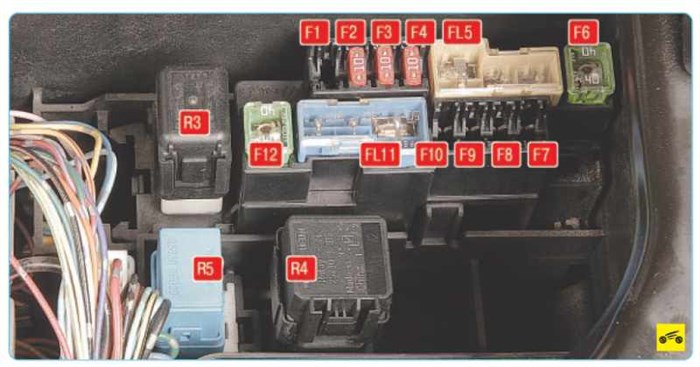

Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке

Предохранители/Плавкие вставки:

R3 — Звуковой сигнал R4 — Вентилятор системы охлаждения двигателя R5 — Насос омывателя фар

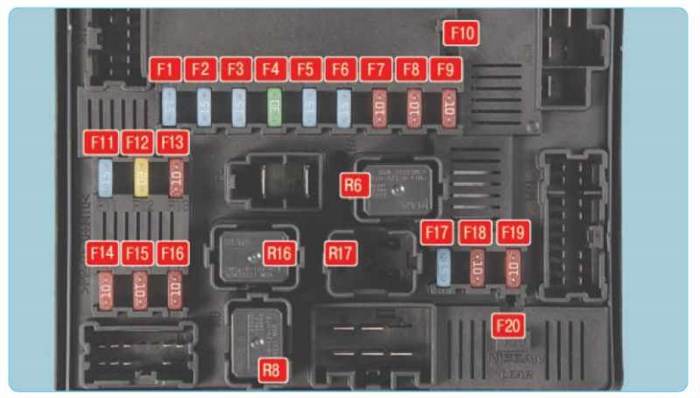

Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Читайте также: Рейтинг лучших моторных масел для заливки в двигатель автомобиля: какое выбрать с хорошими моющими свойствами

R1 — Дополнительное оборудование салона R2 — Электровентилятор отопителя

На автомобиле предохранители и реле установлены в заднем А и переднем Б монтажных блоках, расположенных в моторном отсеке.

Также предохранители установлены в монтажном блоке, расположенном в салоне автомобиля под крышкой в проеме нижней облицовки панели приборов.

И в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи.

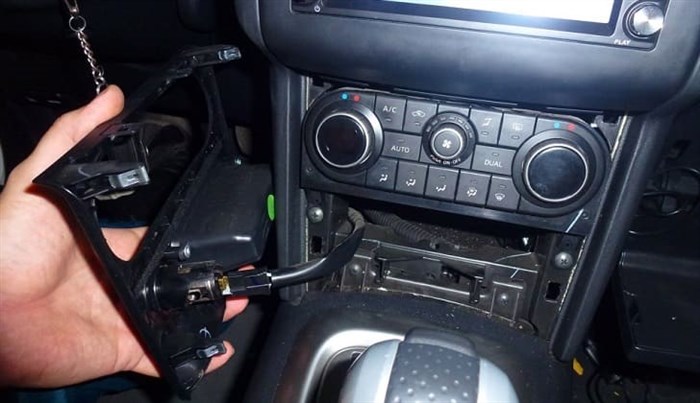

1. Для получения доступа к монтажному блоку, расположенному в салоне, потяните за ручку крышки.

2. Снимите крышку, преодолевая упругое сопротивление фиксаторов.

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

3. Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник, как описано здесь.

4. Отожмите фиксатор заднего монтажного блока.

5. Приподнимите монтажный блок, выведя его из корпуса.

6. Разверните блок для удобной работы с ним.

На стенку монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесены обозначения предохранителей и защищаемые ими цепи.

7. Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

Предохранители Nissan Qashqai J11

Как включить фары Кашкай?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На внутреннюю сторону крышки переднего монтажного блока, расположенного в моторном отсеке, нанесена схема расположения реле, предохранителей и плавких вставок. Примечание У Ниссан Кашкай J11 2014-2018 монтажный блок находится слева, между водительской дверью и торпедой. Снятие заднего монтажного блока под капотом По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Функция провожающего света фар

Передний БП под капотом 4. …и разверните блок для удобной работы с ним.
