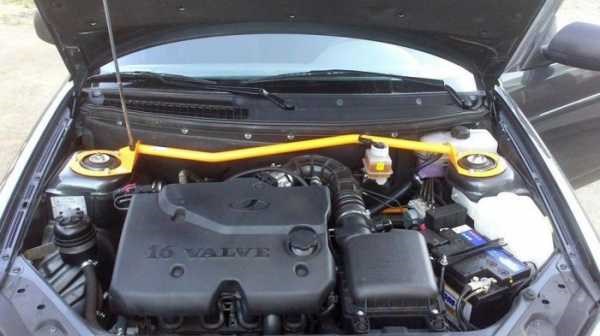

Силовые предохранители приора под капотом

Даже такая мелочь как замена предохранителей на автомобиле, заводит водителей в определенный ступор. Особенно это касается владельцев автомобилей Лада Приора. В сегодняшней статье я подробно расскажу вам про то, как поменять предохранители на Приоре и дам подробное описание, за что отвечает каждый из предохранителей.

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

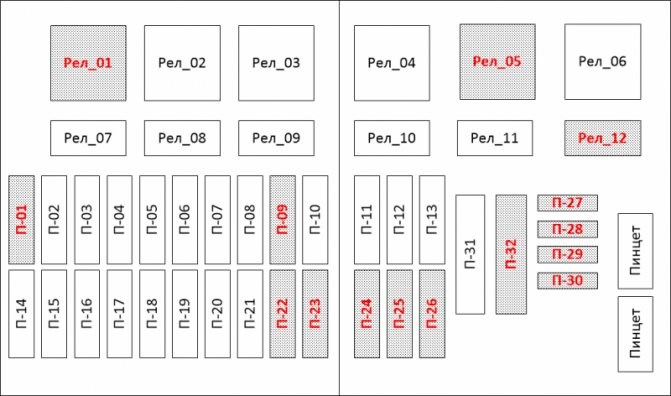

Маркировка предохранителей и реле нанесена на внутренней стороне крышки.

Предохранители и реле в Лада Приора — Мир Дорог

• 1,2 – пинцеты.
• К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
• К2 – реле включения обогрева заднего стекла.
• К3 – реле включения стартера.
• К4 – дополнительное реле (реле зажигания).
• К5 – место для резервного реле.
• К6 – реле включения омывателя и очистителя лобового стекла.
• К7 – Реле включения дальнего света фар.
• К8 – Реле включения звукового сигнала.
• К9 – Реле включения тревожного сигнала.
• К10 – К12 Место для резервного реле.

Предохранитель эур приора где находится фото K10, K11, K12 – резервные реле.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

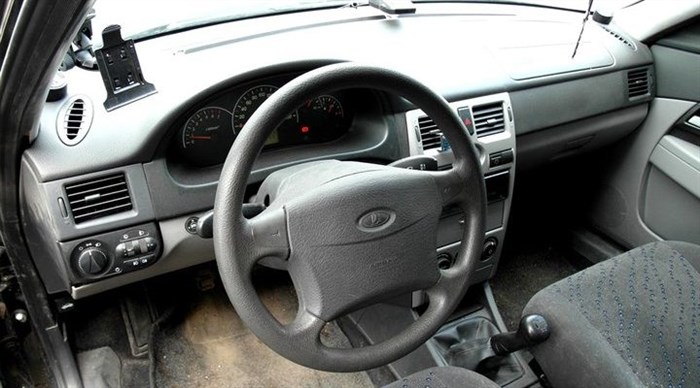

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его. Если часть стоп-сигналов работает, часть нет, скорее всего перегорели лампы. Чтобы заменить лампу надо снять фару. Чтобы лампы не перегорали, замените их более качественными.

Предохранитель моторедуктора печки приора

1. Поверните на 90° три замка крышки.
2. Отщелкнуть фиксаторы и снять крышку.

• 1, 2 – пинцеты;
• K1 – реле включения электровентилятора радиатора системы охлаждения двигателя;
• K2 – реле включения обогрева заднего стекла;
• K3 – реле включения стартера;
• K4 – дополнительное реле (реле зажигания);
• K5 – место для резервного реле;
• K6 – реле включения омывателя и очистителя ветрового стекла;
• K7 – реле включения дальнего света фар;
• K8 – реле включения звукового сигнала;
• K9 – реле включения тревожного сигнала;
• K10, K11, K12 – места для резервного реле;

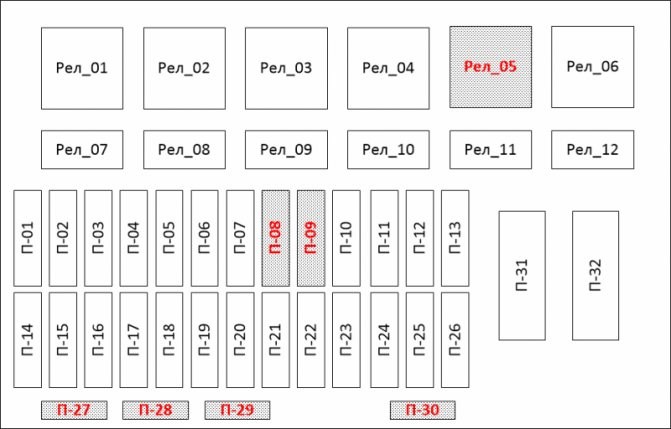

• F1–F32 – плавкие предохранители

Не работает кран печки приора В этой статье мы кратко разобрали причины того, почему стартер не крутит на Приоре.

Ремонт резистора печки Лада Приора

Если после замены или ремонта резистора через короткий промежуток времени проблема повторилась, то следует обратить внимание на сам мотор вентилятора отопителя салона. Возможно, ему требуется профилактика или полная замена на новый.

На Ладе Приора без кондиционера резистор отсутствует. На ней подлежит замене реостат печки.

Как видно из описания, работа по замене и ремонту резистора может быть выполнена без особых усилий и финансовых вложений, но с обязательными навыками пайки.

Если у вас еще остались сомнения по самостоятельной замене и ремонту добавочного резистора, обратитесь к квалифицированному специалисту.

Печка Лады Приора работает только в max положении – причины неисправности

Он находится под пластмассовым воздухозаборником со стороны водителя. Нужно снять дворники, открутить воздухозаборник…он будет прикручен двумя саморезами и к нему будет идти одна фишка.

Проблема в нём. Его либо заменить, но стоит он порядка 2000 руб., либо отремонтировать (я отремонтировал). 2. Ещё может быть плохой контакт в фишке. Я не нашел, как называется этот разъем, но провода печки идут через него. Может быть плохой контакт там.

Тут на сколько плохой контакт. Либо зачистить, припаять, заизолировать… либо перепаять весь разъем. 3. Барахлят переключатели на консоли. Это либо менять, либо ремонтировать.

Замена резистора электровентилятора отопителя Priora

1. Демонтируем щётки стеклоочистителя.
2. При помощи маркера делаем пометки на лобовом стекле, которые будут отображать расположение щёток.
3. Вынимаем декоративные колпачки, которые достаточно поддеть отвёрткой.
4. При помощи головки отворачиваем гайки крепления с рычага щётки.
5. Шайбы удобно снимать при помощи пинцета.
6. Демонтируем рычаг и щётку с вала.
7. Открываем капот для проведения демонтажных работ относительно уплотнителя, который располагается на кромке с обивки щитка передка.
8. Откручиваем крепление на облицовках, обивке щитка, облицовке ветрового окна.

Замена предохранителя печки Лада Приора Частой причиной, почему не работает печка («Приора» с кондиционером), является отказ блока регулятора частоты вращения (РЧВ), который располагается на корпусе отопителя под капотом. Он регулирует интенсивность работы электродвигателя вентилятора. При его отказе печка перестает функционировать вообще или действует только на четвертой скорости.

Дополнительный блок реле и предохранителей Лада Приора

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители доп. блока

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос.

Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20.

Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

Реле доп. блока

K2 – реле электробензонасоса. См. выше про F3.

Предохранители Лада Приора и реле с описанием назначения и схемами блоков

Резистор печки приора с кондиционером

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

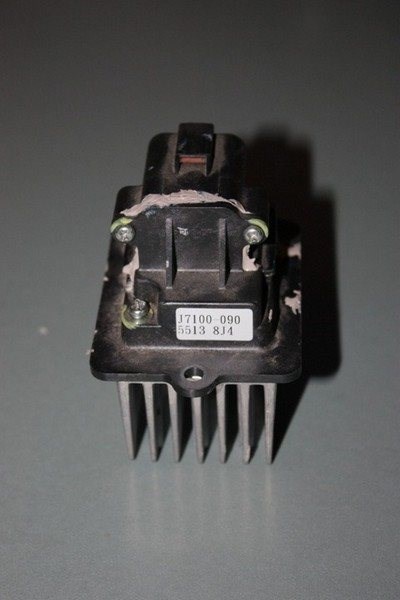

Чтобы была успешно проведена замена резистора печки Приоры, необходимо знать, где находится эта деталь. Плата закрыта пластиковой крышкой, которая очень легко открывается поворотом трех удерживающих ее черных защелок. Дополнительный блок предохранителей, расположенный под капотом Лада Приора По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Подготовительный этап

Не крутит стартер на Приоре Найти реостат можно под жабо, если у вас автомобиль без кондиционера. В моделях с кондиционером этот механизм имеет немного другой вид и располагается в другом месте. Например, в машинах с климатическим оборудованием Panasonic найти реостат можно под левым дворником.

Не крутит стартер на Приоре

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для управления ходом шестеренки и подачи питания на электромоторчик.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Читайте также: Зимняя резина Кама Евро 519 — отзывы Отрицательные. Нейтральные. Положительные. + Оставить отзыв Отрицательные отзывы юра на бмв не держит вообще кама евро шипы Kakitioboari http://otzovik.com/revie

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

В этой статье мы кратко разобрали причины того, почему стартер не крутит на Приоре.

Что делать, если сгорели предохранители в схеме на Лада Приора

• неисправность в силовой цепи: проблемы в электропроводке либо в основном потребителе;
• брак или дефект плавкой вставки, когда та фактически не соответствует заявленному номиналу и быстро перегорает. Возможно, проблема не в схеме, а в самом предохранителе;
• плохой контакт на зажимах печатной платы с предохранителем. Недостаточное усилие в месте соединения двух проводников становится причиной, т.н. переходного сопротивления. В месте плохого контакта предохранитель сильно греется, что становится причиной преждевременного перегорания плавкой вставки. Убедитесь, что ножи предохранителя надежно сидят в посадочном месте.

Проблемы, связанные с моторедуктором заслонки или электродвигателем вентилятора Автомобиль «Лада-Приора» пользуется заслуженной любовью и уважением наших соотечественников. Неплохое соотношение цены и качества, распространенность запчастей и великолепная ремонтопригодность делают ее лидером отечественного автомобильного рынка. Тем не менее, являясь результатом российского разработки, этот автомобиль имеет и некоторые недостатки.

Система отопления салона Приора

Транспортное средство оснащено печкой (системой отопления) с климатическим комплексом, служащим для комфорта в ходе поездки в автомашине. Они предназначены для исключения проблем в случае похолодания или других погодных изменений. Уже никто не будет задавать вопрос, почему не работает печка в Приоре, ни водитель , ни пассажиры.

В состав климатического комплекса автомобиля причисляют:

• собственно печка (отопитель);
• вентиляторное устройство печки;
• датчик температурного режима в салонном помещении;
• корпусная часть распределителя воздуха;
• воздушные магистрали;
• дефлекторы (направляющие потока воздушных масс).

Демонтаж жабо

• Неправильное функционирование термостата.
• Засорение радиатора отопителя печки.
• Неправильная работа моторедуктора заслонки отопителя или электродвигателя отопителя.
• Неисправность блока управления отопителем.
• Неправильная работа салонного датчика температуры воздуха.

Снятие и установка монтажного блока Ваз 2170 Приора Если вы отключите иммобилайзер, на панели будет загораться лампа с символом ключа, это означает, что он ищет ключ.
