Ниссан альмера н16; предохранители и реле
Второе поколение Nissan Almera имеет маркировку кузова N16 и выпускалось в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году с кузовами хэтчбек и седан. Рестайлинг 2003 года затронул во основном внешний вид данного автомобиля. В нашей публикации вы найдете информацию с описанием блоков предохранителей и реле ниссан альмера н16, места их расположения и назначение.
Прежде чем приступать непосредственно к самому ремонту, желательно разобраться в устройстве ремонтируемого прибора. В противном случае могут возникнуть некоторые проблемы и «неудобные» моменты в процессе относительно простой операции.
В силу специфики своей работы блок или отдельный предохранитель может выйти из строя по целому ряду разных причин:
- неисправность какого-либо прибора;
- короткое замыкание электроцепи;
- слишком высокая сила тока, поддающегося в систему (часто бывает при поломке генератора);
- неправильно проведённый ремонт электроузла автомобиля;
- производственный брак;
- чрезмерный износ.
Рассмотрев указанные выше потенциальные проблемы, вызвавшие перегорание предохранителя, можно сделать вывод, что иногда придётся исправлять неисправности и в некоторых других узлах Ниссан Альмера. Конечно, если у вас есть желание добиться нормального функционирования электросистемы автомобиля и безопасности его эксплуатации.
| 1 | Реле ближнего света фар |
| 2 | Реле противоугонной сигнализации |
| 3 | Реле дальнего света фар |
| 4 | 2-е реле вентилятора радиатора |
| 5 | Диагностический разъем ABS |
| 6 | 1-е реле вентилятора радиатора |
| 7 | Реле звукового сигнала |
| 8 | Реле кондиционера |
| 9 | Реле автоматической коробки передач |
| 10 | 3-е реле вентилятора радиатора |
Не работает сигнал ниссан альмера n16 — Все о Лада Гранта
- R1 (включение-выключение катушки зажигания — выход из строя блокирует работу авто);
- R2 (нагнетание двигателя);
- R3 (функционирование дополнительных потребителей — различных автомобильных электроаксессуаров).
Как отключить иммобилайзер на ниссан альмера н16 — АвтоТоп 4. Повреждение проводки. Сама проводка повреждается редко, но если все остальное уже проверено и проблема не найдена – можно проверить и проводку.
Газоанализаторы
Анализируют выхлопные газы и по их состоянию помогают автомеханикам:
- Определить и отрегулировать уровень токсичности выхлопных газов;
- Оценить состояние двигателя и системы зажигания;
- Отрегулировать подачу топлива.
Эти приборы используют не только для диагностики инжекторных двигателей. Они легко справляются и с карбюраторными.
Все приборы могут быть как универсальными, так и специализированными. При приобретении нужно ориентироваться на свои потребности. Если приобретать только для себя, то достаточно сканера, ориентированного на именно Ваш автомобиль или универсального, но разработанного на диагностику наиболее распространенных авто.
Для СТО не стоит экономить на измерительных приборах и придется приобретать весь комплект, чтобы закрыть потребность диагностики всего ряда автомобилей.
| Цифра | Неисправность | Решение проблемы |
| 1. | Короткое замыкание на массу в контроллере уровня топлива | Проверить электроцепь датчика уровня топлива |
| 2. | Обрыв цепи датчика уровня топлива | |
| 3. | Обрыв цепи от контроллера скорости к ЭБУ | Необходима диагностика электрической цепи датчика скорости |
| 4. | Панель приборов — ошибка в памяти EEPROM | Заменить приборную панель |
| 5. | Частота импульсов тахометра вне области корректных значений | Проверить цепь датчика и сам контроллер положения коленвала |
| 6. | Некорректные показания датчика скорости | Необходима диагностика датчика скорости |
| 7. | Напряжение выше 16 В | Проверить аккумулятор, генератор и блок питания |
| 8. | Напряжение ниже 9 В |
Ниссан альмера н16: предохранители и реле — Журнал Автопарк
Обучение иммобилайзера Ниссан альмера n16
Ошибки Nissan Almera N16 | Ошибки авто
- Р — неполадки в работе трансмиссионного (АКПП) или силового агрегатов;
- В — неисправности в работе кузовных агрегатов — подушек безопасности (Аэрбега), стеклоподъемников, замков дверей и т. д.;
- С — неполадки в работе ходовой составляющей или шасси;
- U — неполадки электронных модулей или цифровых шин данных.
Ниссан Альмера не заводится, стартер не крутит. Причины отказа запуска О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

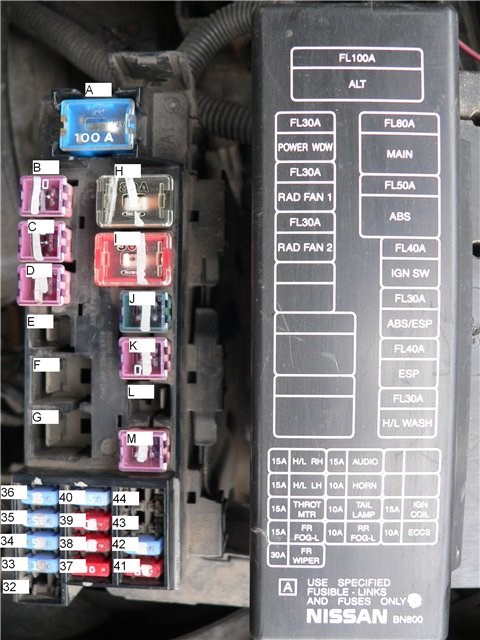

Предохранители и реле под капотом
Блок с предохранителями
Находится рядом с аккумулятором. На крышке будет нанесена актуальная схема с описанием.
- А 100А Генератор (зарядка на батарею)
- В 40А электростеклоподъемники
- С 40А регулятор охлаждающих вентиляторов
- D 40А регулятор охлаждающих вентиляторов
- E 30А для дизелей
- F 60А для дизелей
- G 80А для дизелей
- H 80А главный источник питания, цепь заземления
- I 50А ABS
- J 30А к выключателю зажигания от аккумулятора
- К 30А ABS/ESP
- L 30А ESP
- М 30А Омыватель фар
- 32 20А Омыватель заднего стекла
- 33 15А Противотуманные фары
- 34 15А Электропривод и реле электропривода дроссельной заслонки
- 35 15А Фары, система включения ближнего света в дневное время
- 36 15А Фары, система включения ближнего света в дневное время
- 37 10А Задний противотуманный фонарь
- 38 10А Габариты, освещение номерного знака
- 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
- 40 15А Аудио, навигация, ЖК-дисплей
- 41 10А Система управления двигателем
- 42 10А Катушка зажигания
- 43 10А ЕГР
- 44 20А ЭБУ двигателя
Блок с реле
Он находится у правого крыла, с боку от бочка с омывающей жидкостью.
- R1 3-е реле вентилятора радиатора (25221E)
- R2 Передние туманки ПТФ (25224QA)
- R3 Реле кондиционера Е6 (25224D)
- R4 Реле звукового сигнала (25620)
- R5 Реле вентилятора радиатора (25224J)
- R6 Фары, свет (25224А)
- R7 Стартер (25224G)
Не подходит информация? Выберете нужный вариант в полном описании всех моделей.
Работа устройства
Причины отказов в работе охранных систем
Проблемы с аккумуляторной батареей
- 10А Зеркала
- 10А Лампы стоп-сигналов
- 15А Электророзетка
- 7,5А Под дополнительную электрику
- 15А Аварийная сигнализация и поворотники
- 10А Под дополнительную электрику
- 20А Обогрев заднего стекла
- 10А Кислородный датчик
- 10А Дополнительный электропакет
- 10А Электропакет
- 10А Контроллер АКПП
- 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
- 10А Лампа салона
- 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
- 10А Кондиционер
- 15А Электромотор вентилятора салона( обогреватель/ кондиционер
- 10А Система впрыска топлива
- 10А Подушки безопасности
- 20А Дополнительный электропакет
- 10А Контроллер двигателя
- 10А Сигнал запуска
- 15А Прикуриватель
- Не используется
- 20А Дополнительный электропакет
- 20А Очиститель ветрового стекла
- 7,5А Под дополнительную электрику
- 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
- 15А Омыватель заднего стекла
- 15А Бензонасос
- 10А Спидометр, тахометр, указатели температуры и уровня топлива
- 10А ABS
- 10А Резерв
- 15А Резерв
- 20А Резерв
Как отключить иммобилайзер на Nissan almera classic К счастью, большинство проблем с охранными системами можно решить, не прибегая к услугам специалистов. Иммобилайзер Ниссан Альмера Классик года 2006, Альмеры N 16 восстанавливает работоспособность при откидывании положительной клеммы аккумуляторной батареи на 10–15 минут.
Блок предохранителей под капотом (моторный блок)
Предохранители и реле в моторном отсеке, расположены рядом с аккумуляторной батареей (АКБ).
Монтажный блок предохранителей и реле в моторном отсеке
Для доступа к предохрантелям и реле, отжимаем три фиксатора по периметру блока (передний, задний, боковой) и снимаем защитную крышку.
Предохранители маленького размера можно достать пинцетом, большого размера — можно вытащить рукой, в случае затруднения можно аккуратно использовать пассатижи (плоскогубцы)
Схема предохранителей и реле в моторном отсеке
| № на схеме | Номинал предохранителя | Защищаемая цепь |
|---|---|---|
| F1 | — | Пустой (не использунтся) |
| F2 | 5 А | Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 | 25 А | 1) Реле Топливного насоса (бензонасоса) и катушек зажигания; 2) Главное реле системы управления двигателем |
| F4 | 30 А | На автомобилях без кондиционера (A/C) — блок Реле вентилятора системы охлаждения |
| F5 | 40 А | На автомобилях оснащенных кондиционером (A/C): блок реле кондиционера; реле повышенной (большой) скорости вентилятора системы охлаждения; блок реле малой (пониженной) скорости вентилятора системы охлаждения |
| F6 | 25 А | Предохранитель блока управления тормозами ABS (система АБС) |
| F7 | 50 А | Предохранитель блока управления тормозами ABS (система АБС) |
| F8 | 60 А | Электропитание всех систем-потребителей, запитываемых от выключателя зажигания; левого подрулевого переключателя |
| F9 | 60 А | Электропитание блока предохранителей в салоне |
Блок Реле под капотом
Реле также расположены в том же монтажном блоке что и предохранители, установленном в отсеке двигателя рядом с аккумулятором (рисунок выше).
Схема предохранителей и реле в моторном отсеке
| № на схеме | Номинал предохранителя | Защищаемая цепь |
|---|---|---|
| F1 | — | Пустой (не использунтся) |
| F2 | 5 А | Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 | 25 А | 1) Реле Топливного насоса (бензонасоса) и катушек зажигания; 2) Главное реле системы управления двигателем |
| F4 | 30 А | На автомобилях без кондиционера (A/C) — блок Реле вентилятора системы охлаждения |
| F5 | 40 А | На автомобилях оснащенных кондиционером (A/C): блок реле кондиционера; реле повышенной (большой) скорости вентилятора системы охлаждения; блок реле малой (пониженной) скорости вентилятора системы охлаждения |
| F6 | 25 А | Предохранитель блока управления тормозами ABS (система АБС) |
| F7 | 50 А | Предохранитель блока управления тормозами ABS (система АБС) |
| F8 | 60 А | Электропитание всех систем-потребителей, запитываемых от выключателя зажигания; левого подрулевого переключателя |
| F9 | 60 А | Электропитание блока предохранителей в салоне |
Установка нового прибора
Как проверить реле бензонасоса Эксплуатируя поддержанный автомобиль, нужно быть готовым к любым неисправностям. И чем старше машина, тем больше поломок. Не существует «неубиваемых японцев» — они ломаются не реже остальных марок. Это относится и к популярной в наших краях Альмере. Так, спустя время владельцы испытывают проблемы с запуском авто. Причин тому множество — сегодня рассмотрим самые типичные.
Охранная система и ее влияние на пуск авто

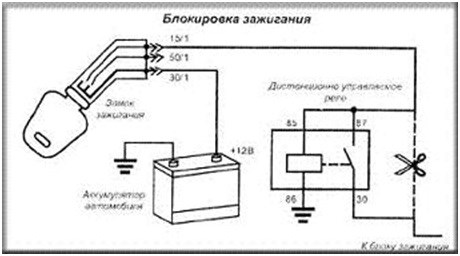

При нормальной работе охранная система обеспечивает защиту для Nissan Almera от действий злоумышленников. В результате неправильного монтажа или выхода из строя какого-либо элемента сигнализация становится причиной появления разрыва в жизненно важной цепи для работы силовой установки. Из-за этого пуск двигателя становится невозможным.
Поломки, возникающие с автосигнализацией, условно можно поделить на физические и программные. Первые затрагивают реле и прочую автоматику. Вторые проявляются в виде ошибок в главном модуле.
Для диагностики рекомендуется проверить на отсутствие обрывов и прилипаний контактов реле. Прозвонку рекомендуется выполнять с помощью мультиметра. Поврежденные элементы подлежат замене.
Более радикальным методом проверки влияния автосигнализации на пуск мотора является полный демонтаж охранной системы с Nissan Almera. После этого производится попытка завести автомобиль. Если пробный запуск проходит нормально, то необходима проверка каждого элемента сигнализации, а также схем ее монтажа.
Неисправности в системе пуска
- зарядить аккумулятор номинальным или повышенным током;
- завести двигатель воспользовавшись помощью стороннего автомобиля;
- выполнить пуск силовой установки, используя ПЗУ.
Реле в моторном отсеке К сбоям в работе могут привести как перебои в электропитании, так и электромагнитные помехи в цепях системы. Нередко причина может лежать в разряженной аккумуляторной батарее.
