Замена датчика коленвала на ВАЗ 2114

Датчиком коленвала или положения коленчатого вала является электромагнитное устройство, которое передает данные о текущем положении коленвала на электронный блок управления двигателем. Переоценить значимость этого девайса сложно, поскольку именно от его работоспособности зависит правильность работы форсунок, отвечающих за подачу топлива, а также всей системы зажигания в целом.

Практика показывает, что ДК выходит из строя достаточно редко. Но опытные водители отмечают — подобная неисправность может застать врасплох, в самый неподходящий момент.

Советуем всегда иметь у себя в машине запасной ДК. Особенно это актуально для тех, кто собирается в дальнюю поездку.

В зависимости от конструкции и принципа функционирования, выделяют три основных вида датчиков коленвала. Рассмотрим особенности каждого из них в таблице.

Внутри него находится стержень из металла с магнитом на наружном конце. Он намагничивает стержень. Вокруг стержня есть медная обмотка, а ее концы являются разъемами для подключения проводки

Когда возле стержня находится стальной предмет, на выводах появляются сигналы

Внутренняя конструкция такого типа датчика предусматривает наличие датчика Холла

Когда к нему подходит металлический предмет, меняется состояние с нуля на единицу и наоборот

Конструкция основана на считывании импульсных частот, которые генерируются ЭБУ

Импульсы определенной частоты подаются на датчик. При поднесении металлического объекта, частота генерации изменяется. За счет изменения частот, ДК определяет наличие возле себя предметов. Реакция происходит за счет металлических зубьев венца коленвала

Как проверить датчик коленвала тестером и мультиметром на ВАЗ 2110, 2112, 2114, Опель и других авто

• Произошла физическая деформация корпуса. Он изготовлен из пластика, потому подобные поломки не редкость.
• Между витков обмотки может произойти замыкание, из-за которого меняется частота генерации, которая передается в электронный блок управления. Такая поломка характерна в том случае, если используется ДК частотного типа.
• Банальный износ или поломка зубьев шкива — еще одна распространенная причина, из-за которой требуется менять датчик коленвала.

Как проверить дпкв ваз 2114 мультиметром — Все о Лада Гранта Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Признаки неисправности

Ваш автомобиль может по-разному сигнализировать о том, что с ДПКВ или просто ДК возникли неполадки. Назовем основные из них.

1. Не редко на торцевой части датчика образуется налипание грязи, из-за которой устройство некорректно передает информацию.
2. На холостом ходу двигатель ведет себя нестабильно.
3. Заметно падает уровень мощности силового агрегата.
4. Обороты самопроизвольно могут увеличиваться или наоборот, падать.
5. При разгоне заметны провалы.
6. При включении зажигания ощущаются проблемы, завести машину бывает сложно.

Обнаружив подобные неполадки, вероятнее всего, вам придется заменить ДПКВ. К тому же, мы говорим про расходник, который не обойдется вам в баснословную сумму денег.

Ремонту данный измеритель положения коленчатого вала не подлежит.

Дополнительно советуем обратить внимание на вылезающие коды ошибок. Коды с обозначениями 0336 и 0335 говорят о том, что около разъема мог произойти обрыв проводов. Такую неполадку легко определить визуальным осмотром.

Расположение

Многие владельцы ВАЗ 2114 предпочитают осуществлять ремонт своими собственными руками. Это позволяет существенно сэкономить.

Но для того, чтобы заменить ДПКВ, нужно узнать, где именно он располагается.

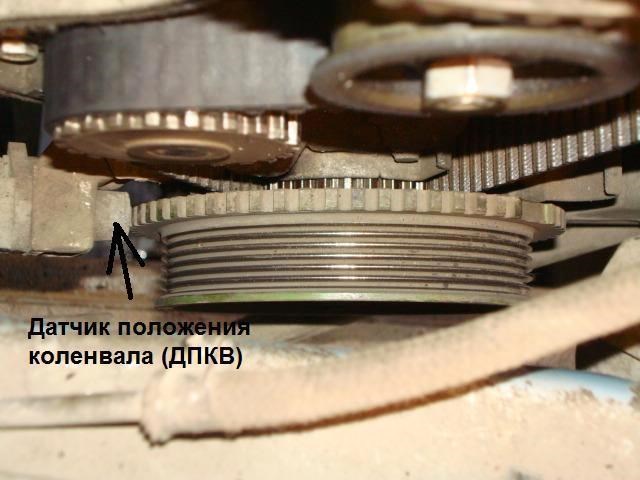

Находится искомый объект на двигателе. Если быть точнее, то на масляном насосе в непосредственной близости от приводного шкива генератора. Ищите датчик на крышке насоса. Крепеж осуществляется одним болтом.

Причины выхода из строя

Есть несколько основных причин, из-за которых ДПКВ может в итоге выйти из строя, утратить свою работоспособность.

• Произошла физическая деформация корпуса. Он изготовлен из пластика, потому подобные поломки не редкость.
• Между витков обмотки может произойти замыкание, из-за которого меняется частота генерации, которая передается в электронный блок управления. Такая поломка характерна в том случае, если используется ДК частотного типа.
• Банальный износ или поломка зубьев шкива — еще одна распространенная причина, из-за которой требуется менять датчик коленвала.

Проверка датчика положения коленвала (ДПКВ) на ВАЗ 2114: Проверка мультиметром » НаДомкрат

• индуктивного типа. Внутри расположен металлический стержень, имеющий на наружном конце магнит. Он предназначен для намагничивания стержня. Вокруг этого стержня намотана обмотка, из медного провода, концы которой выведены в виде разъёмов для подключения проводов. Принцип работы датчика положения коленчатого вала индуктивного типа: при нахождении стального предмета рядом со стержнем на выводах появляется сигнал.
• принцип работы датчика коленвала следующего типа немного другой. Внутри у него расположен датчик холла. При поднесении к нему металлического предмета его состояние меняется (с логического ноля на единицу и наоборот).
• частотные. Рассмотрим, как работает датчик коленвала данного вида. Блок управления двигателя генерирует импульсы определённой частоты. Они подаются на датчик и при поднесении металлического предмета к датчику частота генерации меняется. По изменению частоты контроллер определяет наличие предмета возле датчика. Датчик реагирует на металл зубьев венца коленчатого вала (на некоторых авто он находится на моховике).

Замена датчика коленвала на ВАЗ 2114. Исходя из принципа работы и устройства датчика положения коленвала, можно перечислить следующие способы его проверки:

Признаки неисправности

Нарушение работоспособности данного устройства сразу же проявиться. Симптомами неисправного ДКПВ являются:

• Невозможность запуска силовой установки;
• Падение динамики авто во время движения;
• Плавающие обороты на разных режимах движения;
• Перебои в работе, неустойчивость оборотов холостого хода;
• При нагрузках возможно появление детонации.

Стоит отметить, что поскольку данный датчик очень важен для функционирования силовой установки, то при его неисправности электронный блок просигнализирует об этом загоранием «Check Engine».

Конечно, причиной появления данной надписи или значка на приборной панели может быть и нарушение работы в другой какой-то системе, однако в сочетании с указанными симптомами, можно зразу предполагать, что виной всех бед с авто является именно ДКПВ.

Замена датчика коленвала lada 2114 (ваз 2114) — AvtoZam

• проверка на сопротивление катушки датчика;
• комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
• проверка осциллографом.

Признаки неисправности датчика коленвала ВАЗ-2114 — фото и видео Приготовьте только осциллограф, а для более точных показателей вам также потребуется зажим (крокодил):

Признаки неисправности

Как проверить датчик коленвала? Этот вопрос является актуальным у многих автолюбителей и требует внимания для изучения.

Современный автомобиль невозможно представить без датчика положения коленвала. Именно он говорит компьютеру, где сейчас находится коленвал и какой цилиндр сейчас работает. Существует масса неисправностей, с которыми может быть, так или иначе связан ДПКВ на автомобиле ВАЗ 2114:

• нестабильность оборотов;
• отсутствие показаний на приборной панели при попытке запуска двигателя;
• ухудшение динамики автомобиля;
• несоответствие оборотов.

Бортовой компьютер автомобиля ВАЗ 2114 отображает только одну аварию, связанную с ДПКВ – ошибка датчика положения коленвала «CHENG ENGINE»

Исходя из принципа работы и устройства датчика положения коленвала, можно перечислить следующие способы его проверки:

• проверка датчика положения коленвала методом измерения сопротивления мультиметром или стрелочным тестером;
• измерить выходное напряжение прибором при работе двигателя в режиме измерения переменного напряжения;
• применение осциллографа.

Прежде, чем приступать к проверке датчик, следует сначала убедиться в правильном зазоре и отсутствии грязи на нем. В особенности металлической пыли и графитовых смазок. Это все может заменить металлический предмет, который станет источником помех. Зазор должен быть не более 1 мм и при этом датчик должен быть чист.

Датчик коленвала ВАЗ 2114: где находится, замена

1. В первую очередь, это изменения в работе двигателя и транспортного средства в целом. В частности, во время езды значительно снижаются динамические характеристики. Разумеется, в данном случае причины такой неисправности могут быть самыми разнообразными, но об этом сообщит контроллер, включив лампочку Check на приборной панели.
2. Во время езды авто может вести себя некорректно, в частности, обороты могут самопроизвольно как падать, так и подниматься. Это может негативно отразиться на езде в целом.
3. Когда мотор работает на нейтральной скорости, обороты также могут падать и изменяться. В случае с некорректно работающим датчиком это будет наблюдаться постоянно.
4. Когда машина едет в гору, мощность мотора будет значительно падать. Также следует отметить, что падение мощности будет сопровождаться появлением детонации.
5. Ну и, наконец, последний симптом заключается в невозможности запуска мотора. Это происходит в том случае, когда устройство полностью вышло из строя.

Замена датчика коленвала Дополнительно советуем обратить внимание на вылезающие коды ошибок. Коды с обозначениями 0336 и 0335 говорят о том, что около разъема мог произойти обрыв проводов. Такую неполадку легко определить визуальным осмотром.

Инструкция по замене датчика на ВАЗ-2114

Определить отклонения в работе ДПКВ ВАЗ 2114 и устранить их наилучшим образом могут квалифицированные специалисты. При наличии желания и свободного времени протестировать и, в случае необходимости, заменить механизм можно самостоятельно. Крепится датчик болтом к крышке масляного насоса, который и следует освободить.

После того, как механизм окажется в руках, его необходимо тщательно осмотреть. Любые трещины являются прямым свидетельством того, что устройство нуждается в замене.

Для замены ДПКВ на ВАЗ-2114 необходимо проделать следующую работу:

1. Выключить зажигание и открыть капот.
2. Извлечь колодку и освободить болт.
3. Проверить датчик и шкив на наличие повреждений.
4. Перед установкой нового механизма предварительно очистить место от грязи и пыли.
5. Установить новый ДПКВ и закрутить болт.
6. Измерить величину зазора между шкивом и сердечником.
7. Убедиться в том, что величина зазора не превышает 1 мм.
8. Завести двигатель автомобиля и убедиться в том, что силовой агрегат работает устойчиво.

Если силовой агрегат запустился сразу и без каких-либо трудностей, его работа стабильна, то можно быть уверенным, что установка датчика коленвала ВАЗ 2114 осуществлена успешно.

Ошибки ДПКВ

• проверка датчика положения коленвала методом измерения сопротивления мультиметром или стрелочным тестером;
• измерить выходное напряжение прибором при работе двигателя в режиме измерения переменного напряжения;
• применение осциллографа.

Расположение ДПКВ — особенности конструкции Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.

Выводы

Причины неисправности датчика положения коленчатого вала ВАЗ-2114 — установлены. Так, не стоит забывать, что необходимо удостовериться, на самом ли деле причина именно в нем, или по автомобилю существуют еще неисправности. Для этого существуют варианты диагностики, которые можно и нужно применять.

Что такое ДПРВ или датчик распредвала?

Признаки неисправности датчика положения распредвала ВАЗ 2114

Видео «Замена ДПКВ на ВАЗ 2110-2114»

Как проверить датчик фаз ВАЗ 2114

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110. Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя. Проверка работоспособности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как проверить ДПКВ ВАЗ-2114 на исправность

1. Механические повреждения устройства — трещины в корпусе либо сорванная посадочная резьба, повреждения сердечника или колодки контактов;
2. Повреждения чувствительного элемента в результате износа;
3. Повреждения обмотки, в результате чего меняется частота подачи импульса в контроллер (ЭБУ их не может расшифровать сигнал).

Причины выхода из строя У правильно установленного устройства расстояние между его сердечником и вершиной любого зуба должно составлять 0,6-1,5 мм.

Как заменить своими руками датчик коленвала на ВАЗ 2114: подробная инструкция

Алгоритм замены датчика положения коленвала на ВАЗ 2114 заключается в демонтаже старого элемента и установки нового – весь фронт работ занимает не более 15 минут свободного времени и требуется только наличия гаечных ключей на «10», а также изоляционной ленты или термоусадки. Сама процедура демонтажа осуществляется по следующему алгоритму:

• Для начала откидываем все клеммы от аккумуляторной батареи, чтобы предупредить возможность короткого замыкания, а также очистить память ЭБУ. Если не удалять дампы памяти электронного блока управления двигателей, то после установки нового датчика мотор некоторое время будет работает некорректно;

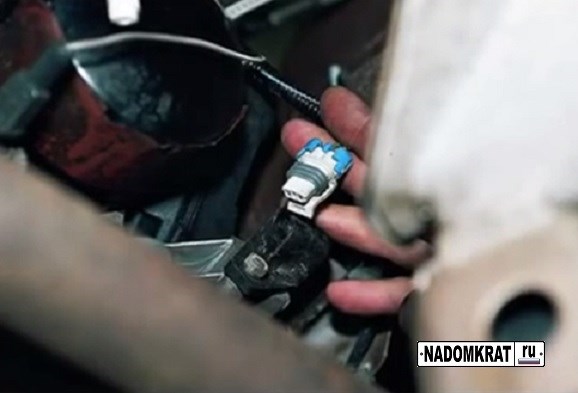

• Далее требуется найти саму деталь. На ВАЗ 2114 данный элемент находится под крышкой масляного насоса непосредственно рядом со шкивом генератора. Откручиваем фиксирующие болты и аккуратно отключаем от детали всю проводку;
• Затем достаем датчик для диагностики и при необходимости перебираем элемент, очистив от загрязнений и мелких абразивных элементов. Также не лишним будет обработка контактов магистральной проводки от следов коррозии и окисления, что предупредит нестабильную работу электромагнитного оборудования;
• В завершение процедуры устанавливаем новый датчик, после чего подключаем проводку и аккумулятор. Затем проводим проверку – если автомобильный двигатель нормально завелся и продолжает выходить на рабочую температуру без резких просадок в оборотах, то процедуру ремонта можно считать успешной.

В некоторых случаях в блоке ЭБУ могут остаться дампы памяти старого датчика – тогда после установки новой детали двигатель пару минут будет работать в режиме самодиагностики, подстраиваясь под новые параметры оборудования. Если выравнивание холостого хода не произошло, то датчик придется заменить другим элементом.

Измерение переменного напряжения

• Падание динамики силового агрегата – увеличение время разгона или набора скорости мотора, а также заметное повышение расхода топлива является тревожным фактором, после которого обязательно требуется проверить функциональность датчика коленвала;
• Ухудшение тяги мотора – сильная просадка в мощности силового агрегата является поводов проверить исправность зажигания и очередность работы топливных форсунок. Эти элементы в свою очередь программируются ЭБУ двигателя на основе данных, полученных от датчика коленвала;
• Наличие проблем при запуске двигателя – мотор проблемно заводиться на холодную, наблюдается плавание оборотов, на холостом ходу мотор глохнет. При таких обстоятельствах требуется полностью проверить все системы ДВС и датчик коленвала не исключение;
• Срабатывает контрольный чек – загорание на приборной панели контрольного чека после зажигания двигателя на несколько секунд является поводом проверить исправность индикаторов положения распредвала и коленвала силового агрегата;
• Наблюдается детонация в моторе – взрывы топлива во впускном или выпускном коллекторе двигателя означают неправильное срабатывание системы зажигания, которое в свою очередь работает на основе данных, полученных от датчика коленвала.

Проверка мультиметром (сопротивление обмотки) Теперь рассмотрим методы диагностики, при которых осуществляется проверка датчика коленвала в домашних условиях своими силами. Этих способов несколько и каждый из них мы рассмотрим подробно. Но чтобы осуществить диагностику, вы должны обладать хотя бы минимальными знаниями об использовании приборов, о которых мы поговорим ниже.
