Ошибка Слабое Напряжение Бортовой Сети Ваз 2110 • Схема подзарядки акб

Что такое ошибка Р1602

При возникновении данной неисправности на блок управления мотора перестает поступать электрическое напряжение. Тут может быть два варианта:

Обычно напряжение на контролер передается по нескольким шинам:

• 30 шина – напряжение постоянное, параллельно положительной клемме аккумулятора;
• 15 шина – напряжение проходит через реле зажигания;
• 50 – напряжение проходит при запуске мотора.

Помимо этого, контроллер управления мотором напряжение может проходить по контактам ECU.

В первую очередь вам следует понять, что если код ошибки Р1602, то напряжения нет в аварийном порядке, или это намеренное действие системы. Я писал выше, что напряжения может не быть лишь на отдельных участках, и как следствие питания, – нет и в ЭБУ. Проблема может возникнуть практически из-за любого электромеханизма, например:

• при обрыве проводов;
• при сбое генератора;
• проблемы с реле;
• при поломках аккумулятора;
• если вы намеренно перезагружаете систему;
• прочее.

В 90% случаев ошибка Р1602 безобидна и практически не виляет на работу автомобиля. Чаще всего не загорается даже индикаторная лампа Check.

Данная ошибка может появиться, даже если вы просто сняли отрицательную клемму аккумулятора.

Это не означает что на нее не стоит никак реагировать. Ошибка может привести к тому, что будет затруднён запуск автомобиля. Особенно вы это заметите в холодное время года.

Поэтому важно как можно быстрее найти причину ошибки. Такая незначительная поломка способна привести к износу более дорогих комплектующих.

Код 025 — низкий уровень напряжения в бортовой сети

1. Аккумулятор. Чтобы ошибка не появлялась. используйте новый, заряженный аккумулятор. Его емкость должна соответствовать потребностям вашего транспортного средства. При этом учтите дополнительно подключенные электроприборы. Не забывайте периодически чистить контакты на клеммах.
2. Проверьте массу на генераторе, диодные клеммы, целостность проводов. Для надежности можно по новой зачистить контакты. Иногда помогает натяжка ремня генератора.

Перезаряд аккумулятора от генератора, прыгает и повышенное напряжение в бортовой сети автомобиля Точного ответа здесь нет, но средний параметр должен составлять 12,6-12,7 В. В зависимости от условий эксплуатации этот показатель может корректироваться.

Устранение неполадок своими силами

Этапы работ, как и в первом случае, желательно вести от простых к сложным:

1. 1. Проверить регулятор, в рабочем ли он состоянии.
   2. Проверить напряжение на холодном моторе, оно должно быть не меньше чем 14,5 В.
   3. Заглушить двигатель автомобиля и отсоединить клеммы аккумуляторной батареи.
   4. В обязательном порядке отсоединить провода электропроводки от агрегата, подлежащего ремонту.
   5. От электроконтактного узла аккуратно снять защитную крышку.
   6. Снять колодку проводов и регулятор.
   7. Проверить состояние щеток и щеткодержателя, в случае обнаружения их неисправности – заменить на новые.
   8. Убедиться в работоспособности регулятора (таблетки). Осуществить это можно при помощи аккумулятора, двух обычных батареек (пальчиковых) и одной лампы накаливания на 12 В. Для определения рабочего состояния регулятора необходимо поочередно подавать напряжение 12 В и 15 В. Лампочка, при этом, на щетках должна гореть.
   9. В случае обнаружения неисправности регулятора необходимо купить новый, и заменить его.

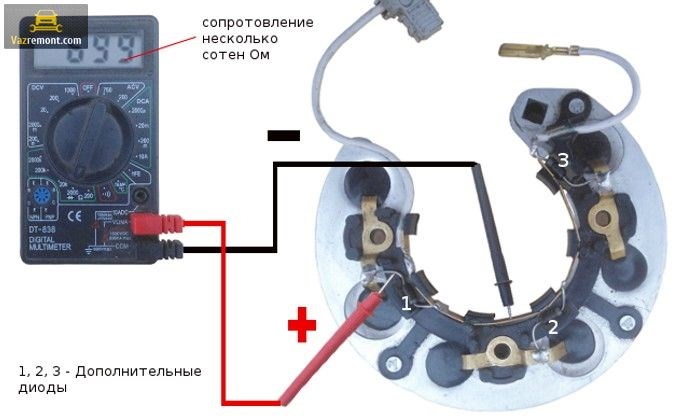

   10. Осуществить проверку диодного моста. Неисправную запчасть заменить на новую, сняв генератор с авто.
   1. При наличии минимальных знаний электрика и вооружившись мультиметром проверить на работоспособность всех диодов (шести силовых и трех дополнительных). Для этого необходимо отвернут гайки крепления дистанционных втулок, отключить провода и снять подкову.

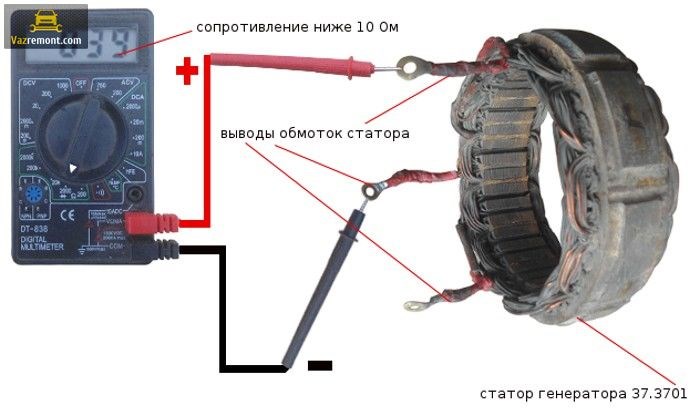

   2. Произвести проверку обмотки генератора. Если выявляется пробой, необходимо заменить его.
   3. Отсоединить аккумуляторную батарею с помощью следующих инструментов:
      — монтировка;
      — ключи на 13 мм и 10 мм;
      — 3 торцевые головки на 13, 17 и 19 мм.
      Сначала следует снять провод, которым запитывается АКБ, затем торцевой головкой, размером 13 мм открутить 2 болта, которыми прикреплен регулировочный кронштейн. После этого, проворачивая генератор, можно медленно снять его ось крепления к кронштейну.
   4. Обязательно продиагностировать работоспособность переднего подшипникого узла.

   Ошибка 1602: причины и устранение P1602 на автомобилях ВАЗ

   Ошибка низкое напряжение бортовой сети ваз 2114 | Хитрости Жизни

   В 90% случаев ошибка Р1602 безобидна и практически не виляет на работу автомобиля. Чаще всего не загорается даже индикаторная лампа Check.

   Ошибка 1602 на автомобилях ВАЗ: в чем причина



   Мнение эксперта

   Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

   Со всеми вопросами обращайтесь ко мне!

   Задать вопрос эксперту

   Я писал выше, что напряжения может не быть лишь на отдельных участках, и как следствие питания, нет и в ЭБУ. То есть, перезаряд аккумулятора, по сути, присутствует постоянно, пока генератор вырабатывает электроэнергию. Низкое напряжение бортовой сети ваз 2114 причины По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

   Низкое напряжение бортовой сети ВАЗ 2114: причины и способы их устранения

   1. Механические неисправности генератора.
   2. Установка в автомобиль дополнительных приборов, забирающих электроэнергию (автохолодильник, сабвуфер и т.д.).
   3. Неправильно установленные потребители в сети. Понижение напряжения может вызвать даже кустарно подключенная магнитола.
   4. Некачественная проводка и неисправности электрической схемы.

   Какое напряжение генератора автомобиля, под нагрузкой, на холостом ходу В первую очередь вам следует понять, что если код ошибки Р1602, то напряжения нет в аварийном порядке, или это намеренное действие системы. Я писал выше, что напряжения может не быть лишь на отдельных участках, и как следствие питания, – нет и в ЭБУ. Проблема может возникнуть практически из-за любого электромеханизма, например:

   К чему приводят проблемы с электропитанием в машине?

   • срабатывание механизмов страховки в автомобиле и блокирование двигателя — во многих бортовых компьютерах есть функция блокировки, если напряжение в сети слишком низкое;
   • повышение расхода топлива — при низком уровне электроэнергии компьютер может увеличивать обороты двигателя для получения дополнительных Вольт в бортовой сети;
   • снижение комфорта эксплуатации автомобиля из-за неадекватной работы функций климатической системы, обдува лобового стекла, обогрева и других важных опций в авто;
   • быстрый выход из строя аккумулятора, что станет причиной повышенных расходов, ведь АКБ не заряжается при уровне напряжения в сети менее 12.5 Вольт, и это будет проблемой;
   • дополнительная нагрузка на генератор, повышение скорости его вращения и износа щеток, что вызовет быстрый выход из строя данного узла, который часто стоит недешево.



   Важные моменты

   • установка дополнительных потребителей, которые могут забирать слишком много электричества, это сабвуферы, различные автохолодильники, чайники и прочие средства комфорта;
   • неправильное подключение самостоятельно устанавливаемых потребителей в сети, даже магнитола с неправильной установкой может стать причиной сильного понижения вольт;
   • неисправности в системе генератора, которые становятся основной причиной понижения напряжения в сети, с этими проблемами можно бороться ремонтом или заменой генератора;
   • дешевая и некачественная проводка — во многих бюджетных автомобилях с самого рождения на заводе начинаются проблемы с электросетью из-за плохого качества проводки;
   • кустарные вмешательства в работу системы, установка различных дополнительных реле, приборов и устройств для повышения качества работы электросети — все это не помогает.

   Как исправить проблемы с низким уровнем электропитания в авто? Повышение уровня U, которое поступает на АКБ от генератора, не критично. Если электрооборудование машины исправно, уже через 5-10 минут напряжение заряда снизится до необходимого уровня в 13,5-14,0 Вольт.

   Причины перезаряда и повышенного напряжения в бортовой сети автомобиля

   Неисправность реле-регулятора – самая частая причина перезаряда аккумулятора.

   Из-за поломки этот узел перестает выполнять свои функции и «пропускает» все напряжение, вырабатываемое генератором в бортовую цепь, а оно может достигать 16 и даже 25 В. Естественно, ни один электроприбор в авто не рассчитан на такой вольтаж, поэтому элементы бортовой сети начинают перегорать.

   Поломка регулятора бывает частичной или полной. В первом случае этот элемент все же выполняет свои функции, но «пропускает» напряжение чуть большего значения, чем нужно (к примеру, 16 вольт).

   В этом случае выявить перезаряд аккумулятора можно только по показаниям измерительных приборов или бортового компьютера. Электропотребители же от такого напряжения практически «не страдают», а вот на состояние АКБ даже такое напряжение влияет негативно – при постоянном процессе батарея «выкипает» и выходит из строя.

   При полной же неисправности реле-регулятора, высокие показатели (свыше 16 В) начинают выводить из строя потребители – первыми перегорают лампочки и предохранители, затем иные приборы. Значительное превышение вольтажа может стать причиной возгорания электропроводки.

   Несмотря на то, что частичная поломка реле значительной угрозы бортовой сети авто не несет (за исключением аккумулятора), игнорировать ее не нужно, поскольку она в любой момент может перерасти в полный выход элемента из строя.

   Поскольку реле-регулятор – единственный элемент, исключающий перезаряд аккумулятора, многие автолюбители при обнаружении повышенного напряжения в бортовой сети сразу же проводят замену этого узла.

   Вот только помогает установка нового регулятора не всегда, часто проблема остается. Естественно, подозрения в этом случае падают на генератор. Этот узел действительно может давать перезаряд в случае пробоя диодного моста или обрыва обмоток, пробоя якоря на корпус.

   ЧИТАЙТЕ ПО ТЕМЕ : Напряжение генератора автомобиля, норма на холостом ходу и под нагрузкой.

   Но если замена реле регулятора не помогла, не стоит сразу менять или отправлять в ремонт генератор.

   ВАЖНО : Часто причина перезаряда АКБ кроется в плохом контакте проводки цепи системы подзарядки батареи (описана выше).

   Причина очень проста: в месте окисления контактов возникает сопротивление, которое реле-регулятор «воспринимает» как нагрузку в бортовой сети. К примеру, это может произойти в блоке предохранителей.



   Чтобы компенсировать ее, и не допустить просадки вольтажа, регулятор начинает «пропускать» большие показатели в результате на АКБ поступает завышенное напряжение.

   Поэтому в поиске причины образования перезаряда аккумулятора в первую очередь следует проверить:

   И только после этого снимать и проводить диагностику генератора.

   Подводим итоги

   1. Генератор.
   2. Выпрямительный блок (диодный мост).
   3. Реле-регулятор.
   4. Блок предохранителей.
   5. Замок зажигания.
   6. Контрольная лампа заряда.
   7. АКБ.

   Нештатные потребители бортсети (повышенный разряд). На одних моделях этот элемент входит в конструкцию генератора и совмещен с щеточным узлом (наиболее распространенная конструкция) или является отдельным узлом (встречается, к примеру, на ВАЗ классического семейства).

   Плохой контакт провода массы между кузовом и двигателем.

   1. Пpовеpьте надежность соединения и целостность пpоводника массы кузова и двигателя. Пpи необходимости восстановите или замените.
   2. Проверьте и при необходимости подтяните соединение наконечника пpовода массы с двигателем.
   3. Пpовеpьте надежность подключения выключателя массы к клемме «Минус» аккумулятоpной батаpеи и к кузову. Восстановите или замените пpоводники соединения выключателя массы с аккумулятоpной батаpеей и с кузовом, подтяните соединения наконечников пpоводов.
   4. Пpовеpьте: если выключатель массы не сpабатывает или гpеется — замените его на испpавный.
   5. После устранения неисправности включите зажигание и проконтролируйте отсутствие кода неисправности «025».
   1. Неиспpавно тяговое pеле стаpтеpа или цепь его электропитания: проверьте и восстановите цепь электропитания реле, замените тяговое реле на исправное.
   2. Неиспpавность обмотки стаpтеpа. Стартер неисправен, вероятно по причине попадания воды вовнутpь или после пеpегpева обмотки пpи многокpатных попытках запуска двигателя — осмотрите стартер и при необходимомти замените его на исправный.
   3. Повpеждены зубья шестеpни пpивода стартера (венца маховика), стаpтеp закpеплен с пеpекосом. Снимите крышку картера сцепления и осмотрите шестерню стартера и венец маховика, при необходимости замените дефектные элементы на исправные.
   4. После устранения неисправности включите зажигание и проконтролируйте отсутствие кода неисправности «025».



   Проскальзывание ремня генератора (нет подзарядки).

   Нарушен режим эксплуатации бортового аккумулятора. Проскальзывание ремня генератора (нет подзарядки). Неисправность генератора. Нештатные потребители бортсети (повышенный разряд). Плохой контакт провода массы между кузовом и двигателем. Неисправность стартера. Неисправность блока управления двигателем. проверки исправности цепи контроля бортового напряжения.

   Видео про устранение ошибки Главная Диагностика ГАЗ Коды ошибок Код 025 — низкий уровень напряжения в бортовой сети

   Как устранить проблему?

   Если аккумулятор разряжен, его нужно зарядить. Это делается так:

   1. Снять АКБ и протереть её сухой тряпкой.
   2. Подключить к батарее зарядное устройство и поставить на зарядку.
   3. Заряжать обычно следует не менее половины суток или пятнадцати часов при полном разряде. При этом на зарядном устройстве нужно выставить ток в 2,5 Ампер, если оно не выбирает режим автоматически.
   4. Перед снятием по показаниям прибора убедиться, что аккумуляторная батарея зарядилась полностью.

   После зарядки необходимо проверить напряжение АКБ указанным выше способом. Если оно в пределах нормы, установить её на машину. Понаблюдать в течение нескольких дней, не разряжается ли батарея. Если происходит быстрый разряд без видимых причин, устройство, вероятно, неисправно. Поэтому придётся покупать новый аккумулятор.

   Если неисправен генератор, обычно достаточно заменить его щётки для восстановления работоспособности. Для этого нужно:

   1. Достать колодку проводов.

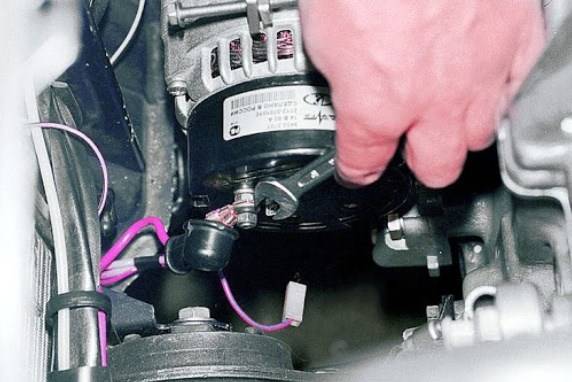

   2. Убрать провода с генератора и удалить фиксирующую их гайку. От плюсовых наконечников проводов отделить защитный колпачок для защиты.
   3. Снять пластиковый кожух.
   4. Найти регулятор напряжения и открутить его отвёрткой.
   5. Отсоединить провода и вытащить деталь вместе со щётками.
   6. Заменить щётки и поставить элемент на генератор.

   Если это не помогло или на устройстве обнаружились видимые дефекты, потребуется замена и других его деталей. Генераторы ВАЗ 2114 ремонтопригодны. Отремонтировать их можно своими руками. Но в некоторых случаях электрогенератор лучше заменить или обратиться к специалистам для его восстановления.

   Если низкое напряжение связано с иными неисправностями, установить которые самостоятельно не удалось, нужно посетить автоэлектрика.



   Минимальный параметр напряжения на входе батареи

   • пробой диодного моста;
   • короткое замыкание в обмотке статора электродвигателя;
   • неисправность в щеточном узле;
   • отсутствие тока на обмотке возбуждения;
   • нарушение геометрии контактных колец (чаще всего они забиваются графитовой пылью);
   • биение ротора.

   Схема подзарядки АКБ Для проверки генератора можно поступить следующим образом — завести машину, включить максимум потребителей, после чего выполнить измерение. Напряжение должно быть 13,5-14 В.
