ELM327: описание диагностического адаптера

В этой статье мы дадим описание ELM327, с помощью которого можно подключиться к ЭБУ автомобиля и произвести диагностику. Все началось с того, что Канадские специалисты разработали микроконтроллер, который оснащен прошивкой для связи электронной системы авто с компьютером.

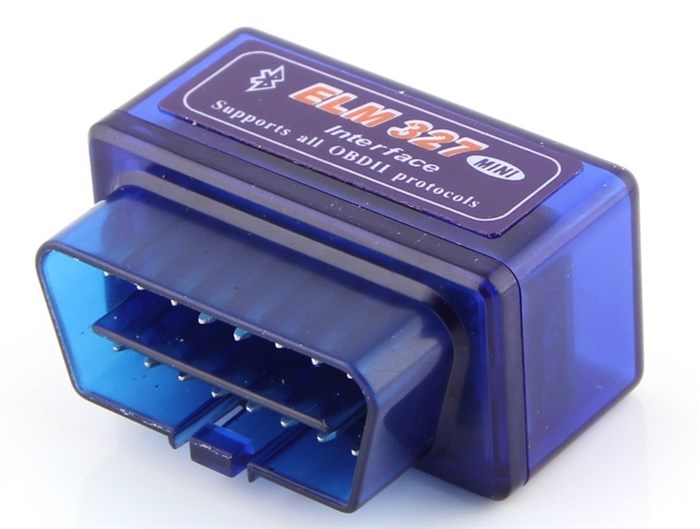

Адаптер ELM327 был создан для работы с автомобилями только по протоколу OBD2, но впоследствии для него изобрели переходники, с помощью которых можно продиагностировать авто с другими протоколами. Поговорим об этом ниже.

Для каких моделей авто подходит сканер ELM327 OBD2

1. SAE J1850 PWM (41.6кбит)
2. SAE J1850 VPW (10.4кбит)
3. ISO9141-2 (5 бит init,10.4кбит)
4. ISO14230-4 KWP (5 бит init,10.4кбит)
5. ISO14230-4 KWP (fast init,10.4кбит)
6. ISO15765-4 CAN (11бит ID,500кбит)
7. ISO15765-4 CAN (29бит ID,500кбит)
8. ISO15765-4 CAN (11бит ID,250кбит)
9. ISO15765-4 CAN (29бит ID,250кбит)
10. SAE J1939 CAN (29бит ID,250*кбит)
11. USER1 CAN (11*бит ID,125*кбит)
12. USER2 CAN (11*бит ID,50*кбит)

Bluetooth-адаптер ELM327 для диагностики автомобилей: инструкция и отзывы Однажды ко мне зашел сосед предпенсионного возраста и сказал, а ты можешь заказать сканер для диагностики ELM327 через интернет? Я посмотрел, на алиэксперссе такие штуки есть, и сказал могу. В итоге заказали ему, через три недели пришло и начали тестить. Перед заказом почитали, чтобы подходил для автомобиля Лада Калина 2.

Синхронизация адаптера с телефоном

После того как вы подключили адаптер к порту OBD-II, необходимо синхронизировать его со смартфоном. Для этого откройте меню настроек Bluetooth на телефоне и начните поиск устройств, а затем отключите адаптер от автомобиля на несколько секунд. Как только вы это сделаете, поверните ключ зажигания.

На этом этапе OBD-II должен появиться в списке ближайших устройств Bluetooth. На телефоне нужно выбрать его и ввести PIN-код, который обычно равен «0000» или «1234» (если не один из них не работает, обратитесь к прилагаемому руководству пользователя). Теперь устройство должно быть подключено к вашему смартфону.

После окончания синхронизации нужно открыть приложение для сбора данных. Некоторые программы обладают ограниченным временем для подключения, поэтому лучше начать работать сразу после синхронизации и выполнения подготовительных этапов.

Как только процесс синхронизации будет завершен, вы сможете использовать адаптер просто подключив его к своему автомобилю. Не забудьте повернуть ключ зажигания, иначе приложение не сможет получить необходимые сведения о состоянии машины. Сейчас стоит рассмотреть пару хороших приложений, которые помогают механикам быстро провести диагностику транспортного средства.

Как подключить и пользоваться автосканером OBD2

6 приложений для диагностики автомобиля через OBD При помощи автосканера ELM327 можно быстро просмотреть активные ошибки, связанные с работой мотора. Кроме этого, программа помогает выявить основные неисправности и с точностью определить, в каком именно узле они произошли.

Оценка применимости: визуальный осмотр и изучение документов

Если вы сомневаетесь, подходит ли диагностическое устройство для вашего авто:

изучите техническую документацию, где может быть указание на поддержание стандарта;
поищите на авто идентификационную табличку «OBDII compliant»;
воспользуйтесь программой Mitchell OnDemand;
воспользуйтесь дилерской базой по конкретной модели;
осмотрите диагностический разъем.

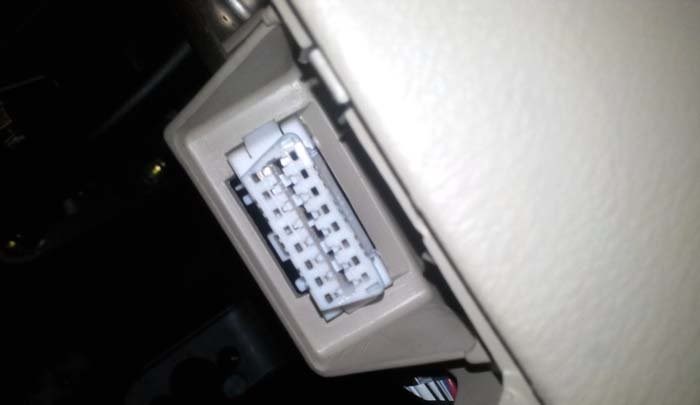

DLC Pin 16 имеет трапециевидную форму и обычно располагается под приборной панелью (с ближней к водителю о стороны). Он может быть на виду или прикрыт крышкой. Его наличие почти на 100% подтверждает возможность подключения сканера ELM327 OBD2 и использование всех его функций.

Сканер ЕЛМ 327, правила пользования |

ELM327: описание диагностического адаптера Процесс появления не такой быстрый, даже новые на вид авто, зачастую используют старые ЭБУ, а поэтому ELM327 с «АЛИ» будет жить еще долго. Главное брать 1.5 версию.

Инструкция по эксплуатации

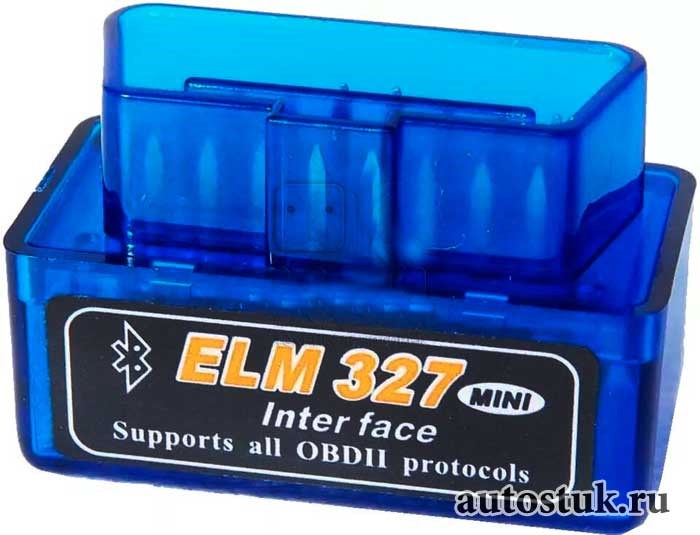

Есть вариант ELM 327 mini с соединением через Bluetooth (блютус). Это самый продаваемый сканер в мире.

1. Если у вас телефон на программном обеспечении Андроид, то заходим в Плей маркет и скачиваем программу, например, Torque (Торки). Если айфон, то скачиваем через App Store.
2. Бесплатная версия программы Торки называется Lite (легкая). Платная — Pro (профессиональная). ПРО вариант не дорогой, можно и купить, если очень надо. Отличия в том, что там больше функционал, сканирует больше узлов и деталей конструкции двигателя и выхлопной системы.
3. Далее надо подключить автосканер в разъем в автомобиле. Разъем на разных марках и моделях авто находится в разных местах. В каких-то автомобилях под рулем, в каких-то в бардачке, в каких-то у двери, и т.д.
4. Теперь включаем блютус на телефон и нажимаем найти устройства. Сканер обычно определяется с названием четыре ноля «0000» или «1234». Пока соединение подключается, на экране будет моргать значок машины. Как только устройство соединится, мигать перестанет.
5. Для того, чтобы сканер видел датчики, надо нажать на значок шестеренка, потом настройка, потом управление дополнительными PID, потом добавляем нужные датчики. Дополнение ПИД не всегда бесплатный. Например, для машины KIA (Киа) такое дополнение платно, в плей маркете покажет цену сразу.

ELM327 — что это такое. Как им пользоваться? И причем тут версия 1.5 и 2.1 | Автоблог

1. Что такое ЕЛМ 327?
2. Для чего нужен?
3. Прошивка 1,5 и 2,1 для ELM 327. В чем отличия?
4. Инструкция по эксплуатации.
5. Практический опыт.
6. Вывод.
7. Видео.

Подводим итоги Сканер считывает различные параметры характеристик двигателя. Например, какой расход сейчас у него, какое ускорение, разгон, потребление воздуха, какая температура, сколько выхлопных газов и т.д. Многие из них не используются.
