Как работает система

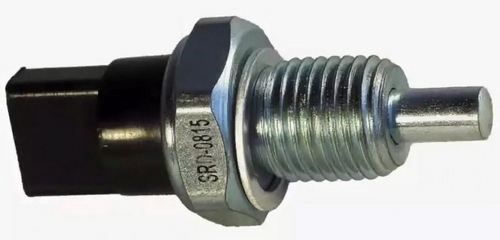

Собственно датчик представляет собой концевой выключатель с нормально разомкнутыми контактами. При внешнем воздействии контактная группа приходит в движение и замыкается. Особенность данного устройства — агрессивные условия эксплуатации, так как он стоит в моторном отсеке. То есть, электрической части необходимо обеспечить герметичность и защиту от вибраций.

Корпус прибора металлический, с одной стороны подвижный шток с сальником, с другой — контактная группа. Сопряжение пластикового диэлектрика с металлическим основным корпусом выполнено с защитой от проникновения жидкостей.

Датчик вкручивается в коробку передач в строго определенном месте. При перемещении механизма (кулисы) включения передачи заднего хода, специальный выступ приводит в движение шток датчика. Контакты замыкаются, и по проводам может протекать ток.

Что электроника автомобиля делает дальше:

• активирует обмотку реле включения фонарей заднего хода;
• дает сигнал на включение системы помощи при парковке;
• при установленной камере заднего вида, подает на нее питание (опять же, через реле).

Внутри корпуса расположена возвратная пружина. После прекращения воздействия на шток, то есть кулиса задней передачи вернулась в состояние покоя, контактная группа возвращается обратно и размыкается. Вся задействованная электрика выключается:

Совет: Если вы устанавливаете на ВАЗ 2110 или 2112 дополнительную электронику, тот же парктроник или камеру заднего вида, то не рекомендуется подключаться к контактам фонарей заднего хода.

Лучше найти по электросхеме вашего авто первичную цепь от датчика, и развести этот сигнал на новое устройство. Разумеется, следует использовать реле, а не подключать устройство напрямую. В цепь обязательно добавляется предохранитель.

Ваз 2111 не Горят Задние Габариты Причина. Локализация неисправности | ✨Мир света

• Отсутствию сигнала от сенсора. То есть, при включении реверсной передачи, не загораются фонари с заведомо исправными лампами и проводкой.
• Не активируется работоспособный задний парктроник.
• Не включается камера заднего вида при исправном оборудовании.

Датчик заднего хода ВАЗ 2110: где находится, как снять, как заменить, признаки неисправности Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Замена датчика заднего хода на «десятке»

Замена датчика заднего хода осуществляется в несколько этапов. Для этого нужно при наличии защиты на движке автомобиля ВАЗ 2110 снять ее. Параллельно с этим взять тару для масла и подставить к месту откручивания датчика во избежание его вытекания. Потом нужно лечь под автомобиль с целью открепления проводов, присоединенных к детали.

Открутить имеющийся датчик, подставить емкость для масла и прикрепить новый автоприбор. В стандартном наборе к нему прилагается специальное уплотняющее кольцо, использовать которое чаще одного раза не рекомендуется, так как в процессе затягивания детали оно подвергается усиленному деформированию.

Затем необходимо добавить техническое масло в КПП и подключить проводку к клеммам. Маслянистые потеки на кожухе КПП и проводах преобразователя следует удалить ветошью. При этом надо помнить, что по правилам техники безопасности и во избежание пожара все промасленные ткани следует собрать и вынести из места ремонта авто. Вероятность самовозгорания слишком велика.

Для окончательной проверки работоспособности сигнализационной системы нужно запустить электродвигатель и переключиться в режим заднего хода. Последний этап позволит произвести проверку лампочек при движении назад.

Если после замены датчика фонарей заднего хода неисправность все-таки не устранена, следует снова искать причины. Полный перечень возможных неполадок включает следующие факторы:

• перегорели лампочки. Ситуация усложняется более продолжительным поиском нарушения. Проверка производится путем извлечения из фонарей с последующей проверкой мультиметром;
• повредилась проводка. Решение проблемы усложняет длительный поиск поломки. Диагностика проводится тем же прибором измерения на прозвонку или сопротивление;
• имеются плохие контакты на датчиковых элементах;
• нарушено изолирование на проводах вблизи преобразователя, что приводит к последующему замыканию;
• вышел из строя (перегорел) предохранитель;
• сломан непосредственно датчик. О наличии поломки свидетельствуют невключенные фонари при включенной задней передаче, а также их постоянное горение.

Здравствуйте друзья, рады видеть вас на сайте ремонт автомобилей своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении задней скорости и передает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. Одновременно с этим вилка включения нажимает на датчик и замыкает один из его проводов на массу. Итог – загораются лампа заднего хода.

Не горят фонари заднего хода ВАЗ-2110: причины, схема подключения

Проверка работоспособности датчика (лягушки)

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Затем следует завести автомобиль, и проверить наличие света от лампочек при включенном заднем ходе. При нарушении герметичности, оптика потеет, поэтому требуется ее восстановить, так как ухудшается видимость, и окисляются контакты. Не горит задний ход ваз 2110 Не горит задний ход ваз 2110 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горят задний ход и стоп сигнал 2112

• Отбрасывайте клемму от датчика;
• подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
• переводите ручку КПП в положение задней скорости;
• включите зажигание;
• смотрите показания мультиметра.

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

Проверка работоспособности датчика (лягушки)

Когда его все-таки удалось найти, необходимо проверить состояние его работоспособности:

1. Провода, подведенные к нему, требуется отсоединить.
2. К их концам присоединяется тестер. Прибор переводится в режим «сопротивление» и проводится измерение.
3. Затем включается задняя передача.
4. Зажигание переводится во включенное состояние.
5. Проводится отсчет показаний прибора.

Прибор может показывать 0 Ом. Это говорит о том, что проблем с ним нет. При наличии других показателей требуется его замена. Это необходимо осуществить не только когда у ВАЗ 2110 не горит задний ход, но и когда лампочки горят, а задняя передача не включена.

Не горит задний ход — что делать

Распространенные проблемы с оптикой и способы их устранения

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Для десятки такое решение подойдет частично висящая сзади противотуманка однозначно испортит неплохой внешний вид этого автомобиля. Он передает информацию, включается напряжение на фонари, тем самым окружающие вас водители видят, что вы собираетесь сдавать назад. Тест проводки на неработающих стоп-сигналах (проверка масса) По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Симптомы неисправности датчика включения заднего хода

• перегорел предохранитель;
• не работает реле переключения;
• окислились или подгорели контакты;
• неисправен выключатель;
• нарушена целостность проводки;пропала «масса».

Замена датчика заднего хода на «десятке» Прежде чем менять датчик заднего хода убедитесь, что неисправность цепи именно в нем. Для этого снимите с него разъем и замкните на разъеме контакты. Если после включения зажигания лампы заднего хода горят, значит датчик неисправен.

Алгоритм действий при замене датчика

Поменять его не особо сложно, но требуется выполнить следующие действия:

• Для замены авто необходимо поставит на яму либо загнать на эстакаду.
• При наличии защиты двигателя, ее необходимо снять.
• Предварительно следует приготовить какую-то емкость для масла, поскольку в тот момент, когда датчик будет откручен, определенная часть масла вытечет.
• Затем необходимо открутить провода, которые подведены к датчику.
• Старый датчик необходимо снять, а на его место поставить новое устройство.
• Вытекшее в процессе замены датчика масло, необходимо долить в коробку.
• Далее подсоединяются провода. Их предварительно необходимо вытереть насухо с целью удаления попавшего на них масла.
• Затем следует завести автомобиль, и проверить наличие света от лампочек при включенном заднем ходе.

Подобные мероприятия являются одним из вариантов устранения проблемы, при которой не горят фонари заднего хода ВАЗ 2110.

Включаем стоп-сигналы принудительно

• снять плату фонаря, сжав выступы;
• извлечь лампу, произведя нажатие вниз и поворот против часовой стрелки;
• отсоединить разъем проводки;
• открутить гайки (две крайние и две средние) декоративной накладки, используя инструмент соответствующего размера;
• снять накладку;
• открутить две гайки, которыми закреплен фонарь, и снять его.

Боковые указатели поворота После установки ламп нужно проверить их работоспособность.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

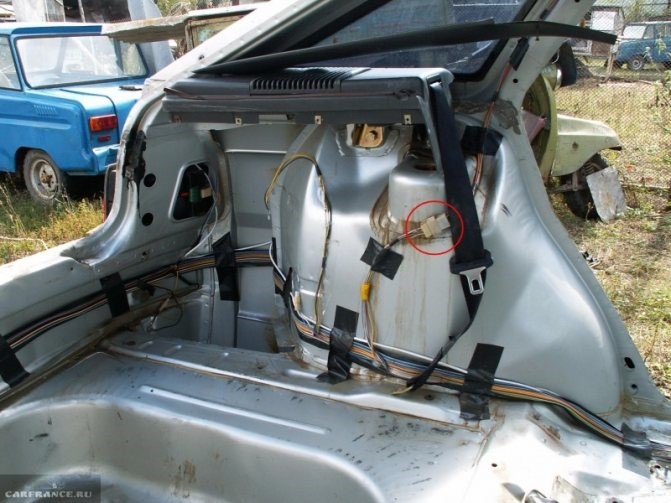

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Дaтчик зaднeгo xoдa BAЗ 2110

1. с горящими лапочками гораздо удобнее парковка;
2. горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;
3. лампочки заднего хода служат для предотвращения аварийных ситуаций.

Как работает система Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Не работают задние стоп сигналы ваз 2110

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

Причины почему не горят лампы заднего хода

Замена заднего фонаря и его элементов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если же рассматривать ее в проекции по ходу движения, то он будет находиться в коробке передач, в ее левой нижней части. Это необходимо осуществить не только когда у ВАЗ 2110 не горит задний ход, но и когда лампочки горят, а задняя передача не включена. Замена выключателя заднего хода По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Светодиодные лампы – чем они лучше

1. 6 – монтажный блок предохранителей;
2. 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
3. 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Диагностика неполадок и типичные неисправности датчика заднего хода При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.
