Почему не Горит Противотуманка на Ваз • Лампы в птф перегорели

Схема подключения ПТФ

Но иногда случается, что противотуманный свет отказывается включаться, и он может быть как один, либо оба огня не работают. Причины, по которым противотуманные фонари не работают на ВАЗ 2114, может быть много, но главное — появление оксидов или коррозии в важных местах цепи, проходящие к прожекториям.

Перед детальным рассмотрением всех возможных причин, пожалуйста, обратитесь к базовой диаграмме противотуманных фонарей к борту электрической установки автомобиля.

• Прямоугольники розовые 10A — 10-амперные предохранители;
• F1 и F2 — противотуманные фары;
• Значок земли — сочетание с заземлением;
• + 12 В — Выход в терминал «+» аккумулятор.

Противтотуманки ВАЗ. Почему не работают противотуманки ВАЗ 2114

• Вздутый предохранитель;
• Ослепированная лампочка (I);
• Контакты окислены;
• Там нет контакта с «массой»;
• Кнопка (I) не премьет (y);
• Реле (I) не удалось (y).

Как подключить противотуманки на ВАЗ 2110 своими руками (почему могут не гореть). Если такового не предусмотрено в вашей модели, то следует продумать и определиться с ним самостоятельно. Рекомендуется делать это через передний бампер.

Материалы и инструменты

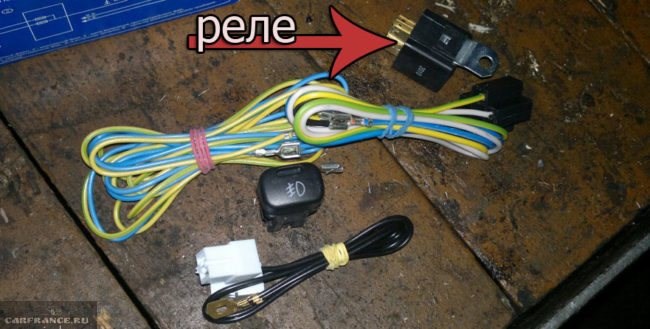

Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.

• Два комплекта фар;
• Колодки из пластика;
• Рамки для фар;
• Клавишу с желтым индикатором для нее;
• Реле;
• Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
• Клеммы на массу;
• Клеммы мама/папа — широкие и узкие клеммы.

Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.

Обратите внимание на то, какая у вас торпедо. Если она старого образца, покупайте комплект противотуманок для ВАЗ 2110, а если евро торпедо, тогда лучше использовать ПТФ для ВАЗ 2115.

Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.

Не горят туманки 2114

Не работает кнопка

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа. Еще одной, не менее частой причиной особенно в условиях климата средней полосы является окисление контактных разъемов самих фар. Не горят противотуманки на ВАЗ 2114: ищем причины По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Почему не горят противотуманки на ВАЗ 2115?

1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Противтотуманки ВАЗ. Почему не работают противотуманки ВАЗ 2114 Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

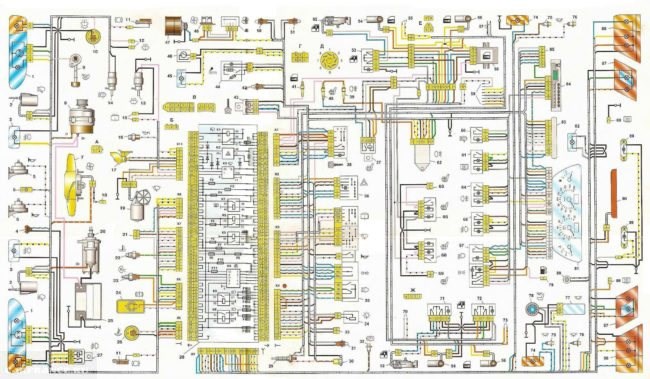

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

• Перегорание предохранителя.
• Сгорели лампочки.
• Окисление контактных соединений.
• Нет контакта на массу.
• Не работает кнопка.
• Отсутствует питание.
• Неверное подключение.
• Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Схема предохранителей в монтажном блоке

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Полезное видео

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2. Наиболее частые причины того, почему не работают противотуманки ваз 2114, выглядят следующим образом:

Основные причины неисправности ПТФ

Наиболее частые причины того, почему не работают противотуманки ваз 2114, выглядят следующим образом:

• перегорел предохранитель;
• перегорела(и) лампочка(и);
• произошло окисление контактов;
• пропал контакт с «массой»;
• вышла из строя кнопка;
• вышло из строя реле.

Кроме этого, возможны и некоторые другие, более редкие причины, которые мы также рассмотрим ниже.

И так, самая первая, и наиболее распространенная причина — это сгоревший предохранитель.

Каждая из противотуманок имеет свой собственный предохранитель, а именно — F9 и F8 в блоке, каждый из которых рассчитан на предельную силу тока в 7,5 Ампер. В некоторых случаях бывает так, что предохранителей, отвечающих за защиту противотуманных фар, в общем блоке нет.

Так бывает, когда машина куплена с рук, и ПТФ были установлены самостоятельно ее предыдущим хозяином. В таком случае следует осмотреть вход не плату, на которой расположены сами фары. Очень часто при самостоятельном монтаже предохранитель крепят именно в этом месте.

При замене следует использовать предохранитель исключительно на ток в 7,5 А. Предохранитель, рассчитанный на более высокую силу тока, просто не сможет защитить фары от скачка напряжения, а рассчитанный на более низкий — будет часто перегорать.

Если не горят сразу обе противотуманки, значит проблема, скорее всего, не в предохранителе, поскольку выход из строя сразу двух защитных элементов встречается достаточно редко.

Следующей причиной того, почему не горят противотуманки на ваз 2114, может являться обычное перегорание лампочек. Для того, чтобы проверить это, достаточно выкрутить старые лампы и вкрутить вместо них новые.

Еще одной, не менее частой причиной (особенно в условиях климата средней полосы) является окисление контактных разъемов самих фар. Очень часто при этом происходит моргание или прерывистая работа лампочек. Для того, чтобы устранить эту неприятность, достаточно убрать окислы, зачистив контакты фар шкуркой с некрупным зерном или хорошо протерев WD-40, Уайт-Спиритом либо керосином.

Также, часто окисляется и контакт, идущий от минуса АКБ к корпусу (на «массу»). В случае, если такое произошло, место соединения следует хорошо зачистить, как и рассказывалось выше.

Выход из строя реле также может быть причиной того, почему не работают задние противотуманки ваз 2114. Проверяется оно точно также, как и кнопка — прозвонкой контактных ножек или заменой реле на новое. Если выяснится, что оно пришло в негодность, его стоит также заменить.

Нередко причиной поломки фар могут являться сами фары. При длительной эксплуатации отражающий слой может разрушаться, выкрашиваться и попадать на электрические элементы, нарушая тем самым их правильную работу. Именно поэтому периодически стоит проверять внутреннее состояние всех фар (не только ПТФ).

Нет контакта на массу

Отсутствует питание на фишке ПТФ

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Еще одной, не менее частой причиной особенно в условиях климата средней полосы является окисление контактных разъемов самих фар. Сгорели лампочки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Полезное видео

• поврежденный предохранитель;
• отсутствие 1, 2, 6 контактов (напряжения на них);
• замыкание переключателя (кнопка без фиксации);
• проблема с электропроводкой (обрыв).

Почему не работают противотуманки (ПТФ) Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

Инструкция по демонтажу и замене противотуманной фары

Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.

После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.

Фотогалерея «Замена противотуманок»

Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.

Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.

Лампы в фарах

• перегорел предохранитель;
• перегорела(и) лампочка(и);
• произошло окисление контактов;
• пропал контакт с «массой»;
• вышла из строя кнопка;
• вышло из строя реле.

Полезное видео Сделать это можно, воспользовавшись схемой, приведенной в начале. Особое внимание в этом случае следует уделить правильному подключению (к нужным разъемам) кнопки и реле.

Замена — дело несложное

Разобравшись с тем, где расположен блок, управляющий работой цепи питания ПТФ, заменить его — пустяковое дело. Гораздо сложнее правильно диагностировать поломку. Поэтому, если по какой-то причине отсутствует питание на задние противотуманки, начать следует с проверки предохранителя и зачистки контактов.

Для последнего можно использовать обычную наждачную бумагу с мелкой зернистостью. Делать это нужно крайне аккуратно, ведь в блоке реле находятся электромагниты, при помощи которых и выполняется переключение контактов (при нажатии кнопки включения освещения).

Если же отсутствует питание задних фар ВАЗ, и вместе с ним не работают противотуманки, то это уже указывает не на поломку реле, а на повреждение электроцепи или короткое замыкание в системе (чаще всего — отсутствие минусового контакта с массы).

Чтобы точно установить причину, желательно воспользоваться мультиметром. Если не горят только задние фары, то это указывает на:

• поврежденный предохранитель;
• отсутствие 1, 2, 6 контактов (напряжения на них);
• замыкание переключателя (кнопка без фиксации);
• проблема с электропроводкой (обрыв).

Как показывает практика, реле на ПТФ ВАЗ 2114 выходит из строя крайне редко. Чаще всего происходит лишь обрыв контактирующей площадки или контакта массы из-за вибраций кузова. Грешить на неисправное реле следует в последнюю очередь.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Какой цвет стекла выбрать для противотуманки

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

После того, как выяснили где находится датчик заднего хода ВАЗ 2114, можно приступать к диагностике. Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле. Лампы в ПТФ перегорели По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Перегорание предохранителя

1. прямоугольники розового цвета 10А — 10-ти амперные предохранители;
2. Ф1 и Ф2 — противотуманные фары;
3. значок заземления — подключение к массе;
4. +12V — выход на «+» клемму аккумуляторной батареи.

Как проверить предохранитель? Сделать это можно, воспользовавшись схемой, приведенной в начале. Особое внимание в этом случае следует уделить правильному подключению (к нужным разъемам) кнопки и реле. Опубликовано 21 сентября 2019
