Электронная система включает в себя множество электрических узлов и элементов, в число которых входит и катушка зажигания. Модуль зажигания — это электрическое устройство, которое преобразует импульсы амплитудой 12В в высокое напряжение, для образования искры между электродами свечей. Модуль 8-клапанного двигателя ВАЗ рассчитан на подключение 4-х свечей.

Часто модуль выходит из строя и половина цилиндров перестают работать вовсе или работают с пропусками воспламенения.

Как проверить и разобрать модуль зажигания на ВАЗ 2112 и 2111: причины неисправностей и ремонт

Предназначение и местоположение

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Теперь вам потребуется стрелочный вольтметр, его необходимо подключить к отрицательному выводу аккумулятора. Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Схема подключения модуля зажигания ваз 2110 инжектор 8 клапанов По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Модуль зажигания ваз 2110 – ремонт своими руками — Зажигание — Статьи

1. Отключаем минусовую клемму аккумулятора, чтобы обесточить бортсеть автомобиля ВАЗ 2110. Затем снимаем пластиковую крышку с двигателя, если она имеется.

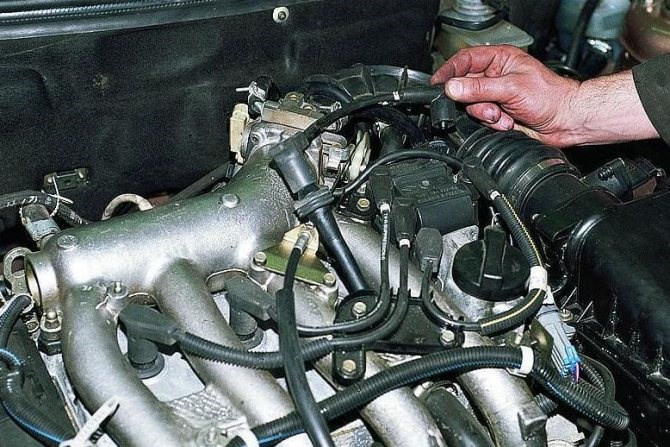

2. Отключаем и снимаем высоковольтные провода от свечей зажигания.

Ремонт модуль зажигания ваз 2112 16 клапанов Учтите тот факт, что в зависимости от производителя, данные параметры могут отличаться:

Проверка МЗ своими руками

Есть несколько вариантов проверки устройства своими руками в домашних условиях, рассмотрим наиболее простой.

Чтобы произвести самостоятельную диагностику, необходимо знать, за что отвечают провода, подключенные к модулю:

• красно-синий — обеспечивает 12-вольтное питание устройства;
• коричневый провод — это масса, подключается обычно к кузову автомобиля;
• бело-синий — подключается к свечам первого и четвертого цилиндров;
• красно-серый провод соединяется со свечами второго и третьего цилиндров.

Для начала необходимо своими руками проверить, что на устройство зажигания 2112 подаются все импульсы:

1. В первую очередь нужно отключить зажигание и отсоединить разъем.
2. Далее, ключ в замке необходимо перевести в положение I.
3. Теперь вам потребуется стрелочный вольтметр, его необходимо подключить к отрицательному выводу аккумулятора.
4. Вторым щупом, то есть плюсом, необходимо найти 12-вольтовый контакт на разъеме.
5. При подключении к управляющему контакту стрелка на тестере покажет почти 0.
6. Если стартерный узел начнет работать, то параметры могут увеличиваться, но при этом они будут не более 0.7 вольт. Обратите внимание на то, что на обоих управляющих контактах уровень напряжения должен быть идентичным.

Есть еще один вариант проверки — можно произвести диагностику работоспособности модуля при помощи стрелочного омметра. В данном случае имеется ввиду именно стрелочный тестер, а не цифровой. Сначала нужно подсоединить щупы устройства к выводам 1 и 4 модуля, а после этого — к выводам 2 и 3. В конечном итоге диагностика должна показать одинаковый результат.

Учтите тот факт, что в зависимости от производителя, данные параметры могут отличаться:

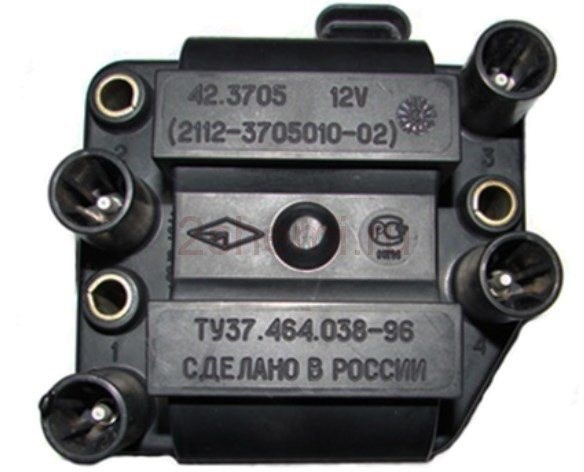

• для устройств, выпущенных АТЭ-2 с номером 3705010-02, этот параметр должен составить около 5-6 кОм;
• для модулей СОАТЭ с номером 3705010-12 диагностика должна показать 12 кОм.

Если полученные показатели отличаются от тех, которые описаны выше, то модуль подлежит замене. Учтите, что индуктивность у катушек, установленных внутри МЗ, достаточно высокая, соответственно, подключая омметр, может проскочить искра. Поэтому при диагностике настоятельно не рекомендуем трогать выводы щупов одновременно (автор видео — Автоэлектрика ВЧ).

Как проверить модуль зажигания ваз 16 клапанов

1. Запуск силового агрегата стал более затруднительным. Теперь водителю нужно больше крутить стартер, чтобы завести двигатель.
2. Работа двигателя на холостых оборотах стала неустойчивой. Мотор может троить, обороты при этом могут увеличиваться и падать.
3. Мощность силового агрегата в целом снизилась. При нажатии на педаль газа автомобилю нужно больше времени, чтобы разогнаться. Особенно явно этот симптом проявляется при движении в гору. Также при нажатии на педаль газа могут наблюдаться провалы — водитель жмет на газ, а эффекта от этого нет.
4. Увеличился расход топлива. Разумеется, без счетчика расхода литров горючего определить такую неисправность будет проблематично. Но если вы привыкли заправлять определенный объем топлива на определенный пробег, то также сможете распознать этот признак (автор видео — канал Авто_Ремонт).

Проверка катушки зажигания ваз 2112 16 клапанов мультиметром Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

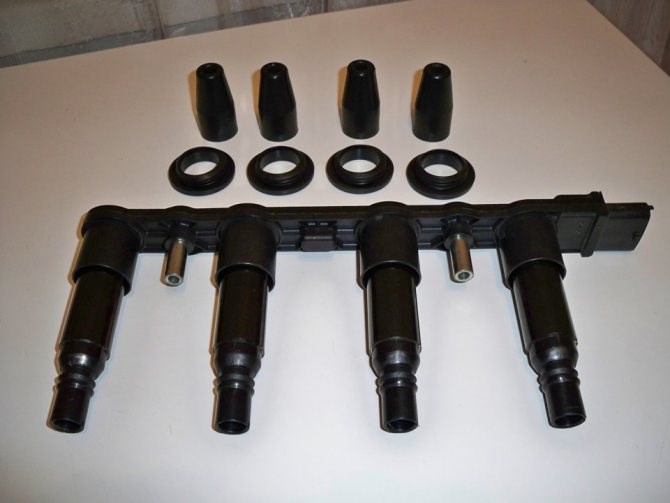

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).

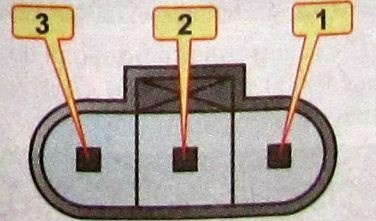

2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
4. Выключить зажигание.

Как проверить сопротивление катушки зажигания:

1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).

1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла. Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Проверка катушки зажигания своими силами. Видеоинструкция ЗР:

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Система управления мотором включает в себя широкий перечень разнообразных элементов, каждый из которых играет свою важную роль.

В некоторых ситуациях происходит исчезновение высокого напряжения на нескольких или даже на одном цилиндре. Причиной тому может послужить модуль зажигания на ВАЗ 2110, точнее его неисправность.

Что автолюбитель может сделать самостоятельно

Характерные поломки модуля

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Второй вариант вас не должен пугать самодельные стенды обычно делают из трамблера, снятого с карбюраторной девятки и привода дрели;. Катушка зажигания отличается повышенной устойчивостью к температурам; выдерживает от -40 до 130 градусов по Цельсию. Проверка МЗ своими руками По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Способы диагностики работоспособности устройства

• температуру охлаждающей жидкости;
• текущее положение и частоту вращения коленвала;
• наличие детонации;
• расход воздуха (нагрузка двигателя).

Свечи и система зажигания

Как известно, в устройстве транспортного средства нет ненужных элементов — каждая система предназначена для выполнения определенной функции. А одним из основных компонентов, обеспечивающих нормальный запуск мотора в любое время года, является модуль зажигания (МЗ). Подробнее о принципе его функционирования, неисправностях и диагностике вы можете узнать из этого материала.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Ошибки

• Запустите двигатель.
• Двигатель должен работать на холостом ходу.
• Открутите винт крепления катушки зажигания первого цилиндра и достаньте катушку.

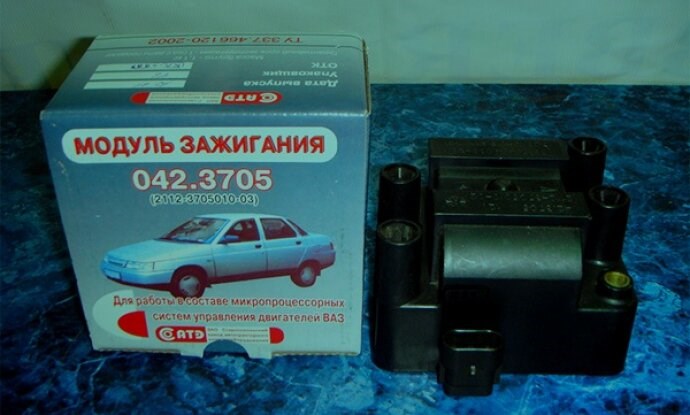

Описание модуля зажигания Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Как проверить модуль зажигания?

• Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра . Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
• Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
• Если это ни к чему не привело, проверяем высоковольтные провода . Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Порядок диагностики Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:
